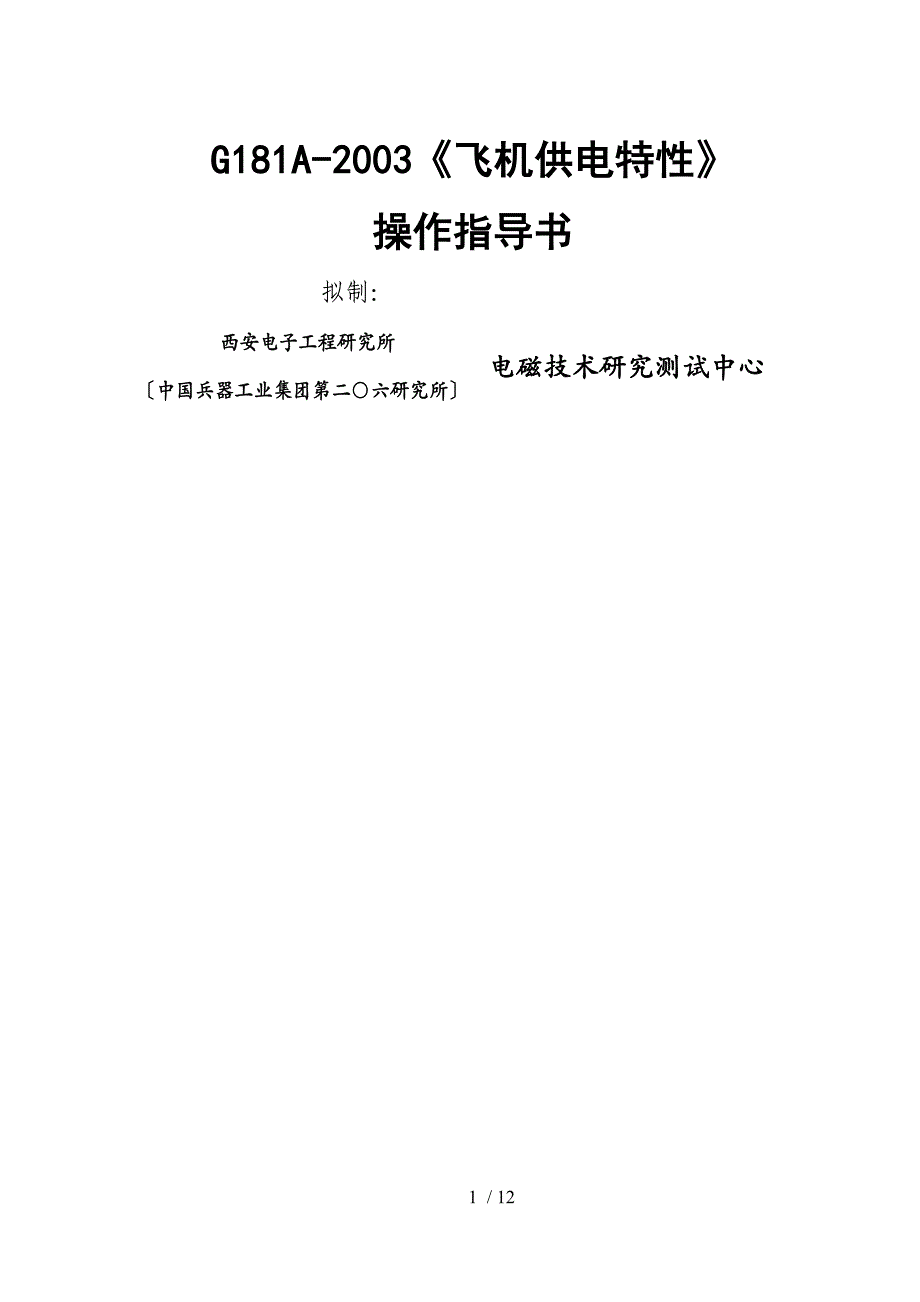

G181A-2003《飞机供电特性》操作指导书拟制：西安电子工程研究所电磁技术研究测试中心〔中国兵器工业集团第二○六研究所〕11 / 121、目的根据G181A-2003《飞机供电特性》的要求,制定采用设备或分系统电源特性检测实施细则.2、使用范围本细则适用于飞机电气系统中用电设备输入端的供电特性与采用本特性供电的用电设备测试.3、工作流程3.1 交流供电特性3.1.1 目的本部分定义了交流供电系统〔包括恒频交流供电系统和变频交流供电系统〕的测试条件和测试步骤.本部分涵盖的电源主要包括：频率范围16Hz-1kHz电压范围0V-300V电流范围0A-22.2A3.1.2 测量设备设备名称型号仪器编号使用范围交直流电源特性分析仪3001 ix58724输出电压：0V-400V0V-300V输出频率：0Hz-1kHz输出电流：0A-15.5A0A-22.2A交直流电源特性分析仪3001 ix58725交直流电源特性分析仪3001 ix58726CiguiSII iX Series II测试软件//3.1.3 EUT测试a) 依据委托方提供的测试大纲〔在没有测试大纲的情况下,应沟通确认EUT所需测试的参数〕,确定EUT所需测试的参数.b) 将EUT放于测试工作台上,将其输入电源线完全暴露出来.并且依据图3.1.1连接产品的输入电源线.若EUT本身负线〔零线〕是接地的,则应将该接线端子通过导线接地,若本身负线〔零线〕是浮地的,则不应将该端子接到地线上.图3.1.1 EUT测试配置c) 依次打开交直流电源特性分析仪、测试计算机,并在测试计算机桌面上双击软件CiguiSII iX Series II,出现如图3.1.2的软件操作界面.d) 首先,进行操作软件与交直流电源特性分析仪的通信连接：在图3.1.2的软件操作界面上单击"Source"菜单,在下拉菜单中选择"Interface",出现如图3.1.3的软件操作界面〔也可以通过在图3.1.2的软件操作界面上单击"Interface Settings"的快捷键〕；在"Type"复选框中选择"IEEE-488 Bus" 后,出现如图3.1.4的软件操作界面,单击"Verify Connection"后就可实现软件与交直流电源特性分析仪之间的通信.图3.1.2 软件操作界面e) 然后在"Output Mode"复选框中选择需要输出的电压模式〔AC/DC/AC+DC〕,这里选择AC模式〔在"Frequency"选框中输入电源频率〕；在"Phase Mode"中选择单相输出或者是三相输出；在"Phase Control"中选择满足EUT额定输出的电压、电流和相位.以上设置都准确无误后,在"Output Relay"复选框中选择将输出继电器闭合Close. 当闭合电源特性分析仪输出电压后,由委托方负责检查EUT的工作情况是否满足测试要求.若满足,则进行以下操作,否则应检查EUT工作情况直至满足后方可进行检测.f) 关闭电源特性分析仪的输出,在图3.1.2的软件操作界面上单击"Measurements"菜单,在下拉菜单中选择"Standard"〔如图3.1.5〕,出现如图3.1.6的软件操作界面〔也可以通过在图3.1.2的软件操作界面上单击快捷键〕；在"Measurements"复选框中选择所需测试的参数〔用√表示被选中的参数〕；以上步骤检查无误后,在"Output Relay"复选框中选择将输出继电器闭合Close.单击"Meas"按钮,完成测试.图3.1.3 软件操作界面图3.1.4 软件操作界面图3.1.5 软件操作界面图3.1.6 软件操作界面g) 在图3.1.2的软件操作界面上单击"Measurements"菜单,在下拉菜单中选择"Analysis"〔如图3.1.5〕,出现如图3.1.7的软件操作界面〔也可以通过在图3.1.2的软件操作界面上单击快捷键〕；在"Phs."复选框中选择所需测试的相线,然后单击"Meas"按钮,完成测试.h) 在图3.1.2的软件操作界面上单击"Measurements"菜单,在下拉菜单中选择"Waveform"〔如图3.1.5〕,出现如图3.1.8的软件操作界面〔也可以通过在图3.1.2的软件操作界面上单击快捷键〕；在"Phase"复选框中选择所需测试的相线,然后单击左上角"Z"按钮,完成所需参数的测试.i) 进行完此项测试中,操作人员应严格对EUT的工作情况、出现异常等情况作出检测记录并依据记录给此项测试下结论.当完成测试后,返回到主界面,而后再选择其他测试项目进行测试.图3.1.7 软件操作界面图3.1.8 软件操作界面3.1.4 数据提供 提供EUT在测试控制中的敏感现象、性能以与相关记录数据.3.2 直流供电特性3.2.1 目的本部分定义了直流供电系统〔包括低压直流供电系统和高压直流供电系统〕的测试条件和测试步骤.本部分涵盖的电源主要包括：频率范围DC电压范围0V-400V电流范围0A-15.5A3.2.2 测量设备设备名称型号仪器编号使用范围交直流电源特性分析仪3001 ix58724输出电压：0V-400V0V-300V输出频率：0Hz-1kHz输出电流：0A-15.5A0A-22.2A交直流电源特性分析仪3001 ix58725交直流电源特性分析仪3001 ix58726CiguiSII iX Series II测试软件//3.2.3 EUT测试a) 依据委托方提供的测试大纲〔在没有测试大纲的情况下,应沟通确认EUT所需测试的参数〕,确定EUT所需测试的参数.b) 将EUT放于测试工作台上,将其输入电源线完全暴露出来.并且依据图3.2.1连接产品的输入电源线.若EUT本身负线〔零线〕是接地的,则应将该接线端子通过导线接地,若本身负线〔零线〕是浮地的,则不应将该端子接到地线上.c) 依次打开交直流电源特性分析仪、测试计算机,并在测试计算机桌面上双击软件CiguiSII iX Series II,出现如图3.2.2的软件操作界面.图3.2.1 EUT测试配置图3.2.2 软件操作界面d) 首先,进行操作软件与交直流电源特性分析仪的通信连接：在图3.2.2的软件操作界面上单击"Source"菜单,在下拉菜单中选择"Interface",出现如图3.2.3的软件操作界面〔也可以通过在图3.2.2的软件操作界面上单击"Interface Settings"的快捷键〕；在"Type"复选框中选择"IEEE-488 Bus" 后,出现如图3.2.4的软件操作界面,单击"Verify Connection"后就可实现软件与交直流电源特性分析仪之间的通信.e) 然后在"Output Mode"复选框中选择需要输出的电压模式〔AC/DC/AC+DC〕,这里选择DC模式；在"Phase Mode"中选择单相输出或者是三相输出；在"Phase Control"中选择满足EUT额定输出的电压、电流.以上设置都准确无误后,在"Output Relay"复选框中选择将输出继电器闭合Close. 当闭合电源特性分析仪输出电压后,由委托方负责检查EUT的工作情况是否满足测试要求.若满足,则进行以下操作,否则应检查EUT工作情况直至满足后方可进行检测.图3.2.3 软件操作界面f) 关闭电源特性分析仪的输出,在图3.2.2的软件操作界面上单击"Measurements"菜单,在下拉菜单中选择"Standard"〔如图3.2.5〕,出现如图3.2.6的软件操作界面〔也可以通过在图3.2.2的软件操作界面上单击快捷键〕；在"Measurements"复选框中选择所需测试的参数〔用√表示被选中的参数〕；以上步骤检查无误后,在"Output Relay"复选框中选择将输出继电器闭合Close.单击"Meas"按钮,完成测试.图3.2.4 软件操作界面图3.2.5 软件操作界面图3.2.6 软件操作界面g) 在图3.2.2的软件操作界面上单击"Measurements"菜单,在下拉菜单中选择"Analysis"〔如图3.2.5〕,出现如图3.2.7的软件操作界面〔也可以通过在图3.2.2的软件操作界面上单击快捷键〕；在"Phs."复选框中选择所需测试的相线,然后单击"Meas"按钮,完成测试.h) 在图3.2.2的软件操作界面上单击"Measurements"菜单,在下拉菜单中选择"Waveform"〔如图3.2.5〕,出现如图3.2.8的软件操作界面〔也可以通过在图3.2.2的软件操作界面上单击快捷键〕；在"Phase"复选框中选择所需测试的相线,然后单击左上角"Z"按钮,完成测试.i) 进行完此项测试中,操作人员应严格对EUT的工作情况、出现异常等情况作出检测记录并依据记录给此项测试下结论.当完成测试后,返回到主界面,而后再选择其他测试项目进行测试.图3.2.7 软件操作界面图3.2.8 软件操作界面3.2.4 数据提供 提供EUT在测试控制中的敏感现象、性能以与相关记录数据.3.3 尖峰电压3.3.1 目的本测试的目的是确定被测设备是否能够经受住来自其交流或直流电源线上的尖峰电压的影响.3.3.2 测量设备设备名称型号测量使用范围示波器TDS3052B带宽：DC~500MHz穿心电容器SO-9146-1电容值：10 μF隔离变压器SO-7032-2频率：50Hz阻抗匹配网络SO-2201/瞬态脉冲发生器8282-1重复频率：0.5PPs-50PPsE：0V-600Vt ：0.15μs\5μs\10μsLISNSO-9331-50-PJ-200-N10kHz-10MHz3.3.3 校准图3.3.1 尖峰电压校准配置a) 按图3.3.1加载设备,经检查后方可通电预热并严格按照仪器设备使用维护操作规程对仪表进行操作.b) 瞬态脉冲发生器使用功能简介：前面板按钮功能简介后面板按钮功能简介Line Phase按下为0~180°相位调节弹起为180°~360°相位调节内外部触发开关扳向外〔内〕就指向外〔内〕S/P Enable按下为手动触发弹起为自动触发//Push for S/P按下为单次触发//PPSx1PPSx10每秒出现的脉冲个数x1或x10的档位//50Hz Sync接EUT按下时,为50Hz同步//400Hz Sync接EUT按下时,为400Hz同步//0.15μs按下为选择0.15μs脉宽//5μs按下为选择5μs脉宽//10μs按下为选择10μs脉宽//c) 由测试人员对照"测试委托单",查看进行测试产品所属类别,从而确定被测产品校准和测试满足的极限值；d) 调节尖峰信号发生器输出,在示波器上监测所施加尖峰信号的幅度、上升时间、持续时间和波形,使其符合尖峰电压测试中的要求,记下尖峰信号发生器输出所指示的读数.e) 保持显示在示波器中的尖峰信号波形,利用以太网线将示波器和EMI测量计算机互联,其中示波器的主机地址被设为.当打开EMI计算机时直接双击桌面上的Internet Explo。
