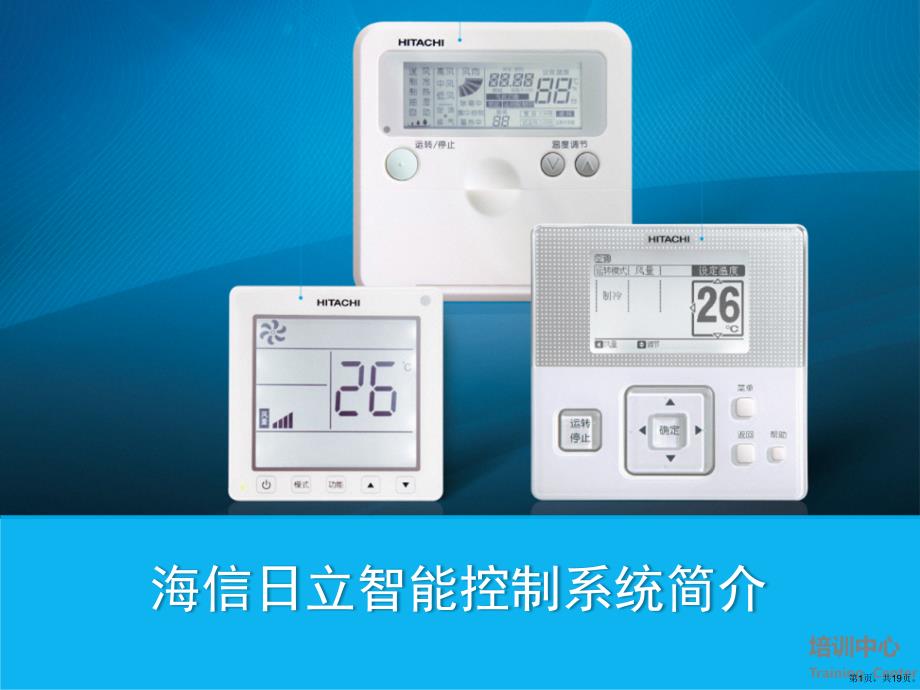

14培训中心TrainingCenter海信日立智能控制系统简介第1页，共19页 24多联机接线示意图第2页，共19页 34H-link IIH-link II有线遥控器中央控制器7日定时器无线遥控器控制器概览第3页，共19页 44各种现场控制器第4页，共19页 54有线遥控器无线遥控器PC-P1H6Q（中性白）PC-LH6QPC-P1H8Q（白色）PC-P1H8QA（灰色）双能迷你控制器多功能控制器PC-ARFVQ现场控制器第5页，共19页 64有线遥控器PC-P1H6Q现场控制器---有线遥控器第6页，共19页 74基本功能基本功能l开机/关机l运行模式（制冷/制热/除湿/送风）l风速(高风、中风、低风)l导风板角度设定l温度设定（制冷：19℃～30℃，制热：17℃～30℃）l定时器设定（0.5-72小时)l操作锁定（模式、风速、温度、导风板角度）l故障报警有线遥控器PC-P1H6Q现场控制器---有线遥控器第7页，共19页。
84特点:•可以同时控制多达台室内机•信号线长达500米•1台或小于16台的1组室内机可用只有线遥控器控制有线遥控器的电源：由室内机的基板提供V的电源现场控制器---有线遥控器第8页，共19页 94接线示意图现场控制器---有线遥控器第9页，共19页 104 现场现场控制器控制器---有有线线遥控器遥控器特殊功能特殊功能1、点检功能•点检模式1可以检测到室内外机的实时参数，如：传感器的温度、系统压力、压缩机的运转频率等参数值•点检模式2可以检测到发生故障时刻的运转参数有线遥控器PC-P1H6Q第10页，共19页 114特殊功能特殊功能有线遥控器PC-P1H6Q2、检测功能•室内机和室外机PCB板检测该功能用于室内机和室外机的PCB板的功能检测•有线遥控器的自检该功能用于有线遥控器自身的按键、液晶显示、通讯电路的检测现场控制器---有线遥控器第11页，共19页。
124PC-PC-P1H8QP1H8Q运转指示灯点亮… 运转中熄灭… 停止中闪烁… 报警中基本功能:•开机/关机•运行模式•风速•导风板设定•温度设定•定时器设定（0.5-24小时)•可配合无线遥控器使用（内含无线接收头）•只能控制1台室内机现场控制器---有线遥控器第12页，共19页 134其他功能：1、除霜、异常模式显示、点检2、自诊断3、室内外机基板诊断功能删除4、服务模式：只有输入输出设定现场控制器---有线遥控器第13页，共19页 144七日定时功能人工语音播报液晶屏、背光可调温度恢复功能故障时显示维修运转模式设定温度、风量、风向设定滤网清洗提示故障记录显示现场控制器---有线遥控器自动除湿第14页，共19页 154七日定时功能设定空调运行时间一天最多可设定5次启停设定周期为七天现场控制器---有线遥控器第15页，共19页 164现场控制器---无线遥控器无线遥控器PC-LH6Q第16页，共19页。
174基本功能l开机/关机l运行模式（制冷/制热/除湿/送风）l风速(高风、中风、低风)l导风板角度设定l温度设定（制冷：19℃～30℃，制热：17℃～30℃）l定时器设定（0.5-24小时)无线遥控器PC-LH6Q现场控制器---无线遥控器第17页，共19页 184现场控制器---无线遥控器第18页，共19页 几个功能搭配上的问题假设面对以下客户需求，在控制器搭配方面应如何选择？1.家里安装了日立EX-Pro一拖四，想实现所有四台室内机的线控+遥控2.家里安装了日立EX-Pro一拖四，常住人口为一家三口，孩子6岁，儿童房装了一台空调，孩子注重隐私，不能直接进去乱动房间，又担心孩子睡了以后空调开的太低，可以如何设置或搭配？3.家里安装了日立EX-Pro一拖四，内机为AC框体室内机，想实现超低温除湿功能，应该怎么选？4.家里安装了日立EX-Pro一拖四，客厅室内机想安装日立3D风口，控制器应该怎么选？5.家里安装了日立新US一拖一，想实现台室内机的线控+遥控6.家里安装了日立EX-Pro一拖四，想实现6档风速………….第19页，共19页。
