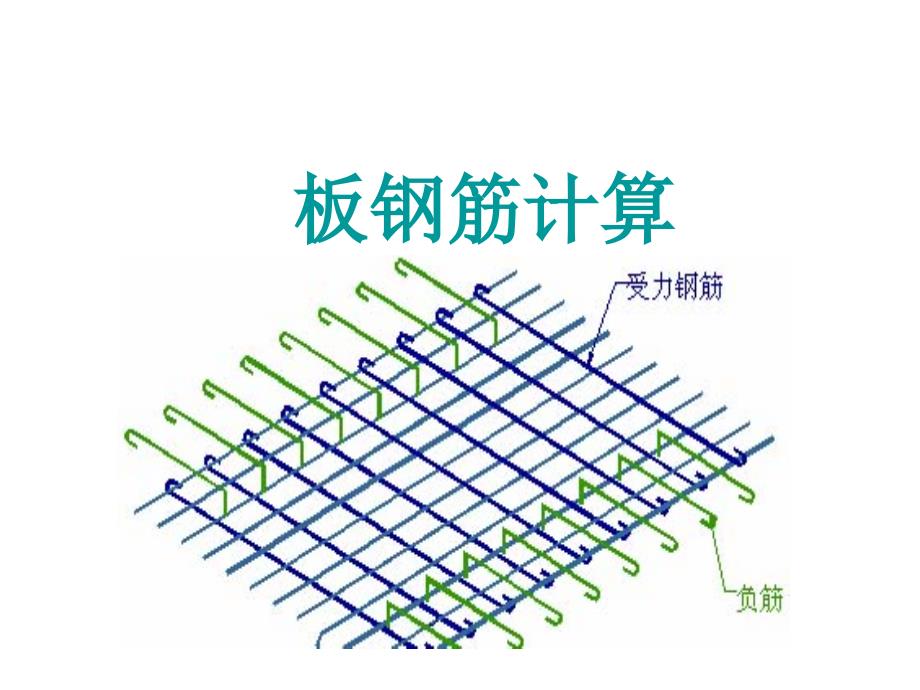

板钢筋计算板钢筋计算板内钢筋受力筋面 筋底 筋负 筋边支座负筋中间支座负筋负筋分布筋温度筋板内钢筋类型1、单跨板钢筋的计算1、单跨板钢筋的计算Ø板底钢筋的长度计算ü 长度=净跨+伸进长度*2+弯勾6.25d *2 1、单跨板钢筋的计算04G101-4P25 Ø板底钢筋的支座－伸进长度ü 伸进长度＝max(支座宽/2,5d)ü 伸进长度＝max(支座宽/2,5d)ü 伸进长度＝max(支座宽/2,5d)ü 伸进长度＝max(板厚,120)1、单跨板钢筋的计算Ø板底钢筋的支座－伸进长度其它情况ü伸进长度＝max(≥12d且≥梁（或墙）宽/2 ) ü伸进长度≥La（锚固长度） ü伸进长度＝过墙（或梁）中线＋5d ü伸进长度＝梁（或墙）宽－保护层 ü伸进长度＝到墙（或梁）的中线 1、单跨板钢筋的计算 Ø板底钢筋根数计算ü 第一根钢筋距梁或墙边50mm ü 第一根钢筋距梁或墙边一个保护层 ü 第一根钢筋距梁角筋为1/2板筋间距1、单跨板底筋布置示意图501、单跨板钢筋的计算Ø板负筋长度的计算04G101-4 P30ü 负筋长度＝锚入长度+弯勾＋板内净尺寸＋弯折长度 1、单跨板钢筋的计算Ø板负筋的锚入长度计算ü锚入长度＝锚固长度La ü锚入长度＝0.4La＋15d ü锚入长度＝支座宽-保护层+板厚-保护层*2 ü锚入长度＝伸过支座中心线+板厚-保护层*2 1、单跨板钢筋的计算 Ø板负筋的根数计算ü 第一根钢筋距梁或墙边50mm ü 第一根钢筋距梁或墙边一个保护层 ü 第一根钢筋距梁角筋为1/2板筋间距1、单跨板钢筋的计算 Ø端支座负筋的分布筋长度计算ü 方式一：分布筋和负筋搭接150mm ü 方式二：分布筋长度＝轴线长度 ü 方式三：分布筋长度＝按照负筋布置范围计算 1、单跨板钢筋的计算 Ø端支座负筋的分布筋根数计算ü 方式一：分布筋根数＝负筋板内净长÷分布筋间距 ü 方式二：分布筋根数＝负筋板内净长÷分布筋间距＋11、单跨板钢筋的计算 Ø温度筋长度计算ü 温度筋长度=轴线长度-负筋标注 长度*2+搭接长度*2+弯勾*21、单跨板钢筋的计算 Ø温度筋根数计算ü 温度筋根数=(轴线(净跨)长 度-负筋标注长)÷温度筋间 距-1 2、双跨板钢筋的计算 Ø平面配筋图2、双跨板钢筋的计算 Ø剖面图2、双跨板钢筋的计算 Ø中间支座负筋长度计算ü 中间支座负筋长度＝水平长度＋弯折长度×2 2、双跨板钢筋的计算 Ø中间支座负筋的分布筋计算ü 分布筋长度=轴线(净跨)长度-负筋标注长度*2+搭接长度*2+ 弯勾*2 ü 分布筋根数＝布筋范围1÷间距(向上取整)+布筋范围2÷间距 (向上取整) ü 分布筋根数＝布筋范围1÷间距(向上取整)+布筋范围2÷间距 (向上取整)+1。
