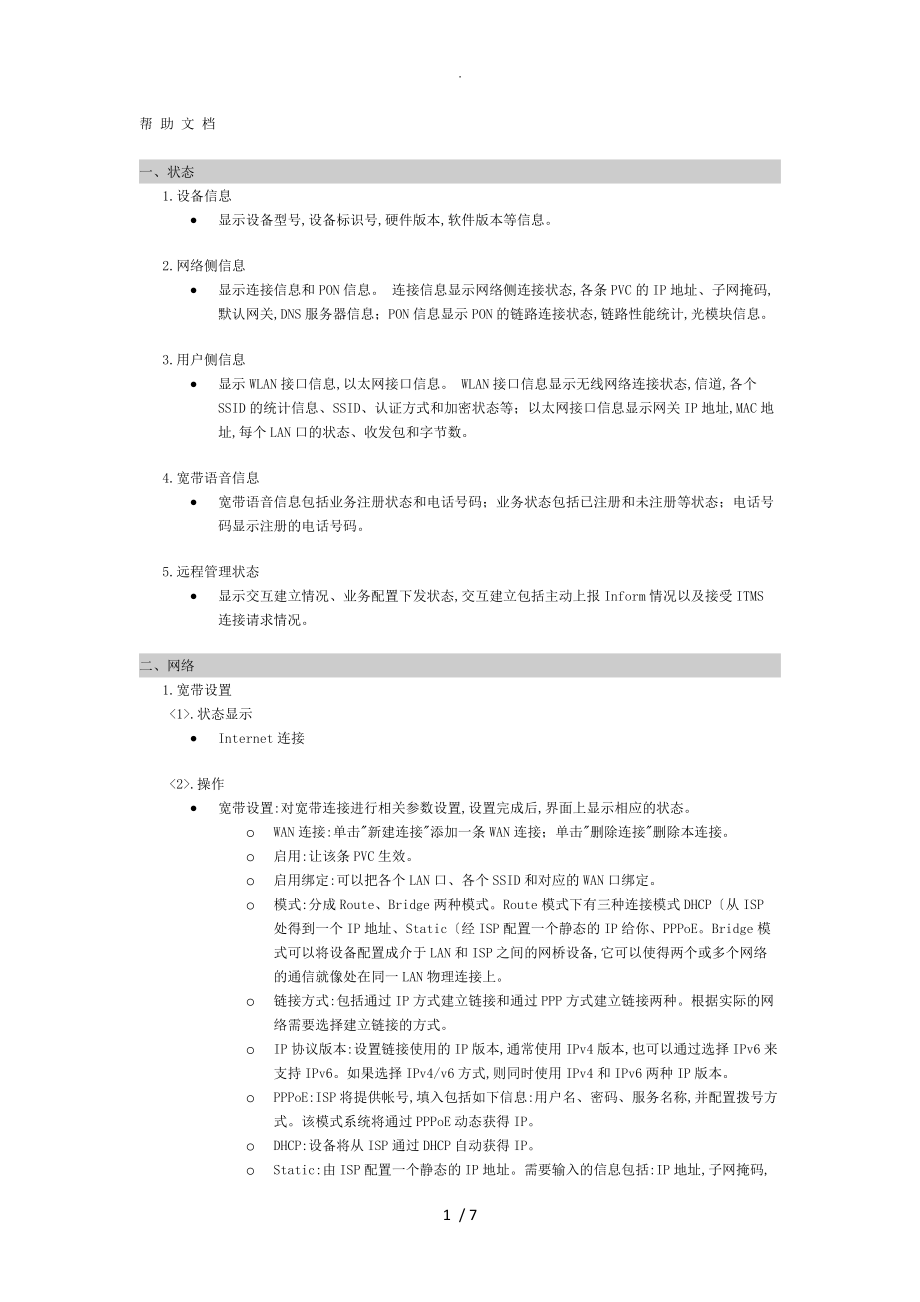

帮 助 文 档 一、状态 1.设备信息 · 显示设备型号,设备标识号,硬件版本,软件版本等信息 2.网络侧信息 · 显示连接信息和PON信息 连接信息显示网络侧连接状态,各条PVC的IP地址、子网掩码,默认网关,DNS服务器信息；PON信息显示PON的链路连接状态,链路性能统计,光模块信息 3.用户侧信息 · 显示WLAN接口信息,以太网接口信息 WLAN接口信息显示无线网络连接状态,信道,各个SSID的统计信息、SSID、认证方式和加密状态等；以太网接口信息显示网关IP地址,MAC地址,每个LAN口的状态、收发包和字节数 4.宽带语音信息 · 宽带语音信息包括业务注册状态和号码；业务状态包括已注册和未注册等状态；号码显示注册的号码 5.远程管理状态 · 显示交互建立情况、业务配置下发状态,交互建立包括主动上报Inform情况以及接受ITMS连接请求情况二、网络 1.宽带设置 <1>.状态显示 · Internet连接 <2>.操作 · 宽带设置:对宽带连接进行相关参数设置,设置完成后,界面上显示相应的状态o WAN连接:单击"新建连接"添加一条WAN连接；单击"删除连接"删除本连接。
o 启用:让该条PVC生效o 启用绑定:可以把各个LAN口、各个SSID和对应的WAN口绑定o 模式:分成Route、Bridge两种模式Route模式下有三种连接模式DHCP〔从ISP处得到一个IP地址、Static〔经ISP配置一个静态的IP给你、PPPoEBridge模式可以将设备配置成介于LAN和ISP之间的网桥设备,它可以使得两个或多个网络的通信就像处在同一LAN物理连接上o 链接方式:包括通过IP方式建立链接和通过PPP方式建立链接两种根据实际的网络需要选择建立链接的方式o IP协议版本:设置链接使用的IP版本,通常使用IPv4版本,也可以通过选择IPv6来支持IPv6如果选择IPv4/v6方式,则同时使用IPv4和IPv6两种IP版本o PPPoE:ISP将提供帐号,填入包括如下信息:用户名、密码、服务名称,并配置拨号方式该模式系统将通过PPPoE动态获得IPo DHCP:设备将从ISP通过DHCP自动获得IPo Static:由ISP配置一个静态的IP地址需要输入的信息包括:IP地址,子网掩码,首选DNS服务器及备用DNS服务器等,IP地址必须输入正确的格式,4个IP字节之间由"."号分开,例如:192.168.0.100。
o 支持802.1q、802.1p、NAT、IGMP Proxyo 服务类别:UBR Without PCR、UBR With PCR、CBR、Non-Real Time VBR、Realtime VBRo IPv6 WAN信息获取方式:可以通过DHCP或者SLAAC两种方式动态的获取IPv6的地址,也可以静态设置IPv6的地址,根据具体的网络情况进行设置 2.绑定设置 · 绑定设置可以设置用户LAN口和WAN口的绑定方式,支持端口绑定和端口+VLAN绑定两种方式如果是端口绑定,对应端口的数据从绑定的WAN口出去；如果是端口 +VLAN绑定,对应端口且带绑定VLAN的数据才会从绑定的WAN口出去端口加VLAN绑定以m1/n1 VLAN对方式配置,其中m1代表用户侧的VLAN,n1代表出接口的VLAN, 多组VLAN对以分号分开 3.LAN侧地址配置 · IPv4配置:默认为"启用DHCP"使用该操作,对DHCP相关参数进行设置,设置完成后,界面上显示新的DHCP状态可以配置租约时间〔1分钟、1小时、1天、1周,DHCP工作模式〔DHCP Server和DHCP relay· IPv6配置:可以配置是否开启对LAN侧的RA服务,让LAN侧设备可以通过RA方式获取IPv6的地址,同时也可以设置让LAN侧通过DHCP方式获取IPv6的地址。
4.WLAN配置 · 使能无线:开启或关闭WLAN· 模式选择:可选择802.11b,802.11g,802.11n,802.11b/g混合以及802.11b/g/n混合模式· 信道选择:根据网络设置从列表中选择恰当的信道为避免信号干扰,应对每个AP分配不同的信道,建议使用自动信道选择模式· 发送功率强度:设定无线射频模块使用的发射功率· SSID索引: 设定当前所配置的SSID的序号· SSID: 设置SSID名称可以输入任意字符,长度不能超过32个字符,区分大小写· 速率: 选择无线连接工作速率,其中的自动速率根据信道环境,自动选择合适的最大速率· 频带宽度:选择无线网络在802.11n模式下的频道带宽· 保护间隔:选择无线网络在802.11n模式下的保护时间间隔· SSID使能:选择是否使能当前的SSID· 广播取消:是否使能对应SSID的广播取消功能,如果使能,则网关不会对外广播SSID· 安全设置:可对SSID设置安全参数,网关支持开放系统、WEP、WPA-PSK、WPA2-PSK、WPA-PSK/WPA2-PSK等认证方式和对应的加密方式· WPA 预认证共享密钥:设置共享密钥。
· WPA 加密:选择加密方法 5.远程管理 <1>.状态显示 · ITMS服务器设置· OLT认证 <2>.操作 · 用于设置ITMS服务器的URL或者IP地址,ITMS认证网关的用户名和密码,以及网关认证ITMS的用户名和密码同时还可以配置网关是否发送周期性上报报文,以及上报报文的周期另外还可以进行证书认证的启用或禁用· OLT认证注册 6.QoS · QoS 设置〔仅电信维护帐号可使用:出厂时可预置和业务相关的配置模板,使用时根据具体开通业务进行选择和配置 7.时间管理 <1>.状态显示 · 是否启用 <2>.操作 · SNTP 〔网络时间协议o SNTP设置:默认为"不启用SNTP"启用SNTP,对SNTP的相关参数进行设置,设置完成后,界面上显示新的SNTP配置o 服务器即可设置域名也可设置IP地址,如果想选择列表框以外的SNTP服务器,在列表框中选择"Other",在后面输入SNTP服务器的域名或IP地址o 时间区域列表框允许你选择所在地的时间区域 8.路由配置 <1>.状态显示 · 静态路由显示 <2>.操作 · 静态路由:设置目的网络地址、子网掩码、网关地址和接口。
其中网关地址和接口至少选择一项三、安全 1.广域网访问设置 <1>.状态显示 · 是否启用· 当前的过滤模式 <2>.操作 · 设置o 启用广域网过滤:启动或关闭广域网访问功能,默认为"关闭"设置完成后,界面上显示新的广域网访问状态o 过滤模式:"黑名单"或"白名单"；单击"更改模式"修改过滤当前的过滤模式o URL:输入正确的URL添加一条URL到过滤列表中· 过滤列表:显示已经过滤的URL列表· 当前的过滤列表为黑名单时,过滤列表中的URL请求将被过滤；当前过滤列表为白名单时,只有过滤列表中的URL请求被接受 2.防火墙 <1>.状态显示 · 防火墙设置:安全级别设置 <2>.操作 · 安全级别设置:使用该操作,可以将防火墙等级设置为"高","中"或"低"设置完成后,界面上显示新的防火墙状态 3.MAC过滤 <1>.状态显示 · 是否启用· 当前的过滤模式 <2>.操作 · 设置o 启用广域网MAC过滤:启动或关闭广域网访问功能,默认为"关闭"设置完成后,界面上显示新的广域网访问状态o 过滤模式:"黑名单"或"白名单"；此操作修改当前的过滤模式o MAC地址:输入正确的MAC地址,添加一条MAC地址到过滤列表中。
· 过滤列表:显示已经过滤的MAC地址列表· 当前的过滤列表为黑名单时,具有过滤列表中的MAC地址的PC将无法访问Internet网络；当前过滤模式为白名单时,具有过滤列表中的MAC地址的PC才可以访问Internet网络；不管是黑名单还是白名单,LAN侧的PC都可以访问网关 4.端口过滤 <1>.状态显示 · 是否启用· 当前的过滤模式 <2>.操作 · 设置o 启用广域网端口过滤:启动或关闭广域网访问功能,默认为"关闭"设置完成后,界面上显示新的广域网访问状态o 过滤模式:"黑名单"或"白名单"；此操作修改当前的过滤模式o "添加":添加一条过滤规则到过滤名单；"删除"：删除一条或多条选中的过滤规则· 过滤列表:显示当前的规则过滤列表· 当前的过滤模式为黑名单时,符合过滤列表任意一条规则的数据包将无法通过网关；当前过滤模式为白名单时,符合过滤列表中规则的数据包才可以通过网关；不管是黑名单还是白名单,LAN侧的PC都可以访问网关· 过滤规则可设置"过滤名称",可将"协议"、"源IP起始地址"、"源IP结束地址"、"源端口"、"目的IP起始地址"、"目的IP结束地址"、"目的端口"作为过滤条件进行设置。
5.协议过滤 <1>.状态显示 · 当前端口对应的过滤协议 <2>.操作 · 设置需要过滤的协议类型,匹配的协议类型报文将丢弃四、应用 1.DDNS配置 <1>.状态显示 · 动态域名o DDNS设置 <2>.操作 · 启用开关:使用该操作,启动或关闭DDNS功能,设置完成后,界面上显示新的DDNS状态.· DDNS设置:使用该操作,对DDNS相关参数进行设置,设置完成后,界面上显示新的DDNS状态. 2.高级NAT配置 <1>.状态显示 · ALG设置o L2TP ALG状态o IPSec ALG状态o H.323 ALG状态o RTSP ALG状态o SIP ALG状态o FTP ALG状态o PPTP ALG状态· DMZ设置o DMZ设置状态 <2>.操作 · ALG启用开关:使用该操作,启动或关闭各个ALG功能,设置完成后,界面上显示新的各个ALG状态· DMZ设置:使用该操作,对DMZ相关参数进行设置,设置完成后,界面上显示新的DMZ状态 3.UPNP配置 <1>.状态显示 · 显示和配置UPnP是否启用 <2>.操作 · 通过复选框配置UPnP的使能状态。
选中复选框即能使UPnP业务生效,否则UPnP业务将禁用 4.宽带设置 <1>.状态显示 · 宽带基本设置· 宽带高级设置 <2>.操作 · 修改SIP参数：点击"应用"按钮保存参数设置· Outbound服务器地址：ISP提供的外发代理服务器的地址,如果为空或者为0.0.0.0,外发代理服务器将不启用· Outbound服务器端口号：SIP外发代理服务器的UDP端口,如果设置为空或者0,将使用默认值5060· 备用Outbound服务器地址：ISP提供的备用外发代理服务器的地址,如果为空或者为0.0.0.0,备用外发代理服务器将不启。
