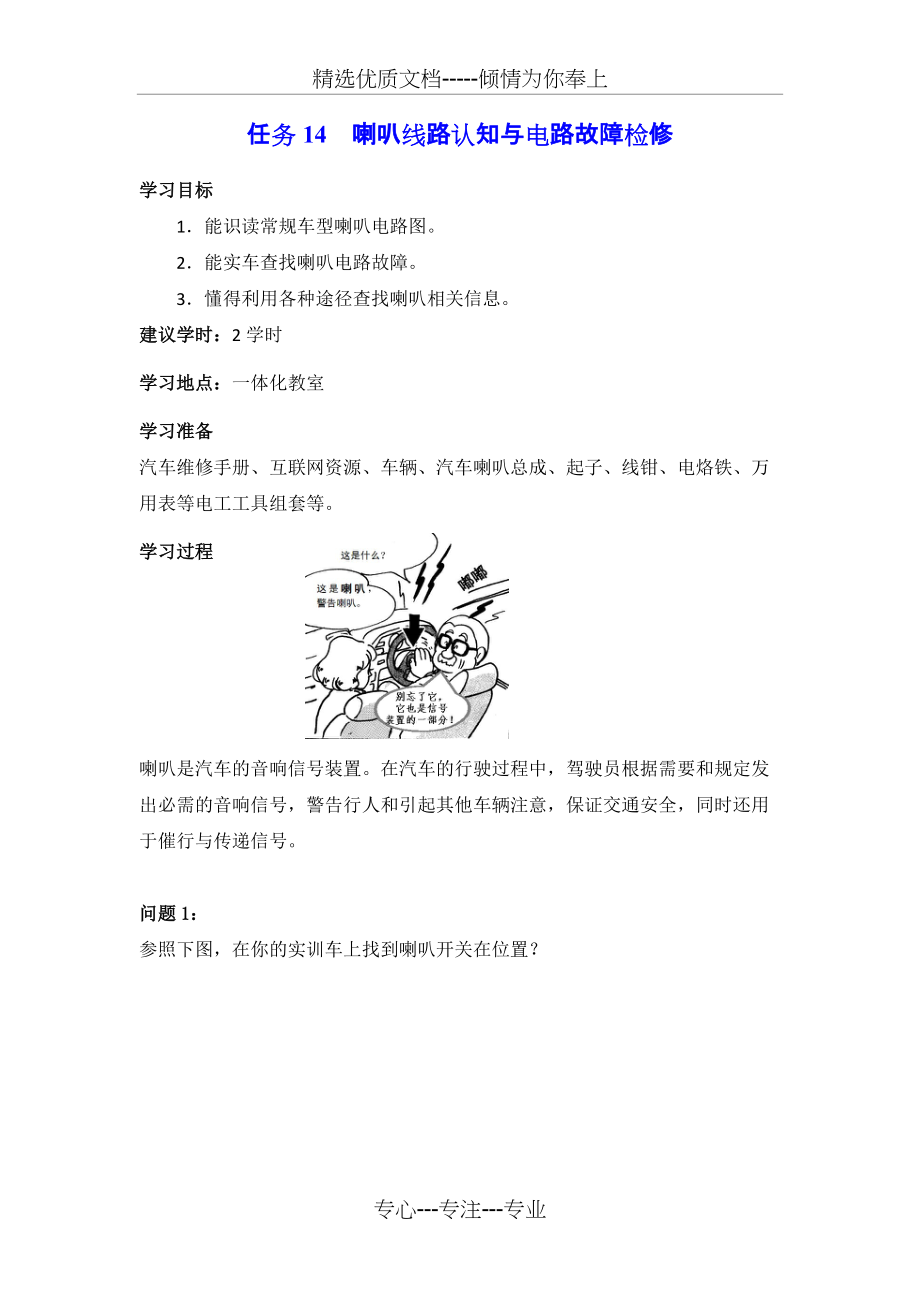

精选优质文档-----倾情为你奉上任务14 喇叭线路认知与电路故障检修学习目标1．能识读常规车型喇叭电路图2．能实车查找喇叭电路故障3．懂得利用各种途径查找喇叭相关信息建议学时：2学时学习地点：一体化教室学习准备汽车维修手册、互联网资源、车辆、汽车喇叭总成、起子、线钳、电烙铁、万用表等电工工具组套等学习过程喇叭是汽车的音响信号装置在汽车的行驶过程中，驾驶员根据需要和规定发出必需的音响信号，警告行人和引起其他车辆注意，保证交通安全，同时还用于催行与传递信号问题1：参照下图，在你的实训车上找到喇叭开关在位置？ 问题2：请在实训车上找到喇叭的安装位置？并仔细观察实训车喇叭属于下面哪种形式的？ 通过网络资源查找下喇叭是怎么分类的？并填写下面3中喇叭各属于哪一种？ 知识链接继电器是一种电子控制，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用继电器通常分为：常开继 电器，常闭继电器和常开、常闭混合型继电器其外形与内部原理如图所示问题4：参照下图，请在你的实训车上找到像下图的保险丝盖，对照上面的标示找到喇叭继电器的位置？ A B C D问题5：试想下喇叭电路中加装继电器的作用是什么？ 问题6：请写出喇叭电路有哪些元件组成？并通过示意图把它们之间的关系串联起来 评价:学生姓名：日期：配分自评互评师评项目名称评价内容 职业素养考核项目40%劳动保护穿戴整洁6分安全意识、责任意识、服从意识6分积极参加教学活动，按时完成学生工作页10分团队合作、与人交流能力6分劳动纪律6分实训现场管理6S标准6分专业能力考核项目60%专业知识查找及时、准确15分操作符合规范15分操作熟练、工作效率12分实训效果检测18分总分总评自评（20%）+互评（20）+师评（60%）总评成绩专心---专注---专业。
