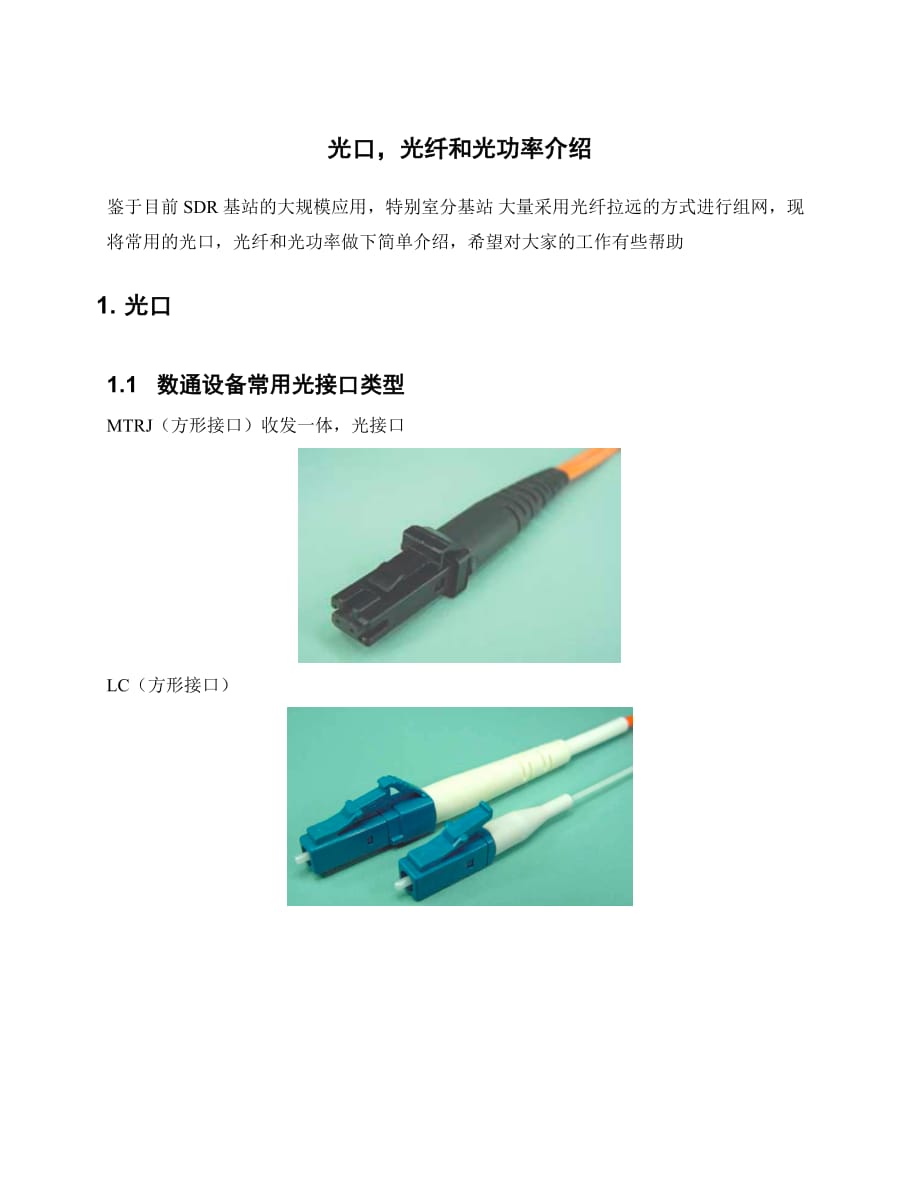

光口，光纤和光功率介绍鉴于目前SDR基站的大规模应用，特别室分基站 大量采用光纤拉远的方式进行组网，现将常用的光口，光纤和光功率做下简单介绍，希望对大家的工作有些帮助1. 光口1.1 数通设备常用光接口类型MTRJ（方形接口）收发一体，光接口LC（方形接口）SC（Standard Connector，方形接口）FC（Standard Connector，圆型接口）MTRJ为收发一体，其他都是收发分离MTRJ接口由于不便于维护目前新设计设备上都比较少见 FC在ODF架侧使用普遍1.2 光接口灵活插卡简介高端路由器配置的都是宽带端口，比如155MPOS、622MPO2、GE、10GE、10GPOS等，接口都是光接口，完成光电转换的器件是GBIC或者SFP（高速电缆，在中兴BS8800中应用于RSU和BBU的连接接口电缆）接口的单、多模式、发光功率、接收灵敏度等参数都取决于线路板配置的GBIC或SFP，而且光电转换部分损坏后只更换GBIC或SFP即可，不用更换整个大板，降低了成本 1.3 光接口的模式光端口的模式共分两种：单模和多模工程上要求单模口互连使用单模光纤，多模口互连使用多模光纤。
多模光接口中心波长850nm，一般有部分在可见光的红光频段的能量可见光部分波长范围是：390~760nm，大于760nm部分是红外光，小于390nm部分是紫外光）单模光接口的中心波长有两种：1310nm和1550nm，1310nm一般为短距、中距或长距接口，1550nm一般为长距、超长距接口都在红外线频段，为不可见光1.4 判断光口单、多模式1、 通过标注的中心波长中心波长850nm为多模，1310nm或1550nm为单模2、 把光口的发射端激活，快速查看发射端是否有红光发出，如有则为多模口，否则为单模口2 光纤2.1 光纤分类单模光纤和多模光纤单模光纤的内芯纤径小于多模光纤多模光纤的中心高折射率玻璃芯直径有两种型号：62.5μm和50μm单模光纤的中心高折射率玻璃芯直径有三种型号：8μm、9μm和10μm相同条件下，纤径越小衰减越小，可传输距离越远 2.2 判断尾纤单、多模式1、 通过标注信息2、 多模尾纤一般偏红色，单模尾纤一般偏黄色 3 光功率多模使用50μm光纤时，可以传递550米，使用62.5μm光纤时，可以传递275米单模有多种型号，中心波长在1310nm的单模口传输距离有10Km、30Km、40Km等，中心波长在1550nm的单模口传输距离有40Km、70Km、100Km等。
实际传输距离取决于对应型号光模块的实际发射功率、光路上的传输衰减和光口的接收灵敏度3.1 发射功率的范围多模口发射功率比单模口小，与GBIC或SFP的型号直接相关，一般在-9.5dBm到-4dBm之间；单模光口的范围一般在0dBm左右，一些超长距接口会高达+5dBm3.2 接收功率的范围多模口接收功率一般在-20dBm到0dBm之间；单模在-23 dBm到0dBm之间最大可接收功率叫做过载光功率，最小可接收功率叫做接收灵敏度工程上要求正常工作接收光功率小于过载光功率3－5dBm，大于接收灵敏度3－5dBm一般来讲不管单模接口还是多模接口，实际接收功率在-5－-15dBm之间算比较合理的工作范围3.3 光功率异常损耗的原因1、 光连接器未连接好；2、 光纤曲率半径过小，整个光路上的任何部分光纤转弯半径不能小于4cm；3、 光纤接头或光接口被污染 4 工程上对光口及其互连的要求汇总1、 未使用的光接口要关闭发射端，处于shutdown状态2、 单模口近距离尾纤互连，注意分析是否需要添加合适的光衰3、 整个光路上的任何部分光纤转弯半径不能小于4cm4、 未连接到光口的尾纤接头、未连接尾纤的光口一定要安装保护帽。
5、 正常工作接收光功率小于过载光功率3－5dBm，大于接收灵敏度3－5dBm6、 法兰盘引入的光功率衰减：每个接插件衰减应该小于0.3dBm7、 光纤距离引入的光功率衰减：每公里光纤衰减应该小于0.8dBm8、 单模口互连使用单模光纤，多模口互连使用多模光纤9、 无论是路由设备之间还是路由设备与传输设备之间，都要求直连口中心波长一致，不能一端是1310nm、另一端是1550nm中小企业和大企业，这些大大小小经济细胞的多样性和互补性，形成了经济生活中丰富多彩的“生态平衡”作为以适应环境而生存、自保甚至做强做大作为理由的企业，面对这局面惟一办法就是转型“健身”找出路several group number, then with b ± a, =c,c is is methyl b two vertical box between of accurate size. Per-2~3 measurement, such as proceeds of c values are equal and equal to the design value, then the vertical installation accurate. For example a, b, and c valueswhile on horizontal vertical errors for measurement, General in iron angle code bit at measurement level points grid errors, specific method is from baseline to methyl vertical box center line distance for a,, to b vertical box distance for b, list can measured 。
