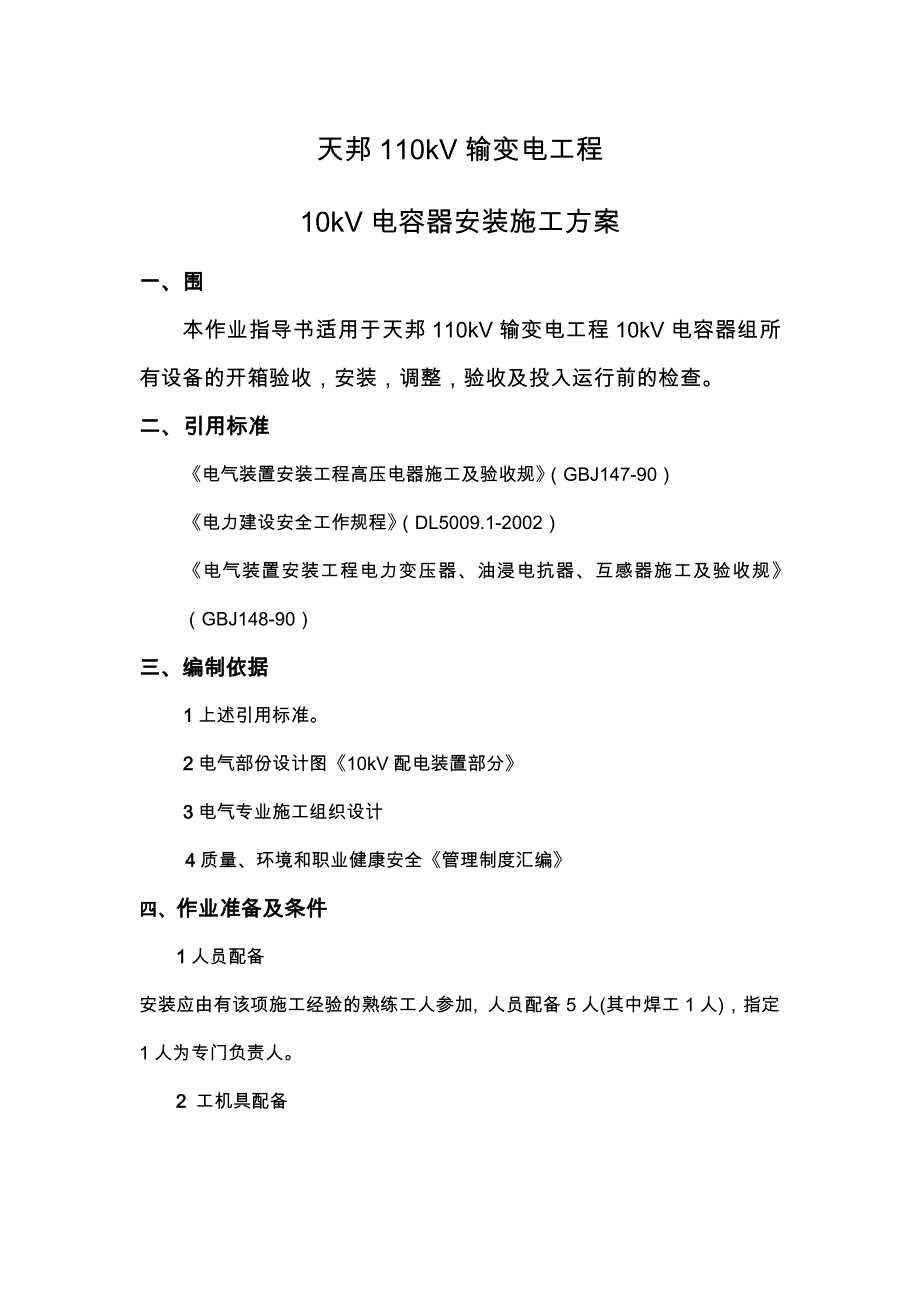

天邦110kV输变电工程10kV电容器安装施工方案一、 围本作业指导书适用于天邦110kV输变电工程10kV电容器组所有设备的开箱验收，安装，调整，验收及投入运行前的检查二、 引用标准《电气装置安装工程高压电器施工及验收规》（GBJ147-90）《电力建设安全工作规程》（DL5009.1-2002）《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规》（GBJ148-90）三、编制依据1上述引用标准2电气部份设计图《10kV配电装置部分》3电气专业施工组织设计4质量、环境和职业健康安全《管理制度汇编》四、作业准备及条件1人员配备安装应由有该项施工经验的熟练工人参加, 人员配备5人(其中焊工1人)，指定1人为专门负责人2 工机具配备 工机具配备名称型号规格单位数量备 注普通电焊机台1配电焊防具角向磨光机台1配钢丝轮手摇叉车部1钢钎根4手锤把2虎头钳把2螺丝刀一字、十字把2各1把力矩扳手17~200N.m把2活动扳手12″、8″把4各2梅花扳手14、17、19、22把52 作业条件2.1 10kV电容器组设备、材料必须按厂家资料说明书及发货清单进行清点，数量、规格、质量应符合厂家说明书及施工图纸要求。
2.2 清理现场，检查及核对10kV电容器组设备的安装位置及尺寸，应符合安装的要求2.3作业前组织施工人员进行技术交底，做到每个施工人员了解具体的施工方法及工艺，并熟悉周围环境，做好必要的安全措施五、施工进度1 2010年04月30日前完成35kV电容器组设备的安装2在安装中配合厂家代表、调试所的调试工作，全部工作于本站带电前完成验收六、作业程序和方法开箱检查准备工作 设备安装母线连接 油漆自检验收 1、设备开箱检查1.1隔离开关规格、数量是否符号设计要求，备品配件是否齐全，瓷件无损伤；接线端子及载流部分应清洁，接触良好，触头镀银层无脱落1.2避雷器瓷件外观是否有破损，出厂检验试验报告提供1.3电抗器外部线圈间隙是否存有损伤，接线端子、绝缘部分完好；1.4放电线圈套管芯棒无弯曲，固定螺栓是否压紧无松动；引出线连接用的螺母、垫片齐全；外壳应无显著变形，外表无锈蚀，所有接缝不应有渗油2、准备工作2.1检查电容器组设备预埋件是否符合设计的要求2.2检查所到的设备与图纸上安装尺寸一致，所配的安装材料完整无缺件。
2.3检查电容器组单个电力电容器，并作好记录3、设备安装与调整3.1隔离开关安装的位置应按厂家要求的型号就位，注意同期合闸的要求达到规程规三相同期为≤5mm3.2电抗器应按其编号进行安装，三相水平排列时，三相绕向应相同3.3电容器、放电线圈的安装3.3.1三相电容量的差值宜调配到最小，其最大与最小的差值，不应超过三相平均电容值的5％；设计有要求时，应符合设计的规定3.3.2电容器的配置应与设计或厂家要求一致，并有顺序编号3.3.3电容器端子的连接应符合设计要求，接线应对称一致，整齐美观，母线及分支线应标以相色3.3.4放电线圈按厂家要求的位置进行安装3.3.5电容器、电抗器的就位前均需将设备倒运至其安装位置旁，然后使用手摇叉车及钢钎就位到设计的安装位置上，电容器为散装轻便设备，采用人工组装4、母线的连接4.1母线应矫正平直，切断面应平整4.2母线的搭接应符合规程规，当母线与设备接线端子连接时满足搭接的规定4.3相同布置的主母线、分支母线、引下线及设备连接线应一致，横平坚直，整齐美观4.4母线应进行冷弯，不得进行热弯，且满足规定母线搭接要求采用螺栓紧固，接触面无氧化膜5、油漆5.1母线相色漆应与设计对应，接地部分油黄绿斑马漆。
6、自检验收6.1检查所有螺栓是否紧固，并检查各型号螺栓的力矩是否满足有关规程，可参照以下数据进行检查：螺栓拧紧力矩一览表螺栓M8M10M12M16M20M24力矩20Nm40Nm70Nm170Nm340Nm600Nm6.2检查所有设备连接部分的接触是否良好，连接部分应涂电力复合脂；6.3清洁所有瓷瓶及设备，设备上不得有污迹，瓷瓶采用湿布清洗干布擦干；七、作业质量标准及检验要求按《电气装置安装工程高压电器施工及验收规》（GBJ147-90）、《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收 规》（GBJ148-90）、《电气装置安装工程电气设备交接试验标准》（GB50150-91）、《电气装置安装工程质量检验及评定规程》(DL/T5161.1～5161.17-2002)进行施工，验收八、环境及职业健康安全管理1环境管理序号工序/活动点/部位环境因素环境影响控制措施1电动工具的使用噪声排放噪声污染噪声过大的施工项目避免在人员工作集密时施工2油漆防腐废桶及油漆污染土地按污染物排放管理办法处理废弃辅助材料如砂纸、油漆刷等污染土地3设备外包装及安装产生的垃圾随意放置污染土地1. 加强作业人员的环保意识。
2. 废料、垃圾及时清理回收4焊接焊接过程中可能由于焊渣使现场废弃物燃烧发生火灾空气污染1、 要求焊接人员作业时必须佩带防护眼镜2、 增强现场施工人员消防意识，不在易燃物附近进行焊接作业3、 焊点下方设置石棉布防止焊渣下落2职业健康安全管理序号活动点/设施危害因素识别评价控制措施1高空作业高处坠落人生伤害1. 加强安全教育和安全监督，办理安全作业票2. 高空作业必须挂安全带，严禁安全带高挂低用3. 使用梯子时必须有专人扶持2施工用电触电人生伤害绝缘摇表进行电机绝缘检查后应充分放电3物体打击电抗器倒运过程中倾倒人生伤害1.拆除设备包箱时先用撬棍将箱体四面撬松动，再均匀撬开2.撬棍不得插入过深，以免伤及柜体设备开箱过程中撬棍使用不当人生伤害4其它伤害开箱板上钉子扎伤人人生伤害开箱后及时清理开箱板，以免阻塞通道或朝天钉伤脚5交通事故上下班路线人身伤害本站靠近市区,上下班出入门口时,注意左右来往车辆,靠边行走.3安全文明施工：1 严格遵守《电力建设安全工作规程》（DL5009.1-2002）中的相关条例, 安装前应对施工人员进行安全、技术交底;并有安全施工作业票,并有交底记录,会签.2 在包装箱吊取设备（瓷瓶）时，设备（瓷瓶）在包装箱的间距很小，设备（瓷瓶）在起吊过程中容易相互碰撞。
3 电抗器的本体较重，就位安装过程中,使用手摇叉车运输时稳定性差，容易发生倾倒,组装及安装过程中必须有专人扶持.4 安装时所有工具必须拿稳，拧螺栓时要防止工具打滑，以防打坏瓷件5 隔离开关安装时必须搭设脚手架，脚手架必须牢固，跳板用#10铁丝绞紧，并经专职安全员检查合格后方可上人6 高空作业必须拴好安全带，进站施工必须戴好安全帽7 在施工中正确使用安全防护用品，如使用电焊机外壳要可靠接地，操作时使用安全用品8 安装应及时清理废弃的包装箱，防止朝天钉伤人工作完毕后,清理现场,保持现场清洁.9 电焊机外壳必须接地防止触电,下班必须将施工用电电源总闸关掉; 。
