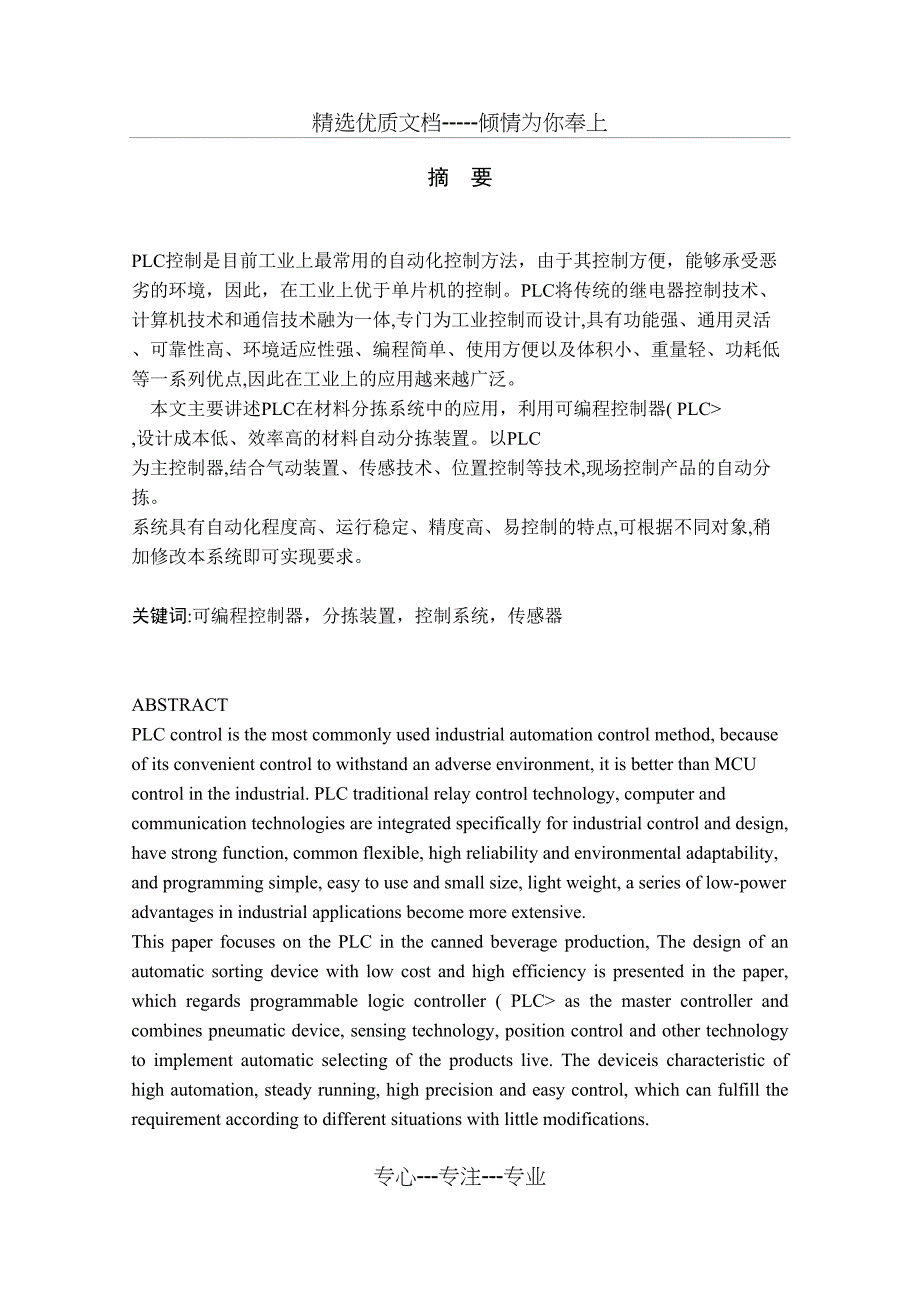

精选优质文档-倾情为你奉上专心-专注-专业摘 要 PLC控制是目前工业上最常用的自动化控制方法，由于其控制方便，能够承受恶劣的环境，因此，在工业上优于单片机的控制PLC将传统的继电器控制技术、计算机技术和通信技术融为一体,专门为工业控制而设计,具有功能强、通用灵活、可靠性高、环境适应性强、编程简单、使用方便以及体积小、重量轻、功耗低等一系列优点,因此在工业上的应用越来越广泛 本文主要讲述PLC在材料分拣系统中的应用，利用可编程控制器( PLC ,设计成本低、效率高的材料自动分拣装置以PLC 为主控制器,结合气动装置、传感技术、位置控制等技术,现场控制产品的自动分拣 系统具有自动化程度高、运行稳定、精度高、易控制的特点,可根据不同对象,稍加修改本系统即可实现要求关键词:可编程控制器，分拣装置，控制系统，传感器ABSTRACTPLC control is the most commonly used industrial automation control method, because of its convenient control to withstand an adverse environment, it is better than MCU control in the industrial. PLC traditional relay control technology, computer and communication technologies are integrated specifically for industrial control and design, have strong function, common flexible, high reliability and environmental adaptability, and programming simple, easy to use and small size, light weight, a series of low-power advantages in industrial applications become more extensive. This paper focuses on the PLC in the canned beverage production, The design of an automatic sorting device with low cost and high efficiency is presented in the paper, which regards programmable logic controller ( PLC as the master controller and combines pneumatic device, sensing technology, position control and other technology to implement automatic selecting of the products live. The deviceis characteristic of high automation, steady running, high precision and easy control, which can fulfill the requirement according to different situations with little modifications.精选优质文档-倾情为你奉上专心-专注-专业Key words： programmable logic controller，sorting device，control system，sensors目录摘要摘要I目录目录II绪论绪论1第第1章材料分拣装置结构及总体设计章材料分拣装置结构及总体设计21.1 材料分拣装置工作过程概述21.2 系统的技术指标31.3 系统的设计要求3第第2章控制系统的硬件设计章控制系统的硬件设计52.1 系统的硬件结构52.2 系统关键技术52.3 检测元件与执行装置的选择8第第3章控制系统的软件设计章控制系统的软件设计153.1 控制系统流程图设计153.2 控制系统程序设计16第第4章控制系统的调试章控制系统的调试224.1 硬件调试224.2 软件调试224.3 整体调试23结论结论24展望展望25致谢致谢26参考文献参考文献27附录附录28精选优质文档-倾情为你奉上专心-专注-专业绪 论分拣是把很多货物按品种从不同的地点和单位分配到所设置的场地的作业。
按分拣的手段不同，可分为人工分拣、机械分拣和自动分拣目前自动分拣已逐渐成为主流，因为自动分拣是从货物进入分拣系统送到指定的分配位置为止，都是按照人们的指令靠自动分拣装置来完成的这种装置是由接受分拣指示情报的控制装置、计算机网络，把到达分拣位置的货物送到别处的的搬送装置由于全部采用机械自动作业，因此，分拣处理能力较大，分拣分类数量也较多随着社会的不断发展，市场的竞争也越来越激烈，因此各个生产企业都迫切地需要改进生产技术，提高生产效率，尤其在需要进行材料分拣的企业，以往一直采用人工分拣的方法，致使生产效率低，生产成本高，企业的竞争能力差，材料的自动分拣已成为企业的唯一选择针对上述问题，利用 PLC 技术设计了一种成本低，效率高的材料自动分拣装置，在材料分拣过程中取得了较好的控制效果物料分拣采用可编程控制器PLC 进行控制，能连续、大批量地分拣货物，分拣误差率低且劳动强度大大降低，可显著提高劳动生产率而且，分拣系统能灵活地与其他物流设备无缝连接，实现对物料实物流、物料信息流的分配和管理 其设计采用标准化、模块化的组装，具有系统布局灵活，维护、检修方便等特点，受场地原因影响不大同时，只要根据不同的分拣对象，对本系统稍加修改即可实现要求。
PLC控制分拣装置涵盖了PLC技术、气动技术、传感器技术、位置控制技术等内容，是实际工业现场生产设备的微缩模型应用PLC技术结合气动、传感器和位置控制等技术，设计不同类型材料的自动分拣控制系统该系统的灵活性较强，程序开发简单，可适应进行材料分拣的弹性生产线的需求本文主要介绍了PLC控制系统的硬件和软件设计，以及一些调试方法第1章 材料分拣装置结构及总体设计精选优质文档-倾情为你奉上专心-专注-专业PLC控制分拣装置涵盖了PLC技术、气动技术、传感器技术、位置控制技术等内容，是实际工业现场生产设备的微缩模型本章主要介绍分拣装置的工艺过程及控制要求要想进行PLC控制系统的设计，首先必须对控制对象进行调查，搞清楚控制对象的工艺过程、工作特点，明确控制要求以及各阶段的特点和各阶段之间的转换条件1.1 材料分拣装置工作过程概述如图1-1 所示为本分拣装置的结构示意图图1-1 材料分拣装置结构示意图它采用台式结构，内置电源，有步进电机、汽缸、电磁阀、旋转编码器、气动减压器、滤清器、气压指示等部件，可与各类气源相连接选用颜色识别传感器及对不同材料敏感的电容式和电感式传感器，分别固定在网板上，且允许重新安装传感器排列位置或选择网板不同区域安装。
系统上电后，可编程序控制器首先控制启动输送带，下料传感器SN检测料槽有无物料，若无料，输送带运转一个周期后自动停止等待下料；当料槽有料时，下料传感器输出信号给 PLC，PLC 控制输送带继续运转，同时控制气动阀5进行下料，每次下料时间间隔可以进行调整物料传感器 SA为电感传感器，当检测出物料为铁质物料时，反馈信号送 精选优质文档-倾情为你奉上专心-专注-专业PLC，由 PLC 控制气动阀 1 动作选出该物料；物料传感器SB为电容传感器，当检测出物料为铝质物料时，反馈信号送 PLC, PLC控制气动阀 2 动作选出该物料；物料传感器 SC 为颜色传感器，当检测出物料的颜色为待检测颜色时，PLC 控制气动阀 3 动作选出该物料物料传感器SD为备用传感器当系统设定为分拣某种颜色的金属或非金属物料时，由程序记忆各传感器的状态，完成分拣任务1.2 系统的技术指标输入电压：AC200240V带保护地三芯插座）消耗功率：250W环境温度范围：-540气源：大于0.2MPa切小于0.85Mpa1.3 系统的设计要求系统的设计要求主要包括功能要求和控制要求，进行设计之前，首先应分析控制对象的要求1.3.1 功能要求材料分拣装置应实现基本功能如下 1）分拣出金属和非金属2）分拣某一颜色块3）分拣出金属中某一颜色块4）分拣出非金属中某一颜色块5）分拣出金属中某一颜色块和非金属中某一颜色块1.3.2 系统的控制要求系统利用各种传感器对待测材料进行检测并分类。
当待测物体经下料装置送入传送带后，依次接受各种传感器检测如果被某种传感器测中，通过相应的气动装置将其推入料箱；否则，继续前行其控制要求有如下9 个方面：1）系统送电后，光电编码器便可发生所需的脉冲 精选优质文档-倾情为你奉上专心-专注-专业2）电机运行，带动传输带传送物体向前运行3）有物料时，下料汽缸动作，将物料送出4）当电感传感器检测到铁物料时，推汽缸1 动作5）当电容传感器检测到铝物料时，推汽缸2 动作6）当颜色传感器检测到材料为某一颜色时，推汽缸3 动作 7）其他物料被送到SD 位置时，推汽缸4 动作 8）汽缸运行应有动作限位保护 分拣系统接口(I/O备注I0.0UCP(计数传感器接旋转编码器I0.1SN(下料传感器判断下料有无I0.2SA(电感传感器I0.3SB(电容传感器I0.4SC(颜色传感器I0.5SD(备用传感器 输 入 部 分I0.6SFW1(推气缸1动作限位精选优质文档-倾情为你奉上专心-专注-专业2.2.4PLC输入输出接线端子图根据表1可以绘制出PLC的输入输出接线端子图，如图2-2所示I0.7SEW2(推气缸2动作限位I1.0SFW3(推气缸3动作限位I1.1SFW4(推气缸4动作限位I1.2SFW5(下料气缸动作限位I1.3SBW1(推气缸1回位限位I1.4SBW2(推气缸2回位限位I1.5SBW3(推气缸3回位限位I1.6SBW4(推气缸4回位限位I1.7SBW5(下料气缸回位限位I2.0SB1(启动I2.1SB2(停止 Q0.0M(输送带电机驱动器Q0.1YV1(推气缸1电磁阀Q0.2YV2(推气缸2电磁阀Q0.3YV3(推气缸3电磁阀Q0.4YV4(推气缸4电磁阀输 出 部 分Q0.5YV5(下料气缸电磁阀精选优质文档-倾情为你奉上专心-专注-专业图2-2 PLC输入输出接线端子图2.3 检测元件与执行装置的选择主要是对旋转编码器和各个传感器的选择，并对其作简要介绍。
2.3.1 旋转编码器旋转编码器是与步进电机连接在一起，在本系统中可用来作为控制系统的计数器，并提供脉冲输入它转化为位移量，可对传输带上的物料进行位置控制 传送至相应的传感器时，发出信号到PLC ，以进行分拣，也可用来控制步进电机的转速本系统选用E6A2CW5C 旋转编码器,原理如图2-3所示精选优质文档-倾情为你奉上专心-专注-专业图2-3 旋转编码器原理示意图旋转编码器介绍：旋转编码器是用来测量转速的装置技术参数主要有每转脉冲数几十个到几千个都有），和供电电压等它分为单路输出和双路输出两种单路输出是指旋转编码器的输出是一组脉冲，而双路输出的旋转编码器输出两组相位差90度的脉冲，通过这两组脉冲不仅可以测量转速，还可以判断旋转的方向编码器如以信号原理来分，可分为增量脉冲编码器SPC）和绝对脉冲编码器APC）两者一般都应用于速度控制或位置控制系统的检测元件编码器码盘的材料有玻璃、金属、塑料，玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度高，金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性就要比玻璃的差一个数量级，塑料码盘是经济型的，其成本低，但精度、热。
