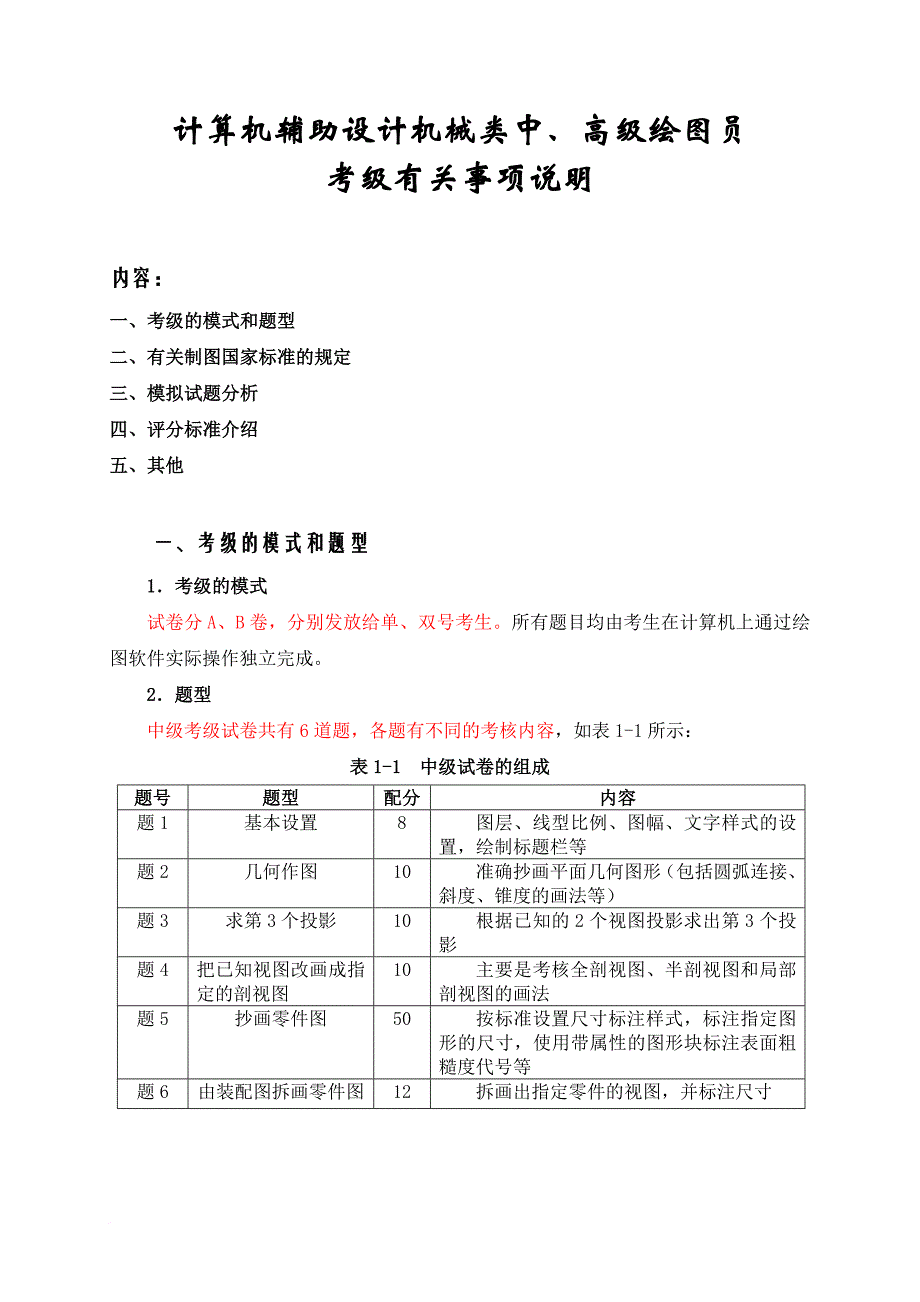

计算机辅助设计机械类中、高级绘图员考级有关事项说明内容：一、考级的模式和题型二、有关制图国家标准的规定三、模拟试题分析四、评分标准介绍五、其他一、考级的模式和题型1．考级的模式试卷分A、B卷，分别发放给单、双号考生所有题目均由考生在计算机上通过绘图软件实际操作独立完成2．题型中级考级试卷共有6道题，各题有不同的考核内容，如表1-1所示：表1-1 中级试卷的组成题号题型配分内容题1基本设置8图层、线型比例、图幅、文字样式的设置，绘制标题栏等题2几何作图10准确抄画平面几何图形（包括圆弧连接、斜度、锥度的画法等）题3求第3个投影10根据已知的2个视图投影求出第3个投影题4把已知视图改画成指定的剖视图10主要是考核全剖视图、半剖视图和局部剖视图的画法题5抄画零件图50按标准设置尺寸标注样式，标注指定图形的尺寸，使用带属性的图形块标注表面粗糙度代号等题6由装配图拆画零件图12拆画出指定零件的视图，并标注尺寸高级考级试卷共有7道题，各题有不同的考核内容，如表1-2所示：表1-2 高级试卷的组成卷号题号题型配分内容第一卷题1求第3个投影、把已知视图改画成指定的剖视图40根据已知的2个视图投影求出第3个投影；全剖视图、半剖视图和局部剖视图的画法。
题2由装配图拆画零件图60设置布局，拆画出指定零件的视图，并标注（或不标注）尺寸第二卷题1三维建模60主要包括以下几个知识点：零件图的识读，三维造型，三维实体转换二维工程图，零件图的视图设置与绘制等题2零件装配10认读装配图，利用已有的三维实体组装成装配体题3曲面造型10曲面造型的方法题4扫掠10使用“扫掠”命令进行三维造型的能力题5放样10使用“放样”命令进行三维造型的能力3．下载答卷文件的基本操作：（高级与中级的操作基本一致）（1）考生须在考评员指定的开放的硬盘（如E：\）下建立一个考生文件夹，文件夹名字以本人准考证后8位阿拉伯字来命名例如：准考证号码为：8操作步骤：我的电脑 → 双击开放硬盘E：\ → 按右键出快捷菜单 →新建 → 文件夹 → 弹出新建文件夹图标，输入准考证号码： 图1-1 → 图标外点击确认 （2）考生在考评员指定的目录，查找“中级绘图员试卷A（或B）.exe”图标（见图1-1），双击此文件，弹出图1-2对话框，输入试卷给出的密码后，弹出图1-3对话框，将文件解压到“” 文件夹，输入时必须注意字母的大小写不能错图1-2 图1-33．此时考生的“” 文件夹中已有“考试图形文件A（或B）” 子文件夹，里面有该试卷共6题，把A1～A6考试文件复制到“” 文件夹中，然后依次打开相应的6个图形文件，按题目要求在其上作图，完成后仍然以原来图形文件名保存作图结果在考生的文件夹中。
注意：中级考试如果是采用AUTOCAD 2006或AUTOCAD 2008版本进行考核的学员，为满足机器自动改卷的要求，要把图形文件（答案）保存为AUTOCAD 2004版本格式可以通过修改系统设置达到这个要求，具体操作如下：工具（下拉菜单）→ 选项 → 打开和保存 → 另存为：AutoCAD 2004/LT2004图形（*.dwg） → 确定二、有关制图国家标准的规定 考级试题命题的主要指导思想是：紧密结合专业要求，重视绘图的基础知识，重视在绘图中的图形思维想象能力，重视应用绘图软件的能力，重视标准化和规范化因此，试卷的命题主要依以下有关国家制图标准为依据：（1） 《 机械工程CAD制图规则（GB/T 14665-1998） 》（2） 《中华人民共和国国家标准——机械制图》 2004版《 机械工程CAD制图规则（GB/T 14665-1998） 》这个标准具体规定了如何结合计算机绘图去具体执行国家标准如果这个规则没有有关的规定，那么，就要找其他的技术制图标准，再找其他的机械通用的标准2．关于图线的规定（GB/T 4457.4—2002 机械制图 图样画法 图线）（1）线型及代码见表2-1，根据GB/T 17450-1998 技术制图 图线 给出。
表2-1 线型及代码代码No 线型代码No线型代码No线型01．1细实线、波浪线、双折线01．2粗实线04．1细点画线02．1 细虚线04．2粗点画线02．2粗虚线05．1细双点画线 （2）图线宽度和图线组别图线线宽按标准规定共有7组，优先采用0.5组和0.7组 转《 机械工程CAD制图规则 GB/T 14665-1998 》—— 4.图线）按CAD标准规定的图线线宽共有5组，优先采用第4组实际上工程图纸以及课本多采用第5组第5组，即：粗实线 0.5mm细实线 0.25mm （含点画线、双点画线、虚线、波浪线、尺寸标注和文字）第4组，即：粗实线 0.7mm细实线 0.35mm （含点画线、双点画线、虚线、波浪线、尺寸标注和文字）本次考试用0.5组国家标准又规定：机械图样中采用粗细两种线宽，它们的宽度比率为 2∶1据此，点画线及虚线长画的长度见图2-1点画线的长度=24d=6～8mm（d为线宽，d=0.25～0.35mm），取8mm点画线伸出轮廓线的长度=12d=3～4mm 取4mm虚线长画长度=12d=3～4mm 取4mm作图时： （1）设定线型比例 Global scale factor（整体比例）： 0.3 Current object scale（当前比例）： 1（2）点画线伸出轮廓线的长度= 4mm。
图2-1（3）图线的颜色（转《 机械工程CAD制图规则 GB/T 14665-1998 》—— 4.5图线）3． 文字样式（转《 机械工程CAD制图规则 GB/T 14665-1998 》—— 5.字体）建议按下面参数设置：（图2-2）文字样式名为“standard”、西文字体使用“gbeitc.shx”、大字体使用“gbcbig.shx”（中文字体）、高度0mm、宽度比例 1.00、倾斜角度 0具体写文字时，高度取3.5mm包括标题栏及尺寸标注中的文字高度均取3.5mm 图2-24． 表面粗糙度代号 《GB/T 131-93 机械制图 表面粗糙度符号、代号及其注法》规定，表面粗糙度符号的尺寸根据线宽而定，见表A1按标准GB/T 131-93，表面粗糙度代号的尺寸和画法，详见图2-3考试时，应将表面粗糙度代号及其等级数字一起定义成带属性的图形块，属性名(Tag)为“RA”，块名(Block Name)为“RA” 图2-3图线及字母仍然用图层02（即宽度=0.25）绘画。
5．尺寸样式（1）尺寸标注的要素尺寸界线 尺寸线 尺寸文本 箭头 长度型尺寸（水平）长度型尺寸（垂直） 半径型尺寸 直径型尺寸 角度型尺寸 引线型尺寸 长度型尺寸（倾斜） 图2-4 尺寸标注要素和类型从图2-4中可以知道，一个完整的尺寸一般由以下四要素组成：1） 尺寸界线 2） 尺寸线3）尺寸文本（A0、A1号图纸的字高为5mm； A2、A3、A4号图纸的字高为3.5mm）4）箭头AutoCAD系统将尺寸界线、箭头、尺寸线、尺寸文本构成一个整体，以“块”的形式存储在图形文件中2）尺寸标注的类型如图2-4所示，尺寸的主要类型如下：1）长度型（线性）尺寸（水平、垂直、倾斜（对齐））2）半径型尺寸3）直径型尺寸4）角度型尺寸5）引线型尺寸（3）尺寸标注的特殊字符进行尺寸标注时，一些特殊字符是不能直接从键盘输入的，AutoCAD系统通过用控制码“%%”加关键字的方法实现这些特殊字符的输入，常见的控制码如下：%%D —— “度”的符号“°” %%P —— 正负偏差符号“±”%%C —— 直径符号“φ”（4）设置尺寸标注样式不同行业的图样，尺寸标注的形式和要求也不同。
要正确地标注机械图样的尺寸，就应该按照国家标准《机械制图》的规定，首先建立尺寸标注样式尺寸标注样式，包括总体样式和子样式总体样式是适用于各类型尺寸共通部分的基础设置，子样式是针对某一特定尺寸类型（如角度尺寸、引线尺寸等）而设置的设置时，先设置总体样式，再设置子样式建立一个名称为“机械”的机械尺寸标注样式，并设定各参数：1）设置总体尺寸参数设置基线间距为“7”、超出尺寸线为“3”、起点偏移量为“0”、箭头大小为“3”、圆心标记为“1.5”，如图2-5所示 图2-5(a)图2-5(b)设置文字高度为“3.5”、从尺寸线偏移为“1”，如图2-6所示 图2-6设置单位格式为“小数”、精度为“0.00”、角度标注为“度/分/秒”、精度为“0d”，如图2-7所示 图2-72）设置机械图样尺寸标注的子样式设置了总体样式之后，由于还不能满足各种类型尺寸（如角度型、引线型等）的标注要求，因此，还要针对一些类型尺寸再设置相应的子样式① 设置角度型标注子样式，如图2-8所示。
图2-8② 设置引线型标注子样式，如图2-9所示 图2-93）尺寸公差标注尺寸公差是尺寸标注的一项内容，在图形上标注尺寸公差时，可以按照常规的方法先标注公称尺寸，然后再运用编辑文字（DDEDIT）命令注写上偏差和下偏差例如，图2-10a的尺寸公差标注步骤如下：① 标注公称尺寸“80”，如图2-10b所示a) (b) 图2-10 (a) (b) (c) 图2-11② 激活编辑文字（DDEDIT）命令（下拉菜单：修改（M）→ 对象（O）→ 文字（T）→ 编辑（E）；图标工具: ），选择尺寸文字“80”为编辑对象，打开“多行文字编辑器”。
