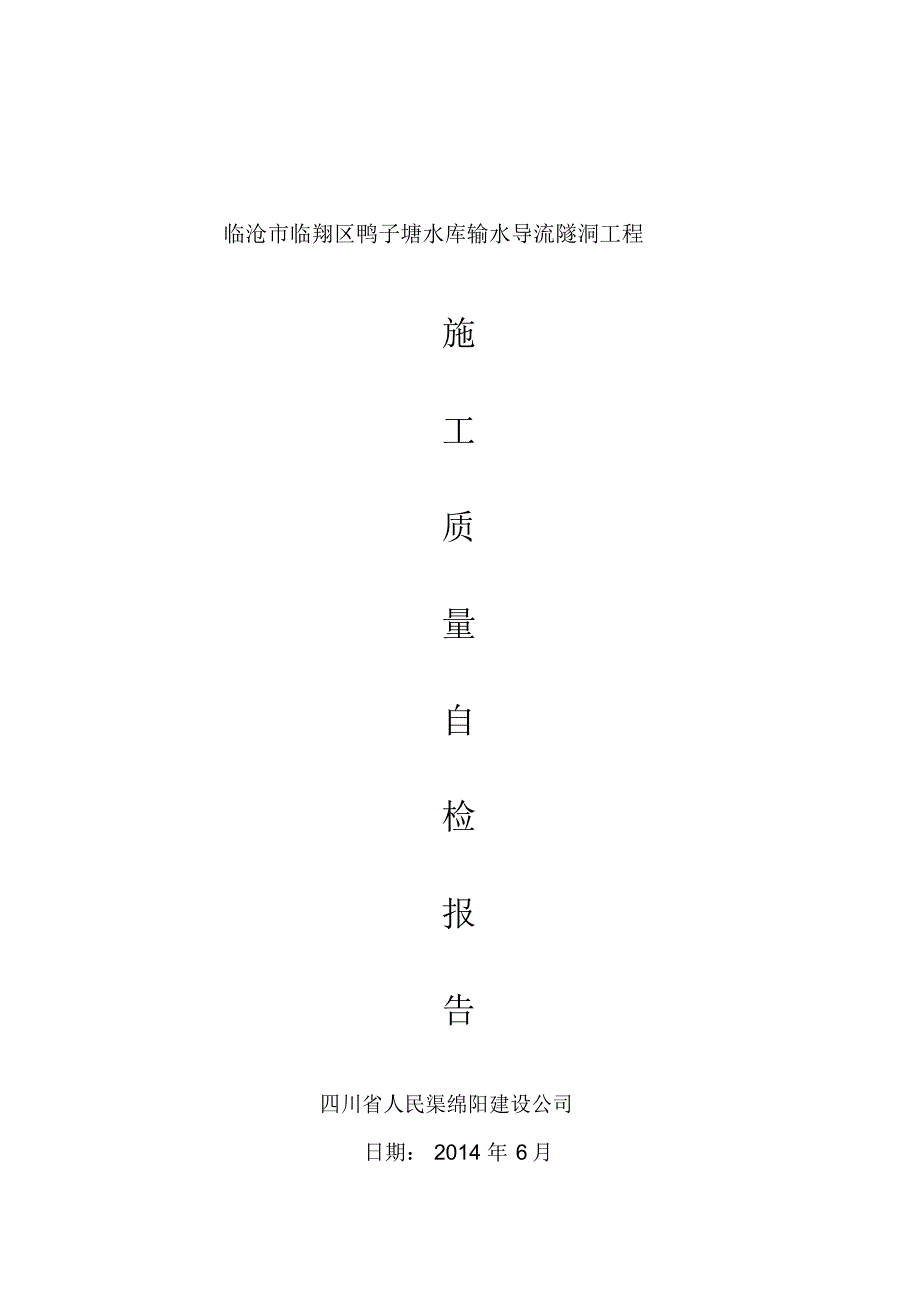

临沧市临翔区鸭子塘水库输水导流隧洞工程施工质量自检报告四川省人民渠绵阳建设公司日期： 2014 年 6 月第一章 工程概况1 工程概况鸭子塘水库工程位于临沧市临翔区忙畔乡明子村， 是一座以城市饮水安全供水和农田灌溉为主， 兼顾库区下游河农村用水为一体的综合利用型水库工程 水库位于临沧市临翔区忙畔乡明子村， 距临沧城直距约 35km 坝址高程 2221.00m， 地理位置为东经 100° 11′ 07″、北纬 24° 00′ 28″工程由枢纽工程、 输水工程、引水工程组成，主要建筑物有拦河坝、输水 ( 导流 ) 隧洞、溢洪道、输水灌溉渠道、引水渠等拦河坝坝顶高程 2221.00m，最大坝高 67m，总库容 1119.2 万 m3鸭子塘水库是承担城镇供水、 农业生产灌溉和农村人畜饮水任务的水利工程， 通过建坝蓄水， 可解决临沧城区 41200 人居民生活用水及忙畔灌区 4476 头大牲畜的饮水安全及 2.616 万亩耕地灌溉用水问题水库设计年供水量 1201.64 万 m31.2 隧洞工程设计及施工概况该工程主要建设内容包括枢纽工程、引水工程、输水工程三大部分， 水库坝高 67m， 总库容 1087 万 m3， 输水导流隧洞去长 411.2 m，由进口段、有压段、竖井段、无压段和消能段五部分主成，有压段采用圆形断面，洞经 1.8 m，无压段为圆拱直墙型，底宽 1.5 m，直墙高1.05 m，拱高 0.75 m。
1.3 隧洞工程的工作范围输水导流隧洞： 输水导流隧洞布设于大坝左岸山体内， 为有压进口无压出流隧洞，隧洞全场 411.2m，洞身段长 3324.42m，进口闸底板高程 2169.85m，进口有压段断面，洞径 d=1.8m，无压洞段为城门洞形断面，断面尺寸为 1.5× 1.8m，灌溉输水设计流量为 0.65m3/s，竖井内设 1.2× 1.2m 平面浇钢检修闸门、工作闸门各一道，配启闭机2 台，隧洞采用 C25 钢筋砼衬砌1.4 施工本次鸭子塘水库基础处理工程， 由四川人民渠绵阳建设公司承担施工具体工作为： 输水隧洞和竖井开挖， C25混凝土浇筑，钢筋制作安装，进出口段明渠开挖浇筑， M7.5 浆砌石砌筑，闸门、启闭机拦污栅安装等工作施工中， 严格遵守设计及相关规范， 在建设方、 监理方的指导下，精心组织施工通过共同的努力，克服工期紧、任务重、雨季施工难度大、 交通不便等困难， 按质按量完成了大坝基础处理工程的施工任务第二章 工程投标情况我公司经资格预审合格后， 按照资格预审中规定的时间进行工地现场踏勘，充分了解施工现场的施工条件以及水、电、水泥、砂石料等主要材料的市场价格 根据现场踏勘了解到的信息和我公司帷幕灌浆施工经验编制投标文件。
经过公开、公平、公正的开标和评标，我公司有幸成为鸭子塘水库坝基基础处理工程的中标单位， 中标价款为伍百伍拾柒万捌仟贰佰肆拾贰元陆角陆分（￥ 5578242.66 元） 工程于 2011 年 11 月 1 日招标， 由四川人民渠绵阳建设公司中标，并于 2011 年 11 月 12 日签订施工合同合同工程于 2011 年 12 月 27日正式开工第三章 施工总布置、施工总进度和完成的主要工程量1. 施工总布置在工程的具体实施过程中，施工现场的布置原则是：便于施工、便于管理、井然有序、协调一致，具体布置为 : 我方在进出口段河床段布置一个混凝土搅拌站及水泥仓库， 在进口段上游搭设生活临时设施混凝土与通风系统根据施工现场场地地形及交通条件， 在出口段的下方设置混凝土搅拌站一个， 用混凝土输送泵输送至隧洞 竖井旁边设置混凝土搅拌站一个，用于竖井混凝土浇筑在混凝土搅拌站旁建有水泥库房， 库房容量不少于堆放 100t 水泥，库房底部采用油布、木板、木方作为垫层，库顶和边壁采用严密防雨措施，以避免水泥受潮结块在隧洞进出口份别设置 10KW 送风机一条，用帆布软管送至工作面供水、供电系统供水系统： 在水库库区积水坑设置抽水站一个， 采用高扬程大流量的离心泵向混凝土搅拌站进行供水；生活用水引用山泉水。
供电系统： 指挥部在库区架设有 500KVA变压器， 低压线路采用截面积 S=150mm2绝缘铝线，自变压器引至施工场地、浆站配电柜而后选用 S=95mm2的导线引至各个用电点生活区生活区采用搭建活动板房进行解决生活区内设有洗澡、开水、伙房及临时卫生设施2. 施工总进度施工进度计划我公司依据设计工程量及单机台月效率，编制了施工组织设计报监理部批准导流洞进口具体工期安排如下：2011 年 11 月 28 日～ 2011 年 12 月 10 日，完成进口土石方明挖；2012 年 12 月 11 日～ 2012 年 3 月 31 日，完成进口开挖施工；2012 年 3 月 1 日～ 2002 年 4 月 10 日，进行进口段砼浇筑；2012 年 3 月 1 日～ 2012 年 4 月 10 日进行进口门槽埋件安装及二期砼回填； 2012 年 4 月 11 日～ 2002 年 4 月 25 日进行闸门启闭排架浇筑出口2011 年 11 月 28 日～ 2011 年 12 月 10 日，完成出口土石方明挖；2012 年 12 月 11 日～ 2012 年 3 月 31 日，完成出口开挖施工；2012 年 3 月 1 日～ 2002 年 4 月 10 日，进行出口段砼浇筑；导流洞洞身导流洞洞身全长 411.12m。
开挖包括花岗段 411.12m和Ⅳ类围岩浇筑分断面 1） 导流洞洞身开挖分进口和出口两个工作面进行掘进，从进口工作面完成 0+0.0～ 120.0 段开挖，从出口工作面完成 0+352.18～0+120.0 段开挖 2） 导流洞洞内浇筑共分 2 个工作面平行施工， 从 0+325桩号处向进口出口方向进行浇筑， ，每个工作面浇筑按先底板后边顶拱顺序进行，具体施工进度安排如下：（ 3 ） 2012 年 4 月 1 日～ 2002 年 4 月 30 日，进行洞内灌浆施工竖井2011 年 11 月 28 日～ 2011 年 12 月 10 日，完成竖井平台土石方明挖；2012 年 12 月 11 日～ 2012 年 3 月 31 日， 完成竖井土石方开挖施工；2012 年 3 月 1 日～ 2002 年 4 月 10 日，进行竖井段砼浇筑；2012 年 4 月 11 日～ 2002 年 4 月 25 日进行闸门启闭排架浇筑进度保障措施我公司组织强有力的工程项目部，加强领导，科学管理，狠抓落实根据总工期编制出能够控制、调整施工计划的斜率图并分别编制周、月施工生产计划，在实施中严格按计划执行，随时对照检查，发现问题及时查找原因，采取措施，切实加强施工管理。
做好人员准备， 抓紧完成施工准备，争取早开工，尽快形成施工高潮特别是关键线路，集中力量、抓紧组织根据工程要求配备足够的施工力量配备专业齐全、精干、热心求实的管理人员配备性能良好数量足够的施工机械， 重要机械有备用， 易损配件有储备建立严格的机械管、用、修制度，做到定人定机，实行专业化施工，充分发挥机械设备的能力针对施工中的技术难关和关键工序组织技术攻关 有效地组织开展合理化建议， 优先采用先进的施工方法和适用的施工技术， 依靠科学技术加快进度，确保工期根据生产任务要求编制好材料供应计划，提前订货，按时购运，留有库存，保证工程的需要引入竞争机制， 实行全员风险承包， 把任务落实到班组、 到个人、实行个人保班组，班组保工区，工区保整体项目把效率和职工个人的经济利益挂钩，实行重奖重罚，加快施工进度与业主、设计、监理单位密切联系，同心协力，为本工程献计献策加强与当地公安、环保、工商等有关部门的联系与协调，争取理解与支持，共同为本工程尽心尽力抓好后勤保障工作，一切为生产服务，关心职工的物质、文化生活，使广大职工精力充沛、干劲十足的投入施工生产1、采取有效的技术措施和合理的施工方法，或增加机械设备，保证并促进该分部工程的施工速度。
及时组织人员、设备进场，进行施工临建的各项工作，确保主体工程按计划开工2、加强现场管理，从施工组织和管理制度上保证主体工程的施工速度组建以优秀项目经理、 具有丰富施工经验的高级工程技术人员和管理人员为基本成员的项目经理部， 对工程进行全面地、 统一地调度和统筹安排； 施工所需材料、 设备、 资金和人员均由工程局确保供应；若因不可预见原因造成工期严重滞后时， 公司将迅速加强本工程的施工力量，确保总工期 1）全面推行施工进度网络图优化管理，以合理而详细的网络调度图、形象进度图和进度累计曲线等技术资料，作为指导、控制施工进度的依据 2）工期安排、人员、设备配置上留有余地考虑在各种影响施工的因素发生时也可能通过调整资源保证工期3、投入新设备、新机具，提高生产工效4、对施工设备要加以爱护，并经常维修，保证设备正常运转5、与气象部门取得密切联系，合理调整阶段施工计划，晴天时多储备施工材料，确保顺利进行实际施工进度2011 年 11月 15 日进场，2011 年 12 月 27 日，隧洞开工2012 年 1 月 8 日隧洞 0+312-0+314 段大塌方停工 , 通顶2012 年 2 月 3 日隧洞 0+34-0+36 段大塌方。
2012 年 3 月 2 日隧洞 0+317 段大塌方，通顶2012 年 3 月 3 日隧洞 0+36 段大塌方2012 年 3 月 25 日隧洞 0+53 大段塌方，通顶2012 年 6 月 5 日竖井停工2012 年 6 月 12 日隧洞 0+247 段大塌方，通顶2012 年 6 月 22 日隧洞 0+115段大塌方2012 年 7 月 20 日因隧洞 0+247、 0+115段塌方进出口全面停工2012 年 8 月 21 日竖井排水沉井开始施工2012 年 9 月 30 日进出口恢复施工2012 年 10 月 20 隧洞 0+136 处，流沙塌方贯通竖井，进口段封闭停工，出口单面施工2012 年 12 月 17 日，隧洞贯通2013 年 1 月 25 日隧洞混凝土浇筑完成2013 年 1 月 27 日竖井二期混凝土浇筑2013 年 1 月 29 隧洞有压段开始回填灌浆2013 年 2 月 17 隧洞开始过水2013 年 5 月 6 日启闭机房开始新建2013 年 6 月 10 日启闭机房完工2013 年 7 月 25 隧洞平洞回填灌浆结束2013 年 8 月 3 隧洞平洞固结灌浆开始2013 年 8 月 21 隧洞平洞固结灌浆结束2014 年 1 月 6 竖井回填灌浆开始2014 年 1 月 10 竖井回填灌浆结束2013 年 12 月 6 日竖井固结灌浆开始2013 年 12 月 23 日竖井固结灌浆结束2014 年 1 月 6 日闸门，启闭机开始安装2014 年 1 月 16 日闸门，启闭机开始安装进度滞后原因分析工期未能按原计划完成，造成工期延长主要有以下因素： 1. 设计地勘与施工现场相差太大，原设计方案不能满局实际施工需要；2. 设计变更不能和施工同步，变更方案迟迟不能批准；3. 工地对外交通道路连接公路受雨季影响，场外施工材料不能及时运至工地；4. 隧洞开挖试验方法太多，除冰冻法，顶管法没有进行试验，试验工作持续时间较长；5. 由于设计变更后工程量增加较多，造成施工强度增加。
第四章 主要施工方法该隧洞位于鸭子塘水库左岸山体，地层岩层第四系残破积全风化花岗岩，结构松散，厚 3-5 米，分布于表层，施工揭露全风化带厚度达 50 米，结构松散，透水率 q 值在弱 -中等，地下水位埋深哟 3-15米，全部基本位于洞顶以上，活动中等，加之岩土基本全部处于饱和状态并排水性差， 使得在开挖过程中出现多处出水， 以至于在开挖时全隧洞没有发现块状石块， 全部为全风化沙土，。
