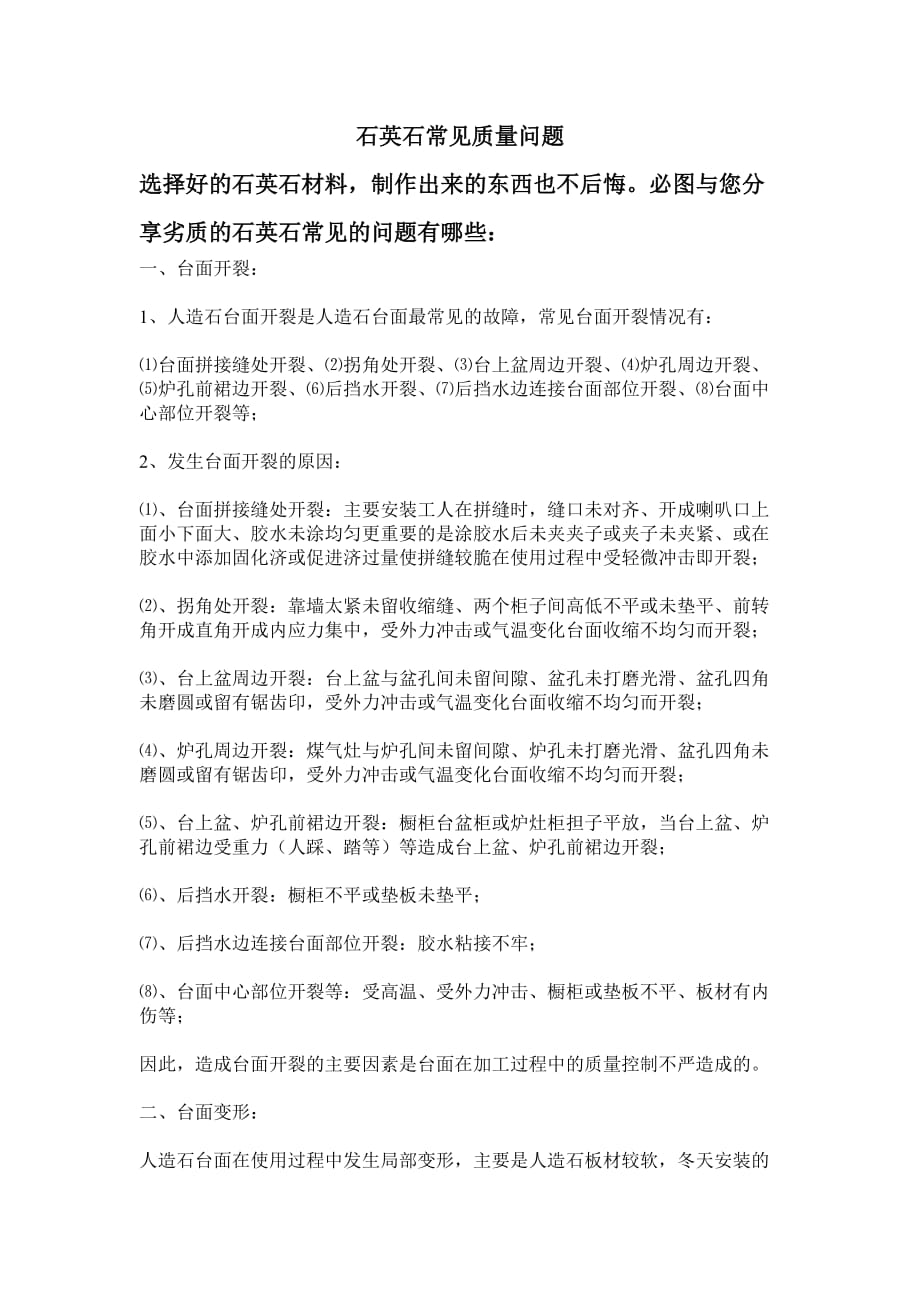

石英石常见质量问题选择好的石英石材料，制作出来的东西也不后悔必图与您分享劣质的石英石常见的问题有哪些：一、台面开裂：1、人造石台面开裂是人造石台面最常见的故障，常见台面开裂情况有：⑴台面拼接缝处开裂、⑵拐角处开裂、⑶台上盆周边开裂、⑷炉孔周边开裂、⑸炉孔前裙边开裂、⑹后挡水开裂、⑺后挡水边连接台面部位开裂、⑻台面中心部位开裂等；2、发生台面开裂的原因：⑴、台面拼接缝处开裂：主要安装工人在拼缝时，缝口未对齐、开成喇叭口上面小下面大、胶水未涂均匀更重要的是涂胶水后未夹夹子或夹子未夹紧、或在胶水中添加固化济或促进济过量使拼缝较脆在使用过程中受轻微冲击即开裂；⑵、拐角处开裂：靠墙太紧未留收缩缝、两个柜子间高低不平或未垫平、前转角开成直角开成内应力集中，受外力冲击或气温变化台面收缩不均匀而开裂；⑶、台上盆周边开裂：台上盆与盆孔间未留间隙、盆孔未打磨光滑、盆孔四角未磨圆或留有锯齿印，受外力冲击或气温变化台面收缩不均匀而开裂；⑷、炉孔周边开裂：煤气灶与炉孔间未留间隙、炉孔未打磨光滑、盆孔四角未磨圆或留有锯齿印，受外力冲击或气温变化台面收缩不均匀而开裂；⑸、台上盆、炉孔前裙边开裂：橱柜台盆柜或炉灶柜担子平放，当台上盆、炉孔前裙边受重力（人踩、踏等）等造成台上盆、炉孔前裙边开裂；⑹、后挡水开裂：橱柜不平或垫板未垫平；⑺、后挡水边连接台面部位开裂：胶水粘接不牢；⑻、台面中心部位开裂等：受高温、受外力冲击、橱柜或垫板不平、板材有内伤等；因此，造成台面开裂的主要因素是台面在加工过程中的质量控制不严造成的。
二、台面变形：人造石台面在使用过程中发生局部变形，主要是人造石板材较软，冬天安装的台面未留收缩缝等造成的；这与板材质量和加工质量有关；三、台面局部变色：一种是：深色板或浅色板沾上水或有色液体而变色，深色板变浅或发白，浅色板起水印等，这主要是板材的填充物用的是碳酸钙（俗称钙板）而非氢氧化铝造成；另一种情况是在阳光长时间照射下变色，是板材抗紫外线的能力差，色素不稳定造成，原因是色桨质量差，不稳定通过上述分析，造成台面开裂的主要原因是加工质量为主；台面变形的主要原因是板材质量和加工质量；台面变色的主要原因是板材质量为主。
