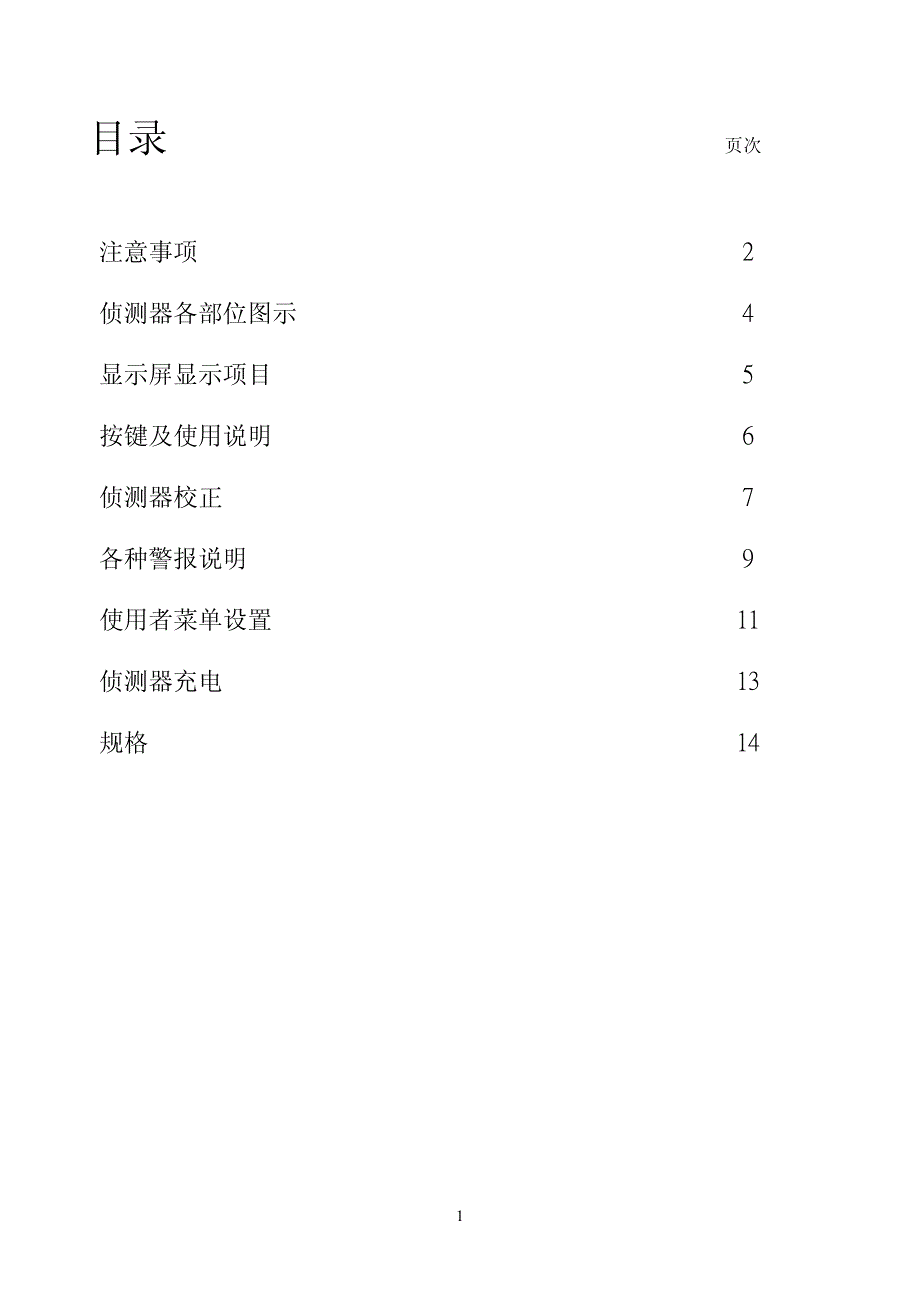

1 目录 页次 注意事项 2 侦测器各部位图示 4 显示屏显示项目 5 按键及使用说明 6 侦测器校正 7 各种警报说明 9 使用者菜单设置 11 侦测器充电 13 规格 14 2 注意事项：注意事项： (1) 使用前请详阅说明书 (2) 为安全起见，本侦测器应由合格人员操作维护 (3) 使用替代零件可能导致本质安全防爆失效 (4) 原厂建议使用侦测器前以气体浓度超过高警报设定点的气体测试 探头对测试气体的反应，并确认警报灯和警报声正常，读值不正 确应立即校正 (5) 建议第一次使用前或在探头遭污染时，用标准气体校正本气体侦 测器，而后定期做校正，建议至少每 180 天（六个月）做一次校 正 (6) 可燃性气体探头出厂时是以甲烷校正（50%LEL methane） ，如用以 侦测其它可燃性气体，应以目标气体校正 (7) 超出范围的%LEL 读值可能代表浓度已达爆炸程度 (8) 请勿在危险区域更换电池或充电 (9) 除非说明书中有说明，或是说明书中列为可更换的零件， 请勿拆 卸或调整本侦测器，更换零件请用原厂零配件 (10) 请勿将侦测器浸入水或其它液体中。
(11) 避免可燃性气体探头接触到铅（lead） 、硅（silicones）和碳氢氯化 物（chlorinated hydrocarbons） 虽然某些有机蒸气（如有铅汽油和 碳氢卤素）可能使探头暂时失效，但多数情况下经校正即可恢复 正常 (12) 任何读值快速跳升并随即下降或读值呈不稳定变化可能表示气体 浓度已超过量测上限，存在危险 3 (13) 本侦测器应使用原厂提供的充电器充电，否则可能导致火灾或爆 炸 (14) 详读充电器所提供的使用说明及注意事项，否则易导致火灾、电 击，或造成其它的人身伤害 (15) 不要以灌充丁烷的打火机测试可燃性气体探头，这么做会使探头 受损 4 GasAlertMicro Clip 侦测器的各部位图示： GasAlertMicro Clip 侦测器的各部位图示： 项目 描述 项目 描述 ① 视觉报警 LED 灯 ② 液晶显示屏（LCD） ③ 听觉报警器 ④ 按钮 ⑤ 传感器 ⑥ 充电界面 ⑦ 鳄鱼夹 5 显示屏显示项目： 显示屏显示项目： 项目 描述 项目 描述 ① 警报状况 ② 传感器自动跨度调整 ③ 气瓶 ④ 气体标识 ⑤ 电量指示 ⑥ 静音模式 ⑦ 数值 ⑧ 传感器自动归零 6 侦测器按键及使用说明： 侦测器按键及使用说明： 按钮 描述 按钮 描述 ? 启动检测仪，按○ ? 关闭检测仪，按住○直到 OFF（关机）标识倒计时完成，LCD 关闭。
? 查看 TWA，STEL 和最大值（MAX） ，按○两次；清除 TWA，STEL 和 MAX 值，待屏幕出现 RESET（复位）时，按○ ? 使检测仪进入校准操作，按住○，检测仪先完成 OFF 倒计时，继续 按住○，显示屏暂时关闭，然后出现 CAL 倒计时CAL 倒计时完成 后放开○‧ ? 开启背景照明灯，按○ ? 确认已锁定的报警，按○ 7 侦测器校正： 侦测器校正： 流 程 显示屏显示 流 程 显示屏显示 1. 在干净的环境中， 按住○直至屏幕出现 OFF 倒数计时， 侦测器暂时关闭后，仍需继续按住○ 2. 侦测器重新启动，屏幕显示 CAL 倒数计时，按住○直 至倒数计时结束，随即进入校正状态 3. 显示屏 闪烁，此时侦测器自动将所有探头归 零，并对氧气探头进行校正如自动归零失败，则不 能进行校正自动归零完成后，屏幕显示 APPLY GAS （灌入标准气体） 4. 显示屏 符号闪烁时以250-500毫升/分钟 流量灌入标准气体做 SPAN 校正 当足量的标准气体被 检测到（约 30 秒钟）后，侦测器会发出一次哔声， 闪烁直到校正完成 5. 显示屏会在每种气体上方显示 CAL DUE 及距离下次校 正到期剩余的天数。
注意：校正盖仅能在校正过程中使用标准气体存在可能会导致读数不准确 8 加入校正气体连接示意图： 加入校正气体连接示意图： 9 侦测器的各种警报 侦测器的各种警报 以下表格列出了侦测器的各种警报情况： 警报类型 显示屏显示 以下表格列出了侦测器的各种警报情况： 警报类型 显示屏显示 低警报： ‧ 慢速警报声 ‧ 警报灯慢速闪烁 ‧ 显示屏 LOW和警报中气体闪烁 ‧ 侦测器震动 高警报： ‧ 快速警报声 ‧ 警报灯快速闪烁 ‧ 显示屏 HIGH和警报中气体闪烁 ‧ 侦测器震动 TWA 警报： ‧ 慢速警报声 ‧ 警报灯慢速闪烁 ‧ 显示屏TWA 和警报中气体闪烁 ‧ 侦测器震动 STEL 警报： ‧ 快速警报声 ‧ 警报灯快速闪烁 ‧ 显示屏STEL 和警报中气体闪烁 ‧ 侦测器震动 多种气体警报： ‧快慢交替的警报声及警报灯 ‧ 显示屏STEL 和警报中气体闪烁 ‧ 侦测器震动 10 工作中哔声: ‧ 每 10 秒钟一声哔声 探头故障警报: ‧ 显示屏显示 ERR 电力不足报警: （工作中哔声功能关闭） ‧ 侦测器每五秒钟发出一声哔声 ‧ 显示屏电力不足符号及闪烁 自动关机警报: ‧ 侦测器发出八声哔声，警报灯闪烁八次 ‧ 侦测器震动 ‧ 关机前显示屏显示 OFF 字样 正常关机: ‧ 侦测器发出八声哔声，警报灯闪烁八次 ‧ 侦测器震动 注意：警报方式可设置成锁定模式或非锁定模式。
进入 GasAlertMicro Clip 功 能表的警报锁定选项可确认设定如果侦测器设置为静音模式，在警报 出现时只有震动警报启动（听觉警报和视觉警报均被关闭） ；如果侦测器 设置为 IR 静音模式，则视觉警报和震动警报启动（听觉警报关闭） 背景灯光在任何警报条件下均启动 11 使用者菜单设置 使用者菜单设置 GasAlertMicroClip Configurator 软件专门用于更改使用者菜单中的设置 详细的设 置方法请参考“菜单设置指南” 以下为可更改的用户选项： 1. 探头设置（H2S, CO, O2,及 LEL） ? Disabled: 关闭探头，探头关闭则侦测器不侦测这项气体 ? Cal Gas: 设定每一种探头校正时，使用校正气体的浓度 ? Cal Interval: 距离下次校正的剩余天数 ? Low Alarm: 低限警报设置点 ? High Alarm: 高限警报设置点 ? TWA Alarm: 时间加权平均值（TWA）警报点设置（仅适用于有害气体 探头） ? STEL Alarm: 短时间暴露限值（STEL）警报点设置（仅适用于有害气体 探头） ? STEL Interval: 改变短时间暴露时间限值（5 至 15 分钟，仅适用于有害气 体探头） 。
? Daily Bump Test: 24 小时内若未对侦测器进行冲击测试则发出警报 ? Nominal: 允许被检测的周围空气浓度设定为 20.9%vol 或 20.8%vol. ? O2 Auto-Calibration: 开机时自动执行氧气校正 ? LEL By Vol CH4 (可燃性气体单位): 显示可燃性气体单为%vol CH4 (% vol 甲烷) 12 2.使用者选项 ? Force Calibration: 开机时若校正逾期，会强制侦测器进入校正状态 ? Latching Alarms（警报锁定功能）:警报锁定功能启动时，一有气体警报 状况产生，警报声和警报灯持续到使用者按键确认警报状况 ? Safe Mode(安全显示功能): 启动此功能时，侦测器正常环境下显示屏会 显示＂Safe＂而不显示气体读值 ? IR Stealth Mode: 此功能开启后，听觉报警和背景灯功能关闭，仅震 动警报器和 LED 视觉警报功能开启 ? Cal Due Lock: 开机时若校正逾期，侦测器则不能使用此外还可以 确保侦测器已经被 IR 设备校正 ? Confidence Beep: 开启工作中哔声功能 ? Stealth Mode(秘密模式): 此功能开启后，侦测器不发出警报声和警 报灯，仅震动警报功能开启。
? Language (语言设置)：根据使用者需要可选择英语，法语，德语，西 班牙语或葡萄牙语模式 13 侦测器充电 侦测器充电 每个工作日结束后应该为侦测器充电充电时，将充电插头插好（如下图所示） 连续充电 2 到 3 个小时侦测器必须在非危险环境下充电 维护保养 维护保养 定期执行以下基本维护保养，让侦测器保持最佳状况： ‧ 定期校正和测试 ‧ 保存操作、校正和警报事件的记录 ‧ 以软布擦拭侦测器外部，不要使用溶剂、清洁剂、肥皂、亮光剂或任何化学 药剂 ‧ 禁止将侦测器浸泡于水或其它液体中 14 规格 规格 尺寸：尺寸：10.75 x 6.00 x 3.63 厘米 重量：重量：160 公克 操作温度：操作温度：-20°C to +58°C 可燃性气体探头：+50°C to +58°C 储存温度：储存温度：-40°C to +50°C 操作湿度：操作湿度：0%至 95%相对湿度（非冷凝） 报警设定点：报警设定点：由使用者自行设定 侦测范围： 侦测范围： 硫化氢: 0 - 100 ppm (1 ppm increments) 一氧化碳: 0 - 500 ppm (1 ppm increments) 氧气: 0 - 30.0% vol. (0.1% vol. increments) 可燃性气体(LEL): 0 - 100% (1% increments) 探头种类： 探头种类： H2S：电化学式探头 CO：电化学式探头 O2：电化学式探头 可燃性气体：触煤式探头 氧气检测原理：氧气检测原理：毛细管控制电化学式探头 警报种类：警报种类：TWA 报警，STEL 报警，低限报警，高限报警，多气体报警，电量不足报警，置 信音提示，自动关机报警。
警报声：警报声： 95db 警报灯：警报灯：两个红色 LED 灯 显示屏：显示屏：大型 LCD 液晶显示屏 背景灯：背景灯：按下按钮后开启，5 秒钟后关闭在警报发生时亦会开启 电池工作时间：电池工作时间： 1 只可充电式锂电池可工作 8 到 14 小时 充电器：充电器：GasAlertMicroClip 专用充电器 首次充电时间：每组电池 2-3 小时 正常充电时间：每组电池 2-3 小时 。
