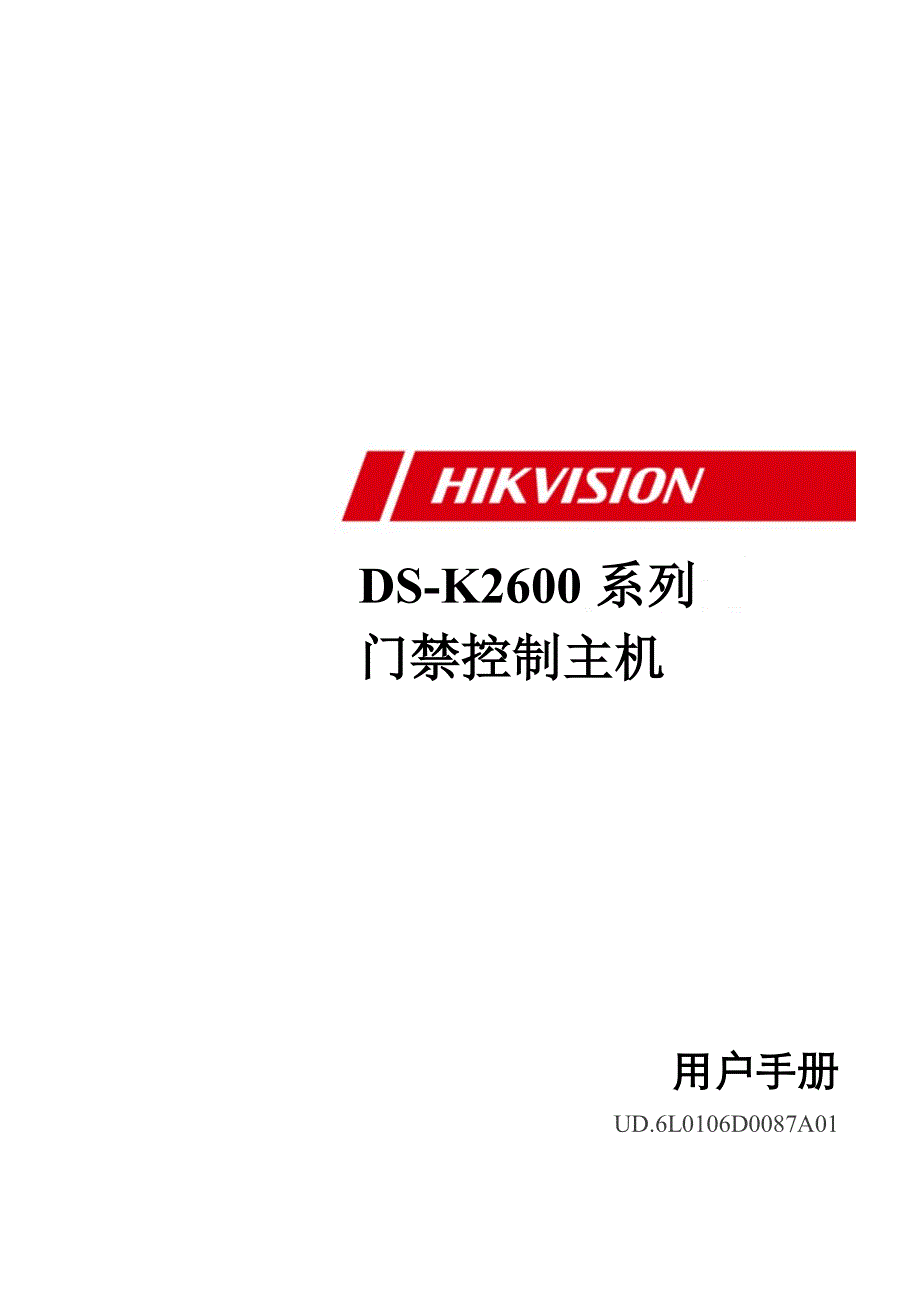

DS K2600 系列系列 门禁控制主机门禁控制主机 用户手册用户手册 UD 6L0106D0087A01 DS K2600 系列门禁控制主机 用户手册 1 非常感谢您购买我司产品 如您有任何疑问或需求请随时联系我们 本手册适用于 以下产品 产品产品系列系列 产品产品型号型号 产品名称产品名称 门禁控制主机 DS K2601 单门禁控制主机 DS K2602 双门禁控制主机 DS K2604 四门禁控制主机 我们已尽量保证手册内容的完整性与准确性 但也不免出现技术上不准确 与产品 功能及操作不相符或印刷错误等情况 如有任何疑问或争议 请以海康威视最终解释为 准 产品和手册将实时进行更新 恕不另行通知 本手册内容仅为用户提供参考指导作用 不保证与实物完全一致 请以实物为准 本手册中提到的部件 组件和附件仅作说明之用 不代表购买机型的配置 详细配 置请以装箱清单为准 本手册为基本功能指导 需要了解功能请参考iVMS 4200用户手册 安全使用注意事项安全使用注意事项 在本文中可能出现下列标志 它们所代表的含义如下 符号 说明 警告 表示有中度或低度潜在危险 如果不 能避免 可能导致人员轻微或中等伤 害 注意 表示有潜在风险 如果忽视这些文本 可能导致设备损坏 数据丢失 设备 性能降低或不可预知的结果 说明 表示是正文的附加信息 是对正文的 强调和补充 警告 警告 本产品安装使用中 必须严格遵守国家和使用地区的各项电气安全规程 请使用正规厂家提供的电源适配器 在接线 拆装等操作时请将电源断开 勿带电操作 DS K2600 系列门禁控制主机 用户手册 2 如果设备工作不正常 请联系购买设备的商店或最近的服务中心 不要以任何方式拆 卸或修改设备 对未经认可的修改或维修所导致的问题 本公司不承担责任 注意 注意 请不要使物体摔落到设备上或大力震动设备 并使设备远离存在磁场干扰的地点 避 免将设备安装到表面震动或容易受到冲击的地方 忽视此项可能会损坏设备 请不要在高温 超过 65 或低温 低于 20 或高湿度地点安装设备 提供良好的通风环境 请勿在潮湿环境下操作 请勿在易爆环境中操作 保持产品表面清洁和干燥 避免接触裸露电路 产品加电时 请勿接触裸露的接点和部件 DS K2600 系列门禁控制主机 用户手册 3 目录目录 1 1 产品功能概述产品功能概述 1 1 1 1 产品介绍 1 1 2 产品功能 1 2 2 主板外观主板外观 2 2 2 1 正面外观说明 2 2 1 1 DS K2601 正面外观 2 2 1 2 DS K2602 正面外观 3 2 1 3 DS K2604 正面外观 4 2 2 灯号及开关示意图及说明 5 2 2 1 DS K2600 系列灯号及开关示意图 5 2 2 2 DS K2600 系列灯号及开关说明 8 3 3 连接端子说明连接端子说明 9 9 3 1 连接端子及端子说明 9 3 1 1 DS K2601 连接端子及端子说明 9 3 1 2 DS K2602 连接端子及端子说明 13 3 1 3 DS K2604 连接端子及端子说明 17 4 4 安装说明安装说明 2222 4 1 电气组布局图 22 4 2 电气组外部接线端子定义 23 4 2 1 DS K2601 电气组外部接线端子定义 23 4 2 2 DS K2602 电气组外部接线端子定义 23 4 2 3 DS K2604 电气组外部接线端子定义 23 4 3 读卡器安装示意图 24 4 3 1 韦根读卡器接法 24 4 3 2 RS485 读卡器连接 25 DS K2600 系列门禁控制主机 用户手册 4 4 4 电锁安装示意图 26 4 4 1 阴极锁安装示意图 26 4 4 2 磁力锁 阳极锁安装示意图 26 4 5 外接报警设备示意图 27 4 6 开门按钮接线图 27 4 7 门磁侦测连接说明 28 4 8 电源供应器安装示意图 28 4 9 防区报警输入端子接线图 29 4 9 1 常开状态探测器接线图 29 4 9 2 常闭状态探测器接入 29 5 5 设定设定 3030 5 1 硬件初始化设定 30 5 2 继电器输出 NO NC 选择示意图 30 5 2 1 门锁继电器输出状态示意图 30 5 2 2 报警继电器输出状态示意图 31 6 6 软件使用流程软件使用流程 3232 7 7 发卡器配置发卡器配置 3333 8 8 门禁硬件配置门禁硬件配置 3434 8 1 控制器管理 34 8 1 1 界面介绍 34 8 1 2 添加设备 35 8 1 3 修改设备 36 8 1 4 远程配置 38 8 2 门禁点管理 42 8 2 1 分组添加 42 8 2 2 门禁点导入 42 9 9 门禁权限配置门禁权限配置 4444 9 1 人员管理 44 DS K2600 系列门禁控制主机 用户手册 5 9 1 1 部门管理 44 9 1 2 人员管理 44 9 2 卡片管理 45 9 3 门禁权限 46 9 3 1 添加权限 46 9 3 2 查询门禁权限 49 9 3 3 删除门禁权限 49 9 3 4 门禁权限下载 50 10 10 门禁控制门禁控制 5252 10 1 状态监控 52 10 1 1 界面介绍 52 10 1 2 门禁反控 52 10 1 3 门禁状态 54 10 1 4 实时事件 54 10 2 门禁事件 55 11 11 系统维护系统维护 5656 11 1 日志检索 56 11 1 1 界面介绍 56 11 1 2 配置日志查询 56 11 1 3 控制日志查询 57 12 12 技术参数技术参数 5858 DS K2600 系列门禁控制主机 用户手册 1 1 产品功能概述产品功能概述 1 1 产品介绍产品介绍 DS K2600系列门禁主机是新一代的门禁主机 功能强大 设备运行稳定 采用最 新的架构设计 具有TCP IP网络通讯接口设计 通讯数据采用特殊加密机制处理 可脱 机运行 具有防拆设计 1 2 产品功能产品功能 32 位高速处理器 性能强劲 速度快 支持 TCP IP 网络通信 网速自适应 通讯数据采用特殊加密处理 更安全 无泄密 之忧 主机可支持长度为 20 位的卡号识别和存储 主机可存储 10 万笔合法卡 30 万笔刷卡记录 主机支持多门互锁功能 反潜回功能 多重卡开门功能 首卡开门功能 超级卡和超 级密码开门 升级功能 中心远程开门功能 主机具读卡器防拆报警功能 门未关妥报警功能 门被外力开起报警功能 开门等待 超时报警功能 胁迫卡和胁迫码报警功能 黑名单报警 非法卡超次刷卡报警功能 主机报警输入支持防短 防剪功能 主机同时支持 RS485 接口和韦根接口读卡器的接入 RS485 接口采用双接口设计 支 持环路断点故障检测和冗余功能 韦根格式支持 W26 W34 格式 无缝兼容第三方韦 根接口读卡器 主机支持普通卡 残疾人卡 黑名单 巡更卡 来宾卡 胁迫卡 超级卡等多种卡片类型 多种状态灯显示功能 支持 NTP 校时 手动校时 自动校时功能 脱机记录保持功能 支持纪录储存空间不足警告功能 主机具有备用电池设计 看门狗设计 防拆功能 主机断电后数据可以永久保存 DS K2600 系列门禁控制主机 用户手册 2 2 主板外观主板外观 2 1 正面外观说明正面外观说明 2 1 1 DS K2601 正面外观正面外观 图2 1 DS K2601 主板正面 DS K2600 系列门禁控制主机 用户手册 3 2 1 2 DS K2602 正面外观正面外观 图2 2 DS K2602 主板正面 DS K2600 系列门禁控制主机 用户手册 4 2 1 3 DS K2604 正面外观正面外观 图2 3 DS K2604 主板正面 DS K2600 系列门禁控制主机 用户手册 5 2 2 灯号及开关灯号及开关示意图及示意图及说明说明 2 2 1 DS K2600 系列灯号及开关示意图系列灯号及开关示意图 图2 4 DS K2601 灯号及开关示意图 DS K2600 系列门禁控制主机 用户手册 6 图2 5 DS K2602 灯号及开关示意图 DS K2600 系列门禁控制主机 用户手册 7 图2 6 DS K2604 灯号及开关示意图 DS K2600 系列门禁控制主机 用户手册 8 2 2 2 DS K2600 系列灯号及开关说明系列灯号及开关说明 灯及开关 序号 灯及开关说明 DS K2601 DS K2602 DS K2604 1 主机电源指示灯 2 报警继电器输出状态 NC NO 选择 3 报警继电器输出指示灯 4 下行读卡器 RS485 通讯指示灯 5 网络状态指示灯 6 开门继电器输出指示灯 7 门锁继电器输出状态 NC NO 选择 8 运行指示灯 9 硬件初始化或一般工作选择 10 主板拨码设定开关 保留功能 表2 1 DS K2600 系列灯号及开关描述 DS K2600 系列门禁控制主机 用户手册 9 3 连接端子说明连接端子说明 3 1 连接端子连接端子及端子说明及端子说明 3 1 1 DS K2601 连接端子连接端子及端子说明及端子说明 图3 1 DS K2601 主机连接端子 DS K2600 系列门禁控制主机 用户手册 10 端子序 号 DS K2601 A1 门锁电源 GND 接地端 A2 12V 门锁电源输出 A3 读头电源 GND 接地端 A4 12V 读头电源输出 A5 韦根读头 2 GND 接地端 A6 W0 韦根读头数据输入 Data0 A7 W1 韦根读头数据输入 Data1 A8 BZ 读卡器蜂鸣器控制输出 A9 ERR 读卡器灯号控制输出 无效卡输出 A10 OK 读卡器灯号控制输出 有效卡输出 A11 韦根读头 1 GND 接地端 A12 W0 韦根读头数据输入 Data0 A13 W1 韦根读头数据输入 Data1 A14 BZ 读卡器蜂鸣器控制输出 A15 ERR 读卡器灯号控制输出 无效卡输出 A16 OK 读卡器灯号控制输出 有效卡输出 B1 防区输入 Z1 防区报警接入端 1 只支持联动报警继电器做 输出 B2 GND 接地端 B3 Z2 防区报警接入端 2 只支持联动报警继电器做 输出 B4 Z3 防区报警接入端 3 只支持联动报警继电器做 输出 B5 GND 接地端 B6 Z4 防区报警接入端 4 只支持联动报警继电器做 输出 B7 电锁 D1 门 1 门锁继电器输出 干接点 B8 D1 DS K2600 系列门禁控制主机 用户手册 11 B9 门磁输入 S1 门 1 门磁侦测输入 B10 GND 信号接地 B11 开门按钮 B1 门 1 开门按钮输入 B12 GND 信号接地 C1 电源 12V DC12V 正极输入 C2 GND DC12V 接地输入 C3 蓄电池 BAT DC12V 蓄电池正极输入 C4 BAT DC12V 蓄电池负极输入 C5 读头 485 接 口 RS 485A 读卡器 RS485 端接入 C6 RS 485A 读卡器 RS485 端接入 C7 GND 信号接地 C8 RS 485B 读卡器 RS485 端接入 C9 RS 485B 读卡器 RS485 端接入 C10 GND 信号接地 C11 主机 485 接 口 RS 485C 暂无此功能 C12 RS 485C C13 GND C14 RS 485D C15 RS 485D C16 GND C17 报警输出 NO NC1 报警继电器 1 输出 干接点 C18 COM1 C19 NO NC2 报警继电器 2 输出 干接点 DS K2600 系列门禁控制主机 用户手册 12 C20 COM2 D1 事件输入 C2 事件报警输入 2 D2 GND 信号接地 D3 C1 事件报警输入 1 表3 1 DS K2601 连接端子描述 DS K2600 系列门禁控制主机 用户手册 13 3 1 2 DS K2602 连接端子连接端子及端子说明及端子说明 图3 2。
