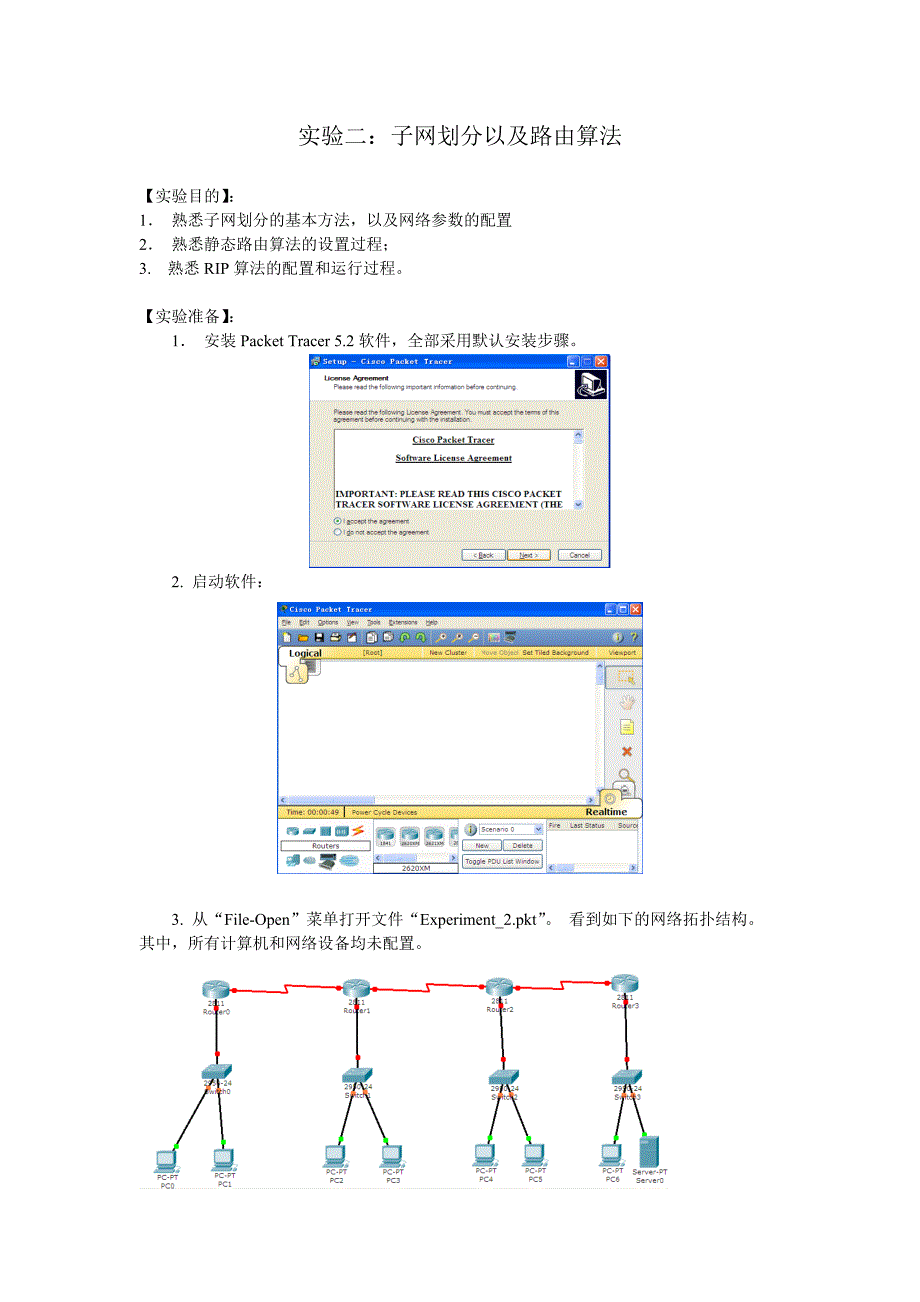

实验二：子网划分以及路由算法【实验目的】：1． 熟悉子网划分的基本方法，以及网络参数的配置2． 熟悉静态路由算法的设置过程；3. 熟悉RIP算法的配置和运行过程实验准备】： 1． 安装Packet Tracer 5.2软件，全部采用默认安装步骤 2. 启动软件： 3. 从“File-Open”菜单打开文件“Experiment_2.pkt” 看到如下的网络拓扑结构其中，所有计算机和网络设备均未配置任务一】：子网划分 假设拥有一个192.168.0.0的网络号（B类地址），为每一个子网分配网络地址设全部子网的掩码为255.255.255.0则可以为每一个子网分配网络地址（子网划分的结果）：1. 子网1： 192.168.1.0/242. 子网2： 192.168.2.0/243. 子网3： 192.168.3.0/244. 子网4： 192.168.4.0/245. 子网5： 192.168.5.0/246. 子网6： 192.168.6.0/247. 子网7： 192.168.7.0/241. 配置主机和服务器的IP地址双击“PC0”，在弹出窗口内选择“Config”属性页，配置PC0的IP地址，子网掩码。
我们假定子网1内， 主机PC0的IP为192.168.1.100）配置PC0的默认路由器（网关）拓扑图上，router 0显然是子网1的网关，其与子网1相连的接口的IP地址为192.168.1.1： 类似的对PC1 进行类似的配置： IP地址：192.168.1.200 (网关一致)配置子网2下的主机PC2,PC3的IP地址，网关为192.168.2.1配置子网3下的主机PC4,PC5的IP地址，网关为192.168.3.1配置子网4下的主机PC5, Server 0的IP地址，网关为192.168.4.12． 配置路由器的接口IP地址； 注意，对于每一个路由器，均有多个类型的网络接口，因此需要多个IP地址其中，与以太网(子网1，2,3,4)相连的接口是“FastEthernet0/0”接口； 而路由器之间则通过串口(Serial0/3/0)连接对于路由器“Router 0”，配置其接口：（1） 以太网（子网1）接口： 其中，on选项表示启动该接口2） 串行接口（子网5）： 该接口要求进行时钟同步，因此设置Clock Rate=64000Hz配置成功以后，把鼠标放在路由器Router 0上一段时间后，可以在提示信息里看到两个接口的IP地址都已经配置成功了。
并且，路由器和子网1之间的线路也变成绿色了（畅通） 实际的路由器上，配置其参数时，大多是以文本界面的方式进行配置，注意看Config页面下方的Equivalent IOS Commands（等价的命令）例如，刚才我们对路由器1的操作，也可以用如下的命令实现：对于路由器“Router 1”，配置其接口：（1） 以太网（子网2）接口：（2） 串行接口（子网5）：（3） 串行接口（子网6）：配置完成后，发现更多的链路变成了绿色对于路由器“Router 2”，配置其接口：（1） 以太网（子网3）接口：（2） 串行接口（子网6）：（2） 串行接口（子网7）：对于路由器“Router 3”，配置其接口：（1） 以太网（子网4）接口：（2） 串行接口（子网7）：配置全部完成后，观察网络拓扑，所有的链路已经变成绿色（畅通）但此时仅是物理联通，路由表并没有配置无法跨在子网之间进行IP数据报的传递3． 查看路由表： 在Packet Tracer主窗口的右侧，找到按钮“Inspect”，即放大镜图标，点击后，在路由器Router 0上单击，选择“Routing Table”，查看其路由表发现路由表只有两项，都是Router0直接相连的子网。
4． 测试与服务器(192.168.4.200)之间的连通性：（肯定是不通的，测试一下再说）（1） 双击PC0的图标，在弹出窗口中，选择“Desktop”页面，上面放置了该主机可以提供的应用程序（当然也是模拟出来的）（2） 选择“command prompt”图标，弹出类似于Windows的CMD命令行窗口3） 输入： ping 192.168.4.200，发现服务器无法连通（因为没有配置路由）【任务二】：配置静态路由（为每一个路由器人为地设置到达每一个子网的路由）1． Router 0的静态路由：（1） 双击路由器router 0, 在Config窗口里，选择route -> static为每一个子网增加静态路由2） 在弹出的窗口内输入，到达子网2的静态路由，然后单击“add”加入路由表注意： 这里Next Hop指的是下一跳路由器中距离靠近当前路由器（因为要配它的路由表）最近的一个接口的IP地址3）按照类似的方式，配置到达子网192.168.3.0, 192.168.4.0, 192.168.6.0 , 192.168.7.0的静态路由配置的结果如下：（用Inspect查看Router0的路由表）2． Router 1的静态路由：按类似的方法配置，最后结果为：3． Router 2的静态路由：按类似的方法配置，最后结果为：4． Router 4的静态路由：按类似的方法配置，最后结果为：5． 测试主机之间的连通性(1) 连接Server 0主机上的Web服务器。
双击Server 0主机，在Config窗口内，查看http服务器的配置：双击客户主机PC1，在Desktop窗口内，点击“Web Browser”虚拟应用，在浏览器的地址栏内，输入http://192.168.4.200, 以便连接http服务器结果表明，PC1和Server 0之间可以通信当然，也可以用ping命令测试任意两台计算机之间的连通性任务二】：配置RIP动态路由动态路由协议采用自适应路由算法，能够根据网络拓扑的变化而重新计算机最佳路由RIP的全称是Routing Information Protocol,是IGP，采用Bellman-Ford算法RFC1058是RIP version 1标准文件，RFC 2453是RIP Version 2的标准文档 针对实验任务一划分的子网，配置路由器执行RIP算法，动态产生路由表1． 配置路由器router 0执行RIP算法，并标明其直接相连的网络；单击router 0的图标，点击Config窗口选择左侧的ROUTING下面的RIP项，出现如下的窗口，允许配置路由器执行RIP算法把router 0直接相连的网络号添加到路由表内，如下的所示：注意观察，随着配置RIP算法的操作（我们用的是图形界面的方式），“Equivalent IOS Commands”窗口中显示的等价操作命令。
如果是在cmd窗口中采用文本命令配置路由器的RIP算法，则应该用以下命令完成：2． 配置路由器router 1执行RIP算法，并标明其直接相连的网络；3． 配置路由器router 2执行RIP算法，并标明其直接相连的网络；4． 配置路由器router 2执行RIP算法，并标明其直接相连的网络5． 检查每一个路由器的路由表配置完成后，每一个路由器均执行RIP算法，相互交换路由信息，可以用INSPECT放大镜查看它们的路由表（方式一） 也可以用路由命令进行查看（方式二，以router 0为例），如下：（1） 单击路由器router0的图标，选择CLI命令行窗口2） 输入en命令进入路由器配置状态；系统提示符变成“Router0#”(之前，可以按键盘的回车键，以便出现Router0>提示符)；（3） 输入sh ip route命令，查看路由表注意观察查询的结果，路由项分成C, R两类，分别代表直接交付路由，和由RIP生成的路由其中，[120/1]中的120表示管理距离（对于RIP为固定值），用于度量RIP产生路由的可信度OSPF的管理距离为110[120/1]中的1表示，距离该子网的metic（距离），自己验证一下。
思考： 路由器如何通过相互交换信息获得（更新）自己的路由表？6. 查看路由器交换RIP报文的过程：（1）选中Packet Tracer主窗口右下角的“Simulation”按钮，进入模拟模式： 该模式下，能够查看报文的交换过程2）选中“Edit Filter”按钮，将除RIP和UDP之外的选项全部去除（只捕获符合RIP和UDP的报文）（3） 连续点击“capture/forwoad”按钮，观察网络上产生的RIP v1报文传递的方向4）双击任何一个RIPv1报文，可以查看报文的详细内容在outbound PDU detail窗口内，可以查看报文的详细信息，包括RIP报文的具体内容（请自己结合RIP算法的运行过程分析）。
