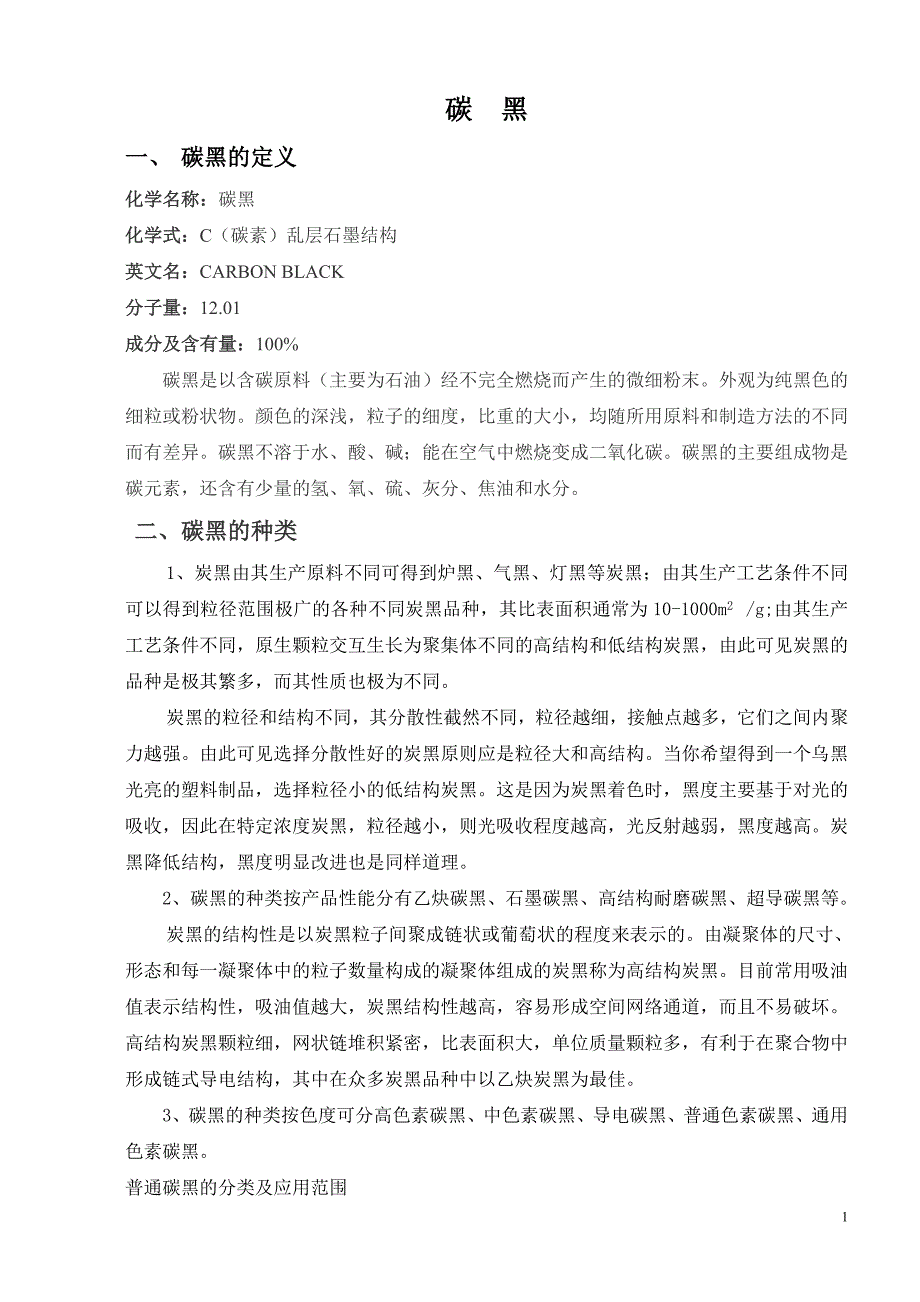

碳 黑一、 碳黑的定义化学名称：碳黑 化学式：C（碳素）乱层石墨结构英文名：CARBON BLACK 分子量：12.01 成分及含有量：100% 碳黑是以含碳原料（主要为石油）经不完全燃烧而产生的微细粉末外观为纯黑色的细粒或粉状物颜色的深浅，粒子的细度，比重的大小，均随所用原料和制造方法的不同而有差异碳黑不溶于水、酸、碱；能在空气中燃烧变成二氧化碳碳黑的主要组成物是碳元素，还含有少量的氢、氧、硫、灰分、焦油和水分 二、碳黑的种类1、炭黑由其生产原料不同可得到炉黑、气黑、灯黑等炭黑；由其生产工艺条件不同可以得到粒径范围极广的各种不同炭黑品种，其比表面积通常为10-1000m2 /g;由其生产工艺条件不同，原生颗粒交互生长为聚集体不同的高结构和低结构炭黑，由此可见炭黑的品种是极其繁多，而其性质也极为不同炭黑的粒径和结构不同，其分散性截然不同，粒径越细，接触点越多，它们之间内聚力越强由此可见选择分散性好的炭黑原则应是粒径大和高结构当你希望得到一个乌黑光亮的塑料制品，选择粒径小的低结构炭黑这是因为炭黑着色时，黑度主要基于对光的吸收，因此在特定浓度炭黑，粒径越小，则光吸收程度越高，光反射越弱，黑度越高。
炭黑降低结构，黑度明显改进也是同样道理2、碳黑的种类按产品性能分有乙炔碳黑、石墨碳黑、高结构耐磨碳黑、超导碳黑等炭黑的结构性是以炭黑粒子间聚成链状或葡萄状的程度来表示的由凝聚体的尺寸、形态和每一凝聚体中的粒子数量构成的凝聚体组成的炭黑称为高结构炭黑目前常用吸油值表示结构性，吸油值越大，炭黑结构性越高，容易形成空间网络通道，而且不易破坏高结构炭黑颗粒细，网状链堆积紧密，比表面积大，单位质量颗粒多，有利于在聚合物中形成链式导电结构，其中在众多炭黑品种中以乙炔炭黑为最佳3、碳黑的种类按色度可分高色素碳黑、中色素碳黑、导电碳黑、普通色素碳黑、通用色素碳黑普通碳黑的分类及应用范围SRF碳黑一般用于那些不需要强着色力、高覆盖力或紫外线保护的垃圾袋生产颜色倾向于灰蓝色的，价格便宜，并且相对易于色散，因此那些只配备有单或双螺旋挤塑机的母粒小厂商会选择这种碳黑 HAF碳黑的微粒大小是SRF碳黑微粒的一半，但着色强度是其2倍呈棕红色，其紫外线保护能力明显强于SRF碳黑，且成本低于P碳黑它具备良好的覆盖力， 可以应用在很多方面 P碳黑适用于防紫外线应用以及食品工业中，呈红蓝色 JET碳黑具有最令人满意的色彩明暗度，呈深的，有光泽的黑色。
它的颗粒是最小的，但不易于色散只有那些配备高效剪切混合机的厂商使用JET碳黑时才可取得一致色散度它也是普通碳黑中最昂贵的成本比较显示，较贵的色母粒比便宜的色母粒可以经济地得到较好的生产效果三、分类介绍（特定产品介绍）炭黑可以分好多种角度划分，例如制作方法，可以分炉法、槽法、新工艺等可以从原材料分油法、天然气、混气等还可以跟炭黑的用途分橡胶用炭黑、色素炭黑等主要看您是哪个行业，如果是橡胶行业，可能接触多的是什么N220、N330、N550等，这些是从粒径和结构度方面来分的第一个字母表示硫化速度，第一个数字表示粒径（数字越大，微观颗粒越大，最后两个数字是表示结构度）如果您是色母粒或者是油墨等行业，可能接触多的是色素炭黑，主要看着着色力指标，分高色素、中色素、低色素FW200在任何工业生产的炭黑中，黑度最高的炭黑适用于汽车面漆和其它高品质金属装饰磁漆与所有槽法炭黑一样，FW200有良好的分散性和蓝色色相特黑6容易分散的炭黑，黑度高，设置在分散条件较弱的系统里，也有优良的絮凝稳定性具有偏蓝色相在成本上也有优点，可与高色素炉法炭黑替换用适用于汽车漆和高品质工业面漆、烘干和气干涂料，包括水稀释性系统，在其他树脂系统都适用。
特黑5易分散中黑度炭黑，在所有系统中均有絮凝稳定性，用于工业面漆和零售油漆，很适用于水稀释系统特黑4用途极广的通用炭黑在所有喜用中都有最好的分散性和抗絮凝性在水性涂料中效果显著也可用在配色上Printex®U主要适用于调色中调灰的漆中会有偏棕色相以炉法炭黑配色会得到偏蓝相）包括电泳系统以内，它是水性底漆的理想炭黑，而在上述的系统中，涂料有低的导电性和贮存稳定性特黑100特种炉法调色炭黑，在所有易生问题的系统中，如浮色发花的问题，都能起到解决作用容易分散在一些应用的场合中仅需高速搅拌便达到分散效果炉法碳黑是运用于许多高标准应用场合的高性能碳黑碳黑的纯度和性能的稳定性向来重要，现在更被公认为提高质量的关键产品哥伦比亚公司现已开发出迄今纯度最高的炉法碳黑，即牌号为Ultra®的碳黑Ultra®碳黑有利于多种用途，可提高产品的均一性，增强相容性，改善分散性能，更能改善工艺处理及延长丝网寿命，提高黑度和降低肥料率哥伦比亚的Ultra®高性能碳黑不仅适用于高质量产品，同时亦能达到成本始终的目的碳黑的种类有很多,如乙炔碳黑、石墨碳黑、高结构耐磨碳黑、超导碳黑等炭黑本身的电阻率为0.2-10 欧姆●厘米,若表面上有大量含氧官能团,其电阻率为50欧姆●厘米 型号分为N220、N330、N339、N550、N660、MT等碳黑的种类及应用范围N220 中超耐磨炭黑 本品是一种广泛使用的高补强型炉法炭黑，具有较高的结构性，其耐磨性介于超耐磨炭黑和高耐磨炭黑之间。
本品的吸碘值121g/kg，DBP 吸收值114cm3/100g 用于载重胎、乘用胎等胎面胶，及需要高强度、高耐磨的橡胶制品，如高强度运输带、工业橡胶制品等 本品适用于各种橡胶，与N330炭黑相比，含N220炭黑胶料的耐磨性要高10%~20%,能赋予胶料较高的拉伸强度和抗撕裂强度,并有一定的导电性 N234 新工艺高结构中超耐磨炭黑 本品具有较高的结构,是N200 系列炭黑中补强性和耐磨性较好的一个品种其吸碘值为120g/kg, DBP吸收值125cm3/100g 用于高速轮胎胎面胶和高质量的橡胶制品 使用本品的胶料的耐磨性优于N220、 N242和N339，其耐磨性能比N220约高10%，尤其是在高苛刻度下使用，更能显示出良好的耐磨性能本品的胶料加工性能也较好，压出表面光滑，适用于各种橡胶 N326 低结构高耐磨炭黑 本品吸碘值82g/kg，DBP吸收值72 CM3/100g，具有补强能力较高，生热较低的良好性能 用于要求强度高、生热低的轮胎（包括越野胎）胎面胶料，也适用于输送带、密封制品及其他高质量橡胶工业制品 本品在天然橡胶中具有接近槽黑的胶料物理机械性能，且不延迟硫化速度使用本品的胶料具有较高的拉伸强度、撕裂强度、耐磨性及抗崩花性能。
与其他的高耐磨炉黑相比，胶料定伸应力较低，伸长率较高，拉伸强度相近N330 高耐磨炭黑 N330是应用最为广泛的高耐磨型炭黑，吸碘值82g/kg, DBP吸收值102 cm3/100g，本品的耐磨性能比中超耐磨系列炭黑稍差，但优于槽法炭黑 用于轮胎胎面、帘布胶、胎侧及各种橡胶工业制品 本品是一种补强性能良好的炭黑，能赋予胶料较好的强伸性能、抗撕裂性能、耐磨性和弹性使用本品的乘用胎的滚动损失(滞后损失)在 N300系列炭黑中仅大于N351，比其他品种都小，在胶料中分散和压出性能亦较好，适用于各种合成橡胶和天然橡胶N539 低结构快压出炭黑 本品吸碘值43g/kg，DBP吸收值111 cm3/100g，为N550 炭黑的衍生品种，其结构比 N550稍低，具有中等补强性能，是一种通用的炉法炭黑 用于轮胎胎体胶料，尤其适用于以天然橡胶为主的缓冲层胶料，亦可用于轮胎基部胶料、胶带覆盖胶和其他橡胶制品及电线、电缆护套料中 使用本品的胶料，其压出表面光滑，口型膨胀小硫化胶的拉伸强度和伸长率较高，定伸应力较N550低，弹性和耐疲劳性能均好 N550 快压出炭黑 本品吸碘值43g/kg，DBP吸收值121 cm3/100g，粒子表面光滑，结构高，在软质炭黑中，其补强能力是最高的。
用于轮胎帘布层、胎侧、内胎及压出、压延制品胶料中 本品适用于天然橡胶和各种合成橡胶，易分散，能赋予胶料较高的挺性，压出速度快，口型膨胀小，压出表面光滑硫化胶的耐高温性能及导热性能良好，补强性能、弹性和复原性亦较佳本品用于丁基橡胶内胎时，最好与N660并用N660 通用炭黑 本品的吸碘值36g/kg，DBP 吸收值90 cm3/100g该品种之所以称为通用炉黑，是因其兼具高定伸炉黑的高定伸应力，快压出炉黑的良好加工性能，半补强炉黑的高回弹性和细粒子炉黑的耐屈挠性，因而其应用较为广泛 用于轮胎帘布层、内胎、自行车胎、胶管、胶带、电缆、鞋类及压制品、模型制品等 本品适用于各种橡胶，与半补强炉黑相比，本品具有较高的结构，粒子稍细，在胶料中易分散，硫化胶的拉伸强度、抗撕裂强度和定伸应力较高，而变形小，生热低，弹性和耐屈挠性能良好 N762 非污染低定伸半补强炭黑 本品的吸碘值27g/kg，DBP 吸收值65，具有中等补强性能，其结构低于N774，苯透光率稍低（约90%），不污染橡胶 用于轮胎帘布层、内胎、自行车胎、胶管、胶带、压出及模压制品等胶料 本品可用于各种橡胶，以氯醚橡胶（Hydrin200）为例，使用N762炭黑，其胶料的门尼粘度比N774稍低，伸长率稍高，但电阻比N774高3倍以上。
本品能赋予橡胶较高的弹性和较低的生热N774 非污染高定伸半补强炭黑 本品的吸碘值29g/kg，DBP 吸收值72，具有中等补强性能和非污染低定伸半补强炉黑（N762、N772）相比，二者的比表面种同，苯透光率稍高，（95%左右），结构也稍高其主要特点是溶剂抽出物低，不污染橡胶 用于轮胎帘布层、胎侧、内胎、胶管、胶带等 使用N774炭黑的胶料工艺性能好，填充量也可以很高其硫化胶的弹性高，生热低，动态性能良好硅铝碳黑：由天然煤矸石经研磨而得，现在南方也有软质硅铝碳黑矿床，其化学组成类似高岭土，即为氧化硅和氧化铝的混合物，有机质成分高达45%有半补强效能，俗称硅铝碳黑易混入橡胶，分散性好，可替代部分碳黑做补强剂使用导电碳黑：导电用碳黑所必需的要素是导电性、加工性、高纯度它的材料比例是85-70%的PVC树脂，15-30%的碳黑；分散条件是用加热2辊机装置，温度150℃，分散时间为10分钟皮革用碳黑所必需的要素是：黑度、分散性、分散黏度、溶解性涂料用碳黑所必需的要素是：分散性、蓝色调、黑色度碳粉用碳黑所必需的要素是：安全性、黑度、色调、分散性、带电特性四、碳黑的应用行业（客户所制造的产品）工业用碳黑广泛应用于许多不同工业领域，如印刷油墨，调色剂，涂料，造纸和建材行业。
正确选择碳黑品种取决于最终产品的要求和使用工艺条件作为炉法碳黑的主要制造商，卡博特公司研制了一系列应用于塑料领域的碳黑产品：纤 维V9A32用于塑料的纯碳黑，高纯度、分散性好、高着色力和耐紫外线注 塑M900塑料用的中高色度碳黑，蓝色光，良好的分散性和极佳的耐候性M800标准中色素碳黑，黑度好，着色力强，高光泽，优良的分散性和机械性能BP717高性价比的中色素碳黑，黑度好，极佳的蓝色光和良好的分散性R660R提供较佳的黑度和着色力，广泛应用于调色护 套DL-8、E-570黑度好，着色力强，优良分散性和表面光滑度薄 膜DL-430黑度好，蓝色光，良好的分散性和机械加工性能塑料：塑料工业对碳黑的要求也多种多样一般碳黑被加入热固性或热塑性塑料中以提供颜色，著色或一些特殊功能牌号如Conductex®的碳黑在许多塑料中可提供不同程度的导电性，相反，经氧化处理的碳黑，如Ultra®1255，导电性低，可用于要求具有一定绝缘性的场合所有碳黑都可用于黑色塑料中，使用时要考虑用量，分散性及成。
