ifr-32650-5000mah-3.2v磷酸铁锂规格书

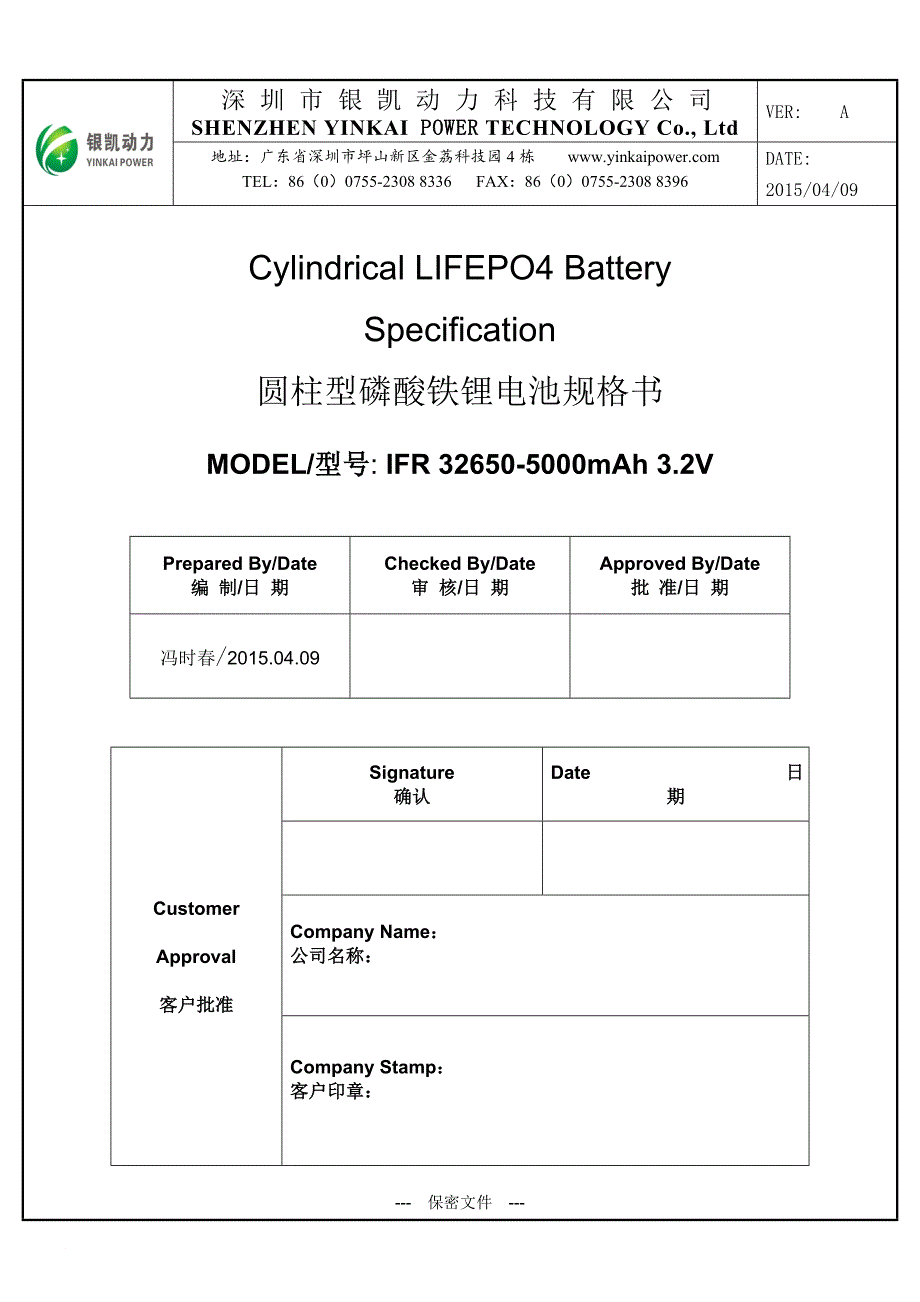

第 11 页 共 11 页 深圳市银凯动力科技有限公司 SHENZHEN YINKAI POWER TECHNOLOGY Co., Ltd VER: A 地址：广东省深圳市坪山新区金荔科技园4栋 TEL：86（0）0755-2308 8336 FAX：86（0）0755-2308 8396 DATE: 2015/04/09 Cylindrical LIFEPO4 Battery Specification 圆柱型磷酸铁锂电池规格书 MODEL/型号: IFR 32650-5000mAh 3.2V Prepared By/Date 编 制/日 期 Checked By/Date 审 核/日 期 Approved By/Date 批 准/日 期 冯时春/2015.04.09 Customer Approval 客户批准 Signature 确认 Date 日期 Company Name： 公司名称： Company Stamp： 客户印章： --- 保密文件 --- Amendment Records （修正记录） Edition (版 本) Description （记 述） Prepared by （编 制） Approved by （批 准） Date （日 期） A First Publish 冯时春 2015/04/09 1 Scope（适用范围） This specification is applied to the reference battery in this Specification that manufactured by Yinkai Power Technology Co., Ltd. 本说明书适用于本书中所提及的银凯动力科技有限公司制造的电池。

2 Product Specification（产品技术规格） Table 1 (表 1) No. (序号) Item （项目） General Parameter (常规参数) Remark （备注） 1 Rated Capacity （额定容量） Typical （标称容量） 5000mAh Standard discharge（0.2C5A) after Standard charge （标准充电后0.2C5A标准放电） Minimum (最小容量) 4750mAh 2 Nominal Voltage （正常电压） 3.2V Mean Operation Voltage （即工作电压） 3 Voltage at end of Discharge （放电终止电压） 2.5V Discharge Cut-off Voltage （放电截止电压） 4 Charging Voltage (充电电压) 3.65V 5 Internal Impedance (内阻) ≤10mΩ Internal resistance measured at AC 1KHZ after 50% charge （半电态下用交流法测量内阻） The measure must uses the new batteries that within one week after shipment and cycles less than 5 times (使用出货后不到一个星期及循环次数少于5次的新电池测量) 6 Standard charge （标准充电） Constant Current 0.2C5A Constant Voltage 3.65V 0.01 C cut-off （持续电流：0.2C5A 持续电压：3.65V 截止电流：0.01 C） 7 Standard discharge （标准放电） Constant current 0.2C5A end voltage 2.5V （持续电流：0.2C5A 截止电压：2.5V） Continuous the table 1 (续 表1) No. (序号) Item （项目） General Parameter (常规参数) Remark （备注） 8 Fast charge (快速充电) Constant Current 0.5C Constant Voltage 3.65V 0.01 C cut-off （持续电流：0.5C 持续电压：3.65V 截止电流：0.01 C） 9 Fast discharge (快速放电) Constant current 1.0C end voltage 2.5V （持续电流：1.0 C 截止电压：2.5V） 10 Maximum Continuous Charge Current (最大充电持续电流) 1.0 C 11 Maximum Continuous Discharge Current （最大放电持续电流） 1.5 C 12 Operation Temperature Range （工作温度范围） Charge（充电）: 0~45℃ 60±25%R.H. Bare Cell （电池储存湿度范围） Discharge（放电）: -10~60℃ 13 Storage Temperature Range （储存温度范围） Less than 1 year: -20~25℃ （小于一年：-20~25℃） 60±25%R.H. at the shipment state （出货状态时的湿度范围） less than 3 months: -20~40℃ （小于3个月：-20~40℃） Less than 7 day : -20~65℃ （小于7天：-20~65℃） 14 Cell Dimension （单体电芯尺寸） High/高度：70±0.2mm Initial Dimension （初始尺寸） Diameter/直径: 32.2±0.5 mm 3 Performance And Test Conditions (电池性能及测试条件) 3.1 Standard Test Conditions（标准测试条件） Test should be conducted with new batteries within one week after shipment from our factory and the cells shall not be cycled more than five times before the test. Unless otherwise specified, test and measurement shall be done under temperature of 23±3℃ and relative humidity of 45~85%. If it is judged that the test results are not affected by such conditions, the tests may be conducted at temperature 15~30℃ and humidity 25~85%RH. 测试必须使用出厂时间不超过一个星期的新电池，且未进行过五次以上的充放电循环。

除非特别说明，否则测试会在温度23±3℃，相对湿度45~85%的条件下进行如果经鉴定测试结果不受上述条件影响，测试也可以在温度15~30℃，相对湿度25~85%RH的条件下进行 3.2 Measuring Instrument or Apparatus（测量器具及设备） 3.2.1 Dimension Measuring Instrument（尺寸测量器具） The dimension measurement shall be implemented by instruments with equal or more precision scale of 0.01mm. 尺寸测量器具的精度等级应不小于0.01 mm 3.2.2 Voltmeter（伏特计） Standard class specified in the national standard or more sensitive class having inner impedance more than 10kΩ/V 按照国家标准指定规格等级或采用灵敏度更高的，测量电压时内阻不应小于10kΩ/V 3.2.3 Ammeter（安培计） Standard class specified in the national standard or more sensitive class. Total external resistance including ammeter and wire is less than 0.01Ω. 按照国家标准指定规格等级或采用灵敏度更高的，包括电流表及电线在内的总外阻应小于0.01Ω。

3.2.4 Impedance Meter（电阻计） Impedance shall be measured by a sinusoidal alternating current method(1kHz LCR meter). 内阻测试仪测量原理应为交流阻抗法（1kHz LCR） 3.3 Standard Charge\Discharge（标准充放电） 3.3.1 Standard Charge ：Test procedure and its criteria are referred as follows: 标准充电：测试过程及标准如下： 0.2C5A =1000mA Charging shall consist of charging at a 0.2C5A constant current rate until the cell reaches 3.65V. The cell shall then be charged at constant voltage of 3.65 volts while tapering the charge current. Charging shall be terminated when the charging current has tapered to 0.01 C. Charge time: Approx 5.5h, The cell shall demonstrate no permanent degradation when charged between 0 ºC and 45 ºC. 电池先0.2C5A恒流充至3.65V，当充电电流逐渐减小时再以3.65V恒压充至电流减小到0.01 C，充电时间大约为5.5个小时。

在0℃-45℃内充电电池应没有永久损害 3.3.2 Standard Discharge（标准放电） 0.2C5A =1000mA Cells shall be discharged at a constant current of 0.2 C5A to 2.5 volts @ 23º ± 3C 电池以0.2 C5A恒流放电至2.5V @ 23º ± 3C 3.3.3 If no otherwise specified, the rest time between Chare and Discharge amount to 30min. 如果没有特别说明，电池充放电间隔时间为30分 3.4 Appearance（外观） There shall be no such defect as flaw, crack, rust, leakage, which may adversely affect commercial value of battery. 电池外观应没有划伤、破裂、污渍、生锈、漏液等影响市场价值的缺陷存在 3.5 Initial Performance Test（初始性能测试） Table 2。
