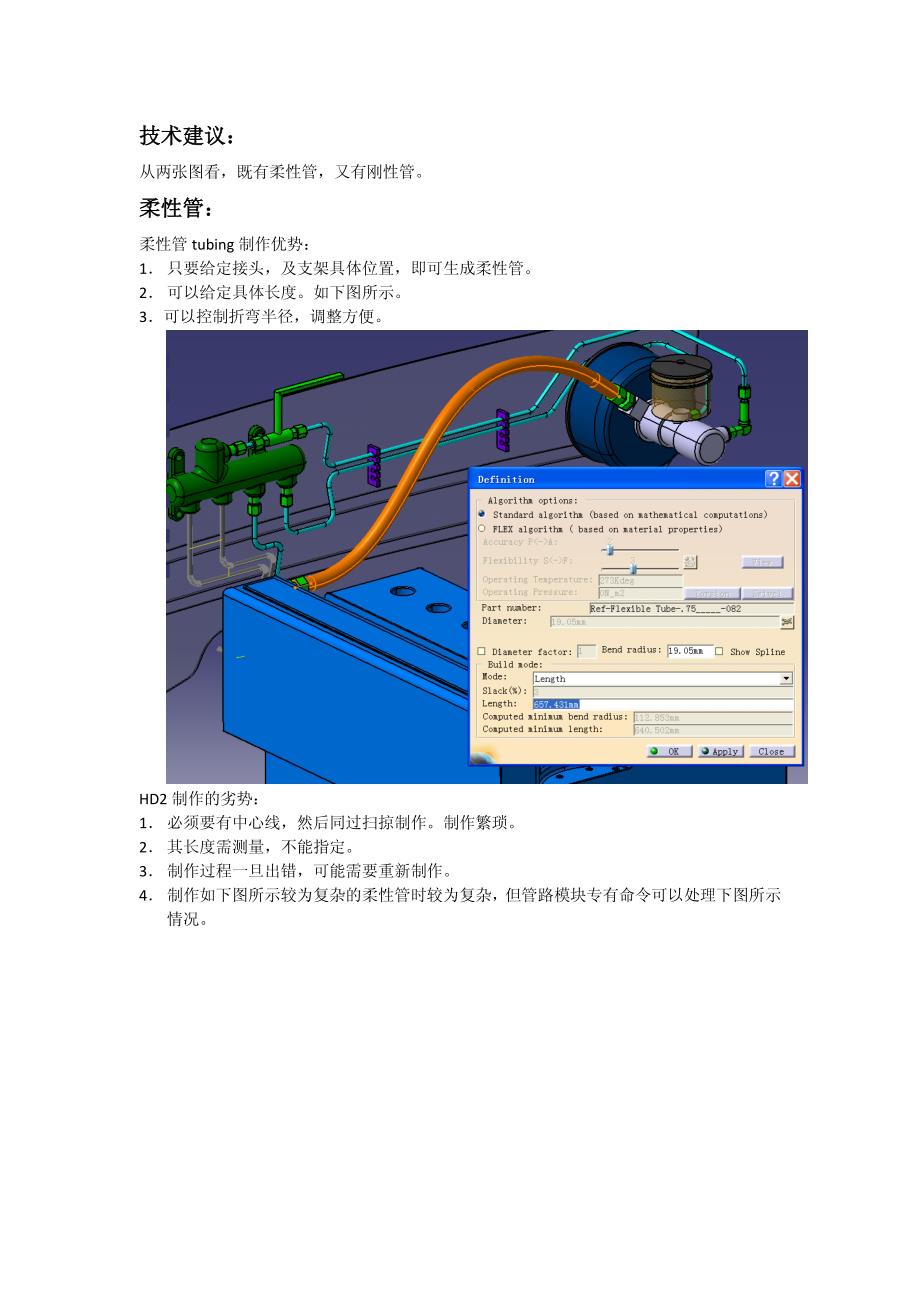

技术建议：技术建议： 从两张图看，既有柔性管，又有刚性管 柔性管：柔性管： 柔性管 tubing 制作优势： 1． 只要给定接头，及支架具体位置，即可生成柔性管 2． 可以给定具体长度如下图所示 3．可以控制折弯半径，调整方便 HD2 制作的劣势： 1． 必须要有中心线，然后同过扫掠制作制作繁琐 2． 其长度需测量，不能指定 3． 制作过程一旦出错，可能需要重新制作 4． 制作如下图所示较为复杂的柔性管时较为复杂，但管路模块专有命令可以处理下图所示 情况 刚性管路：刚性管路： 刚性管路优势： 1． 可以通过 ford 所给的资料，生成刚性管，同时刚性管的相关属性，生成相关报表供弯 管机使用，并放入 2 维图中 2．使用 tubing 管路制作的管子，由于 run 的加入，修改起来方便，快捷除了可以拖拉绿 色的预布置管路以外，可以准确的输入每段长度、偏移角度等等，如下 2 图所示 3．管路模块使用 lineid，来确定管路属性，进而制作预布置管路 run，run 布置管路快捷、 高效同时还可以将弯管机的相应规则编入模块中去检查此管路如最大长度，最大折弯角 度，都可以进行检查并且加强了设计人员对于管路设计状态的控制，扭转以前依靠放样设 计的被动局面。
HD2 制作管路劣势： 1． 制作繁琐 2． 不能生成供弯管机使用的报表 3． 一旦错误 ， 由于没有关联性， 没有管路模块特有的 run， 几乎不能修改， 须重新来制作， 可修改性差 管路库 文件制作的好处： 1．． 管道库建立：管路模块的使用上依附于管道库提供的带有管路属性的模型福基开 发可以针对福特等供应商，制作相应的管路附件库，这样，在新车型的开发中，占 据主动，快速的制作合格的管路系统（制动管路，空调管路等建模使用）同时也 间接的向 ford 展示福基强大的技术实力 2． 管路库中包含许多管路附件，管路附件如阀，与管路的连接是有关联的，在实际操 作中，ford 也许仅仅修改了其中一个管路附件的位置，那么，我们也只需移动一下 管路附件的位置，那么管路模型也会跟着发生改变不需要我们再去调节 3． 管路库文件的制作，大家共同维护一个网路的服务器和数据库使得： 1、 企业数据资源得到充分共享和有效控制； 2、 使企业历史数据得到有效积累和重用； 3、给工程师建立协同的理念，有利于企业在具体项目中开展并行工程； 管路系统设计流程 1． 选择项目资源环境 2． 选择创建管线号 3． 创建修改管线路径。
4． 放置和修正管路零件 5． 生成二维图及报告。
