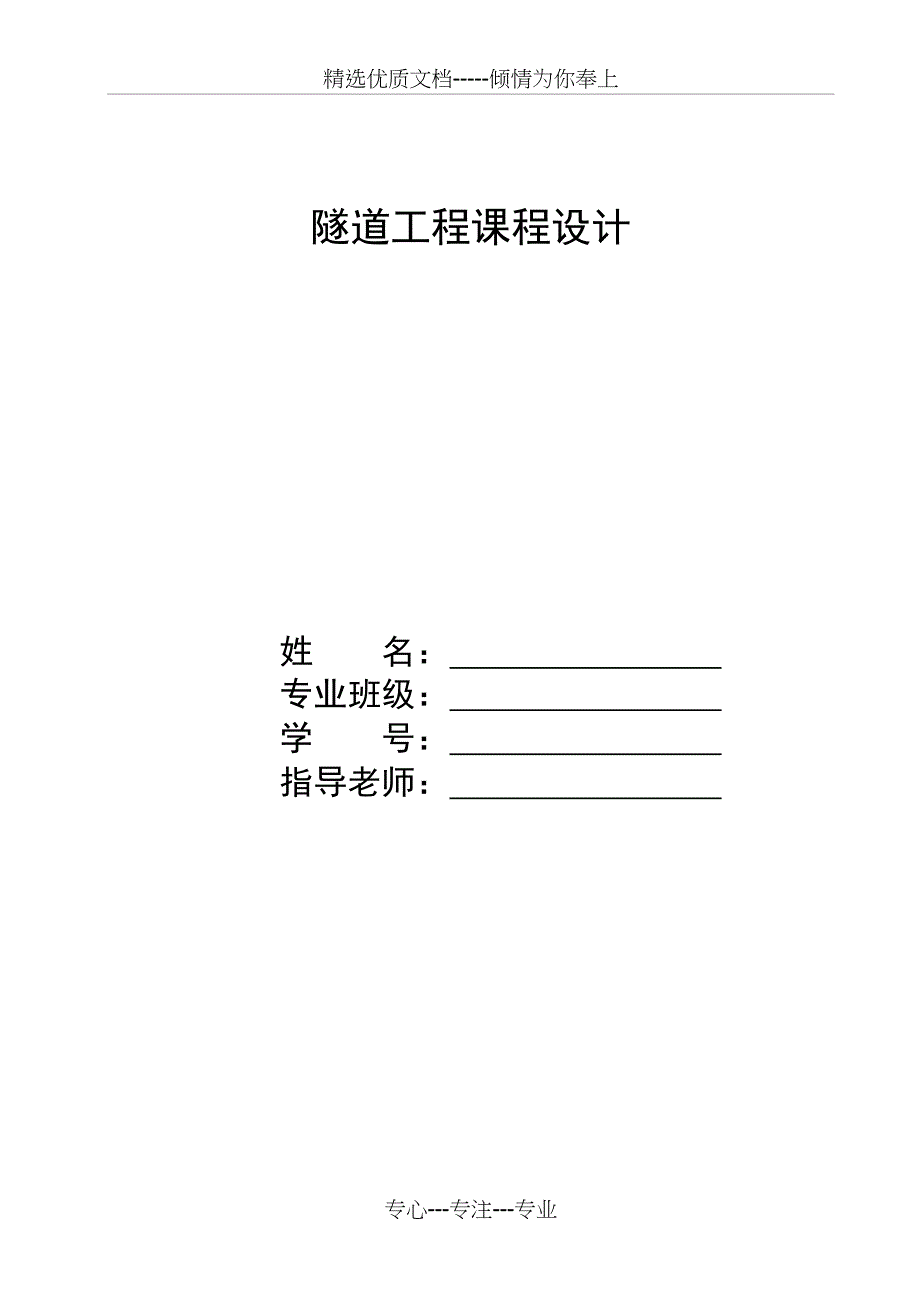

精选优质文档-----倾情为你奉上隧道工程课程设计 姓 名： 专业班级： 学 号： 指导老师： 目 录专心---专注---专业第一章 工程概况1.1 隧道概况太中银铁路为客货共线的双线铁路线路上一共建有22座隧道，其中王家庄2号隧道位于王家庄东侧，隧道进口地势较陡，此处岩石裸露，进口前方为一冲沟，冲沟内有水，地势狭窄出口坡度陡，为黄土覆盖，并有大量植被，出口前方为一冲沟，沟内地势平缓，沟内经过开采，原有地形已改变隧道进口里程DK194+082，出口里程DK194+450，全长368m隧道位于半径为5000m曲线上，隧道内坡度为7.5‰的下坡，最大埋深61.08m隧道进出线间距4.49m，DK194+340至出口线间距为4.40m1.2 工程地质及水文地质1.2.1工程地质(1) 隧道洞身通过的地层为第四系中更新统洪积层老黄土，奥陶系下统灰白色石灰岩地层描述如下：老黄土：稍湿、坚硬状态，具垂直节理;奥陶系下统灰白色石灰岩：强风化～弱风化，节理发育，岩层产状195∠15。
2) 分布里程、围岩分级及岩土施工工程分级分布里程围岩分级DK194+082~DK194+299ⅤDK194+299~DK194+400ⅣDK194+400~DK194+450Ⅳ岩性岩土施工工程分级老黄土Ⅲ石灰岩W2Ⅴ(3) 土壤最大冻结深度：1.04m4) 地震动峰值加速度0.05g，地震基本烈度VI度1.2.2 水文地质隧道洞体内土石界面有地下水第二章 隧道深浅埋判定及围岩压力的计算2.1 深浅埋隧道的判定原则深、浅埋隧道分界深度至少应大于坍方的平均高度且有一定余量根据经验，这个深度通常为2~2.5倍的坍方平均高度值，即：式中，—深浅埋隧道分界的深度； —等效荷载高度值系数2~2.5在松软的围岩中取高限，在较坚硬围岩中取低限当隧道覆盖层厚度时为超浅埋，时为浅埋，时为深埋2.2 围岩压力的计算方法(1) 当隧道埋深h小于或等于等效荷载高度hq（即）时，为超浅埋隧道，围岩压力按全土柱计算围岩垂直均布压力为：式中，r—围岩容重，见表2-1； h—隧道埋置深度围岩水平均布压力e按朗金公式计算表2-1 围岩压力相关计算参数围岩级别容重r（kN/m3）弹性反力系数K（MPa/m）岩体两侧摩擦系角θ()计算摩擦角φ0()IV20~23200~500( 0.7~0.9 )φ050~60V17~20100~200( 0.5~0.7 )φ040~50(2) 当隧道埋深h大于等效荷载高度hq且小于深浅埋分界深度（）时，为一般浅埋隧道，围岩压力按谢家休公式计算：围岩垂直均布压力为：式中，B—坑道跨度； r—围岩的容度；h—洞顶覆土厚度；—岩体两侧摩擦角，见表2-1；—侧压力系数；—围岩计算摩擦角，见表2-1；—产生最大推力时的破裂角；围岩水平压力按下式计算：隧道顶部水平压力： 隧道底部水平压力： (3) 当隧道埋深h大于或等于深浅埋分界深度Hp（即）时，为深埋隧道，围岩压力按自然拱内岩体重量计算：单线铁路隧道按概率极限状态设计时的垂直压力为：单线、双线及多线铁路隧道按破坏阶段设计时垂直压力为：式中，hq—等效荷载高度值； s—围岩级别，如级围岩s=3； r—围岩的容重w—宽度影响系数，其值为：其中，B—坑道宽度；i—B每增加1m时，围岩压力的增减率（以B=5m为基准），当B<5m时，取i=0.2，B>5m时，取i=0.1。
围岩的水平均布压力e按表2-2计算求得表2-2 围岩水平均布压力围岩级别I~IIIIIIVVVI水平均布压力0<0.15q(0.15~0.3)q(0.30~0.5)q(0.5~1.0)q2.3 Ⅳ级围岩计算2.3.1 Ⅳ级围岩深浅埋的判定偏于安全考虑，取隧道开挖最大轮廓尺寸进行围岩压力的计算开挖轮廓：B=13.44m，=11.81m等效荷载高度：深浅埋分界深度：由于围岩为Ⅳ级，极为软弱破碎且节理发育，故深浅埋分界深度取为由隧道纵断面图可知，Ⅳ级围岩中，隧道的最小埋深，故处于Ⅳ级围岩的隧道均为深埋隧道2.3.2 Ⅳ级围岩压力的计算根据《铁路隧道设计规范》推荐的方法：垂直均布松动压力： 水平均布松动压力：2.4 Ⅴ级围岩的计算2.4.1 Ⅴ级围岩深浅埋判定隧道开挖最大轮廓尺寸：B=13.84m，=12.42m等效荷载高度：深浅埋分界深度：由于围岩为Ⅴ级，岩体软弱破碎、节理发育、强-弱风化且含地下水，故取由隧道纵断面图知，处于Ⅴ级围岩的隧道最小埋深0m，最大埋深，故Ⅴ级围岩中的隧道可分为超浅埋和一般浅埋隧道2.4.2 Ⅴ级围岩压力的计算(1) 对于埋深的超浅埋隧道，衬砌统一按超浅埋段隧道的最大埋深处的围岩压力进行设计和检算。
超浅埋隧道垂直松动压力按全土柱计算：垂直均布松动压力：水平松动压力：隧道顶部隧道底部(2) 对于埋深的一般浅埋隧道，衬砌统一按照一般浅埋段隧道的最大埋深处的围岩压力进行设计和检算一般浅埋隧道围岩压力按谢家休公式计算：对于Ⅴ级围岩，计算摩擦角垂直均布松动压力：水平松动压力：隧道顶部：隧道底部：第三章 衬砌内力计算与检算3.1 Ansys的加载求解过程在衬砌内力计算中，首先拟定衬砌结构厚度及参数值，然后再Ansys程序中建立模型并添加约束，进行加载，最后求得各单元内力值Ansys加载求衬砌内力过程：（1） 进入前处理，定义单元类型、材料属性、实常数2） 建模：建立关键点，连接关键点生成二衬轴线（3） 设置线单元属性，划分单元（4） 施加水平、竖向弹簧支撑（5） 施加边界条件（6） 施加围岩压力，与重力加速度（7） 求解（8） 进入后处理，定义轴力、弯矩单元表，显示轴力、弯矩图3.2 衬砌结构强度检算原理隧道衬砌为双线复合衬砌，参照《铁路隧道设计规范》按破损阶段法及容许应力法检算隧道结构截面隧道结构截面抗压强度按下式计算：式中，K—安全系数，见表3-1； N—轴向力（MN）； Ra—混凝土或砌体的抗压极限强度（Mpa），见表3-2； —构件纵向弯曲系数，对于隧道衬砌，可取=1.0 b—截面宽度；h—截面厚度；—轴向力偏心影响系数，查规范可得，计算公式如下： 且1.000表3-1 混凝土何砌体结构的强度安全系数K圬工种类混凝土砌体荷载组合主要荷载主要荷+附加荷载主要荷载主要荷+附加荷载破坏原因混凝土或砌体达到抗压极限强度2.42.02.72.3混凝土达到抗拉极限强度3.63.0——表3-2 混凝土的极限强度（Mpa）强度种类符号混凝土强度等级C15C20C25C30C40C50抗 压Ra12.015.519.022.529.536.5弯曲抗压Rw15.019.424.228.136.945.6抗 拉R11.41.72.02.22.73.1注：1 片石混凝土的抗压极限强度可采用表中数据；2 表中弯曲抗压极限强度Rw=1.25Ra换算。
从抗裂要求出发，混凝土矩形截面偏心受压构件的抗拉强度按下式计算：式中，R1—混凝土的抗拉极限强度； e0—检算截面偏心距； 其他符号同前对混凝土矩形构件，按《铁路隧道设计规范》规定的安全系数及材料强度竖直计算结果表明，当e0≤0.2h时，有抗压强度控制承载能力，不必检算抗裂；当e0＞0.2h时，由抗拉强度控制承载能力，不必检算抗压3.3 IV级围岩衬砌内力计算与强度检算IV级围岩中的隧道都为深埋隧道，取如下断面衬砌进行强度的检算图3-1 IV级围岩隧道断面衬砌图表3-3 断面1的衬砌结构及围岩参数表结构及围岩容重(kN/m3)弹性抗力系数(Mpa/m)弹性模量（Gpa）泊松比C25混凝土23—29.50.2IV级围岩22350——利用ansys求解，得到衬砌的变形图、弯矩图及轴力图如下：图3-2 IV级围岩变形图图3-3 IV级围岩弯矩图图3-4 IV级围岩轴力图 表3-4 IV级围岩所有点的内力计算及强度检算结果节点弯矩轴力高h偏心距e0轴力偏心影响系数α抗压抗裂强度检算13.33E+03-5.62E+050.55.92E-031.00E+00121.35E+03-5.63E+050.52.40E-031.00E+0013-4.75E+03-5.64E+050.58.43E-031.00E+0014-1.52E+04-5.66E+050.52.69E-021.00E+0015-2.96E+04-5.71E+050.55.18E-029.49E-0116-4.53E+04-5.81E+050.57.80E-028.54E-0117-5.62E+04-6.00E+050.59.37E-027.82E-0118-5.10E+04-6.33E+050.58.05E-028.43E-0119-1.29E+04-6.94E+050.51.86E-021.00E+001101.08E+04-7.67E+050.41.41E-021.00E+001112.97E+04-8.44E+050.43.52E-029.70E-011123.83E+04-9.09E+050.44.22E-029.47E-011132.73E+04-9.59E+050.42.85E-029.88E-011149.47E+03-1.00E+060.49.47E-031.00E+001153.16E+03-1.03E+060.43.07E-031.00E+001162.36E+03-1.05E+。
