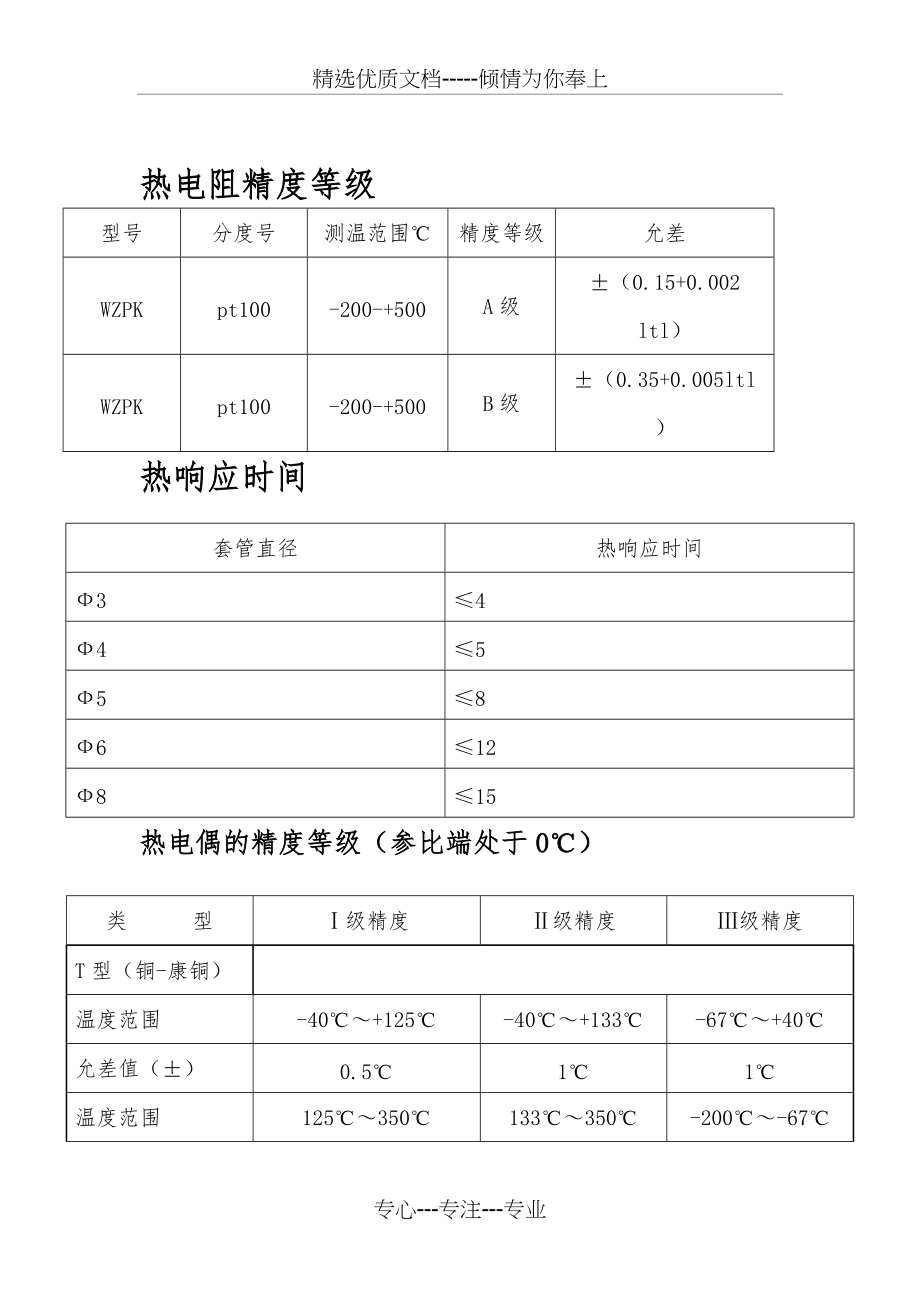

精选优质文档-----倾情为你奉上热电阻精度等级型号分度号测温范围℃精度等级允差WZPKpt100-200-+500A级（0.15+0.002 ltl）WZPKpt100-200-+500B级（0.35+0.005ltl）热响应时间套管直径热响应时间Ф3≤4Ф4≤5Ф5≤8Ф6≤12Ф8≤15热电偶的精度等级（参比端处于0℃）类 型Ⅰ级精度Ⅱ级精度Ⅲ级精度T型（铜-康铜）温度范围-40℃～+125℃-40℃～+133℃-67℃～+40℃允差值（）0.5℃1℃1℃温度范围125℃～350℃133℃～350℃-200℃～-67℃允差值（）0.004|t|0.0075|t|0.015|t|E型（镍铬-康铜）温度范围-40℃～+375℃-40℃～+333℃-167℃～+40℃允差值（）1.5℃2.5℃2.5℃温度范围375℃～800℃333℃～900℃-200℃～-167℃允差值（）0.004|t|0.0075|t|0.015|t|J型（铁-康铜）温度范围-40℃～+375℃-40℃～+333℃----允差值（）1.5℃2.5℃----温度范围375℃～750℃333℃～750℃----允差值（）0.004|t|0.0075|t|----K型（镍铬-镍硅）温度范围-40℃～+375℃-40℃～+333℃-167℃～+40℃允差值（）1.5℃2.5℃2.5℃温度范围375℃～1000℃333℃～1200℃-200℃～-167℃允差值（）0.004|t|0.0075|t|0.015|t|R型（铂铑13-铂）S型（铂铑10-铂）温度范围0℃～1100℃0℃～600℃----允差值（）1℃1.5℃----温度范围1100℃～1600℃600℃～1600℃----允差值（）〔1+0.003（t-1100）〕℃0.0025|t|----B型（铂铑30-铂铑6）温度范围--------600℃～800℃允差值（）--------4℃温度范围----600℃～1700℃800℃～1700℃允差值（）----0.0025|t|0.005|t| 铜热电阻的允许误差为（0.30+0.006|t|）；铂热电阻根据精度不同，允许误差也不相同。
根据国标GB/T 30121-2013《工业铂电阻及铂电阻感温元件》，铂电阻的允差登记被分为：1. C级，（0.60+0.01|t|）；2. B级，（0.30+0.005|t|）；3. A级，（0.15+0.002|t|）；4. AA级，（0.1+0.0017|t|）；另有铂电阻生产企业声称可以生产3A甚至5A级铂电阻，这些基本是以B级铂电阻的精度为基准设定的注：|t|为温度绝对值绝缘骨架材料不同绝缘骨架材料应对的使用温度，以及特点不尽相同：1.云母：适用温度范围-200~700℃，这种骨架抗震动性能强，响应速度快，但温度过高将产生水解；2.玻璃：适用温度范围-200~600℃，这种材料体积小，响应快，抗振性好，绝缘性能好，热膨胀系数与铂电阻丝材料相近；3.陶瓷：适用温度范围-200~850℃，这种材料体积小，响应快，抗振性好，绝缘性能好，热膨胀系数与铂电阻丝材料相近，化学稳定性好，高温下不与铂起化学反应；4.塑料：适用温度范围-50~150℃，这种材料有较好的力学性能，尺寸稳定低温热电阻当用于测量120K以下温度时，常用热电阻无法使用，因此必须选用低温热电阻低温热电阻常用于对液态天然气、液氢、液氨、超导等应用场合，因此这些热电阻具有体积小、反应速度快、精确度高、复现性和稳定性好等特点。
1：铂电阻电阻率与温度关系曲线；2：铂电阻相对灵敏度曲线1.低温铂电阻：适用温度范围13~90K，具有灵敏度高，线性度好，性能稳定，通用性强，分度标准化等特点，但当温度低于13K时，灵敏度显著下降2.铑铁热电阻：适用温度范围0.3~20K，恰好弥补了低温铂电阻的不足，这种电阻的缺点是电阻丝的均匀性差3.锗热电阻：适用温度范围0.1~100K，属于半导体热电阻，在低温下有较大的负温度系数，灵敏度很高，热容小，自热小，机械强度好；缺点是磁阻效应大，互换性较差4.渗碳玻璃热电阻：适用温度范围1.6~300K，但经常用于测量1.6~30K这种低温热电阻在1.6~30K范围内有较高的灵敏度，稳定性能也很好，制造工艺简单，成本相对较低引线形式由于一般的热电阻阻值不大，因此热电阻本身引线和电缆的电阻变化都会给温度的测量结果带来很大影响一般是通过接线方式进行消除测量元件引线形式有二线制、三线制和四线制，购买热电阻时常见产品为三线制和四线制二线制是指热电阻两端各引出一根导线，这种测量方法简单，但是由于连接导线的电阻不能消除所以会造成测量误差，常用于短距离要求不高的场合精度等级达到铂电阻A级的热电阻不适采用二线制接法。
三线制是在热电阻的根部的一端连接一根引线，另一端连接两根引线，这种方式通常与电桥配套使用，两个导线分别接在电桥的两个桥背上，另一根线接在电桥的电源上，消除了引线电阻的误差，这种方法一般在工业中最常用四线制是在热电阻的根部两端各连接两根导线，其中两根引线为热电阻提供恒定电流，把电阻转换成电压信号；另外两根导线测量热电阻上面的电压，由于电压测量仪器内阻很高，不分流，测到的电压就完全是热电阻两端的电压，电流已知，通过欧姆定律算出电阻值再转换成温度这种方法测量精度高，适用于高精度测量用外保护套管结构形式当工艺过程存在高压、高流速或腐蚀性的情况，热电阻本身的保护管不能适用于这样的条件时，以及要求未装仪表前工艺管道或设备为密闭系统的场合，应采用温度计套管，以保证安全和正常操作化工工程一般都要求温度计配用外保护套管对于中、低压介质宜选用无缝钢管式温度计套管；对于高压介质场合，宜选用直形或锥形整体钻孔管式温度计套管；对于被测介质流速较高或要求温度计套管有高强度的场合，应选用锥形整体钻孔式套管；对于要求减小阻力或减小热响应时间的场合，可选用阶梯形温度计套管对于高压、高流速用途的温度计套管还要进行固有频率、谐振频率计算及强度分析。
五、 选型说明厦门融创温度传感器选型六、热电偶（热电阻）的种类和参数：厦门融创热电阻，热电偶材料种类七、保护管规格和种类：铂电阻三种线制的区别之两线制： 两线制接法的铂电阻，输出阻值为 铂电阻的阻值与连接导线电阻值 之和，由于导线电阻带来的附加误差使实际测量值偏高，故用两线制处理方法适用于测量精度要求不高的场合，并且导线的长度不宜过长 铂电阻三种线制的区别之三线制： 采用三线制处理方法的铂电阻，要求引出的三根导线截面积和长度均相同，测量铂电阻的电路一般用不平衡电桥，铂电阻作为电桥的一个桥臂电阻，将导线一根接到电桥的电源端，其余两根分别接到铂电阻所在的桥臂及与其相邻的桥臂上，如果电桥桥路平衡，通过计算可得知导线电阻的变化对测量结果不会有任何影响，如此便消除了测量中导线线路上的电阻所带来的测量误差全等臂电桥，才能完全消除导线电阻的影响但分析可见，采用三线制会虽不能像全等臂电桥一样完全消除导线电阻的影响，但是却极大程度的减小了导线电阻带来的附加误差，得到的阻值更加准确故工业上一般都采用三线制接法 铂电阻三种线制的区别之四线制： 四线制铂电阻测量方法，是用两条附加测试线提供恒定电流，另两条测试线测量铂电阻的电压降，只要电压表输入阻抗足够高，电流几乎不会流过电压表，这样就可以精确测量到铂电阻上的压降，可通过计算得出电阻值。
在精度要求高或者测量电阻数值非常小时，可采用四线制接法来消除导线的电阻带来的测量误差专心---专注---专业。
