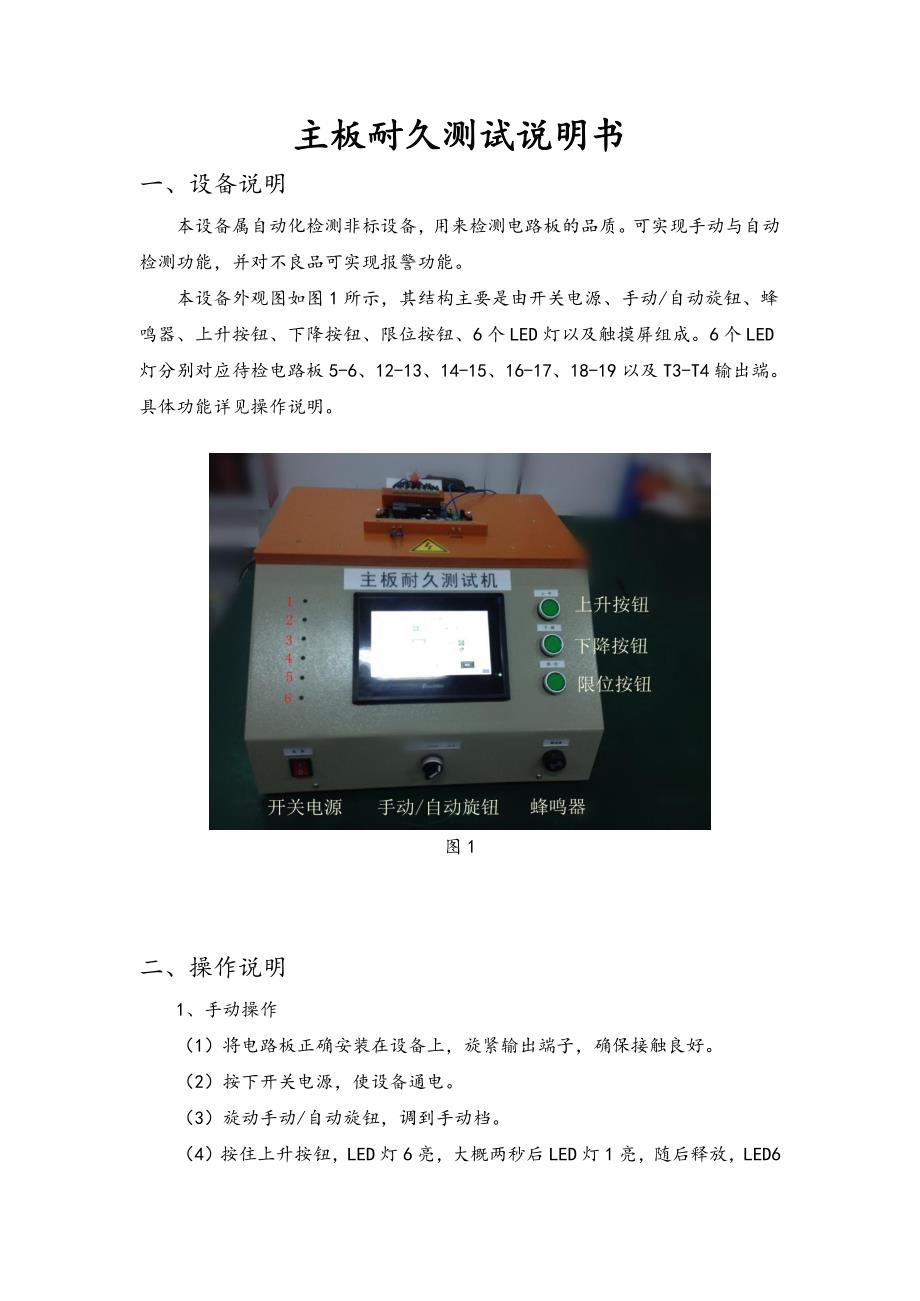

主板耐久主板耐久测试说明书测试说明书 一、设备说明 本设备属自动化检测非标设备，用来检测电路板的品质可实现手动与自动检测功能，并对不良品可实现报警功能 本设备外观图如图 1 所示，其结构主要是由开关电源、手动/自动旋钮、蜂鸣器、上升按钮、下降按钮、限位按钮、6 个 LED 灯以及触摸屏组成6 个 LED灯分别对应待检电路板 5-6、12-13、14-15、16-17、18-19 以及 T3-T4 输出端具体功能详见操作说明 图 1 二、操作说明 1、手动操作 （1）将电路板正确安装在设备上，旋紧输出端子，确保接触良好 （2）按下开关电源，使设备通电 （3）旋动手动/自动旋钮，调到手动档 （4）按住上升按钮，LED 灯 6 亮，大概两秒后 LED 灯 1 亮，随后释放，LED6灭如图 2-1 所示 图 2-1 （5）按住下降按钮，LED3、4、5 亮，释放后熄灭如图 2-2 所示 图 2-2 1 6 1 3 4 5 （6）按住下降按钮，LED3、4、5 亮后，再按住限位按钮，LED2 亮，大概两秒后所有灯熄灭，手动测试结束如图 2-3 所示 图 2-3 （7）如若 LED 指示灯不是按照上述方式点亮，请先检查接线端子处是否接好，其次检查电路板是否损坏。
2.自动测试 （1）将电路板正确安装在设备上，旋紧输出端子，确保接触良好 （2）按下开关电源，使设备通电 （3）旋动手动/自动旋钮，调到自动档 （4）点击触摸屏，进入监控画面如图 2-4 所示 1 2 3 4 5 图 2-4 （5）测试循环次数设置点击触摸屏循环次数设置后面输入框，输入需要测试的次数如图 2-5 所示 图 2-5 （6）点击开始，设备将自行进行检测触摸屏上运行状态灯变为绿色，并会实时显示测试次数如图 3-6 所示 图 3-6 （7）自动测试结束后，若产品合格，触摸屏测试结果合格灯亮在检测中，若产品不合格，设备蜂鸣器响，触摸屏上测试结果不合格灯亮如图 2-7 所示 图 2-7 （8）若测试中蜂鸣器警报响，请先检查接线端子处是否接好，其次检查电路板是否损坏 三、注意事项 1.正确接入 220V 交流电压，并确保电源线接地 2.设备工作时请勿接触电路板 T1-T2、T3-T4 端口，谨防短路触电 3.将设备置于干燥、通风处，保持清洁 4.请按照操作说明正确操作设备，谨防不正当操作造成设备损坏 5.若设备出现问题，请及时联系厂家，切勿自行拆装设备。
