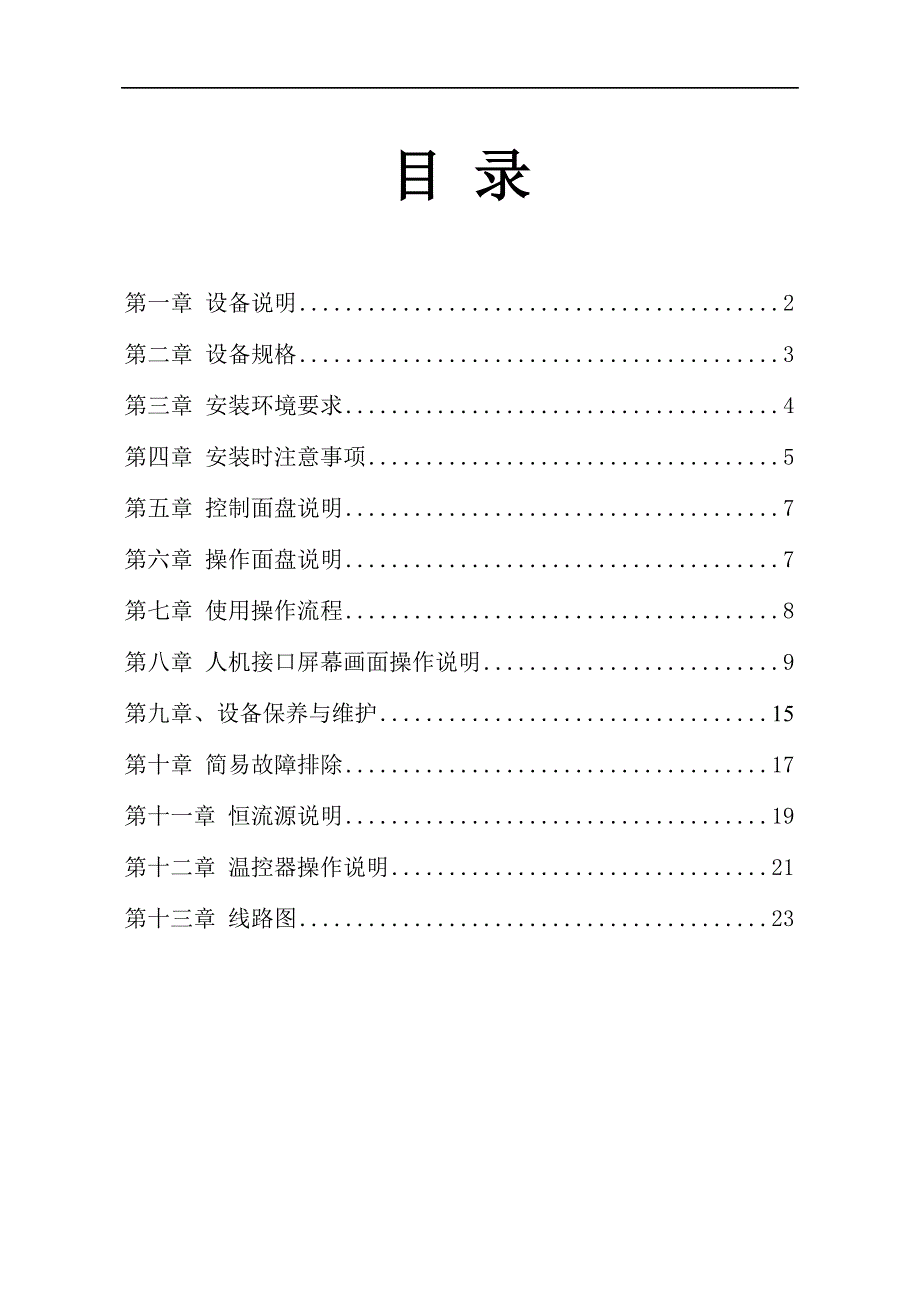

目 录 第一章 设备说明 2 第二章 设备规格 3 第三章 安装环境要求 4 第四章 安装时注意事项 5 第五章 控制面盘说明 7 第六章 操作面盘说明 7 第七章 使用操作流程 8 第八章 人机接口屏幕画面操作说明 9 第九章、设备保养与维护 15 第十章 简易故障排除 17 第十一章 恒流源说明 19 第十二章 温控器操作说明 21 第十三章 线路图 23 第一章 设备说明 1.1、设备用途：本机是为感光印刷电路板做曝光而设计的 1.2、系统组成：曝光控制、光源、冷却、台面真空及电控系统 1.3、曝光控制：采用人机界面配合PLC控制，采用数字化设定的操作方式达到更精确的能量控制 1.4、光源系统：采用进口专用UVLED冷光源（面阵光源） 1.5、冷却系统：光源冷却采用水冷式 1.6、真空系统：采用Mylar膜对玻璃配合真空系统之強大吸力，达到紧密贴合之效果 1.7、保护措施：异常信息警告及显示 1.8、操作要求：使用本设备之前，请详细阅读本操作与维护手册 第二章 设备规格 型号 LED-1200A(B) 名称 LED手动大台面平行曝光机 解析能力 70/70um 运行功率 85% 有效曝光面积 1200mm × 650mm 曝光时间 湿膜约10s 阻焊 15s 安装电力 单相 AC220V±5% 50Hz 10KVA 冷却水 15℃～20℃ 尺寸(L×W×H) 2400mm×1750mm×1700mm 设备重量 1000KG 第三章 安装环境要求 设备安装前，其安装环境务必按以下要求规范： 3.1、为方便设备将来保养及维护，安装设备时机器外围须距离墙面至少保持80cm。
3.2、环境温度要求：20℃±3℃ 3.3、环境湿度要求：50%-60% 3.4、安装电力要求：AC220V±5% 、50Hz、100A 单相三线制 必须接安全地线 3.5、安装冷却水：15℃～20℃ 3.6、外形尺寸(L×W×H) ：2400mm×1750mm×1700mm 3.7、设备重量：约1000KG 3.8、因设备经过长途运输的震动影响，故安装设备前，请先确定设备的机械零件及螺丝、电气连接处及固定螺丝等，务必完好紧固的前提下，再上电运行 第四章 安装时注意事项 设备安装时，请务必注意以下事项： 4.1、设备应交专业技术人员（电气技术员）负责安装与开通 4.2、在上电安装时，请先确认断路器开关置于OFF位置 4.3、请检查电源规格及容量是否与本设备要求之相符合，否则将发生无法动作或更严重的故障 4.4、请勿将本设备安装在高温、多湿、灰尘多、腐蚀性瓦斯及易受到振动冲击等异常的环境，否则容易引起触电、火灾及损坏设备等事故 4.5、安装时请注意不要将杂物以及雨水掉落在断路器的内部，否则容易引起设备损坏及无法操作等更严重的事故 4.6、安装时请勿裸露接线端子，否则可能会引起触电 4.7、设备接地端子请务必可靠接地，以保证操作安全。
4.8、当断路器跳闸时，请在排除原因之后再重新上电，否则容易引起机器损坏 4.9、如果此设备是安装漏电断路器的，若开关老是处在OFF的位置即表示故障，请和设备制造商售服联络处理 4.10、在保养，维护时必须请专业人员切断电源，确认无通电的情形下再进行，否则容易引起触电 4.11、如果此设备是安装漏电断路器，安装后请务必按下测试钮以便确认运转无误 4.12、 若断路器跳闸时，请先将开关切至OFF后再合至ON位置 4.13、 装有漏电指示的断路器，因漏电而断路时，则漏电指示按钮凸出，若是再启动没有自动复位功能的断路器时，请自行将其按钮按下 4.14、 接线端子的螺丝，必须仔细检查并拧紧 第五章 控制面盘说明 5.1、电源灯：当电源开关开启时，电源灯亮 5.2、控制电源开关：电源开关打开，PLC及人机界面呈待机状态 5.3、人机界面 5.3.1、操作控制时的选择及开关 5.3.2、参数资料设定 5.3.3、异常显示 5.3.4、感测器状态显示等等 5.4、真空表：显示真空压力，当框架压力到达设定之真空度时开关 5.5、温控器：用于检测曝光室及曝光灯的温度 5.6、蜂鸣器：当设备有任何异常时，蜂鸣器发出报警声；当曝光完成后发出报警声。
第六章 操作面盘说明 6.1、急停开关：紧急停止按下，枢架移动停止此时可用手动推动，曝光系统停止 6.2、真空ON ：上、下框框架要抽真空，按此开关在完成曝光后，真空即自动释放掉 6.3、真空OFF ：上、下框架如己抽真空，按此按钮，即真空释放 6.4、框架前进：按下此按钮，上、下框架互换移到曝光区 第七章 使用操作流程 7.1、打开总电源开关，电源灯亮 7.2、冰水机开启 7.3、打开控制面盘电源，PLC及人机界面呈待机状态 7.4、人机接口显示基本操作画面，按基本功能 设定曝光参数完成后，按基本功能，选择曝光方式，选择后如果下次使用一样，则无需再设定 7.5、按基本操作，按启动键，启动后设备风扇运转，检查冷却水循环是否正常，如果正常，可正常工作 7.6、放好底片及PCB板到适当位置，关闭上框 注意：放置PCB板前玻璃面一定要保持清洁 7.7、按下操作面盘上之真空ON按钮，并确定真空表达到所需之真空度，按下操作面板上面的框架前进按钮，送入曝光区曝光 7.8、框架定位后，开始曝光，曝光时间到，真空释放，蜂鸣器响，表示曝光完成 7.9、上、下框曝光方式一样，请重复6~8步骤操作即可 7.10、 停机操作方式：按下停机键后，再将总电源开关关闭。
第八章 人机接口屏幕画面操作说明 8.1、基本操作画面对话框（如下图） 工作灯开关：用于控制台面日光灯的开关 启动：设备工作启动键，绿色时表示设备启动 停机：设备停止工作键，红色时表示设备停止 静止/复归：当设备发生异常时警报响，按此键警报声停止 基本功能：进入基本功能画面 10个数字框分四组分别对应上框与下框：曝光能量设定的值；曝光强度设定的值 曝光能量显示 曝光能量设定 LED输出设定 8.2、曝光方式选择画面对话框 在基本功能画面对话框，按“曝光方式选择”按键，即进入如下对话框如下图） 真空曝光：真空、破真空曝光选择键 上灯曝光：选择框架上面曝光 双灯曝光：选择框架双面曝光 下灯曝光：选择框架下面曝光 框架自动：框架自动运行键 框架半自动：框架半自动动行键，需按框架运行开关 框架手动：框架手动操作键 基本操作：进入基本操作画面 基本功能：进入基本功能画面 8.3、基本功能画面对话框（如下图） 在基本操作画面对话框，按“基本功能”按键，即进入如下对话框 基本功能画面共有6个按扭 基本操作画面：按下此按扭，即进入“基本操作画面” I/O状态画面：按下此按扭，即进入“I/O状态画面”。
异常履历状态画面：按下此按扭，即进入“故障显示画面” 曝光方式选择画面：按下此按扭，即进入“曝光方式选择画面” 曝光能量选择画面：按下此按扭，即进入“曝光能量选择画面” LED灯使用状态画面：按下此按扭，即进入“LED灯使用状态画面” 8.4、曝光参数选择对话框 在基本功能画面对话框，按“曝光参数设定”按键，即进入如下对话框如下图） 基本操作：点击返回到基本操作画面 基本功能：点击返回到基本功能画面 CH1、CH2、CH3、CH4：曝光能量选择频道，共4个频道供选择，绿色表示选中 LED输出设定：上下框曝光时LED输出百分比设定 8.5、I/O检测画面（感测器监控画面） 在基本功能画面对话框，按“I/O状态画面”按键，即进入如下对话框如下图） 基本操作：按下此按扭，即进入“基本操作画面” 基本功能：按下此按扭，即进入“基本功能画面” 换页到下一画面 8.6、异常履历画面 此画面是对以往设备异常情况的记录 基本操作：按下此按扭，即进入“基本操作画面” 基本功能：按下此按扭，即进入“基本功能画面” 静音/复位：按下此按扭，即清除以往异常内容的全部记录 异常内容显示 第九章、设备保养与维护 9.1、基本保养项目 序 名称 保养项目 注意事项及处理意见 1 镜片 定期表面清洁检查 清洁时确保表面不能刮伤 2 框架玻璃 时常清洁检查 刮伤或过脏无法清洁时 请更换新品 4 框架迫紧 漏气或老化时更换新品 真空度来判断 5 框架真空迫紧圈 漏气或老化时更换新品 真空度来判断 6 真空泵 进气过滤网每月检查，如 有粉层时，拆下过滤网清洁 如有异声或真空度无法达到 请更换新品。
7 控制零件 定期检查控制零件的状态 出现故障时更换 8 台面输送 每半年张力调整 无法达到张力时需更换新品 9 台面定位开关 每个月检查定位是否正确 如开关有异常时请更换新品 9.2、 PLC维护概要 9.2.1、本设备采用OMRON型号之PLC，其电源模组备有AC型号电源用AC100-240V规格，内置DC24V电源，当动作有问题可依照输入输出I/O点比照，能快捷的找出故障点 9.2.2、 PLC的I/O接口电源要求很高，请务必配置POWER SUPPLYY提供的DC24V，否则将出现异常 9.2.3、各模组要正确联接，当联接有问题时，会造成PLC产生错误信号不能正常工作 9.2.4、输入信号要正确，输入为24V/DC，在输入端及输入共通点均要求电压为24V/DC，且保证输入指示灯要亮 9.2.5、软体的逻辑程序要正确，当PROGRAM编辑完成后，不可擅自修改软体，以免资料产生错误动作，破坏原有系统 9.2.6、内部RAM保持电池须有足够电力，一般在完全不使用时，内部的锂电池可维持二年以上的记忆当需要更换电池时，请务必在五分钟内完成更换，否则内部程序将会消失 l 注意：更换PLC内部锂电池时，请将旧锂电池拆掉后，必须在五分钟内装上新锂电池，否则内部程序将会全部消失，给您造成无法弥补的重大损失。
第十章 简易故障排除 10.1、故障现象：电源灯不亮， 排除方法：检查总电源断路器及控制电源开关，如跳脱，请复归即可 10.2、 故障现象：LED温度异常， 排除方法：① 冷却水循环是否运转 ② 检查电磁阀是否异常 10.3、 故障现象：台框无法移动 排除方法：① 上、下框门框是否关妥，如未关妥门，此SENSOR开关未动作，台面是无法移动，请将门关妥即可 ② 上、下框架都不在定位开关上，台框是无法移动的，将画面移到曝光方式选择画面，解除马达刹车，将台框用手推移到定位点位置即可 ③ 台面马达是否有故障，电机三相阻值是否平衡，对地是否短路 ④ 台面马达减速机、齿轮是否有故障 ⑤ 输送皮带、同步轮是否异常 10.4、故障现象：曝光系统异常 排除方法：① 是否有异常故障显示 ② 灯管接线是否接触不良 ③ LED灯老化或不良 ④ 电磁开关是否接触不良 ⑤ 恒流源是否异常 10.5、故障现象：抽真空异常 排除方法：① 上、下框架是否定位 ② 上、下框架门框是否关妥 ③ 马达热保护器是否跳脱，如是请按复位钮即可 ④ 真空电磁阀是否泄漏，无法关闭 ⑤ 真空管路是否泄漏 ⑥ 上、下台面迫紧是否老化或破裂。
⑦ 上、下台面迫紧圈是否老化或泄漏 ⑧ 真空泵是否故障 第十一章 恒流源说明 11.1、 安全要求 为防止触电，非本公司授权人员，严禁拆开机箱请勿自行 确定在产品上使用或安装替代器件，或执行任何未经授权的 修改 需维修时请将产品返回公司的维修部门进行维修，以确保其 安全特性 产品内部无操作人员可正常使用之部件，若需维修服务，请 联系接受过培训的专业人员 11.2、故障分析与排除 故障现象 原因分析 排除方法 通电后电源两数字表LED不亮 输入电源线没接好 检查电源线是否接触良好； 检查电源线是否接错 电源带大负载或冲击性负载时无输出 负载过载太大；或负载冲击电流太大电源散热不好，过热保护 减负载或换大功率电源 长期带载过重或环境不利散热，请改善上述情况 电源带较小负载时无输出 负载有。
