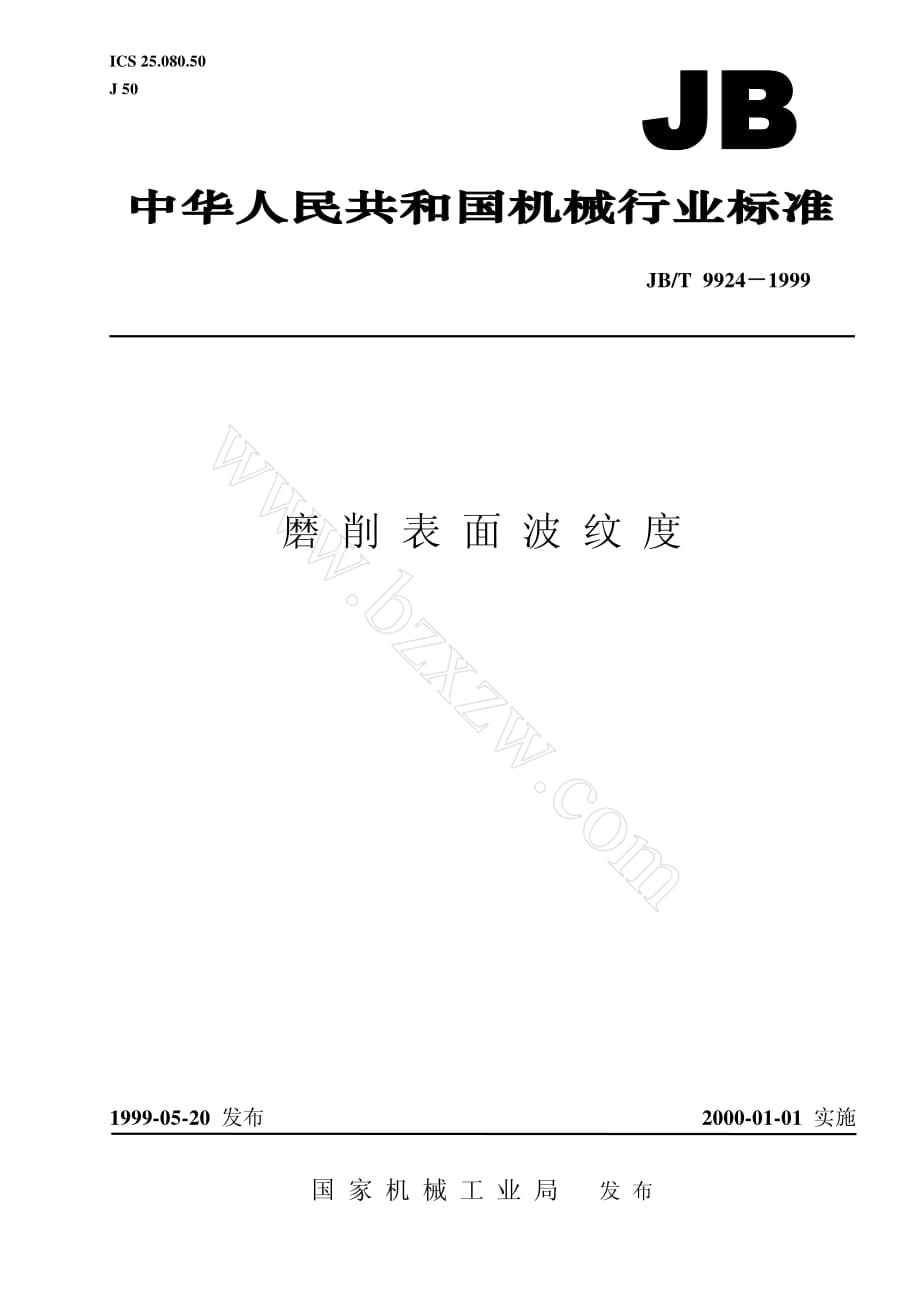

ICS 25 080 50 J 50 JB T 9924 1999 磨 削 表 面 波 纹 度 1999 05 20 发布2000 01 01 实施 国 家 机 械 工 业 局 发 布 前 言 本标准是在 JB Z 168 89 磨削表面波纹度 的基础上修订的 本标准与 JB Z 168 89 的技术内容一致 仅按有关规定重新进行了编辑 本标准自实施之日起代替 JB Z 168 89 本标准的附录 A 是标准的附录 本标准由全国金属切削机床标准化技术委员会提出 本标准由全国金属切削机床标准化技术委员会磨床分会归口 本标准负责起草单位 北京第二机床厂 无锡机床厂 本标准于 1981 年 9 月首次发布 1989 年 3 月第一次修订 本次为第二次修订 JB T 9924 1999 1 1 范围 本标准规定了磨削表面波纹度的评定方法和原则 本标准适用于磨削加工的圆柱面 圆锥面和以圆周磨削方式加工的平面 对于磨削加工的轴承滚 道面 齿轮齿面 螺纹螺旋面和以端面磨削方式加工的平面及其他磨削表面 也可参考选用 2 定义 本标准采用下列定义 2 1 磨削表面波纹度 以下简称波纹度 是磨削加工过程中主要由于机床 工件 砂轮系统的振动而在零件表面上形成的具有一定周期 性的高低起伏 本标准只从几何形状特征对波纹度进行综合评价 不涉及表面其他物理特征诸因素 2 2 波纹度曲线 零件表面的几何形状总误差由表面粗糙度 波纹度和形状误差三部分组成 见图 1 在测量截 面轮廓曲线时 采取一定的滤波方式 以限制和减弱加工表面的粗糙度和形状误差成分 从而 所获得的测量曲线称为波纹度曲线 图 1 3 波纹度测量方向 波纹度的数值是指在垂直于基准面的各截面上获得 如果未规定一定的测量方向 则波纹度的数 值是指在垂直于基准面并沿着加工纹理方向的截面上获得 在一般情况下 由振动产生的波纹度 其 最大波幅值是发生在加工纹理方向上 4 滤波方式 为了获得波纹度曲线或确定其测量结果 允许采用下列任何类型的滤波方式或其组合 国家机械工业局 1999 05 20 批准 中 华 人 民 共 和 国 机 械 行 业 标 准 磨 削 表 面 波 纹 度 JB T 9924 1999 代替 JB Z 168 89 2000 01 01 实施 JB T 9924 1999 2 4 1 滚圆式滤波 用一在垂直于加工纹理方向的平面内具有较大曲率半径的测头 沿波纹度测量方向的截面轮廓曲 线移动 其中心的轨迹在很大程度上减弱了表面粗糙度的影响 见图 2 这一曲率半径称为滚圆曲率 半径 用 R 表示 图 2 4 2 电气截止式滤波 利用电气滤波线路的幅频特性 采用低通滤波器限制表面粗糙度成分 或采用高通滤波器限制形 状误差成分 4 2 1 对于直线波纹度 可采用低通滤波器 在幅频特性图上 其相应于 70 7 幅值处的波长 p mm 称为高通截止值 见图 3 K 允许通过的波幅量截止波长值为 2 5 mm 图 3 4 2 2 对于圆周波纹度 可采用高通滤波器 在幅频特性图上 其相应于 70 7 幅值处的频率 fp 波 周 称为低通截止值 见图 4 JB T 9924 1999 3 K 允许通过的波幅量截止频率值为 15 波 周 图 4 4 3 几何滤波 在限制了表面粗糙度的截面轮廓曲线上 在一个波距范围内读取波幅值 以限制和减弱形状误差成分 4 4 当采用不同滤波方式来限制表面粗糙度时 如果其测量结果有差异 则以滚圆式滤波为准 5 评定波纹度的参数 5 1 评定波纹度的基本参数是波幅值 W 5 1 1 对直线波纹度 波纹度曲线上某一波的波幅值W 是指波峰至两相邻波谷连线间的坐标距离 见图5 图 5 5 1 2 对圆周波纹度 波纹度曲线上某一波的波幅值 W 是指相邻峰 谷的半径之差 见图 6 图 6 JB T 9924 1999 4 5 2 评定波纹度的表征参数是平均波幅值 Wz 5 2 1 对直线波纹度 Wz是指测量长度 lp内波纹度曲线上 5 个最大波幅的算术平均值 见图 7 当 测量长度内的波数少于 5 个时 则取测量长度内全部波的平均波幅作为 Wz值 注 测量长度 lp的标准数值为 100 mm 当仪器测量长度或工件被测表面全长不足 100 mm 时 则取仪器测量长度 或工件被测表面全长作为测量长度 54321z 5 1 WWWWWW 图 7 5 2 2 对圆周波纹度 Wz是指在同一横剖面波纹度曲线上 5 个最大波幅的算术平均值 见图 8 5 2 3 当波纹度要求为某一数值时 是指该表面平均波幅 Wz值不能大于这一数值 可以偏小 54321z 5 1 WWWWWW 图 8 JB T 9924 1999 5 6 测头的曲率半径 截止值及波纹度平均波幅的系列值 6 1 滚圆曲率半径 R 的系列值为 0 25 0 8 2 5 8 0 25 mm 斧形测头在加工纹理方向的平面内 的曲率半径 r 见图 2 的系列值为 0 25 0 8 mm 对一般的磨削表面 R 值的标准数值为 8 0 mm r 值的标准数值为 0 8 mm 注 当不能按 8 0 mm 的 R 值或 0 8 mm 的 r 值来测量波纹度时 如粗距较大的端磨表面 曲率半径较小的轴承滚 道面等 则可按系列值选用其他 R 和 r 值 并在有关技术文件中注明 6 2 高通截止值 p的系列值为 0 08 0 25 0 8 2 5 8 0 mm 对一般的磨削表面 p值按被测表 面粗糙度 Ra值选用 见表 1 表 1 表面粗糙度 Ra值 m 0 02 0 02 0 32 0 32 2 5 p mm 0 250 82 5 注 当不能按表中所规定的 p值来测量波纹度时 如粗距较大的端磨表面等 则可按系列值选用其他 p值 并在有关技术文件中注明 6 3 圆周波纹度的低通截止值 fp的系列值为 5 15 45 波 周 对一般的磨削表面 fp的标准数值为 15 波 周 注 当不能按 15 波 周的 fp 值来测量波纹度时 如很小或很大直径的圆柱面 微型或大型轴承滚道面等 则可 按系列值选用其他 fp 值或分别控制不同 fp 值时的 Wz值 并在有关技术文件中注明 6 4 波纹度平均波幅Wz的允许值按公比 1 6 排列 数值如下 0 04 0 063 0 10 0 16 0 25 0 40 0 63 1 0 1 6 2 5 4 0 6 3 10 16 m 7 波纹度标注 波纹度在图样上的标注 在国家标准作出 标注 规定前 采用在图样的技术要求中直接注明平 均波幅值 Wz的允许数值 当国家标准规定 标注 后 按该标准执行 JB T 9924 1999 6 附 录 A A 1 由于波纹度曲线的形态种类较多 在评定平均波幅 Wz值时应分析图形 进行正确合理的读数 下面举出两种特例 A 1 1 低频波叠有明显的高频波 应在低频波距范围内读取波幅值 如图 A1 所示 54321z 5 1 WWWWWW 图 A1 A 1 2 基本频波的个别或若干波上叠有小波 应在基本波距范围内读取波幅值 如图 A2 所示 54321z 5 1 WWWWWW 图 A2 A 2 在现有圆度仪上测量圆周波纹度时 允许采用该仪器所带斧形测头作为滚圆滤波器 如和标准测 头的测量结果有差异时 则以标准测头为准 A 3 在评定过程中不应把表面缺陷 如沟槽 气孔 划痕等 包含进去 也不能代替对表面外观质量 如螺旋线等 的评定依据 标准的附录 评 定 规 定 JB T 9924 1999 中 华 人 民 共 和 国 机 械 行 业 标 准 磨 削 表 面 波 纹 度 JB T 9924 1999 机 械 科 学 研 究 院 出版 发 行 机 械 科 学 研 究 院 印刷 北京首体南路 2 号 邮编 100044 开本 880 1230 1 16 印张 3 4 字数 14 000 1999 年 12 月第一版 1999 年 12 月第一次印刷 印数 1 500 定价 10 00 元 编号 99 806 机械工业标准服务网 http www JB 。
