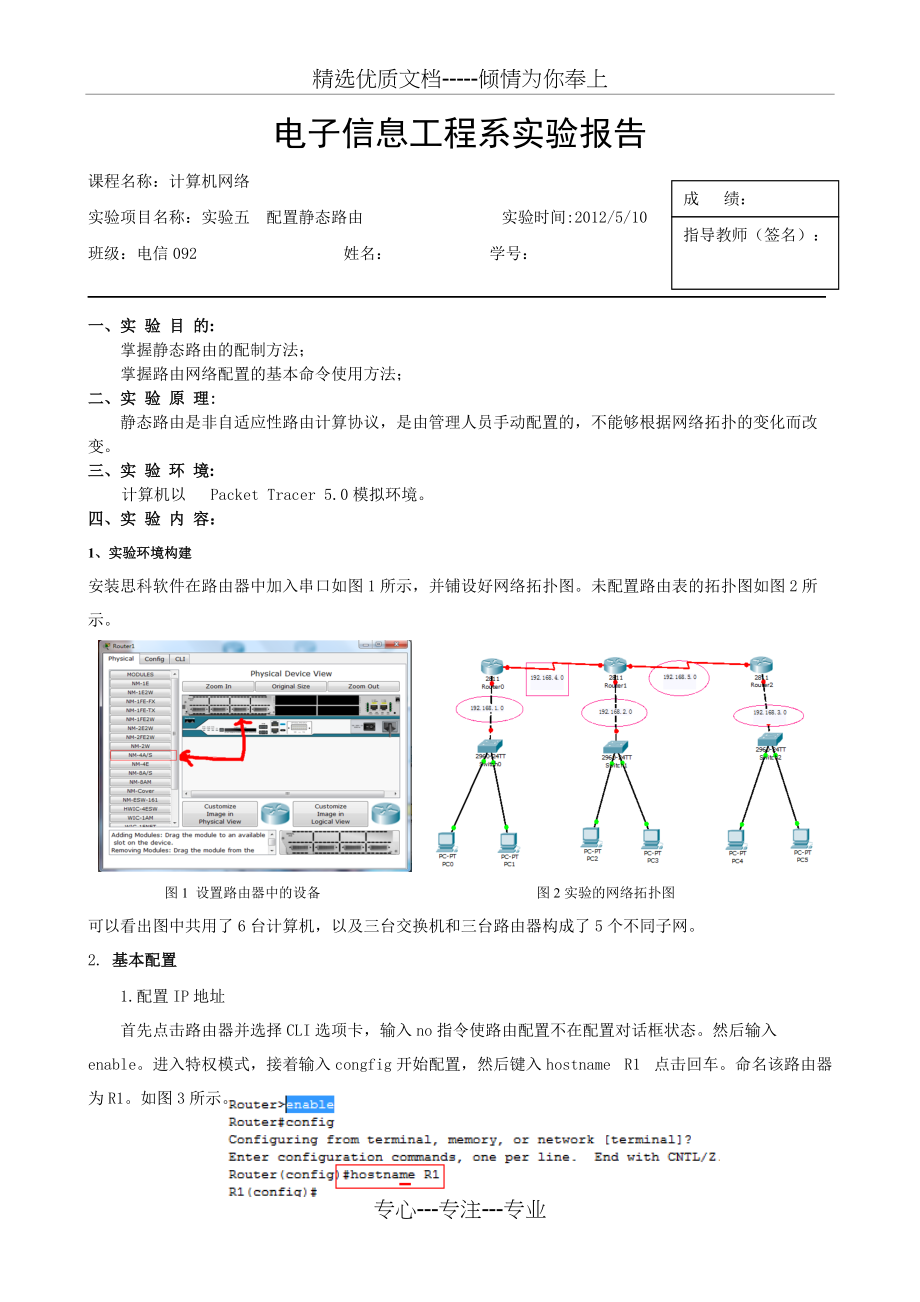

精选优质文档-----倾情为你奉上电子信息工程系实验报告成 绩：课程名称：计算机网络指导教师（签名）：实验项目名称：实验五 配置静态路由 实验时间:2012/5/10 班级：电信092 姓名： 学号： 一、实 验 目 的: 掌握静态路由的配制方法；掌握路由网络配置的基本命令使用方法；二、实 验 原 理:静态路由是非自适应性路由计算协议，是由管理人员手动配置的，不能够根据网络拓扑的变化而改变三、实 验 环 境: 计算机以 Packet Tracer 5.0模拟环境四、实 验 内 容：1、实验环境构建安装思科软件在路由器中加入串口如图1所示，并铺设好网络拓扑图未配置路由表的拓扑图如图2所示 图1 设置路由器中的设备 图2实验的网络拓扑图可以看出图中共用了6台计算机，以及三台交换机和三台路由器构成了5个不同子网。
2. 基本配置1.配置IP地址首先点击路由器并选择CLI选项卡，输入no指令使路由配置不在配置对话框状态然后输入enable进入特权模式，接着输入congfig开始配置，然后键入hostname R1 点击回车命名该路由器为R1如图3所示 图4 进入特权模式并命名该路由为R1接着，键入interface fastEthernet 0/0，选择快速以太网接口0的配置，配置其IP地址，然后输入命令 no shutdown，然后输入 exit 退出该接口的配置如图5所示 图5 快速以太网口0的IP配置 然后，输入interface serial 1/0，配置串口0的IP地址，因为与他相连的R0串口已经设置了时钟频率所以不需再次设置了如图6所示图6 路由器串口0的设置接着输入interface serial 1/1 ，配置串口1的IP地址及输入clock rate 指令来配置时钟频率，如图7所示图7 路由器串口1的设置最后，退出配置模式，然后运行copy running-config startup-config命令保存配置并使之生效。
如图8所示 图8 保存配置 配置电脑的IP地址，子网掩码，及默认网关如图9所示 图9 电脑IP的配置2.配置路由表首先，输入enable 进入特权模式然后 输入config 进入配置模式，然后输入ip route 命令配置路由表如图10所示 图10 路由表的配置然后，保存并退出如IP配置中图8 所示 图11 ping 子网1中的ip的结果 图12 ping 子网3中的ip的结果 图13 ping 子网4中的ip的结果 图14 ping 子网5中的ip的结果 经验证配置正确可以通信五、实 验 心 得： 掌握了静态路由的配制方法并掌握了路由网络配置的基本命令使用方法虽然说静态路由简单，不常使用，随着互联网用户、计算机的增加，路由表越来越庞大，配置默认路由往往也很重要专心---专注---专业。
