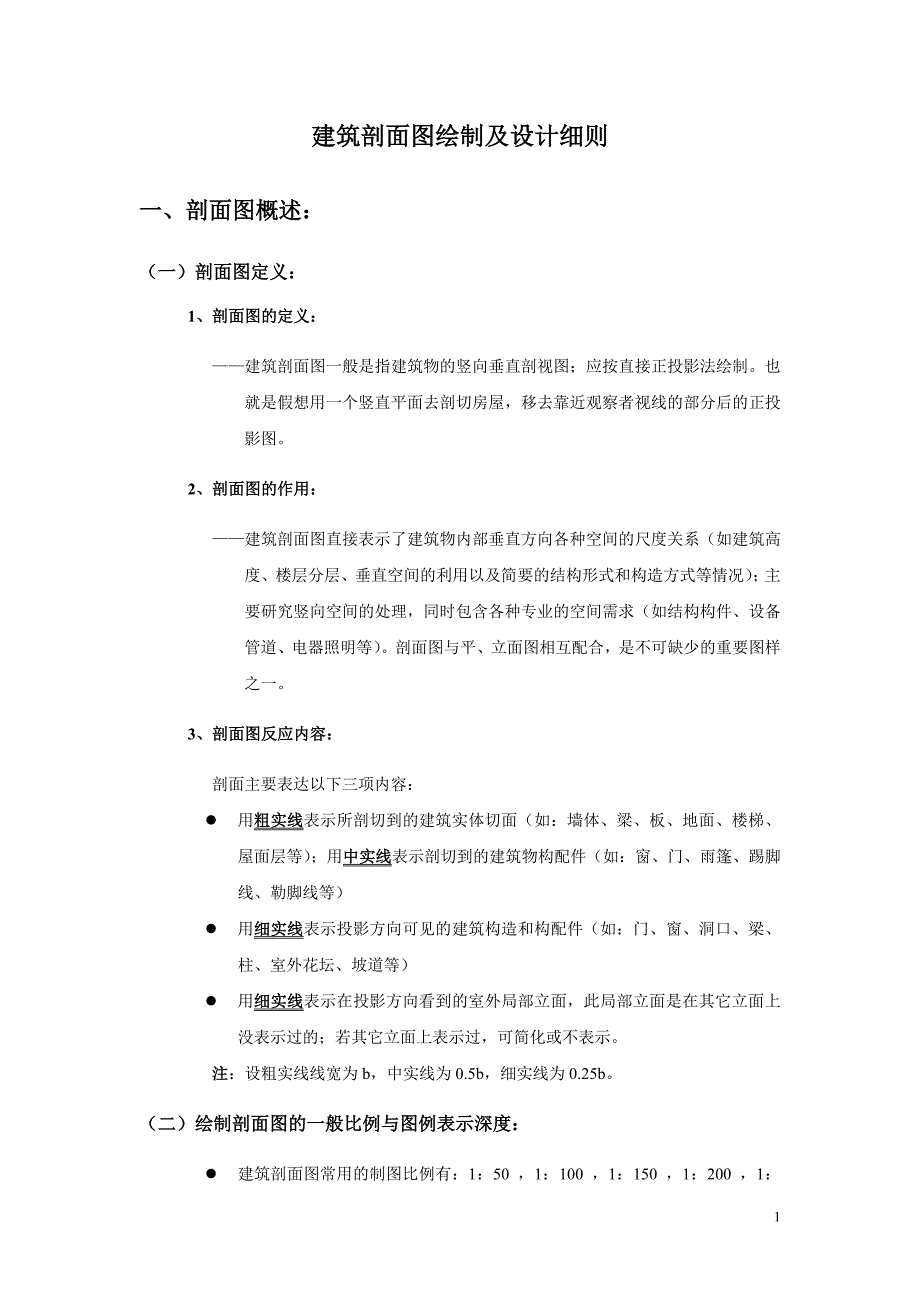

建筑剖面图绘制及设计细则一、剖面图概述：（一）剖面图定义： 1、剖面图的定义： ——建筑剖面图一般是指建筑物的竖向垂直剖视图；应按直接正投影法绘制也就是假想用一个竖直平面去剖切房屋，移去靠近观察者视线的部分后的正投影图 2、剖面图的作用： ——建筑剖面图直接表示了建筑物内部垂直方向各种空间的尺度关系（如建筑高度、楼层分层、垂直空间的利用以及简要的结构形式和构造方式等情况）；主要研究竖向空间的处理，同时包含各种专业的空间需求（如结构构件、设备管道、电器照明等）剖面图与平、立面图相互配合，是不可缺少的重要图样之一 3、剖面图反应内容： 剖面主要表达以下三项内容：l 用粗实线表示所剖切到的建筑实体切面（如：墙体、梁、板、地面、楼梯、屋面层等）；用中实线表示剖切到的建筑物构配件（如：窗、门、雨篷、踢脚线、勒脚线等）l 用细实线表示投影方向可见的建筑构造和构配件（如：门、窗、洞口、梁、柱、室外花坛、坡道等）l 用细实线表示在投影方向看到的室外局部立面，此局部立面是在其它立面上没表示过的；若其它立面上表示过，可简化或不表示注：设粗实线线宽为b，中实线为0.5b，细实线为0.25b。
二）绘制剖面图的一般比例与图例表示深度： l 建筑剖面图常用的制图比例有：1：50 ，1：100 ，1：150 ，1：200 ，1：300一般情况下剖面图绘制比例跟随立面图（最常用1：100、1：150）l 比例大于1：50的剖面图，应画出楼地面、屋面的面层线与抹灰层，并宜画出材料图例；l 比例等于1：50的剖面图，宜画出楼地面、屋面的面层线，抹灰层的面层线应根据需要而定，并宜画出材料图例；l 比例小于1：50的剖面图，但宜画出楼地面、屋面的面层线，可不画出抹灰层；l 比例为1：100～1：200的剖面图，宜画出楼地面、屋面的面层线；可画简化的材料图例(如钢筋混凝土涂黑等)；（常规作法：面层线一般都不表示，在一些降板处，如卫生间、厨房、屋面、地下室等由于面层很厚就用一条中实线表示）l 比例小于1：200的剖面图，可不画材料图例，剖面图的楼地面、屋面的面层线可不画出三）剖切符号的表示： 1、剖切符号的表示方法：（如图一）l 剖切符号由剖切位置线与投射方向线垂直相交组成，均以粗实线绘制剖切符号应是成对标注l 剖切位置线的绘制长度宜为6~10mm(1：1比例)；投射方向线绘制长度应短于剖切位置线，宜为4~6mm。
注：在1：100的图中剖切位置线的绘制长度为600~1000mm，投射方向线的绘制长度为400~600mm)l 剖切号的编号一般采用阿拉伯数字，按顺序由左至右、由下至上连续编排，并应注写在剖视方向线的端部编号字高宜为5mm（在1:100的图中字高为500mm）l 一个剖切编号对应一个投射方向，用一个剖面图表现 2、三种主要剖切方式：l 第一种：全剖（如图二），是指用一个剖切面剖切最常规的一种剖切方式要素：一个剖切面、一个投射方向、一个剖面图）l 第二种：平行剖（如图三），是指用两个或两个以上相互平行的剖切面剖切用于较复杂的图型，一个剖切面不能在一个剖面图上很直观的反应建筑物一个投射方向上的内部构件关系的情况时采用；平行剖的转折部份一般在同一个功能空间内要素：两个平行且联继的剖切面、一个投射方向、一个剖面图）l 第三种：转折剖（如图四），是指用两个或两个以上相互相交的剖切面剖切用于建筑物两个部份之间有一个较小转角的情况，而只用一个剖面图就能反应其内部构件情况时采用须注意的是，用这种剖切方式剖切后所绘制出的剖面图，实际上是图形展开后的正投影图，所以应在图名后面注明“展开”二字要素：两个相交的剖切面、一个投射方向、一个剖面图）注： （1）选用哪种剖切方式，需根据建筑物的实际情况综合考虑。
2）选取的原则是看这种方式是否能直观、简明且全面的反应建筑物内部的构件关系3）采用平行剖、转折剖的主要目的还是为了避免重复表示和减少剖面图；若建筑物体型或内部空间比较复杂时，尽量采用全剖方式，切多个剖切面、从多个投射方向、用多个剖面图表示4）如图（三）和图（四）所示，需要转折的剖切位置线，其两个直角边长度宜为4~6mm(1:100为400~600mm)，且应在转角的外侧加注与该剖切号相同的编号5）采用平行剖、转折剖时，剖切线一般转折一次 3、剖面图与断面图的主要区别：(如图五所示)l 第一点区别：剖切符号表示有所不同；剖面图的剖切号由三部份组成（剖切位置线、投射方向线、编号）；而断面图的剖切号由两部份组成（剖切位置线、编号）；且是把编号标注在剖切位置线的投射方向一边，用此表示投射方向l 第二点区别：表现内容上有所区别；如上图中的1-1剖面图与1-1断面图所示剖面图不仅表现剖切面剖到的部份，且会把投射方向上看到的部份也一起表示，以此表现构件与构件之间的相对关系而断面图仅仅只表现剖切面剖到的内容，而不需要表现投射方向上看到的内容l 第三点区别：适用范畴有所不同；剖面图一般是表现建筑物内部的整体空间关系、构件组成和构件之间相对关系或构件内组件之间的相对关系等，所以常用于建筑的整体剖切，绘制比例相对较小。
而断面图一般是表现局部某一构件的断面形式、构件的构造作法等等，所以常用于建筑物内部一些特殊构件的剖切，一般绘制比例相对较大注：若一张平面图上既有剖面图的剖切符号标注又有断面图的剖切符号标注，最好用不同的形式编写编号（比如剖面图编号用阿拉伯数字，断面图编号最好用罗马数字或拉丁字母）以示区别二、剖面图剖切位置选取：（一）剖切位置选取基本原则：l 剖切位置应选在能反映内外空间变化大、有不同层高或层数、内部构件相对复杂的典型部位l 剖切号的投射方向应向左、向上投射，适应人的阅读习惯二）各设计阶段剖面图剖切位置选取原则： 说明：（1）各阶段剖切位置的选取同样遵守“剖切位置选取基本原则” （2）由于表现的侧重点不同，因此在剖切位置上稍有区别 （3）仅从剖面图的图面表达深度上来说，基本没有区别 1、方案设计阶段：l 对于相对规整的建筑物，在方案阶段至少用一个剖面图表达内部空间关系方案设计阶段侧重于设计理念的表达在选择剖切位置时，尽量选择能表达设计精华和设计特点的地方；再者，由于用以表达的图相对较少，为能充分说明问题，所选的剖切位置还应尽量是空间最为复杂、高差变化最多、涉及面最广、表达最为全面的地方。
2、初步设计阶段：l 对于相对规整的建筑物，初步设计阶段一般用一个或纵、横两个剖面图表达内部空间关系（若一个剖面图能表达清楚，也可用一个剖面图表达）初步设计阶段更注重的是技术层面上的控制，而消防疏散是技术控制重中之重在选择剖切位置时，技术控制的重点部位——作为垂直疏散的楼梯，是必不可少的；因此至少有一个剖切面剖到楼梯另外，还应选择空间较为复杂、层高变化较大、整体空间内最具代表性的地方进行剖切 3、施工图设计阶段：l 对于相对规整的建筑物，施工图设计阶段一般纵、横两个剖面图表达内部空间关系施工图设计阶段更注重的可操作性，当内部空间复杂、错层较多、构件之间关系相对特殊时，尽量采取两个以上的剖面图表达它们的整体关系在选择剖切位置时，应尽量选择每种复杂空间内极具代表性的地方进行剖切，表达应简洁且精准，以便施工人员清晰明了的阅读一些特殊部位可用详图进行补充相较而言更注重每个剖切面的代表性由于施工图阶段会另外绘制楼梯详图，所选的剖切位置不一定要剖到楼梯三）剖切位置分析：l 根据“剖切位置选定基本原则”可知，剖切位置选取的立足点是建筑物内部空间变化情况，而并非建筑外形的变化；建筑外形的变化有时会引起内部空间或构件的变化，有时却不然；因此具体问题具体分析。
l 三种不同设计阶段侧重点各有不同，但有时剖切位置选取可能是同一个位置也可能不同位置，尽量满足不同设计阶段不同需求的表达l 对于一些重点交接部位（比如塔楼与架空层、架空层与裙房、裙房与地下室之间的交接处）应有剖切面进行剖切l 对于一些有特殊功能的部位（如地下室人防部份、地下室设备用房、出屋面消防水箱等）应有剖切面进行剖切l 对于一些外型特殊的建筑物（如圆形、扇形、“Y”字型），有时不需要像画立面一样画展开剖面图，而可直接正交剖切；展开剖面图虽然能够相对全面的反应内部空间，然而容易导致内部空间层次关系的反应失真；是否采用最主要还是看剖切后能否真实、清晰、明了的反应其内部竖向空间关系l 例：如下图所示，此图为一无裙房商业、无地下室的多层住宅由两套复式与一套普通形式的套房组成标准层平面在此，仅从它的内部空间分析其剖切位置，暂不考虑其屋顶或立面上的变化在实际工程中，若其屋顶是由平屋顶和坡屋顶组合而成，在分析剖切位置时适当还应考虑此因素） （1）方案阶段：在此阶段，一般只绘制一个剖面图，此图不仅要表达空间中竖向的变化外，更注重表达内部空间竖向上的设计特点从图（六）看出，两个复式通高的客厅在整体空间中，最具表现力，也最能突出此项目的特点；另外，通高的客厅空间、下层餐厅上层为露台也也能反映其设计的特点；因此，如图（七）所示，若为了能相对全面的表达，可以用了一个平行剖1-1；或可用一个纵剖2-2也能突显其设计特点。
当然还可以剖切其它位置2）初步设计阶段：此阶段设计一般用一个最具代表性且剖到楼梯的剖面图或再加能反映较复杂空间的剖面图表达；此阶段的剖面图不是用于施工，也不是用于表现设计特点，而更多的是用技术性控制；因此，找出整个空间中最能说明问题和最具代表性的位置进行剖切，并应剖切一个楼梯如下图（八）所示，1-1剖面，不仅剖到两层通高的客厅，也剖切到了厨房和卫生间，用以表达降板情况2-2剖面不仅剖到楼梯，还剖到客厅和阳台，说明其坚向情况相较而言，这两个剖面能够说明代表性问题当然，若当左右两边的户型不为复式，而是普通的平层户型，通常情况下也可只用2-2一个剖面图表达3）施工图设计阶段：此阶段设计是以用以施工依据，因此对于整个剖面图部份要求相对较高，要表达全面不可遣漏；而对于每个剖切面而言，要极具代表性如下图（九）所示，1-1剖面不仅剖到两层通高的客厅，还剖到了厨房、卫生间；3-3剖面使阳台与厨房、厨房与卫生间、卧室与凸窗之间的坚向关系得以表达；2-2剖面使露台与通高空间的坚向关系得以表达每个特点部位、每种坚向空间形式都能在剖面图上得以表达，全面且极具代表性然而，有时了为了使方案设计、初步设计、施工图设计三个阶段的工作能够达到联贯和统一，所以如此图平面，在施工图阶段也可采用方案阶段的平行剖加上初步设计阶段的一个纵剖两个剖面图，同样也能相对全面且具代表性的反映其竖向空间的关系，也是可行的。
三、剖面图绘制与设计：（一）地下室绘制注意事项： 说明：都是以1：100的绘制比例进行分析说明 1、地下室底板、侧壁绘制注意事项：l 如图所示，地下室底板下一般要绘制混凝土垫层；垫层厚度“a”的确定是根据地基的土质决定的，一般不小于100mm，当是软弱土时不小于150mm混凝土强度不小于C15），垫层的材料图例可表示，可不表示l 如图所示，地下室底板的厚度“b”是根据结构专业计算确定，为满足防水的要求，地下室底板一。
