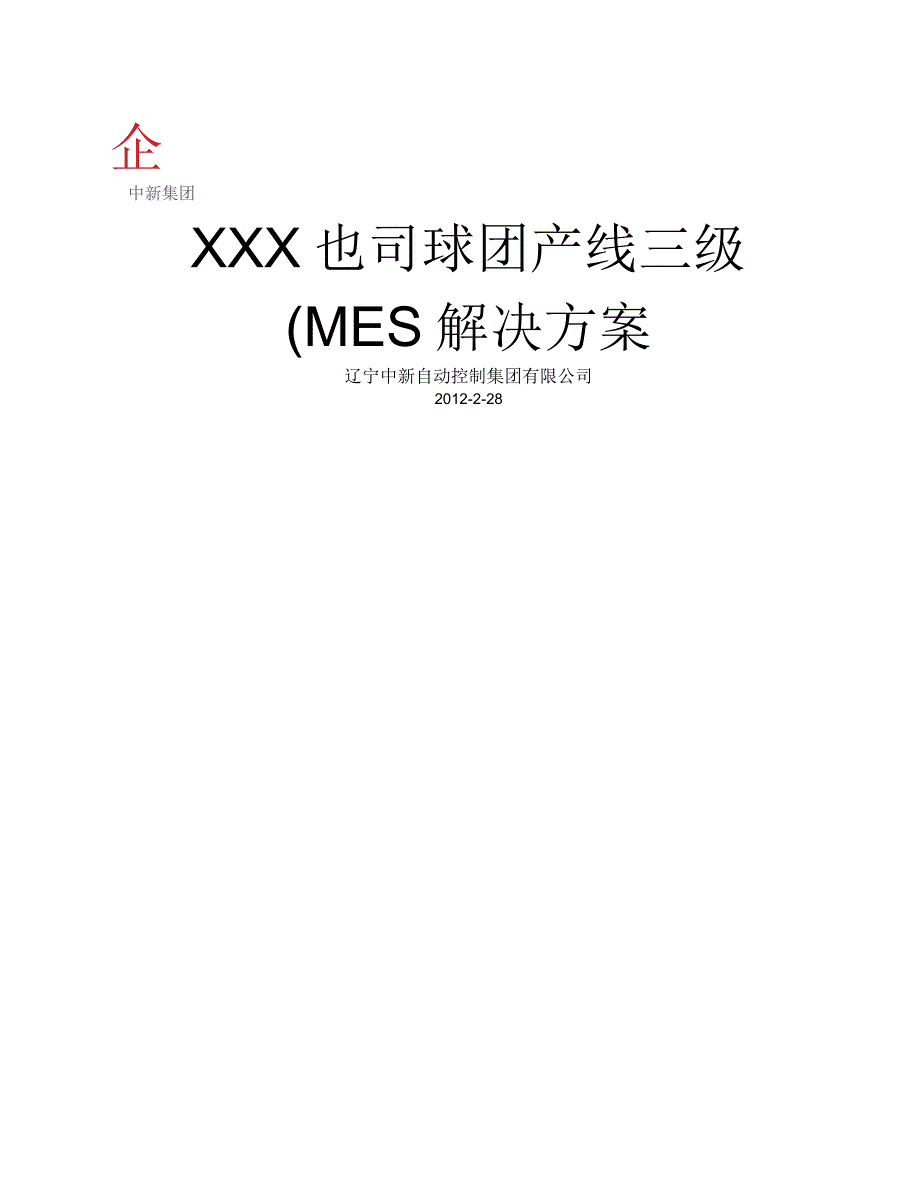

企中新集团XXX也司球团产线三级(MES解决方案辽宁中新自动控制集团有限公司2012-2-281 背景32 信息化需求分析32.1 现状32.2 信息化需求32.2.1 物料流动需求32.2.2 生产实际需求42.2.3 生产管理需求43 实现目标44 工艺流程64.1 主体设备64.2 生产工艺75 解决方案95.1 ERP系统体系结构95.2 MES系统在ERP系统中的地位105.3 球团ME漱件架构115.4 系统硬件架构125.5 网络拓扑结构135.6 系统软硬件配置135.6.1 软件平台配置要求135.6.2 硬件平台配置要求146 系统功能描述1..5..6.1 订单管理156.2 生产计划管理156.3 物料管理156.4 生产实绩管理166.5 质量管理166.6 调度管理176.7 生产综合统计176.8 主体设备开停机管理176.9 通讯管理186.10 系统管理187 系统实施方案1..8..7.1 项目实施的策略及方式187.2 项目实施组织机构及职责197.2.1 项目实施组织机构197.2.2 项目实施组织机构工作职责197.3 项目实施流程与主体计划207.3.1 项目准备阶段217.3.2 项目实施阶段227.3.3 上线准备阶段227.3.4 系统上线阶段237.3.5 验收交付阶段238 系统培训方案2..3..8.1 项目培训的策略及方式238.1.1 项目培训的重要性238.1.2 项目培训策略241.1 2项目培训质量与考核248.3 培训组织与要求248.4 培训提交文档249技术服务与承诺内容2..5.9.1 技术服务内容259.2 技术服务方式及响应时间259.3 服务队伍259.4 服务监督2529 / 271背景XXX必司球团生产线是一条新建的工艺设备技术先进的环保型球团生产线，设计能力xxx万吨。
钢铁行业是辽宁中新自动化控制集团有限公司重要的高端战略行业，辽宁中新非常愿意与XXX/司进行合作用先进、实用、成熟、稳定的产品，高效地实施服务，全力帮助XXX2司生产管理信息化项目取得成功为了保证XXX延司球团生产线MES®目成功实施，辽宁中新承诺派最好的专家和资深顾问，作为项目组成员，为XXX您司提高最优质的服务本建议书应XXX您司的要求，参照企业未来发展目及信息化建设的具体要求，结合辽宁中新多年钢企MESW发经验，力求在经济性、先进性、可靠性、易操作性、易维护性、易扩展性、安全性、实用性的原则下编写出来的2信息化需求分析2.1现状XXXX公司球团生产线是一条新建的生产线，信息化建设尚属开发初期因而其信息化建设具备如下几个天然优势：1）基础信息易于整理，物料信息、员工信息、设备信息、质量信息等相对规范，易于梳理及完善；2）不存在历史留存原料及成品，因而物料信息的完整性较好；3）工艺流程标准化程度较高，业务流程可塑性较强；4）具有较好的应用需求基础，从最需要的内容入手，快速实现信息化建设；5）管理者及员工年龄相对年轻，文化程度及素质较高，有利于信息化建设的实施及应用2.2信息化需求2.2.1 物料流动需求从原料到成品的物料流动有如下实际需求：1） 原料的采购、入库、库存、出库的物流与信息流的同步与实时；2） 成品的产量、入库、库存、出库的物流与信息流的同步与实时；3） 产线物流信息的集成与整合，提高物流信息的安全性及可靠性；4） 提高物流信息传递的速度，及时反映对物料的需求情况及现状，为提高生产率打下坚实的基础。
2.2.2 生产实际需求产线生产过程有如下实际需求：1）生产过程要及时展现，满足生产的实际需要；2）生产结果要实时体现，满足生产的实际需要；3）提高产品质量及产量，提高球团的品质；2.2.3 生产管理需求1）提高企业信息化、标准化管理水平；2）提高企业响应订单能力，提高效率社会、效益社会的需求；3）降低成本，增加经济效益；4）现代化企业的标志，提高企业知名度及扩大影响3实现目标建立一套先进的、实用的XXX也司球团生产线生产过程计算机管理系统,实现生产管理的自动化，信息交换和传递的网络化，提高企业的管理水平、生产效率、产品质量、降低生产成本及提高效益具体目标如下：1）实现生产的自动化、科学化管理利用计算机技术将生产信息和生产实绩科学地结合起来，管理者和操作者之间分工明确，用网络技术和计算机软件功能协调他们之间的工作，用关联、完备的作业标准、作业指导正确地组织生产2）实现生产统一管理球团生产以多道工序组成，为了在计算机系统管理中将生产工序有机的结合起来，在MES系统中我们采用生产订单为主导的设计思想，从用户订单开始（如果对于没有用户订单的生产编制虚拟用户订单）逐步联系整个生产过程根据管理者选择的准备加工的用户订单，系统依据用户订单中的产品要求查找相关工艺标准信息，进行合理判定后自动产生生产订单，并且通过生产订单建立了用户订单、工艺路径、生产工艺指导、产品检验标准及产品种类之间的联系，同时根据生产订单中的计划生产量及库存中的余料信息编制出要料计划。
利用已挂接生产订单的物料信息编制出生产计划，各工序严格按生产计划组织生产以上设计思想的实现，使系统实现了生产统一管理的思想3）通过生产订单管理，实现合理地组织生产和安排生产通过生产订单的脱、挂管理功能和结案功能，实现生产订单的跟踪管理，在系统中能及时查阅生产订单信息上的原料需求量、原料挂接量、原料欠量、计划生产量、缴库量、生产欠量通过欠量分析生产订单，利用物料的脱挂生产订单功能，及时调整欠量特别是通过余料挂接订单的功能，保证了余料不被遗忘和合理地利用余料，降低库存占用量和物料在库存的停留时间，同时也保证生产订单的顺利完成4）通过物料信息跟踪查询解决生产问题通过物料跟踪查询功能可以及时查阅物料当前所在的位置及物料信息的各种状态，能查询物料所经过的生产工序、生产时间、生产者，查阅物料的质量检查信息、封锁释放记录信息，当物料生产出现问题时，操作者能快速查出问题地点和原因，及时做出合理解决办法5）实现生产调度管理通过调度图表查询界面和界面中数据可以实时更新的特点，将各工序设备运行情况、生产情况和库存情况用图表方式显示出来，使调度及时了解、掌握各种情况，能够对生产做出合理调整和指导6）实现科学的对工艺质量参数的调整通过对各工序生产的工程数据查询、分析和成品率的分析，管理人员能根据分析结果进行判定和及时调整质量检验标准数据、定额标准数据、加工工艺指导数据，提高正确指导和分析产品的能力。
7）实现成品及时发货通过系统生成的发货计划和打印的发货清单，管理者能在产品发货时根据发货清单上指明的产品位置方便、准确地查找出产品，保证了发货及时和准确8）动态了解及掌握原料库存情况、流动情况，实时监控各工序生产情况，及时了解及掌握产品的生产、入库、库存、发货等情况，动态了解及掌握主要设备运行情况，随时了解及掌握产品的质量信息；9）各工位及时准确的自动获得操作指导与规范，提高操作的准确性；10）根据产品规格，自动向L2系统下达生产指令，提高生产效率；接收L2生产实绩信息 4工艺流程4.1 主体设备球团生产线主体设备包括烘干机、高压磨辐机、强力混合机、圆盘造球机、链篦机、回转窑、环冷机、电除尘等，见下图:烘干机高压磨枢机强力混合机圆盘造球机主体设备回转窑环冷机电除尘球团产线主体设备情况序号设备名称功能作用1烘干机有效烘干水分，烘干后水分控制在8%左右2身压磨辐机有效提高物料的比表面积，降低皂土比3强力混合机混合物料，搅拌均匀4圆盘造球机造生球5链篦机干燥预热生球6回转窑焙烧均热7环冷机冷却热球，成品球的二次氧化8电除尘除尘4.2 生产工艺球团矿是细磨铁精矿或其它含铁粉料造块的又一方法它是将精矿粉、膨润土的混合物，在造球机中滚成直径9~16mm的生球，然后干燥、焙烧，固结成型，成为具有良好冶金性质的优良含铁原料，供给钢铁冶炼需要。
球团法生产的主要工序包括原料准备、配料、混合、造球、干燥和焙烧、冷却、成品和返矿处理等工序，如下图所示球团矿生产的原料主要是精矿粉和若干添加剂，如果用固体燃料焙烧则还有煤粉或焦粉这些原料进厂后都要经过准备处理，它包括：1 ）所有原料的混匀；2）将添加物磨碎到足够的细度；3）将精矿粉（或富矿粉）磨碎到-200网目大于70％，上限不超过0.2mm；4）将固体燃料破碎到小于0.5mm；5）精矿粉中的水分过多时要进行干燥处理6）经过筛分粒度过大的还要重新进行破碎、磨碎处理经过上述准备处理的原料，在配料皮带上进行配料；将配料后的混合料与经过磨碎的返矿一起，装入圆筒混合机内加水混合混合好的料再加到圆盘造球机上造球，造球时还要加适量的水生球焙烧前要进行筛分，筛出的粉末返回造球盘上重新造球用固体燃料焙烧时，生球加到焙烧机以前，其表面滚附一层固体燃料这样制成的生球用给料机加到焙烧设备上进行焙烧焙烧好的球团要进行冷却，冷却后的球团矿经筛分分成成品矿、返矿，垫底料直接加到焙烧机上，返矿经过磨碎（至＜0.5mm）后再参加混料和造球目前主要的几种球团焙烧方法：竖炉焙烧球团、带式焙烧机焙烧球团、链篦机---回转窑焙烧球团。
竖炉焙烧法采用最早，但由于这种方法本身固有的缺点而发展缓慢目前采用最多的是带式焙烧机法，60％以上的球团矿是用带式焙烧机法焙烧的链篦机---回转窑法出现较晚，但由于它具有一系列的优点，所以发展较快，今后很可能成为主要的球团矿焙烧法球团工艺流程5解决方案5.1ERP系统体系结构ERP系统机组设备产线MES系统产线过程控制计算机系统PCC基础自动化计算机系统omiami网络设备5.2MES系统在ERP系统中的地位ER进行企业生产经营核心职能业务处理，实现对产品整个生命周期全过程全流程全方位的管理控制.ME粮据ER源统下达的制造指令，执行作业计划建立、物料生产及质量检判等操作，实现对具体工艺区段的产品制造全过程的精确管理控制ERPMESL2过程控制计算机使用数学模型通过对生产工艺过程的控制实现对产品的制造精确控制.L2L1L1设备控制级通过对生产机组设备的控制实现对产品的制造精确控制5.3 球团ME漱件架构球团生产线MES系统采用B/S结构，其主要功能包括：订单管理、生产计划管理、物料管理、生产实绩管理、质量管理、调度信息管理、生产综合统计、主要设备开停机管理、通讯管理、系统管理。
