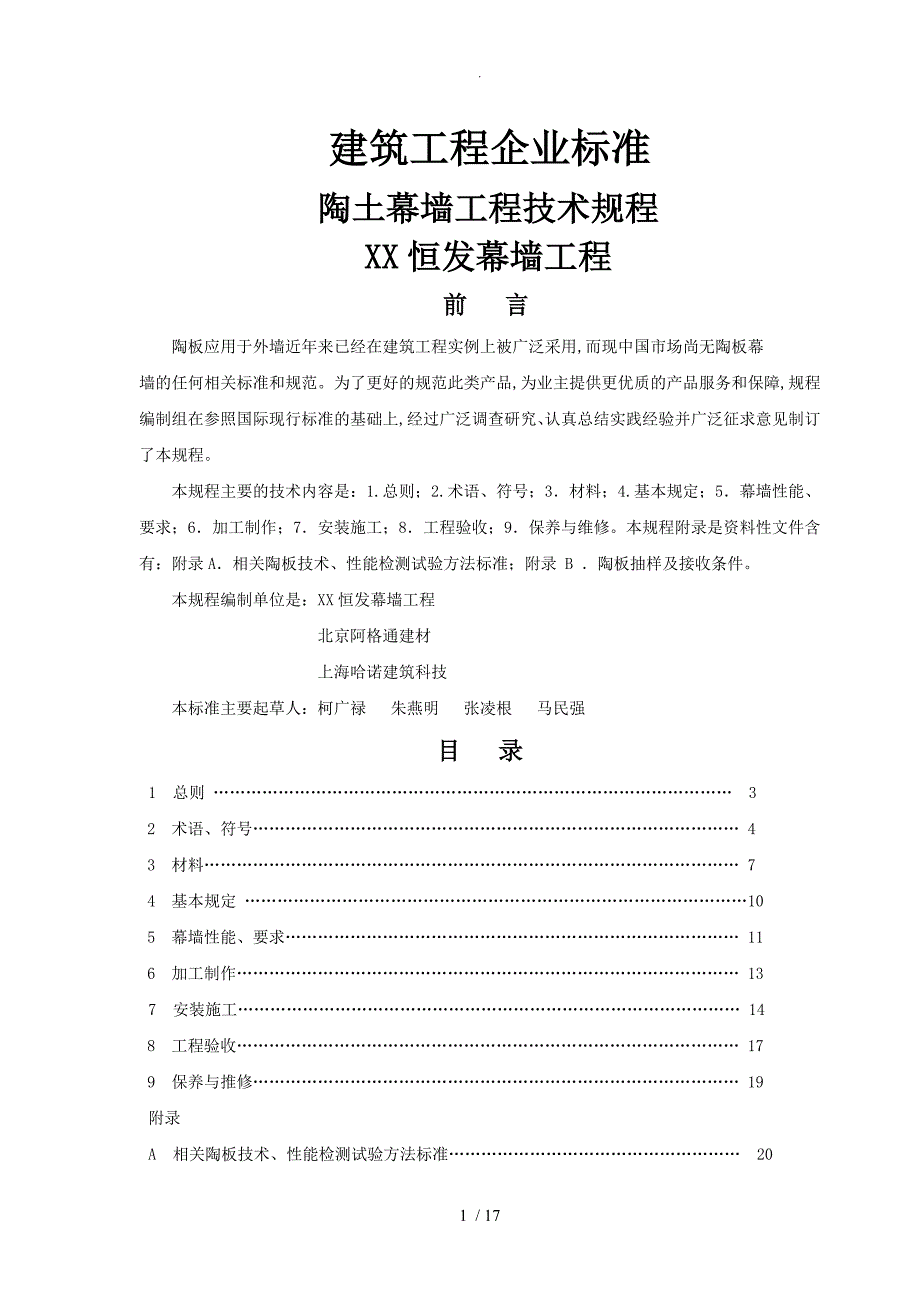

建筑工程企业标准陶土幕墙工程技术规程XX恒发幕墙工程前 言陶板应用于外墙近年来已经在建筑工程实例上被广泛采用,而现中国市场尚无陶板幕墙的任何相关标准和规范为了更好的规范此类产品,为业主提供更优质的产品服务和保障,规程编制组在参照国际现行标准的基础上,经过广泛调查研究、认真总结实践经验并广泛征求意见制订了本规程本规程主要的技术内容是：1.总则；2.术语、符号；3．材料；4.基本规定；5．幕墙性能、要求；6．加工制作；7．安装施工；8．工程验收；9．保养与维修本规程附录是资料性文件含有：附录A．相关陶板技术、性能检测试验方法标准；附录 B ．陶板抽样及接收条件本规程编制单位是：XX恒发幕墙工程北京阿格通建材上海哈诺建筑科技本标准主要起草人：柯广禄 朱燕明 张凌根 马民强目 录1 总则 …………………………………………………………………………………… 3 2 术语、符号……………………………………………………………………………… 4 3 材料……………………………………………………………………………………… 7 4 基本规定 …………………………………………………………………………………10 5 幕墙性能、要求………………………………………………………………………… 11 6 加工制作………………………………………………………………………………… 137 安装施工………………………………………………………………………………… 14 8 工程验收………………………………………………………………………………… 17 9 保养与推修……………………………………………………………………………… 19 附录A 相关陶板技术、性能检测试验方法标准……………………………………………… 20 B 陶板抽样及接收条件 …………………………………………………………………… 211 总 则 为了使陶板幕墙工程做到安全可靠、实用美观和经济合理,制订本规程。
本规程适用于工业、民用建筑上使用的开放式外墙干挂陶板幕墙工程的制作、安装施工及验收维护 陶板幕墙的制作和安装施工的全过程应实施质量控制．陶板幕墙工程制作与安装施工企业,应制订内部质量控制标准 陶板幕墙的材料、制作、安装施工、验收维护,除应符合本规程外,尚应符合国家现行有关强制性标准的规定 类似幕墙工程的制作、安装施工及验收维护可参照本规程2 术语、符号2.1 术 语建筑幕墙 building curtain wall 由金属构架与板材组成的、不承担主体结构荷载与作用的建筑外围护结构2.1.2 开放式建筑幕墙open joint curtain wall 不要求具有阻止空气渗透或雨水渗透功能的建筑幕墙包括遮挡式和开缝式建筑幕墙 陶板幕墙 figuline panel curtain wall 以陶板〔吸水率平均值3%＜ E ≤10% 挤压陶土板为面板的开缝式建筑幕墙2.1.4 正面 front surface 幕墙陶板安装在建筑幕墙上后的外露可见表面．2.1.5 吸水率 water absorption 用陶板吸水饱和后的质量减去陶板的干燥质量所得的值除以干燥质量,用干砖的质量分数〔%表示。
2.1.6 相容性 compatibility 黏结密封材料与其他材料接触时．不发生影响黏结密封材料黏结性的物理、化学变化的性能 2.1.7 顶部凸缘 top lugs 顶部凸缘除了提供挂件的卡接部位,另与底部的边缘搭接起到系统的阻水作用2.1.8 尺寸描述〔见图 > description of sizes 注：这里描述的尺寸只适用于矩形板,对于陶棍只以实际测量尺寸表示2.1.8.1 名义尺寸〔又称分格尺寸 nominal size 用来统称产品规格的尺寸2.1.8.2 工作尺寸〔又称加工尺寸work size按制造结果而确定的尺寸,实际尺寸与其之间的差应在规定的允许偏差之内注：工作宽度一般为分格宽度减去8mm或12mm,工作长度为分格长度减去4mm或8mm .3 实际尺寸actual size按照GBT 3810.2 中规定的方法实际测得的尺寸 边直度 straightness of sides 在陶板的平面内,边的中央偏离直线的偏差这种测量只适用于板的直边〔见图 >,结果用百分比表示2.1.10 直角度deviation from rectangularity将砖的一个角紧靠着放在用标准板校正过的直角上〔见图 > ,该角与标准直的偏差。
平面度 flatness.1 表面平整度 surface flatness由板的正面上的3点测量值类定义 .2 中心弯曲度 centre curvature 板面的中心点偏离由四个角点中的三点所确定的平面的距离〔见图.23 边弯曲度 edge curvature板的一条边的中点偏离由四个角点中的三点所确定的平面的距离〔见图 .34 翘曲度 warpage 由板的三个角点确定一个平面,第四角点偏离该平面的距离〔见图.4 小色差 colour difference因板块不同批次的原料和烧结温度、时间差异造成的成品颜色差异2.2 符 号 E——吸水率 Na——陶板短边名义尺寸边长mm Nb——陶板长边名义尺寸边长mm Wa——陶板短边工作尺寸边长mm Wb——陶板长边工作 t——陶板厚度mm2.2.7 F——破坏荷载N R——水饱和状态下的弯曲强度Mpa 3 材 料3.1 陶 板 幕墙用陶板宜采用由陶土原料经高强度挤压高温煅烧成型的板材,陶板吸水率应小于11%,弯曲强度不应小于8.0MPa,并应处理方式有相关年限的质量保证书。
3.1.2 陶板按其断面形状、表面形式、表面处理方式有如下分类：1 按断面形状分类：单层板、双层板；2 按表面形式分类：平面板、沟槽板、纹板；3 按表面处理方式分类：毛面板、亚光板、釉面板 陶板在生产、采购、检测过程中应采用如下标记方法：3.1.4 陶板的技术和性能要求应符合表,试验方法应符合国家标准《陶板砖试验方法》 GB/T3810的有关规定表 陶板技术、性能要求技术要求试验方法尺寸和表面质量实际长度相对于工作长度的偏差允许最大误差：±1.5mmGB/T3810.2实际宽度相对于工作宽度的偏差允许最大误差：±3.0mmGB/T3810.2实际厚度相对于工作厚度的偏差允许最大误差：±2.0mmGB/T3810.2边直度〔正面相对于工作尺寸的最大允许偏差%C允许最大值是4mm±1.0%GB/T3810.2直角度相对于工作尺寸的最大允许偏差%§允许最大值是3mm±1.0%GB/T3810.2平整度最大允许偏差%a.相对于由工作尺寸计算的对角线的中心弯曲度±1.0%GB/T3810.2b.相对于由工作尺寸的老边弯曲度±1.0%GB/T3810.2a.相对于由工作尺寸计算的对角线的翘曲度±1.0%GB/T3810.2表面质量至少95%的砖主要区域无明显缺陷GB/T3810.2物理性能吸水率,质量分数3%<平均值≤10% 最大值≤11%GB/T3810.3破坏力〔N平均值≥1500N最小值≥1200NGB/T3810.4<水饱和>弯曲强度〔Mpa平均值≥10 MPa最小值≥8 MPaGB/T3810.4抗热震性样品在150C和1450C之间10次循环,板块无缺陷。
GB/T3810.9抗冻性样品浸水饱和后,在50C和-50C之间循环100次,板块无缺损GB/T3810.12小色差供需双方协商GB/T3810.16化学性能耐化学腐蚀性耐家庭化学试剂和游泳池盐类优于或等同于UB级GB/T3810.13耐低浓度酸和碱优于或等同于ULB级GB/T3810.13耐低浓度酸和碱优于或等同于UHC级GB/T3810.13耐污染性优于或等同于2级GB/T3810.14 陶板应具有一定的自洁能力 订购陶板时,尺寸、型号、颜色、数量、到货时间、交货地点及其他性能均应于相关方协商一致 陶板可用各种类型车辆运输运输规则、运输条件等应符合国家有关规定运输过程中应防止碰撞、滚摔,并应有防雨措施搬运时应轻拿轻放,严禁摔扔,防止产品破损 陶板宜储存在干燥、通风的室内,并按品种、规格、批号、色号分别整齐堆放在室外堆放时有防雨设施产品对嘛高度应适当,防止压坏包装箱或产品3.2 金 属 材 料3.2.1 陶板幕墙采用的非标准五金件应符合设计要求,并应有出厂合格证同时应符合现行国家标准《紧固件机械性能 不锈钢螺栓、螺钉和螺柱》 〔GB/T3098.6和《紧固件机械性能 不锈钢螺母》 〔GB/T3098.15的规定。
3.2.2 陶板幕墙采用的钢材的技术要求和性能试验方法应符合现行国家标准的规定1 钢材的技术要求应符合下列现行国家标准的规定1 《碳素结构钢》 〔GB/T7002 《优质碳素结构钢》 〔GB/T6993> 《合金结构钢》 〔GB/T 3077 > 4> 《低合金高强度结构钢 》 〔GB /T 1519> 5> 《碳素结构和低合金结构钢热轧薄钢板及钢带 》 〔GB/T 912 6 《碳素结构和低合金结构钢热轧厚钢板及钢带 7 《结构用冷弯空心型钢尺寸、外型、重量及允许偏差 》 〔 GB/T 6728 > 8 《冷拔无缝异型钢管》 〔GB/T 3094> 9> 《高耐候结构钢》 〔GB / T 4171> 〔10《焊接结构用耐候钢》 〔GB/T41722 钢材主要性能试验方法应符合下列现行国家标准的规定：1> 《金属弯曲试验方法》 〔GB/T232> 2> 《金属拉伸试验方法》 〔GB/T228> 钢结构幕墙高度超过 40m 时,钢构件宜采用高耐候结构钢,并应在其表面涂刷防腐涂料 钢构件采用冷弯薄壁型钢时,除应符合现行国家标准《冷弯薄壁型钢结构技术规范 》〔G BJ18 的有关规定外,其壁厚不得小于 3.5mm ,强度应按实际工程验算,表面处理应符合现行国家标准《 钢结构工程施工及验收规范 》《 GB 50205 》的有关规定。
陶板幕墙采用的铝合金型材应符合现行国家标准 《 铝合金建筑型材 》 〔GB/T 5237.1 中有关高精级的规定;铝合金的表面处理层厚度和材质应符合现行国家标准 《 铝合金建筑型材 》 〔 GBT/5237.2~5237.5 的有关规定 陶板幕墙中不同的金属材料接触处,除不锈钢外均应设置耐热的环氧树脂玻璃纤维布或尼龙 12 垫片 陶板幕墙采用的铝质导水条应采用铝合金薄板冷轧滚压成型,表面做与陶板相近颇色喷涂．3.3 硅酮密封胶 幕墙窗洞口用陶板收口时应采用中性硅酮耐候密封胶；幕墙转角用陶板 45°拼接时宜采用角码与中性硅酮结构密封胶固定密封硅酮结构密封胶分单组分和双组分,其性能应符合现行国家标准 《 建筑。
