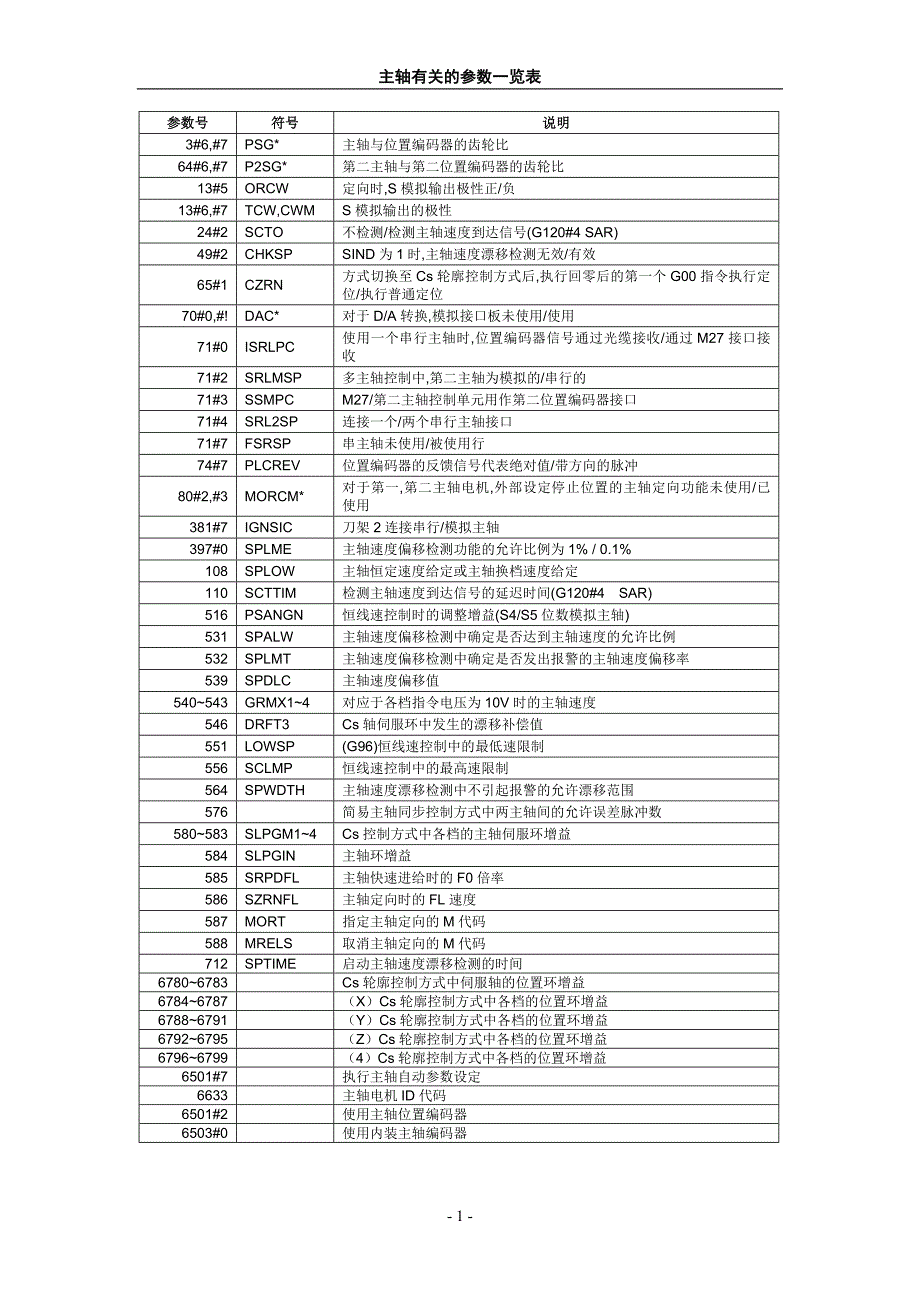

主轴有关的参数一览表主轴有关的参数一览表- 1 -参数号参数号符号符号说明说明3#6,#7PSG*主轴与位置编码器的齿轮比64#6,#7P2SG*第二主轴与第二位置编码器的齿轮比13#5ORCW定向时,S 模拟输出极性正/负13#6,#7TCW,CWMS 模拟输出的极性24#2SCTO不检测/检测主轴速度到达信号(G120#4 SAR)49#2CHKSPSIND 为 1 时,主轴速度漂移检测无效/有效65#1CZRN方式切换至 Cs 轮廓控制方式后,执行回零后的第一个 G00 指令执行定 位/执行普通定位70#0,#!DAC*对于 D/A 转换,模拟接口板未使用/使用71#0ISRLPC使用一个串行主轴时,位置编码器信号通过光缆接收/通过 M27 接口接 收71#2SRLMSP多主轴控制中,第二主轴为模拟的/串行的71#3SSMPCM27/第二主轴控制单元用作第二位置编码器接口71#4SRL2SP连接一个/两个串行主轴接口71#7FSRSP串主轴未使用/被使用行74#7PLCREV位置编码器的反馈信号代表绝对值/带方向的脉冲80#2,#3MORCM*对于第一,第二主轴电机,外部设定停止位置的主轴定向功能未使用/已 使用381#7IGNSIC刀架 2 连接串行/模拟主轴397#0SPLME主轴速度偏移检测功能的允许比例为 1% / 0.1%108SPLOW主轴恒定速度给定或主轴换档速度给定110SCTTIM检测主轴速度到达信号的延迟时间(G120#4 SAR)516PSANGN恒线速控制时的调整增益(S4/S5 位数模拟主轴)531SPALW主轴速度偏移检测中确定是否达到主轴速度的允许比例532SPLMT主轴速度偏移检测中确定是否发出报警的主轴速度偏移率539SPDLC主轴速度偏移值540~543GRMX1~4对应于各档指令电压为 10V 时的主轴速度546DRFT3Cs 轴伺服环中发生的漂移补偿值551LOWSP(G96)恒线速控制中的最低速限制556SCLMP恒线速控制中的最高速限制564SPWDTH主轴速度漂移检测中不引起报警的允许漂移范围576简易主轴同步控制方式中两主轴间的允许误差脉冲数580~583 SLPGM1~4Cs 控制方式中各档的主轴伺服环增益584SLPGIN主轴环增益585SRPDFL主轴快速进给时的 F0 倍率586SZRNFL主轴定向时的 FL 速度587MORT指定主轴定向的 M 代码588MRELS取消主轴定向的 M 代码 712SPTIME启动主轴速度漂移检测的时间 6780~6783Cs 轮廓控制方式中伺服轴的位置环增益 6784~6787（X）Cs 轮廓控制方式中各档的位置环增益 6788~6791（Y）Cs 轮廓控制方式中各档的位置环增益 6792~6795（Z）Cs 轮廓控制方式中各档的位置环增益 6796~6799（4）Cs 轮廓控制方式中各档的位置环增益 6501#7执行主轴自动参数设定 6633主轴电机 ID 代码 6501#2使用主轴位置编码器 6503#0使用内装主轴编码器主轴有关的参数一览表主轴有关的参数一览表- 2 -参数号参数号符号符号说明说明 60#0DADRDP诊断画面中是否显示地址 X，Y，G，F，R，D。
60#1PCLDB装载梯形图程序的波特率为 9600/4800 60#2LDDSPG梯形图动态显示有效/无效 60#5OPMNDP操作监测画面有效/无效 60#6EXTSP由参数 PRG9 保护的程序的程序号检索和显示有效/无效 62#3SPMRPM与主轴转速相关参数的单位为 10rpm/1rpm 62#6AXPCFPMC 控制轴的移动是否添加到实际速度显示中 63#4RGDOV使用刚性攻丝时，提刀动作期间倍率是否有效63#6VALPC使用刚性攻丝时， 1： 齿轮比由参数 427—434 确定 0： 第一位置编码器的齿轮比由参数 3 指定，第二位置编码器的齿轮比由参数 64 指定 70#0DAC1是否使用输入/输出接口板中的 D/A 转换通道 1 70#1DAC2是否使用输入/输出接口板中的 D/A 转换通道 2 70#3MSPDB多主轴控制 B 型/A 型 70#4DSTBGE背景编辑中，为输出程序按下“START”键时，是否输出“DST” 70#6 PEXRD是否使用 PMC-M 中的扩展 R/D 数据70#7ICR1: 以 ISO 代码输出时， “LF”作为段结束符输出0: 以 ISO 代码输出时， “LF” ， “CR”作为段结束符输出。
71#0ISRLPC使用串行主轴时，位置编码器的电缆连接到存储板的 M27 或连接到主轴放大器 71#1 HISSC恒线速控制中，计算间隔是否改为原间隔的 1/471#2SRLMSP串行主轴中使用多主轴控制时 1： 第一主轴，第二主轴使用串行接口，第三主轴使用模拟接口0： 第一主轴使用串行接口，第二主轴，第三主轴使用模拟接口71#3SSMPC使用串行主轴多主轴接口时， 1： 第二主轴位置编码器连接到第二主轴放大器 0： 第二主轴位置编码器连接到存储板的 M2771#4SRL2SP1： 串行连接两个串行主轴接口 0： 连接了一个串行主轴接口71#6PMCRAM1： 使用 PMC RAM 板时，PMC 上电自动启动 0： 使用 PMC RAM 板时，上电后显示“PMC LOAD MENU” 72#0~#5ZSSTP*1： 伺服电机的一转信号由分离型脉冲编码器接口输入 0： 伺服电机的一转信号由内装脉冲编码器接口输入。
