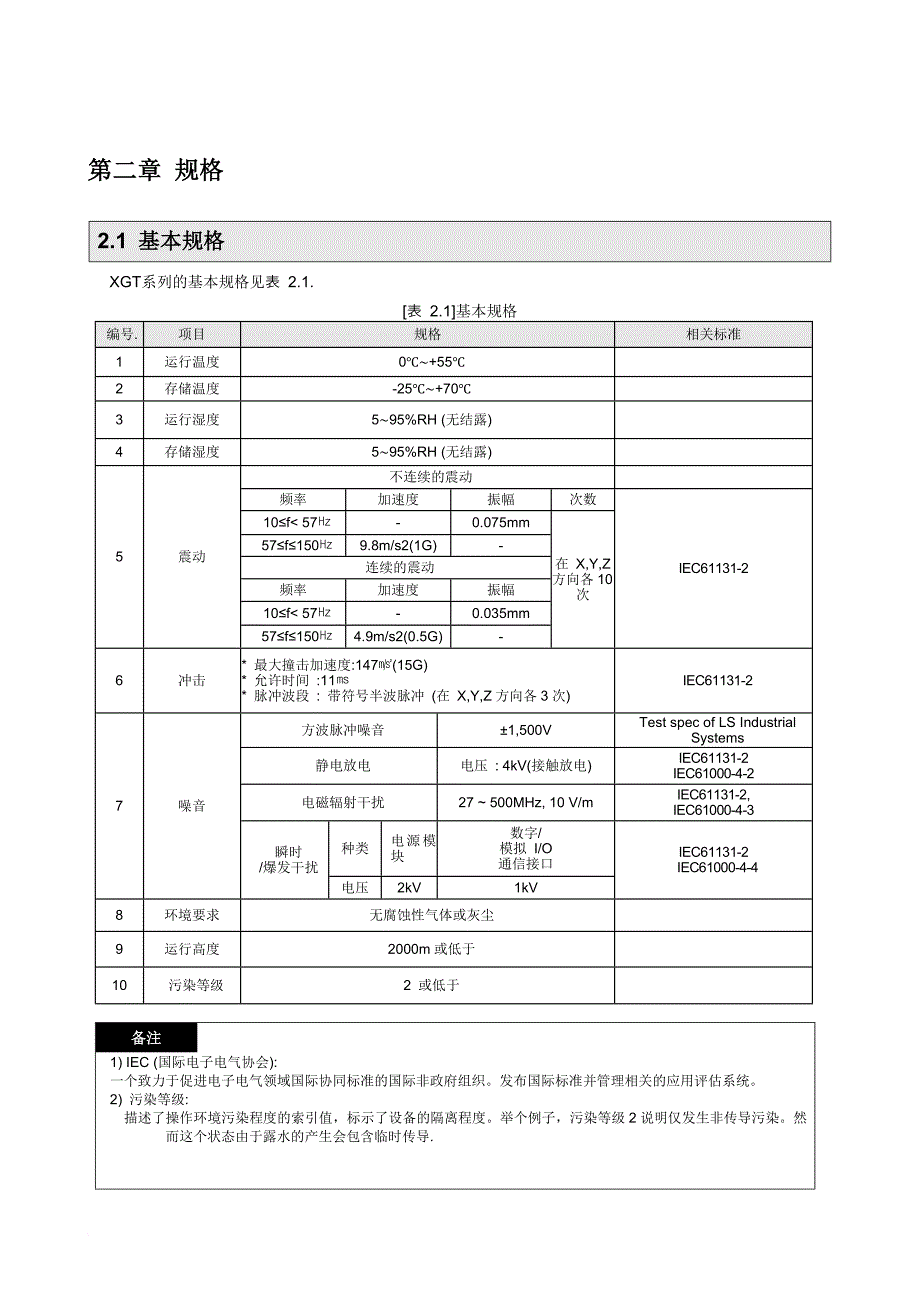

第二章 规格第二章 规格 2.1 基本规格XGT系列的基本规格见表 2.1.[表 2.1]基本规格编号.项目规格相关标准1运行温度0℃∼+55℃2存储温度-25℃∼+70℃3运行湿度5∼95%RH (无结露)4存储湿度5∼95%RH (无结露)5震动 不连续的震动频率加速度振幅次数IEC61131-210≤f< 57㎐-0.075mm在 X,Y,Z 方向各10次57≤f≤150㎐9.8m/s2(1G)-连续的震动频率加速度振幅10≤f< 57㎐-0.035mm57≤f≤150㎐4.9m/s2(0.5G)-6冲击* 最大撞击加速度:147㎨(15G)* 允许时间 :11㎳* 脉冲波段 : 带符号半波脉冲 (在 X,Y,Z方向各3次)IEC61131-2 7噪音方波脉冲噪音±1,500VTest spec of LS Industrial Systems静电放电电压 : 4kV(接触放电)IEC61131-2IEC61000-4-2电磁辐射干扰27 ~ 500MHz, 10 V/mIEC61131-2,IEC61000-4-3瞬时/爆发干扰种类电源模块数字/模拟 I/O通信接口IEC61131-2IEC61000-4-4电压2kV1kV8环境要求无腐蚀性气体或灰尘9运行高度2000m或低于10污染等级2 或低于备注 1) IEC (国际电子电气协会): 一个致力于促进电子电气领域国际协同标准的国际非政府组织。
发布国际标准并管理相关的应用评估系统2) 污染等级: 描述了操作环境污染程度的索引值，标示了设备的隔离程度举个例子，污染等级2说明仅发生非传导污染然而这个状态由于露水的产生会包含临时传导. 2.2 性能说明A/D转换模块的性能说明如下表表 2.2.[表 2.2] 性能说明项目规格XGF-AV8A (电压输入型)XGF-AC8A (电流输入型)模拟输入DC 1 ∼ 5 VDC 0 ∼ 5 VDC 0 ∼ 10 VDC -10 ∼ 10 V(输入阻抗: 1 MΩ min.)DC 4 ∼ 20 maDC 0 ~ 20 ma(输入阻抗 250 Ω)模拟输入范围设定► 模拟输入范围可通过XG5000用户（或顺控）程序或[I/O参数].►各个通道可分别设定输入范围数字输出(1) 电压输入型 模拟输入数字输出1 ~ 5 V0 ~ 5 V0 ~ 10 V-10 ~ 10 V无符号值0 ~ 16000有符号值-8000 ~ 8000精确值1000 ~ 50000 ~ 50000 ~ 10000-10000 ~ 10000百分值0 ~ 10000(2)电流输入型 模拟输入 数字输出4 ~ 20 ㎃0 ~ 20 ㎃无符号值0 ~ 16000有符号值-8000 ~ 8000精确值4000 ~ 200000 ~ 20000百分值0 ~ 10000► 16-位二进制数据(data: 14 bits)► 数字输出数据的格式可通过用户程序或相关软件包根据通道进行设定。
最大分辨率模拟输入范围分辨率 (1/16000)模拟输入范围分辨率 (1/16000)1 ~ 5 V0.250 mV4 ~ 20 ㎃1.0 µA0 ~ 5 V0.3125 mV0 ~ 10 V0.625 mV0 ~ 20 ㎃1.25 µA-10 ~ 10 V1.250 mV精确度±0.2%或更低 (环境温度 25 ℃ ±5 ℃)±0.3%或更低(环境温度0 ℃ ~ 55 ℃)最大转换速度250 μs/通道最大输入绝对值±15 V±30㎃模拟输入点8 通道/1 模块绝缘方式输入端和PLC电源间光藕绝缘（通道之间无绝缘）连接端子18-点端子占用I/O点固定型: 64 点, 可改变型: 16 点内耗电流DC 5 V: 420㎃ 重量140g 备注1) A/D转换模块出厂时，偏置/增益值已根据模拟输入范围进行调整，用户无法改变2) 偏置值: 当数字输出格式设为无符号数值时，数字输出值为0所对应的模拟输入值3) 增益值: 当数字输出格式设为无符号数值时，数字输出值为16000所对应的模拟输入值 2.3 部位名称和功能配件的各部位名称如下所示2.3.1 XGF-AV8A/XGF-AC8A①② 编号说明①RUN灯▶ 显示 XGF-AV8A/XGF-AC8A的运行状态 亮: 运行正常闪烁: 发生错误(请祥见 7.1)灭: DC 5V 断开, XGF-AV8A/XGF-AC8A模块故障②端子▶ 连接外部装置的各个通道的模拟输入端子。
2.4 I/O转换特性I/O转换特性是：当从PLC的外部装置过来的模拟信号（电压或电流输入）转换为数字值时，在偏置值和增益值间以一条直线连接的斜线A/D转换模块的I/O转换特性如下所示XGF-AV8A XGF-AC8A2.4.1 XGF-AV8A的I/O特性XGF-AV8A 是专用于8通道模拟电压的模块，用户不可调整偏置/增益值各个通道的电压输入范围可通过用户程序或特殊模块软件包设置数字量数据输出格式设定如下 A. 无符号数值 B. 有符号数值 C. 精确值 D. 百分值1) 范围DC 1 ~ 5 V ▶ 在XG5000 菜单 [I/O Parameters Setting], 设置 [Input Range] 为 “1 ~ 5 V”.▶ 电压输入所对应的数字输出数值的特性如下：(分辨率 (根据1/16000): 0.25 mV)数字输出范围模拟输入电压(V)0.952123455.047无符号数值(-192 ~ 16191)-192040008000120001600016191有符号数值(-8192 ~ 8191)-8192-8000-40000400080008191精确值(952 ~ 5048)952100020003000400050005048百分值(-120 ~ 10119)-120025005000750010000101192) 范围 DC 0 ~ 5 V▶ XG5000 菜单 [I/O Parameters Setting], [Input Range] 设为“0 ~ 5 V”.▶电压输入所对应的数字输出数值的特性如下：(分辨率 (根据1/16000): 0.3125 mV)数字输出范围模拟输入电压(V)-0.0601.252.53.7555.05无符号数值 (-192 ~ 16191)-192040008000120001600016191有符号数值 (-8192 ~ 8191)-8192-8000-40000400080008191精确值 (-60 ~ 5060)-60012502500375050005060百分值 (-120 ~ 10119)-120025005000750010000101193) 范围 DC 0 ~ 10 V▶ XG5000 菜单 [I/O Parameters Setting], [Input Range] 设为“0 ~ 10V”.▶电压输入所对应的数字输出数值的特性如下：(分辨率 (根据1/16000): 0.625mV)数字输出范围模拟输入电压(V)-0.1202.557.51010.11无符号数值 (-192 ~ 16191)-192040008000120001600016191有符号数值 (-8192 ~ 8191)-8192-8000-40000400080008191精确值 (-60 ~ 5059)-12002500500075001000010119百分值 (-120 ~ 10119)-120025005000750010000101194) 范围DC-10 ~ 10 V▶ XG5000 菜单 [I/O Parameters Setting], [Input Range] 设为“-10 ~ 10 V”.▶电压输入所对应的数字输出数值的特性如下：(分辨率 (根据1/16000): 1.25mV)数字输出范围模拟输入电压(V)-0.24-10-5051010.23无符号数值 (-192 ~ 16191)-192040008000120001600016191有符号数值 (-8192 ~ 8191)-8192-8000-40000400080008191精确值 (-10240 ~ 10238)-1024002500500075001000010239百分值 (-120 ~ 10119)-120025005000750010000101192.4.2 XGF-AC8A的I/O特性各个通道的电流输入范围可通过用户程序或特殊模块软件包设置。
数字量数据输出格式设定如下 A. 无符号数值 B. 有符号数值 C. 精确值 D. 百分值1) 范围 DC 4 ~ 20 mA ▶ XG5000 菜单 [I/O Parameters Setting], [Input Range] 设为“4 ~ 20 ㎃”. ▶电流输入所对应的数字输出数值的特性如下：(分辨率 (根据1/16000): 1 μA)数字输出范围模拟电流 (㎃)3.8084812162020.191无符号数值 (-192 ~ 16191)-192040008000120001600016191有符号数值 (-8192 ~ 8191)-8192-8000-40000400080008191精确值 (3808 ~ 20191)380。
