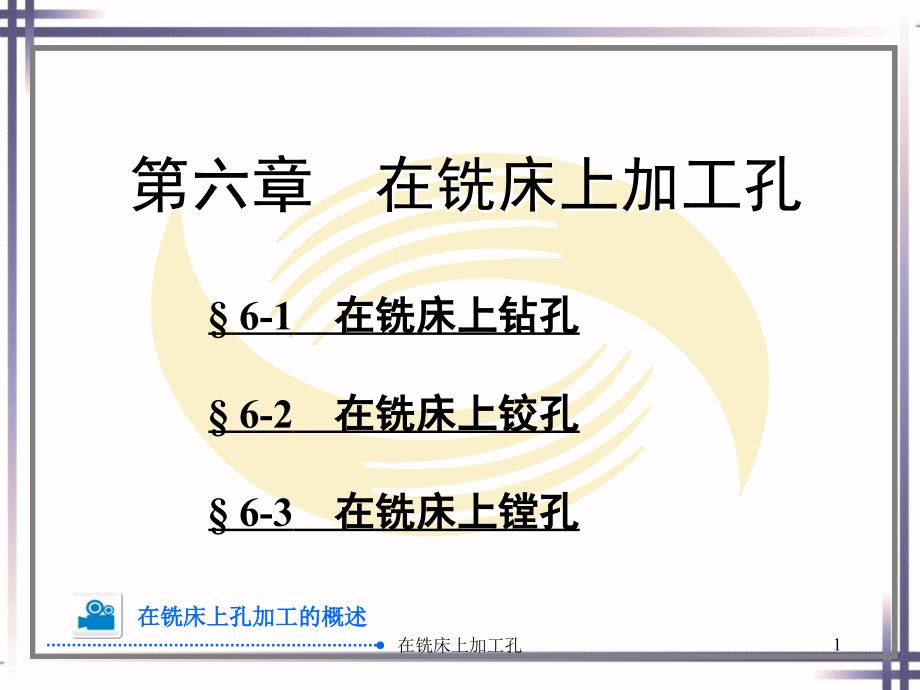

第六章第六章 在铣床上加工孔在铣床上加工孔 6-1在铣床上钻孔 6-2在铣床上铰孔 6-3在铣床上镗孔 在铣床上孔加工的概述在铣床上加工孔1 6-1在铣床上钻孔在铣床上加工孔2麻花钻） 锥柄） 直柄在铣床上加工孔3一、钻孔方法1. 孔的技术要求（1） 孔的尺寸精度（2） 孔的形状精度（3） 孔的位置精度（4） 孔的表面粗糙度钻孔的方法在铣床上加工孔42. 钻削用量钻削用量在铣床上加工孔5（1） 切削速度vc 麻花钻切削刃外缘处的线速度， 表达式为：式中 vc 切削速度， mmin； d麻花钻直径， mm； n麻花钻转速， r min在铣床上加工孔6（2） 进给量f麻花钻每回转一转， 麻花钻与工件在进给方向（麻花钻轴向） 上的相对位移量， 称为每转进给量f， 单位为mmr麻花钻为多刃刀具， 有两条刀刃（即刀齿）， 其每齿进给量fz （单位为mmz）等于每转进给量的一半， 即fz12f在铣床上加工孔7（3） 切削深度ap一般指已加工表面与待加工表面间的垂直距离钻孔时的切削深度等于麻花钻直径的一半， 即ap12d在铣床上加工孔83. 钻孔方法（1） 划线钻孔用平口钳装夹工件钻孔用压板、螺栓装夹工件钻孔在铣床上加工孔9按划线钻孔在铣床上加工孔10（2） 靠刀法钻孔用靠刀法移距确定孔的中心位置在铣床上加工孔11（3） 用分度头或回转工作台装夹工件钻孔1） 在分度头上分度钻孔在分度头上分度钻孔在铣床上加工孔122） 在回转工作台上装夹工件钻孔在回转工作台上装夹工件钻孔钻头工件三爪自定心卡盘压板在铣床上加工孔13二、钻孔的质量分析在铣床上加工孔14在铣床上加工孔15 6-2在铣床上铰孔在铣床上加工孔16一、铰刀圆柱铰刀） 手用铰刀） 机用铰刀在铣床上加工孔171. 工作部分铰刀的工作部分由引导锥、切削部分和校准部分组成。
2. 颈部在铰刀制造和刃磨时起空刀作用3. 柄部它是铰刀的夹持部分， 铰削时用来传递转矩， 有直柄和锥柄（莫氏标准锥度） 两种在铣床上加工孔18二、铰孔方法1. 铰孔前的孔加工铰孔是用铰刀对已粗加工或半精加工的孔进行精加工在铰孔之前， 一般先经过钻孔或扩孔， 要求较高的孔， 需先扩孔或镗孔精度要求高的孔， 还需要分成粗铰和精铰两次铰孔铰孔的方法在铣床上加工孔192. 铰孔余量的确定铰孔余量的大小直接影响铰孔的质量余量太小时， 上道工序所残留的加工痕迹不能被全部铰去； 余量太大时， 会使孔的精度降低， 表面粗糙度值增大在铣床上加工孔203. 铰削用量在铣床上使用普通高速工具钢铰刀铰孔， 加工材料为铸铁时， 切削速度vc 10 mmin， 进给量f0.8mmr； 加工材料为钢时， vc 8mmin，f 0.4mmr使用硬质合金铰刀铰孔， vc为8 14 m min，f为0.31.0mmr在铣床上加工孔214. 切削液的选择为了能获得较小的表面粗糙度值和延长刀具的耐用度， 所选用的切削液应具有较好的流动性， 以冲去切屑和降低温度， 并应具有良好的润滑性具体选择时： 铰削韧性材料可采用乳化液或极压乳化液； 铰削铸铁等脆性材料时， 一般采用煤油或煤油与矿物油的混合油。
在铣床上加工孔22三、铰孔的质量分析在铣床上加工孔23在铣床上加工孔24 6-3在铣床上镗孔在铣床上加工孔25一、镗刀、镗刀杆和镗刀盘1. 镗刀单刃镗刀在铣床上加工孔26双刃镗刀镗刀杆内六角螺钉镗刀块端盖在铣床上加工孔272. 镗刀杆简易式镗刀杆在铣床上加工孔28微调式镗刀杆镗刀杆调整螺母镗刀头可转位镗刀片刀片固紧螺钉止动销垫圈 内六角紧固螺钉在铣床上加工孔293. 镗刀盘镗刀盘锥柄螺杆燕尾块在铣床上加工孔30二、镗孔方法1. 单孔镗削单孔工件镗削） 单孔工件） 镗孔镗孔的方法在铣床上加工孔31（1） 划线和钻孔根据图样， 划出孔的中心线和轮廓线， 并在孔中心打样冲眼，然后把工件装夹在铣床工作台上， 装夹时应注意把工件垫高、垫平用钻头钻出直径40 45mm的孔（先用直径为20 25mm的钻头钻孔， 然后扩钻到要求）， 钻孔也可在钻床上完成后再将工件装夹到铣床上在铣床上加工孔32（2） 选择镗刀杆和镗刀头截面尺寸在铣床上加工孔33（3） 检查机床主轴或立铣头主轴轴线位置机床主轴或立铣头主轴轴线应与垂直进给方向平行（即与机床工作台台面垂直），若平行度（或垂直度） 误差大， 镗出的孔圆度误差大， 孔呈椭圆形。
检查时， 主轴轴线对工作台台面的垂直度误差在150mm范围内应不大于0.02mm在铣床上加工孔34（4） 切削用量选择切削用量随刀具材料、工件材料以及粗、精镗的不同而有所区别粗镗时的切削深度ap主要根据加工余量和工艺系统的刚度来决定镗孔的切削速度可比铣削略高镗削钢等塑性较好的材料时还需充分浇注切削液在铣床上加工孔35（5） 对刀1） 按划线对刀调整时， 在镗刀顶端用油脂粘一颗大头针， 并使镗刀杆轴线大致对准孔的中心， 然后用手慢慢转动主轴， 把针尖拨到靠近孔的轮廓线， 同时移动工作台， 使针尖与孔轮廓线间的间隙尽量均匀相等在铣床上加工孔362） 用靠镗刀杆法对刀靠镗刀杆法对刀在铣床上加工孔373） 用测量法对刀测量法对刀检测壁厚在铣床上加工孔384） 用寻边器对刀寻边器用寻边器对中心在铣床上加工孔39（6） 孔径尺寸控制镗刀敲出的量的控制） 用游标卡尺测量敲出量） 用百分表测量敲出量在铣床上加工孔40（7） 镗孔在镗刀与工件的相对位置调整好后， 应将铣床的纵向与横向运动锁紧， 然后开始镗孔镗孔分粗镗与精镗： 粗镗时， 单边留0.3mm左右的精镗余量， 粗镗结束后， 换上调整好的精镗刀杆， 精镗至规定要求。
在铣床上加工孔412. 孔系镗削（1） 圆周等分孔系的镗削镗削各孔在工件表面的圆周上均匀分布的孔系， 可将工件装夹在分度头或回转工作台上进行2） 坐标孔系的镗削轴线平行的孔系的镗削，除了孔本身有精度要求外， 还必须严格控制和保证孔间中心距要求在铣床上加工孔42镗削圆周等分孔系） 在回转工作台上镗削） 在分度头上镗削工件镗刀三爪自定心卡盘压板分度盘在铣床上加工孔43三、镗孔的质量分析在铣床上加工孔44在铣床上加工孔45。
