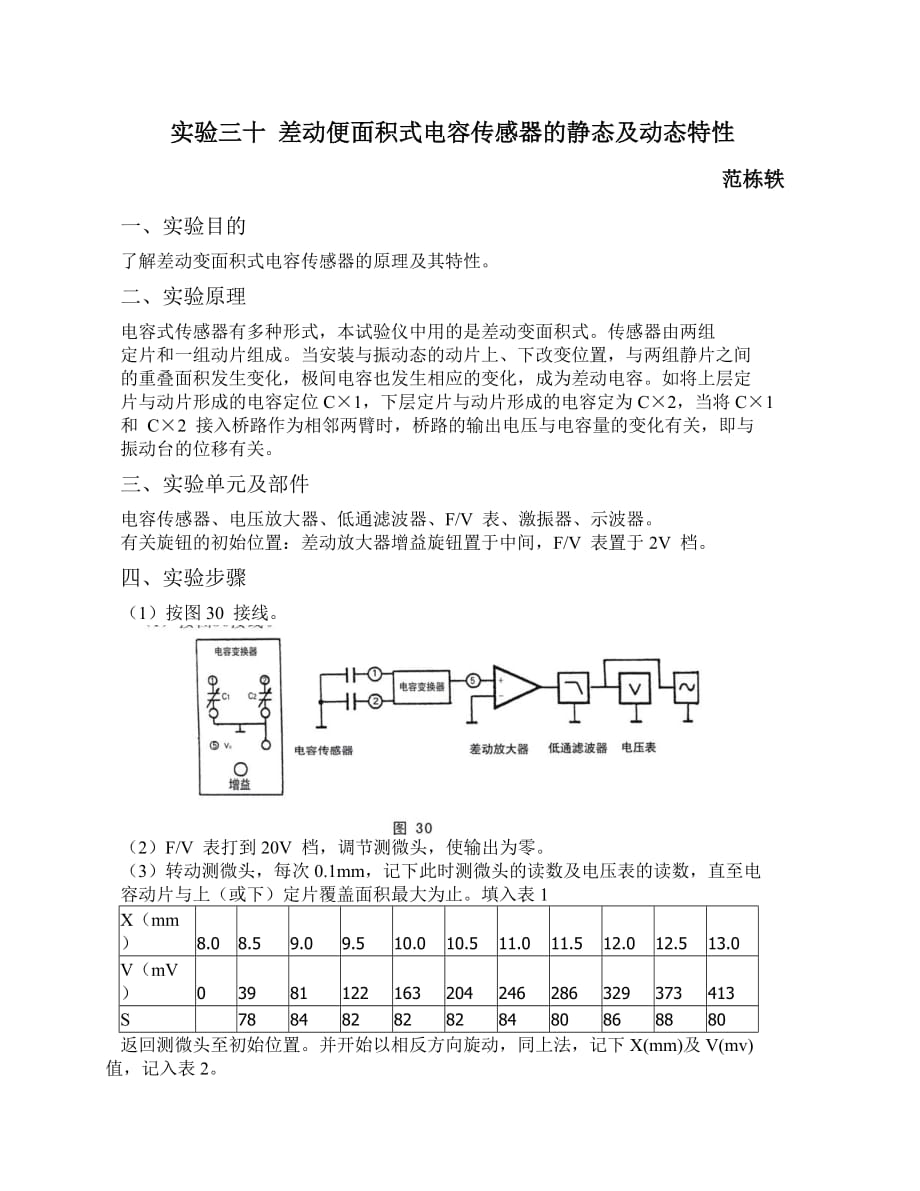

实验三十 差动便面积式电容传感器的静态及动态特性 范栋轶一、实验目的了解差动变面积式电容传感器的原理及其特性二、实验原理电容式传感器有多种形式，本试验仪中用的是差动变面积式传感器由两组定片和一组动片组成当安装与振动态的动片上、下改变位置，与两组静片之间的重叠面积发生变化，极间电容也发生相应的变化，成为差动电容如将上层定片与动片形成的电容定位C1，下层定片与动片形成的电容定为C2，当将C1和 C2 接入桥路作为相邻两臂时，桥路的输出电压与电容量的变化有关，即与振动台的位移有关三、实验单元及部件电容传感器、电压放大器、低通滤波器、F/V 表、激振器、示波器有关旋钮的初始位置：差动放大器增益旋钮置于中间，F/V 表置于2V 档四、实验步骤（1）按图30 接线2）F/V 表打到20V 档，调节测微头，使输出为零3）转动测微头，每次0.1mm，记下此时测微头的读数及电压表的读数，直至电容动片与上（或下）定片覆盖面积最大为止填入表1X（mm）8.08.59.09.510.010.511.011.512.012.513.0V（mV）03981122163204246286329373413S78848282828480868880返回测微头至初始位置。
并开始以相反方向旋动，同上法，记下X(mm)及V(mv)值，记入表2X（mm）7.576.565.554.543.532.5V（mV）-41-84-126-168-211-250-293-335-376-415-447S86848486788684827864（4）计算系统灵敏度SS=△V/△X（式中△V 为电压变化，△X 为相应的梁端位移变化），并作出V—X 关系曲线5）卸下测微头，断开电压表，接通激振器，用示波器观察输出波形。
