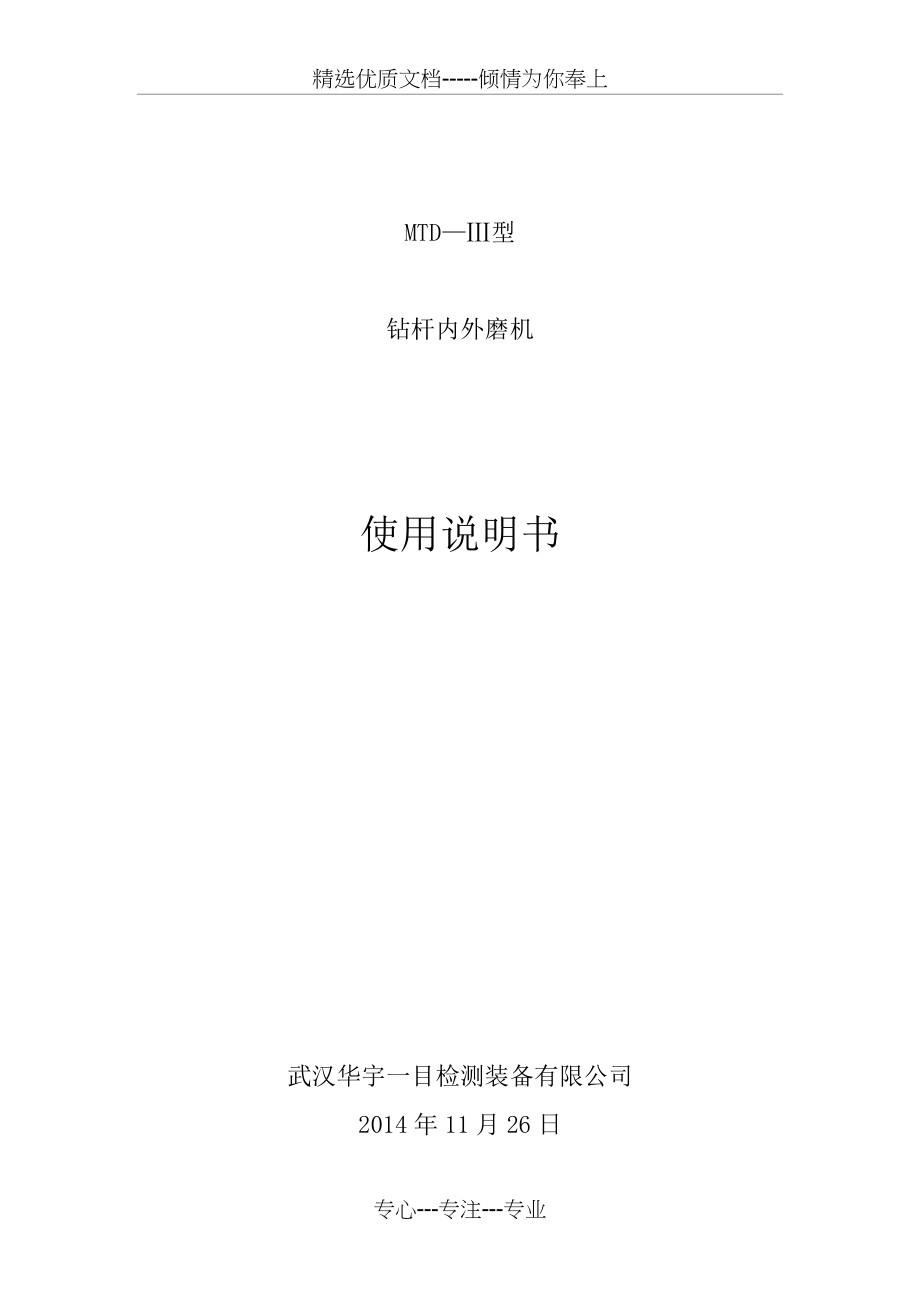

精选优质文档-----倾情为你奉上MTD—Ⅲ型钻杆内外磨机使用说明书武汉华宇一目检测装备有限公司2014年11月26日钻杆内外修磨机使用说明书一、概述本产品主要用于磨削钻杆内外对接焊缝具有高效、安全、经济、操作方便等优点二、主要技术参数：1、适用范围：F73—F140mm钻杆；2、检测速度：5min（每根的一端）；3、中心高 1100mm4、工作最大的行程 1100 mm5、磨杆长度 900 mm6、可用磨头直径及砂轮规格适用：89、101、127、139 mm直径（标准）钻杆内外磨7、内磨、头转速 0-10000r/min（变频调速） 外砂带磨滚轮转速 2800 r/min8、功率 6＋3=9KW9、电源 三相交流380V 50HZ10、辅助气源压力： 0.5mpa11、耗气量 0.5³/min12、 工作环境：一般环境，配收尘装置(乙方配置)13、设备性能：能完成2 7/8″-5 1/2″的钻杆焊缝和加厚过滤带的修磨作业。
三、技术特点 1、采用高速旋转的砂轮（10000r/min）以一定的压力压在钻杆焊缝的内外飞边上打磨，与此同时，采用数控系统实现钻杆自身原地旋转并且沿钻杆轴向能小幅度往复摆动，从而实现内飞边打磨2、采用全自动控制柜导航，通过控制柜按键就能轻松完成钻杆打磨，操作简单易懂；安全方便3、采用精密导轨作为砂轮进出钻杆内孔的运动平台，保证具有较高的运动和定位精度，保证打磨效果的稳定均匀4、采用电磁和气浮联合压紧技术，确保打磨压力5、采用精密控制技术，确保打磨深度四、操作说明1、在电源接好之后，把柜内所有的空开都推上去，保证通电线路正常的情况下按“总启动”按钮，整个通电2、工况选择，“自动/手动”打磨手动模式：选择“内横移电机”的“前进”或者“后退”，内磨的横移电机就前进或后退选择“外横移电机”的“前进”或者“后退”，外磨的横移电机就前进或后退选择“外磨压紧机构”的“压紧”或者“松开”，外磨的压紧机构就压紧或松开钻管选择“料架选择”的“上料”或者“下料”，钻杆上料或下料选择“内磨摆动”的“启动”或者“停止”，内磨的摆动电机就摆动或不动选择“外磨电机”的“启动”或者“停止”，外磨的电机就开始磨削或不磨。
选择“外横电机”的“启动”或者“停止”，外磨的横移电机就启动或停止选择“辊道电机”的“前进”或者“后退”，内磨的横移电机就前进或后退选择“除尘器”的“启动”或者“停止”，除尘器就除尘或者不工作自动模式：首先，设置好“内磨打磨时间”“外磨打磨时间”“钻杆自体旋转时间”，内横移电机就前进，前进到位之后，辊道启动，外磨电机启动，内磨也启动，内摆开始运行，最后除尘装置出去灰尘3、当遇到突发情况下，拍下“紧停”按钮4、按“总停止”按钮，整个设备断电五、设备维护和保养1.设备应安装于阴凉、干燥处2.定期清扫磨头的磨削和粉尘3.电机处要经常加润滑油4.砂带的保存管理：高品质的砂带是砂带磨削设备发挥其技术优势的重要保证因此，妥善保存备用砂带是非常重要的，要求做到：1）存放砂带的仓库应阴凉、通风、干燥、避免阳光直射；2）仓库内的温度应保持在18～22℃，相对湿度55～65%C；3）砂带在使用前，尽量不要打开包装，应保存在堆放架上专心---专注---专业。
