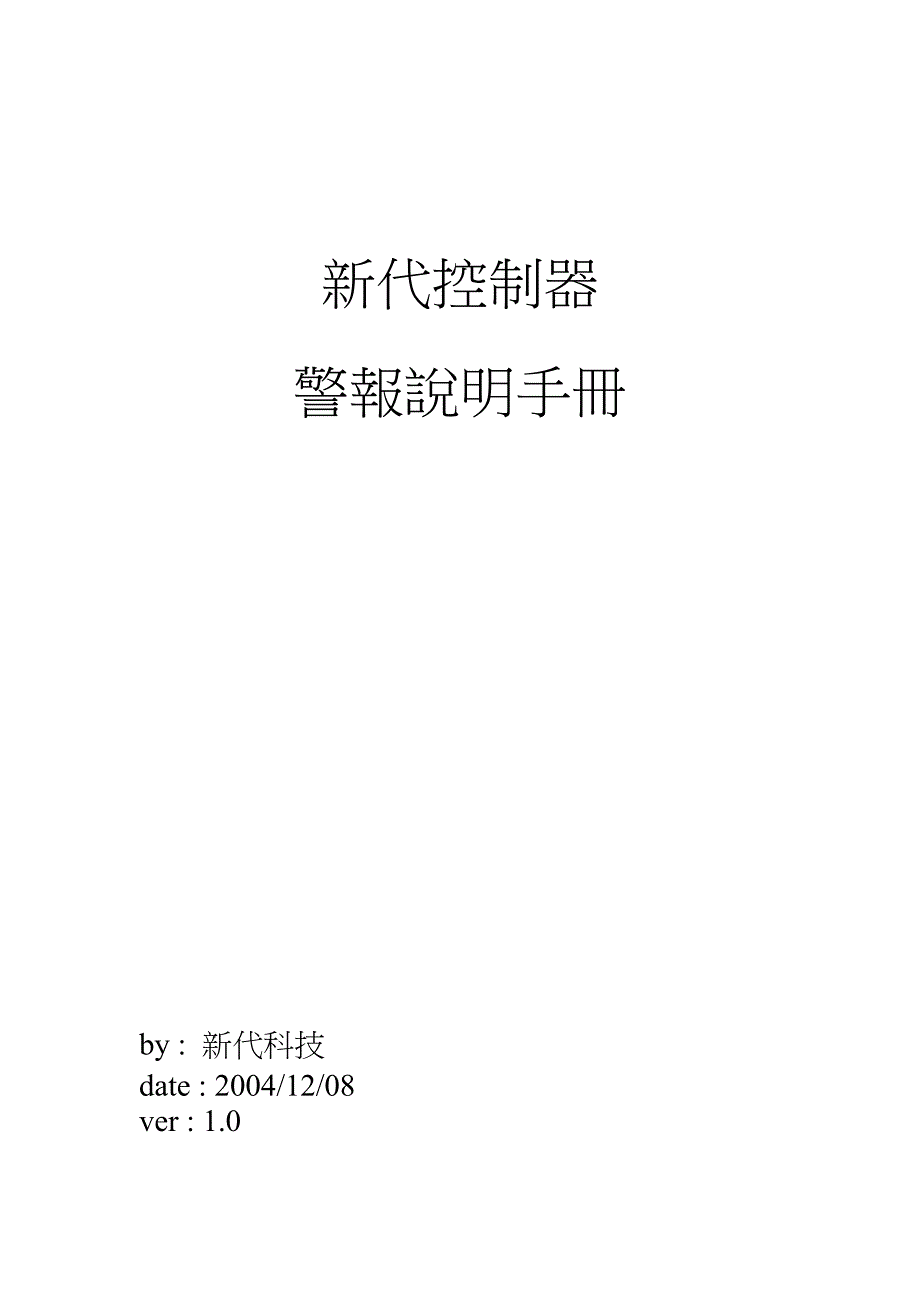

新代科技 新代控制器警報說明手冊by : 新代科技date : 2004/12/08ver : 1.0-２２-版本更新記錄項次更改內容紀錄更改日期作者更改後版本操作警報，OPAlarmID說明001軸板設定錯誤,I/O功能無法正常啟動002系統參數檔存取失敗，系統無法運作003加工資料檔存取失敗，系統無法運作004加工資料遺失,加工前請重校加工資料005I/O傳輸錯誤1. 警报说明：軸板設定錯誤,I/O功能無法正常啟動警报原因：1. 參數設定錯誤2. CPU BIOS設定錯誤3. 軸卡故障或指撥開關設定錯誤4. 軸卡與ISA SLOT接觸不良或軸卡壓迫到ISA SLOT5. ISA 底板故障排除方法：一、參數設定錯誤 軸卡基址設定錯誤時，軸卡位址解碼錯誤導致無法啟動請檢查系統參數1號「設定第一軸板基址」是否為800圖一二、CPU BIOS設定錯誤 CPU卡 BIOS設定錯誤時，未將中斷來源設定為ISA BUS進入，則軟體無法讀取到IRQ11中斷，即發出「軸卡設定錯誤，I/O無法啟動」警報檢查方法如下： 1.請先外接鍵盤（一般電腦鍵盤即可）於控制器鍵盤輸入接頭，（如圖二）鍵盤接頭圖二2.接妥鍵盤後重新開機，在剛開機時畫面出現”Press Del to enter SETUP”訊息時按鍵盤上”Del”鍵進入BIOS SETUP畫面（如圖三）。
圖三 3.進入BIOS畫面後可由鍵盤”上”、”下”、”左”、”右”鍵控制反白框選擇所要設定項目，請選擇”PNP/PCI CONFIGURATION”項目，並按ENTER進入（如圖四） 4.請確認如（圖四）”IRQ-11 assigned to”是否設定為”Legacy ISA”，否則IRQ11無法讀取 5.若設定值並非正確，可由鍵盤”Page Up”或”Page Down”來更改設定三、軸卡與ISA SLOT接觸不良或軸卡壓迫到ISA SLOT 底板銅柱過高使軸卡及I/O卡壓迫底板，造成ISA BUS上訊號不良，所有界面卡無法正確動作，解決方法為在機箱上壓條檔板處貼上塑膠防水條（圖五），使軸卡及I/O卡位置拉高，不至於壓迫到底板，如（圖六）為未貼塑膠防水條，（圖七）為貼完塑膠防水條完成圖圖五圖三圖四四、軸卡故障或指撥開關錯誤各軸卡對應I/O基址與跳線規則：軸卡編號第四片第三片第二片第一片對應軸號第13~16軸第9~12軸第5~8軸第1~4軸8軸以上I/O基址0X280(640)0X340(832)0X320(800)0X300(768)JP16(4)JP15(3)JP14(2)JP13(1)8軸(含)以下I/O基址0X340(832)0X320(800)JP16(4)JP15(3)JP14(2)JP13(1) 依上表所示，若僅有一片軸卡，請確定軸卡指撥開關位置是否為如以及軸卡上兩個JUMP的短路片是否有脫落或鬆脫現象如（圖八-2）圖八-2圖八-1若上述處理步驟皆無法排除問題，就可能為軸卡故障所導致，更換軸卡請先將軸卡上兩顆傘頭螺絲旋起，再將兩黑色把手向上向下扳（如圖九）即可將軸卡取下（如圖十），更換新軸卡在原來位置插上再鎖緊螺絲即可，更換時請注意新軸卡SWITCH設定是否正確。
圖十圖九四、ISA 底板故障若上述處理後狀況依舊，則需更換，請先將所有卡片拆下，即可看到ISA BUS底板由六跟螺絲鎖在鈑金上，將此六根螺絲拆下即可取下底板（如圖十一），再換上新底板即可（如圖十二），新ISA底板換上後六根螺絲請先勿旋緊，先以軸卡測試底板位置是否正確再旋緊螺絲ISA BUS 底板箭頭所指為六根螺絲位置圖十二圖十一2. 警报说明：系統參數檔存取失敗，系統無法運作警报原因：正常使用之系統參數檔案名稱為PARAM.DAT，存在C:\CNC\APP目錄下備份之系統參數檔案名稱為PARAM.LKN，存在C:\CNC\LKN目錄下當正常使用與備份之系統參數檔案都毀損無法存取時，會發出此警報 排除方法： 从新输入备份参数备份参数在档案PARAM.TXT文件里3. 警报说明：加工資料檔存取失敗，系統無法運作警报原因：正常使用之加工資料檔案名稱為REGISTRY.DAT，存在C:\CNC\USER目錄下第一份備份之加工資料檔案名稱為REGISTRY.LKN，存在C:\CNC\LKN目錄下第二份備份之加工資料檔案名稱為REGISTRY.MIR，存在C:\CNC\MIR目錄下當正常使用與所有備份之加工資料檔案都毀損無法存取時，會發出此警報 排除方法： 在备份档案中从新把REGISTRY.DAT文件安装在系统中。
4. 警报说明：失,加工前請重校加工資料警报原因：正常使用之加工資料檔案名稱為REGISTRY.DAT，存在C:\CNC\USER目錄下第一份備份之加工資料檔案名稱為REGISTRY.LKN，存在C:\CNC\LKN目錄下第二份備份之加工資料檔案名稱為REGISTRY.MIR，存在C:\CNC\MIR目錄下當正常使用之加工資料檔案毀損無法存取時，系統會自動載入備分之加工資料檔案，並取代C:\CNC\USER目錄下之REGISTRY.DAT，同時發出此警報 排除方法： 从新启动控制器，并检查系统坐标、刀具设定、刀库资料是否受到影响5. 警报说明：I/O傳輸錯誤當PIO5的Watch Dog fail時，發出此警報警报原因：1. 主機板過熱2. PIO5故障3. 控制器接地線遭受干擾4. 主机板故障 排除方法: 1.主机过热多数为机箱风扇故障，散热不良 2.PIO5故障更换PIO5 3.控制器接地不良检查接地线路 4.主机板故障更换主机板 機械邏輯控制警報，PLC1.警报说明：X轴超过正向硬体行程极限。
R40.0） 警报原因：机台碰到正向硬体行程极限开关或正向硬体行程极限开关线路断开 排除方法：1.机台过行程极限开关解除行程极限，用手轮往反方向是机台脱离极限开关2.硬体极限开关线路断开检查并换除已坏的线材2. 警报说明：X轴超过负向硬体行程极限R40.1） 警报原因：机台碰到负向硬体行程极限开关或负向硬体行程极限开关线路断开 排除方法：1.机台过行程极限开关解除行程极限，用手轮往反方向是机台脱离极限开关2.硬体极限开关线路断开检查并换除已坏的线材3.警报说明：X轴尚未原点复归R40.2） 警报原因：开机时控制器自动产生或出现位置遗失警报后 排除方法：1.将模式开关拨到寻原点处，寻X轴的原点2.排除位置遗失警报，再从新寻原点4.警报说明：X轴伺服驱动器警报R40.3） 警报原因：伺服驱动器异常 排除方法：根据X轴伺服驱动器的相关警报提示，排除驱动器的问题9. 警报说明：Y轴超过正向硬体行程极限R40.8） 警报原因：机台碰到正向硬体行程极限开关或正向硬体行程极限开关线路断开 排除方法：1.机台过行程极限开关解除行程极限，用手轮往反方向是机台脱离极限开关2.硬体极限开关线路断开。
检查并换除已坏的线材10警报说明：Y轴超过负向硬体行程极限R40.9） 警报原因：机台碰到负向硬体行程极限开关或负向硬体行程极限开关线路断开 排除方法：1.机台过行程极限开关解除行程极限，用手轮往反方向是机台脱离极限开关2.硬体极限开关线路断开检查并换除已坏的线材11. 警报说明：Y轴尚未原点复归R40.10） 警报原因：开机时控制器自动产生或出现位置遗失警报后 排除方法：1.将模式开关拨到寻原点处，寻Y轴的原点2.排除位置遗失警报，再从新寻原点12. 警报说明：Y轴伺服驱动器警报R40.11） 警报原因：伺服驱动器异常 排除方法：根据Y轴伺服驱动器的相关警报提示，排除驱动器的问题17. 警报说明：Z轴超过正向硬体行程极限R41.0） 警报原因：机台碰到正向硬体行程极限开关或正向硬体行程极限开关线路断开 排除方法：1.机台过行程极限开关解除行程极限，用手轮往反方向是机台脱离极限开关2.硬体极限开关线路断开检查并换除已坏的线材18. 警报说明：Z轴超过负向硬体行程极限R41.1） 警报原因：机台碰到负向硬体行程极限开关或负向硬体行程极限开关线路断开 排除方法：1.机台过行程极限开关。
解除行程极限，用手轮往反方向是机台脱离极限开关2.硬体极限开关线路断开检查并换除已坏的线材19. 警报说明：Z轴尚未原点复归R41.2） 警报原因：开机时控制器自动产生或出现位置遗失警报后 排除方法：1.将模式开关拨到寻原点处，寻Z轴的原点2.排除位置遗失警报，再从新寻原点20. 警报说明：Z轴伺服驱动器警报R41.3） 警报原因：伺服驱动器异常 排除方法：根据Z轴伺服驱动器的相关警报提示，排除驱动器的问题25. 警报说明：A轴超过正向硬体行程极限R41.8） 警报原因：机台碰到正向硬体行程极限开关或正向硬体行程极限开关线路断开 排除方法：1.机台过行程极限开关解除行程极限，用手轮往反方向是机台脱离极限开关2.硬体极限开关线路断开检查并换除已坏的线材26. 警报说明：A轴超过负向硬体行程极限R41.9） 警报原因：机台碰到负向硬体行程极限开关或负向硬体行程极限开关线路断开 排除方法：1.机台过行程极限开关解除行程极限，用手轮往反方向是机台脱离极限开关2.硬体极限开关线路断开检查并换除已坏的线材27. 警报说明：A轴尚未原点复归R41.10） 警报原因：开机时控制器自动产生或出现位置遗失。
