三相电机改单相使用大家谈 2008 年 09 月 27 日 星期六 11:12 ●我是一名农村家电维修人员一些工业上用的三相异步电机流入农村，功率 从几百瓦到上千瓦不等由于大部分农家没有三相电，不能直接使用本人按 照一些书上介绍的方法，试改了几个，但效果不理想，改造后出现了以下问题： 转自维修吧-- (1)带载能力变差，不如三相使用时有劲 (2)发热快，且不易启动 (3)在机外设离心开关，使用时极不方便，能否将其取消，从别的方面改 进 (4)所配电容器易损有没有一种比较简单的方法计算工作电容和启动电 容的容量 (5)请问 3kw 以上的三相异步机能否改作单相电机使用?怎样改最简便实用1．单相异步电机较同容量的三相异步电机体积大，运行性能差，所以我 国现在只做小容量的单相异步电机，现有产品功率从几瓦到 1．3kW 左右考虑 到改接后电机的安全、经济运行及性价比后，原则上我们可以把 1kW 及以下三 相异步电机改为单相电容运转式异步电机，把 1．1～7．5kW 三相异步电机改为 单相电容启动与运转异步电机 2．1kW 及以下三相异步电机改接时，应该选用正品油浸式金属膜纸介电容 做附加电容，电容的耐压必须选取 450V 以上。

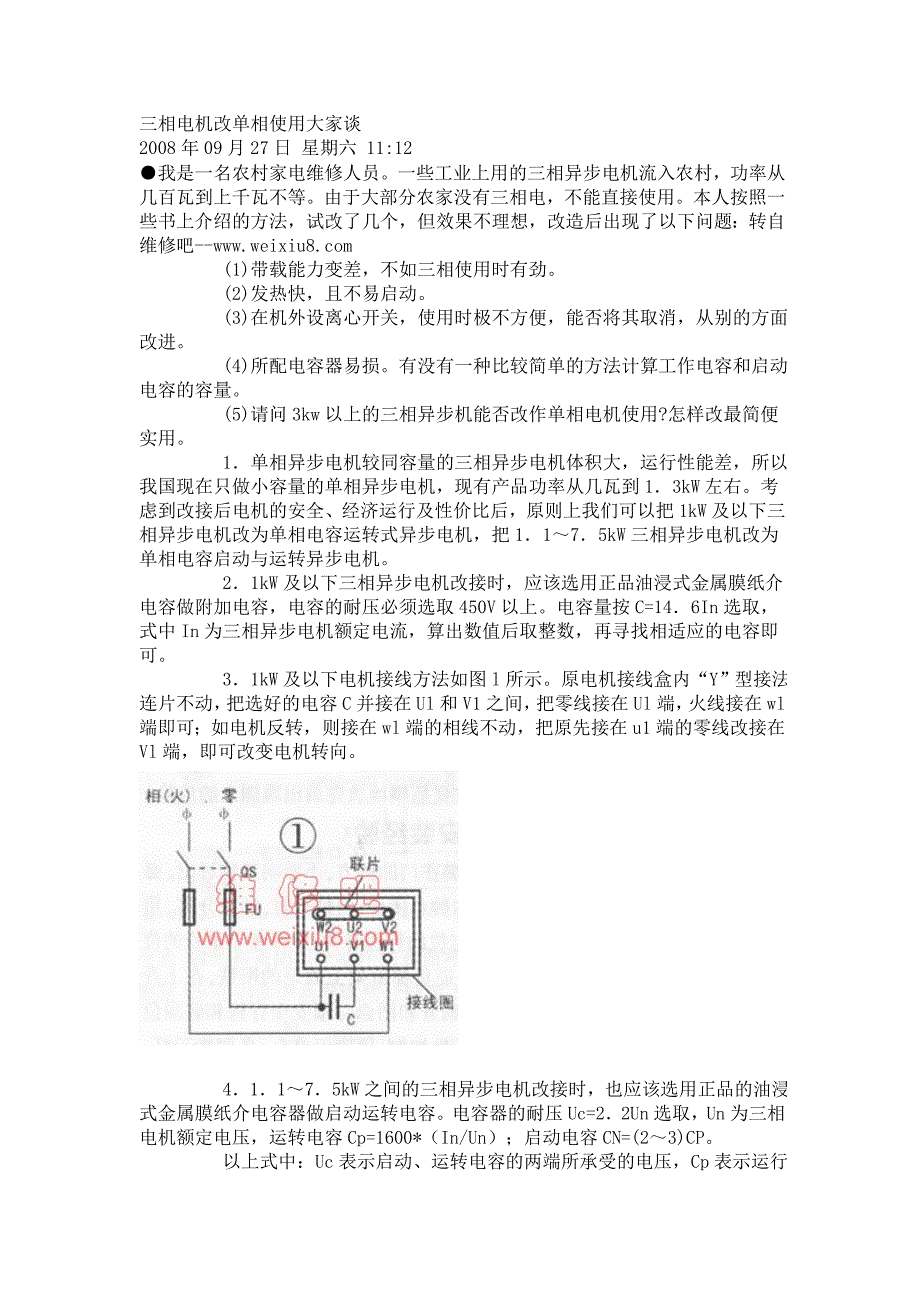

电容量按 C=14．6In 选取，式中 In 为三相异步电机额定电流，算出数值后取整数，再寻找相适应的电容即可 3．1kW 及以下电机接线方法如图 l 所示原电机接线盒内“Y”型接法连 片不动，把选好的电容 C 并接在 Ul 和 V1 之间，把零线接在 Ul 端，火线接在 wl 端即可；如电机反转，则接在 wl 端的相线不动，把原先接在 u1 端的零线改接 在 Vl 端，即可改变电机转向 4．1．1～7．5kW 之间的三相异步电机改接时，也应该选用正品的油浸式 金属膜纸介电容器做启动运转电容电容器的耐压 Uc=2．2Un 选取，Un 为三相 电机额定电压，运转电容 Cp=1600*（In/Un）；启动电容 CN=(2～3)CP 以上式中：Uc 表示启动、运转电容的两端所承受的电压，Cp 表示运行电 容器，Cn 表示启动电容，In 表示三相异步电机额定电流，Un 表示三相异步电机额定电压 5．1．1-7．5kW 电机的接线方法如图 2 所示将原电机接线盒内的连片全 部拆除，用 1．5～6mm2 塑铜线做特制联片分别把 W2、V2 端子，U2 和 W1 端子 相连接，相线直接接在 W1 端，零线接在 U1 端，运行电容 Cp 跨接在 U1 和 V1 端， 启动电容 Cn 和速度继电器的常闭触点 Sr 串联后接在 U1 和 V1 端即可。
如电机 反转，则 W1 端接相线不动，把原接在 u1 端的零线改接在 Vl 端，即可改变电机 的转向 6．图 1、图 2 中，Qs 为空气开关，型号为 DZ5—20 系列或其他，空气开 关的热脱机动作额定电流按电机额定电流选取FU 为熔断器，型号为 RLl—15 系列，熔体电流按该电机额定电流的 2．5-3 倍选取如果电机启动频繁，或者 启动时间长，则空气开关熔体选择应适当加大一点，但不宜过大图 2 中 Sr 为 速度继电器的常闭触点，当电机转速达到额定值的 75～80％时，其断开 7．最后需要注意的是，改接后的电机输出功率只能达到原来三相运行时 的 60％，且启动力矩小，不宜满负荷启动文中如有不妥之处，请同行高手批 评斧正 笔者专职从事电动机的维修工作，现将 11 年的工作经验，汇编如下 方案 1：配加电阻或开关 如图 1 所示，电阻 R 的阻值应大于运行绕组的 5—10 倍开关 QA 为按钮 式启动开关 方案 2：配加电容 如图 2 所示，可使电机功率达到原来的 55％以上电容 Cl 的容量计算公 式： Cl=1950In/Un·cosQ 式中：In 为电机额定电流，单位为“A”Un 为电机额定电压，单位为 “V”。
cosQ 为功率因数，取 0．5～0．7电容 c2 的容量公式：C2=(1～4) C1 方案 3：改进型 这种方法可提高电机的功率，如图 3 所示，电容 Cl、C2 的容量同上， C3=2Cl，R=0．25U／I 方案 4：加电感电容法 如图 4，采用一只电感 L 和一只电容 C 从单相电源获取三相对称电压，电 机应按三角形连接，并注意 L 的载流量及 C 的耐压当电机为 2．2kW 时，C 可 取 254uF，L 可取 78mH 方案 5：用电子元件代替开关 K(QA) 对于功率为 2～3kW 的三相电动机，移相电容的容量需达到 200～300uF 或 更大，由于要求其耐压高，使电容的体积大、价格高图 5 的电路实际是一个 双向电子开关实验证明，当电动机绕组为三角形连接时，若旋转速度不超过 1500 转／分，启动装置能有效地与之配合工作 注：(1)方案 2、3、4 中的电容要选纸介油浸电容或金属化电容等无极性 电容器耐压最好是 600V 以上的2)方案 2、3、4 中，如电机转速太快，可 加大负荷，或减小容量；如太慢，可减轻负荷，或增大容量，必须经多次试验 调整3)改后的功率明显比原机小，在使用时必须留有余量。
4)由于农村电 网线路质量差，电线线径偏细，或接头多在电机工作时，请测量电机盖内接 线柱的电压，如低于 200V，必须查明线路否则电机发热严重，也易损坏电容， 以及电机无力 以上是我们的经验愿共同交流，相互提高 三相异步电动机(380V)改接在 220V 单相电源中使用最简便方法有两种： 一是电容移相法；二是电感电容移相法问题中提到的发热快、电容易损是改 接方法错误或所用电容不合适而造成的下面分别介绍： 1．电容移相法 (1)如果三相电机属“Y”形接法，改接方法见图 1所用电容 C 的容量 C=2800I／U(uF)，式中：I 是原电机额定电流，单位“A”；U 是现单相电源电 压,单位“V”，通常取 220屯容器耐压应为（根 2*U）以上，通常取 400V (2)如果三相电机属“△”形接法，改接方法见图 2也就是将三角形顶点 的两个接线端焊开，串入一个工作电容 CW，同时再并联一个启动电容 CS其中 CW 的容量为 CW=I×10 6 次方／(440*314)(uF)，I 仍为原电机额定工作电流， 单位“A”，CS 的容量为 CS=(3．2～3．6)CW，两电容耐压均要求在 450V 以上。
图 2 中 K2 为外设离心开关，也可用 10Ω 的彩电消磁电阻代替，但启动力矩稍 小 2．电感电容移相法 此法适用于 3kW 以上三相电机 (1)若三相电机属“Y”形接法，可按图 3 接入一个电抗器，电抗器的电感 量 L=1．5U（2 次方）／[2πf-sin(60 度-φ)]，单位“毫亨”式中 u 为单相 电源电压，一般为 220V；f 为市电频率，一般为 50Hz；φ 为电动机额定负载时 的功率因数角 (2)若三相电机属“△”形接法，可按图 4 接入电抗器和电容器电抗器 电感量选取公式同上，但工作电容 CW=S sin(60 度+φ)×10 的 6 次方(1．5 x2πfU2 次方)(uF)；CS=(3．2～3．6)CW式中，S——电动机原额定视在功率， 单位“W”；f、φ、U 的意义同上 有必要指出，上述方法中各电容器一定要选交流油浸电容器三相电机改 接成单相运行后，输出功率将降为原来的 70％以下 近年来，从城镇厂矿退役的电动机，因价格便宜，陆续流入农村但由于 农户家中普遍只有单相电源．要使用三相电动机带动机械设备就显得十分不便 且又存在三相电动机改制单相电动机成功率不高的问题。
本人只是出于业余爱 好，想对《家电维修》今年第 5 期 46 页征答中的问题，逐一与广大同行及这位 征答先生共同讨论，限于本人经验少，水平低，烦请各位同行对于文中的不妥 之处，予以指正，在此顺表谢意 一、问题的讨论 征答问题四是三相电动机改为单相电动机普遍存在的一个问题 对于第一个小问题(问题原文略，以下同样)，这是必然性的问题即便是 成品的单相电动机，其带动负载的性能较功率相近的三相电动机也要差一些 这就好比三个年轻力壮的小伙子，共同负担 100 公斤的负载．每人只平均负担 33．33 公斤；如果减去两个人，由一个负担，则这个人就显得“劲”小了(其实不是这个人“劲”小，而是这个负载对于一个人来说，量加重了)因为你把 “三相”电动机改成了“单相”电动机，“劲小”是很必然的事情 由于单相电动机使用方便，构造也较简单，但效率和功率因数低，所以这 种电动机仅仅适用于功率要求不大的机械设备上，如手电钻、鼓风机、电风扇 等 第二个小问题如果将改造后或成品单相电动机应用于三相电动机的配套 机械，当负载量未减时，那么发热快就是必然的因为这时对这台单相电动机 来说，是负载加重了应当减小负载量的三分之一甚至二分之一。
当减轻负载后，若启动不易和发热的问题仍无改善，则表明起动所用的电 容或电阻(或启动绕组)参数与实际不合，可调换数值不等的电阻或电容一试， 一般就能解决问题如果问题仍无法得到解决，则应增加启动绕组圈数这一 步改造很麻烦，需要根据电动机功率计算出启动绕组的圈数和线径还必须拆 掉原绕组这是很不合算的而且其计算过程复杂，限于篇幅读者可参阅有 关书刊，这里就不赘述了 第三个小问题，这里给出河北人民出版社 1972 年版《农村电工教材》(上 册、以下称《教材》)中如图 1 所示的三种改进电路其中图 1(a)、(b)为带离 心开关形式的；(c)为不带离心开关形式的如果这位先生未采用这种改造电路 形式，不妨一试效果 第四个小问题关于所配电容易损．首先应考虑电容器的耐压是否大于 1．5 倍(包括 1．5 倍)以上的额定电压：其次是容量是否太小(因为启动电流较 大)，这要由试验决定实际中还没有总结出计算启动、工作电容的简便公式 表 1 给出上述《教材》中的“单相电动机启动电容和工作电容范围参考表”供 参考 二、多余的话 1．改造的实际意义不大 将三相电动机改造为单相电动机是模仿单相电动机原理．将其中的两相 绕组串联，作为主绕组(运行绕组)，将另～绕组作为副绕组(启动绕组)。
这种 改造，本身就存在着一种差异，与成品的单相电动机性能也有较大的差别其 主要差异就是带载能力减小，因此，在一般情况下，不宜作这种改造，实际意 义不大 2．广大农户应当拒绝这类电动机流入农村 《农村电工》杂志 2004 年 3 期 20 页，刊载江苏省盐都县中心供电所祁贵 先生(不能让劣质淘汰电动机流入农村)的短文祁先生在文中说：“……这些 电动机风罩、接线桩头、标牌外壳等残缺不全还有三相改单相使用的，这些 质量低劣电动机一旦在农村普遍使用，势必引起漏电、接地故障、影响正常用 电稍有不慎，极易引发触电事故 祁先生在文中又说：“广大农村电工要加强管理范围内这类用户的管理， 对新增加的各类电动机，要及时登记造册，定期帮助用电客户检查测试，对检 查不符合要求的电动机，要坚决劝其停止使用，并加强宣传引导，更好地指导 客户用电安全，从而建立良好的农村用电秩序 祁先生在文中还说：“因此，笔者借贵刊一角呼吁农民朋友，千万不要贪 图便宜购买低价电动机、电动水泵等俗话说，便宜没好货最好到正规商场 购买合格电动机，否则，得不偿失”最后，我在这里也想借祁先生的这些话， 顺便奉劝农民弟兄如果确实需要，应当配备新品，千万不要贪图便宜，否则， 就会像祁先生所说，“得不偿失”220V 单相插座请问什么原因造成加负载就没有电压的？悬赏分：0 - 解决时间：2008-7-13 09:09 220V 单相插座用万用表量电压是 220V,接上负载电压就没有了。
