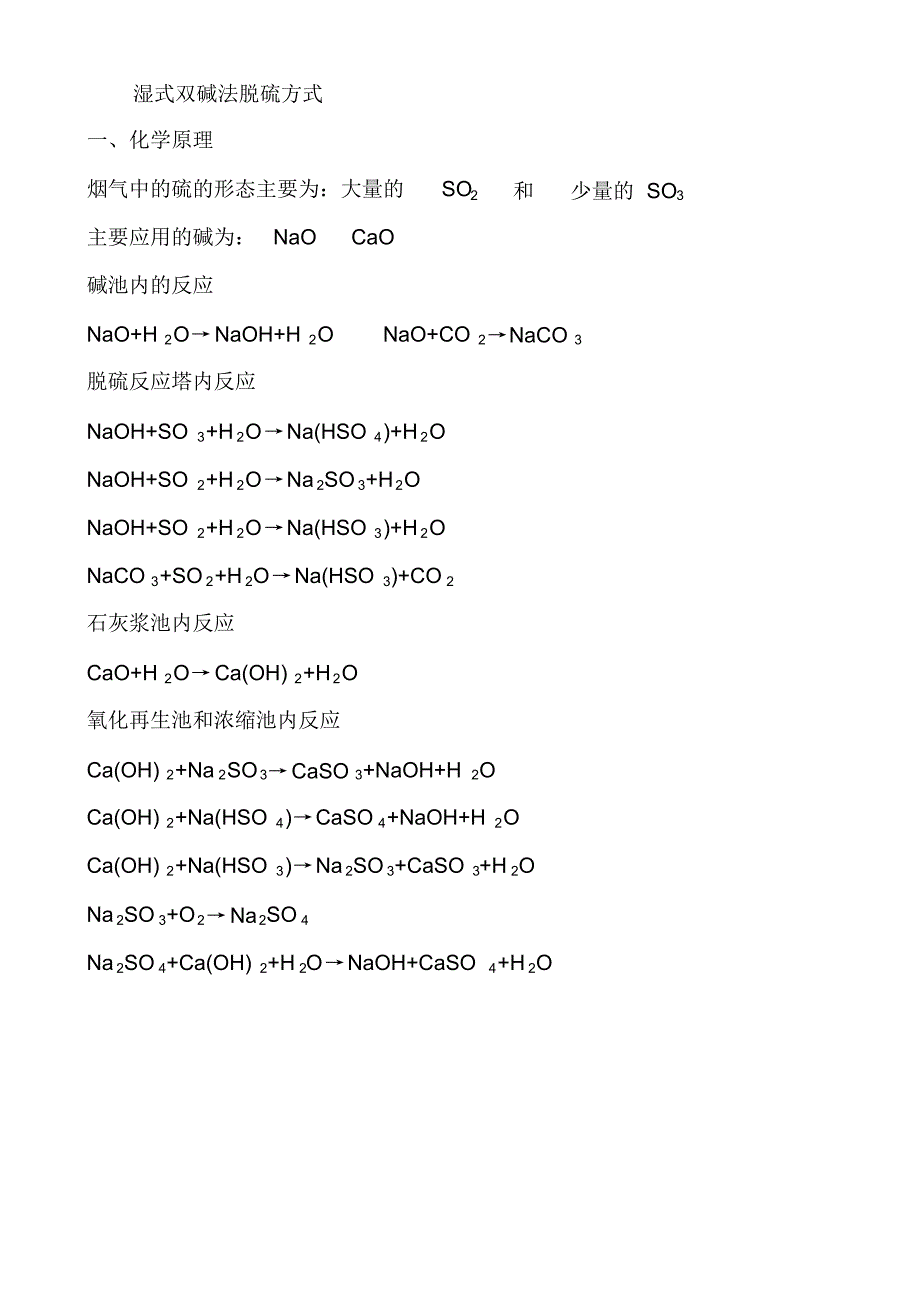

湿式双碱法脱硫方式一、化学原理烟气中的硫的形态主要为：大量的SO2和少量的 SO3 主要应用的碱为：NaO CaO 碱池内的反应NaO+H2O→NaOH+H2O NaO+CO2→NaCO3脱硫反应塔内反应NaOH+SO3+H2O→Na(HSO4)+H2O NaOH+SO2+H2O→Na2SO3+H2O NaOH+SO2+H2O→Na(HSO3)+H2O NaCO3+SO2+H2O→Na(HSO3)+CO2 石灰浆池内反应CaO+H2O→Ca(OH)2+H2O 氧化再生池和浓缩池内反应Ca(OH)2+Na2SO3→CaSO3+NaOH+H2O Ca(OH)2+Na(HSO4)→CaSO4+NaOH+H2O Ca(OH)2+Na(HSO3)→Na2SO3+CaSO3+H2O Na2SO3+O2→Na2SO4 Na2SO4+Ca(OH)2+H2O→NaOH+CaSO4+H2O 二、系统流程图（我厂脱硫系统图）序号名称个数主要参数和设备 1 脱硫反应塔2 2 石灰浆池1 可检测水位 3 石灰仓1 有高、低 2 个料位计45M34 压滤系统1 其中有： 2 个冲洗泵， 2 个加药 泵，1 个加药池， 1 个空压机， 1 个压滤机。
5 石膏仓1 6 PH 调节池1 可检测水位和 PH 值 7 浓缩池1 池内有：刮泥机一台，中心有泥 浆池 8 循环渣浆泵5 9 石膏渣浆泵2 10 氧化再生池1 11 冲洗泵1 12 再生气泵3 13 加碱系统1 其中有： 1 个碱池， 1 个化工流 程泵， 1 个电磁阀 ,1 个搅拌机 14 补水阀门2 1 个为手动阀， 1 个电磁阀1 2 3 4 5 6 7 8 9 12 11 10 13 14 三、基本流程介绍1.来自引风机出口的含硫烟气与来自PH 调节池内 NaOH 水在脱硫反应塔内发生反应，生成溶于水的硫酸钠和亚硫酸钠及硫酸氢钠的混合液体2.石灰由石灰仓落入石灰浆池内变成熟石灰液体流入氧化再生池内与硫酸钠和亚硫酸钠及硫酸氢钠的混合液体，在来自再生气泵的氧气的帮助下使钠碱还原再生，同时生成不溶于水的硫酸钙3.含有钠碱和硫酸钙的混合液体流入浓缩池内，钠碱溶于水延浓缩池边缘流出，流回PH 调节池硫酸钙不溶于水在刮泥机的作用下流入浓缩池中心的泥浆池4.泥浆池内的硫酸钙泥浆由石膏渣浆泵打入压滤机， 压滤机将硫酸钙泥浆和絮凝剂混合压滤出比较干的石膏，多余的水回流入氧化再生池内。
四、系统操作1．系统启动将浓缩池、 PH 调节池、氧化再生池石灰浆池灌满水，开启所需脱硫的炉的相对应的阀门启动循环渣浆泵一台炉两台，一个工频、一个变频往 PH 调节池内加碱，待其PH 值为 9－11 后，减少碱量且稳定PH 值往逐渐石灰浆池内加石灰并转动搅拌系统，使浓缩池内PH 值达到 7－9不定期对石膏泥浆池内的泥浆进行排放，并注意流入压滤机的情况，防止溢出2．系统停止如只停一台炉，则只需关闭相应阀门，停循环渣浆泵，并调整碱量和石灰量如短时间停运，则在系统停止后将石膏泥浆池内排清即可如长时间停运，需将浓缩池内清理干净，用石膏渣浆泵排净水后，并进行清理以防止石膏板结，刮泥机不能运行，系统失效五、常见问题和故障1．刮泥机过载故障，将致使系统失效2．压滤机溢流故障，效率降低3．循环渣浆泵故障4．石灰加量过多，将致使脱硫反应塔内产生沉淀5．石灰潮解下落不畅6．脱硫反应塔内结垢、沉淀六、个人建议1．石灰仓底部加振打或加气化风2．脱硫反应塔内底部加气风扰动防止沉淀3．浓缩池、 PH 调节池、氧化再生池加钢丝网防止杂物落入。
