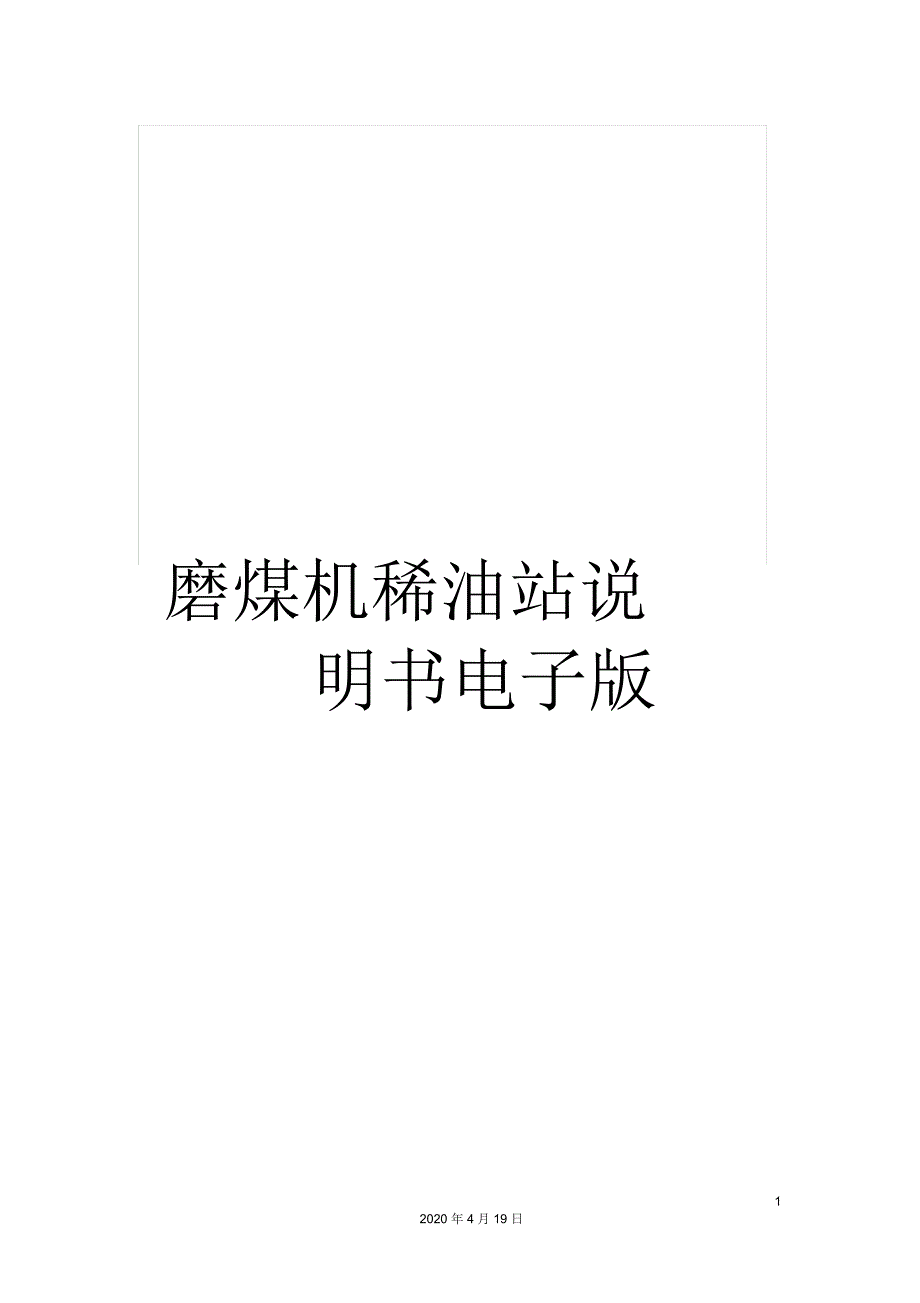

磨煤机稀油站说明书电子版12020 年 4 月 19 日文档仅供参考GDY系列稀油润滑装置说明书河南焦矿机器有些公司1、 简介22020 年 4 月 19 日文档仅供参考GDY系列稀油润滑油装置（以下简称稀油站）主要用于冶金、矿石、建材、石化和电力等机械设备的稀油循环润滑系统中，向球磨机静压轴承和静压启动面、减速机和电机轴承等（以下简称主机）摩擦部位供送润滑油稀油站主要由油箱、油泵、滤油器、油冷却器、管道、阀门、仪表和电控柜组成工作介质为 N22-N460 极压工业齿轮油或其它机械润滑油2、 主要性能参数见表 1：图号名称参数公称压力高压泵公称流量公称压力低压泵公称流量油箱容积过滤面积过滤清度换热面积冷却水温度冷却水耗量GDY-63高低压稀油站25MPa2.5L/min0.4MPa63L/min32m0.21 m 20.12mm4.3 m 2≤ 28℃35m/h3、使用环境32020 年 4 月 19 日文档仅供参考3.1 海拔高度≤ 1000 米3.2 无振动、无腐蚀性气体、无爆炸的环境3.3 环境温度 0-40 ℃，相对湿度小于 90%（ 25℃时）3.4 供电电源 50HZ、380V/220V, 波动≤± 10%。
3.5 冷却水温度≤ 28℃、压力 0.2-0.3MPa 冷却器进口温度≤ 50℃ .注：用户使用环境不符合时，应另签定《技术协议》做特殊订货4、工作原理与结构特点4.1 油站的工作原理：稀油站工作时，油液由齿轮油泵从油箱吸出，经单向阀、双筒网片式油滤器、列管式冷却器或板式冷却器，被直接送到设备润滑点；同时向高压泵供油，低压油路的最高工作压力为 0.4MPa，最低工作压力为 0.2MPa，根据润滑点的要求，经过调节安全阀确定使用压力高压泵从低压油路上吸取油液，经直通单向阀进入主机中空轴润滑点，高压油路的工作压力一般不超过 10MPa，最低工作压力不超过 8MPa；当压力达到一定工作压力时主机被浮起，主机转动平稳后高压泵将延时停止工作，低压润滑系统工作，满足润滑点的需要当油站的工作压力超过安全阀的调整压力时，安全阀自动打开，多余的油液即流回油箱4.2 稀油站的组成和结构特点：4.2.1 油箱：油站上装有液位讯号器、油标、电接点双金属温度42020 年 4 月 19 日文档仅供参考计双针压力表、压力变送器、压差开关铂热电阻和空气滤清器、排油排水阀，回油口装有磁性过滤装置等4.2.2 低压两台油泵装置：一台工作，一台备用。
两台泵交替使用交替时间不应超过 3 天，以确保每台泵经常处于工作状态，一旦主泵出现故障时，备用泵能立即向主机供送润滑油，使供油无扰动4.2.3 一台双筒网片式油滤器：为能保证主机正常工作的可靠性，滤油器内部有两组滤芯，一组工作，一组备用，可不停机，用转换阀使备用滤芯工作，即可取出工作滤芯进行更换或清洗油滤器上装有压差装置，根据压差装置显示的压差大小来决定滤芯的更换清洗4.2.4 列管式油冷却器或板式冷却器：当供油温度超过 40℃时可开启油冷却器4.2.5 电加热：由于润滑油在低温时粘度较大，不利于齿轮油泵和过滤器的工作，启动油泵前若有温度低于 25℃，可使用电加热器先加热4.2.6 仪表和电控柜：4.2.6.1 所有显示仪表均装在油站上，压力表直接观察油站出口压力、油泵压力和滤油器压差，铂热电阻用于观察供油口油温4.2.6.2 电控柜用以实现稀油站的自动控制、保护和故障报警，并具有与中控室连接的 DCS 接口和与主机实现硬连锁的油站故障停机主机接口52020 年 4 月 19 日。
