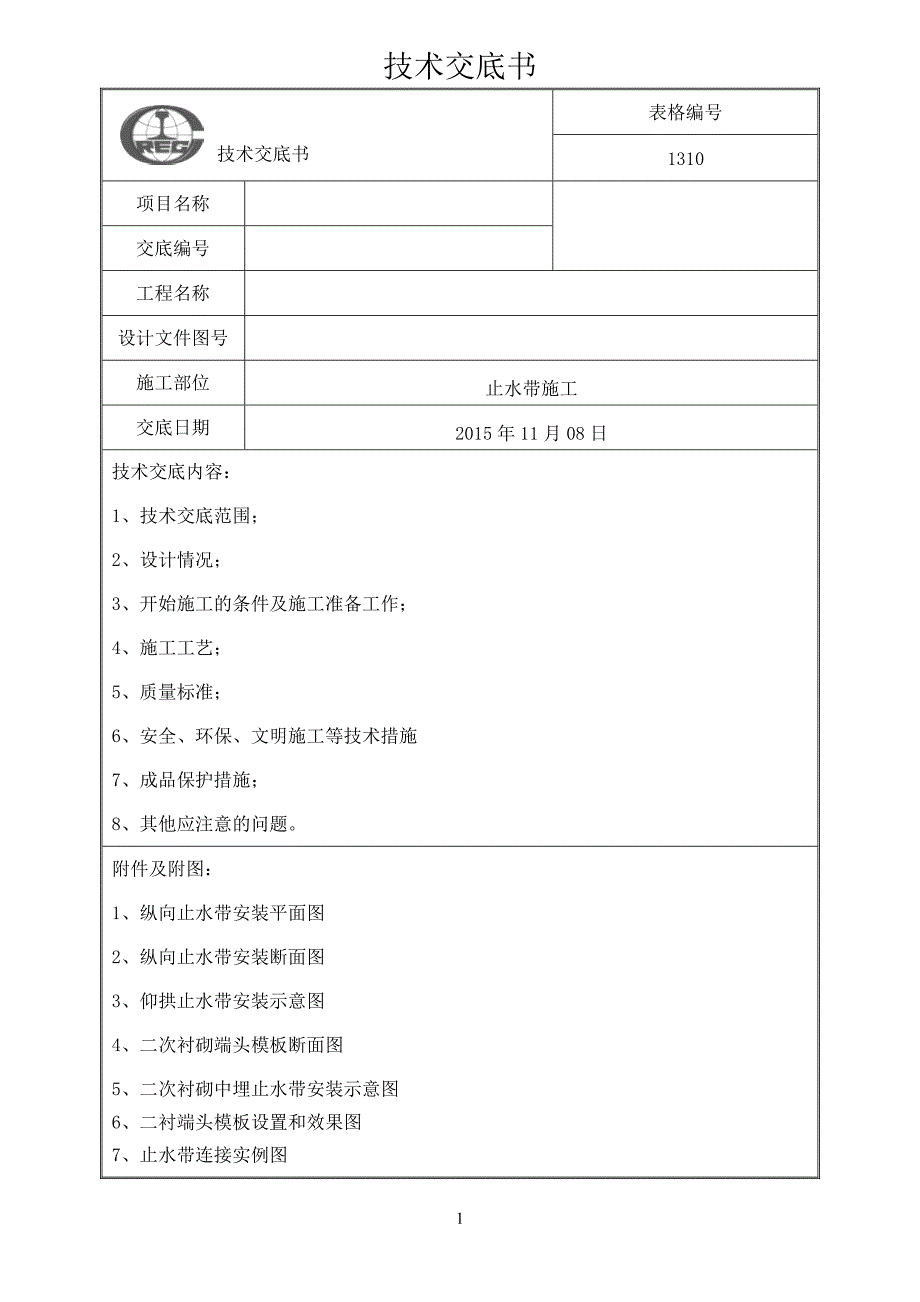

1技术交底书表格编号技术交底书1310项目名称交底编号工程名称设计文件图号施工部位止水带施工交底日期2015 年 11 月 08 日技术交底内容：1、技术交底范围；2、设计情况； 3、开始施工的条件及施工准备工作； 4、施工工艺； 5、质量标准； 6、安全、环保、文明施工等技术措施 7、成品保护措施；8、其他应注意的问题附件及附图： 1、纵向止水带安装平面图2、纵向止水带安装断面图3、仰拱止水带安装示意图4、二次衬砌端头模板断面图5、二次衬砌中埋止水带安装示意图6、二衬端头模板设置和效果图7、止水带连接实例图2技术交底书技术交底书工程名称FFF 隧道交底类别止水带施工技术交底技术交底内容：1、技术交底范围：本技术交底适用于 FFF 隧道洞内施工缝、变形缝止水带施工。
2、设计情况：止水带设置在施工缝及变形缝处；纵向施工缝设置中埋置式止水带，并涂刷混凝土界面剂；环向施工缝预埋中埋置式止水带，橡胶止水条；变形缝设置中埋式止水带+外贴式止水带+沥青麻絮+嵌缝胶3、施工准备工作：经检验合格的止水带，热硫化焊机，固定止水带卡扣及定型模板、角磨机，生胶带，小刀等4、施工工艺边墙纵向止水带安装：⑴止水带固定采用两条角钢固定，并在角钢上焊接带螺纹孔钢条，利用固定卡和螺栓将两条角钢固定在一起（见图 1）；⑵止水带在矮边墙内模向初支面 45cm 处埋设，外露埋深各 15cm（见图 2）；⑶用角钢沿纵向固定止水带，角钢一侧可固定于已浇筑段矮边墙上，另一端固定于端模上，如图 1 所示；3⑷止水带安装好后，用固定卡具将固定角钢卡紧⑸纵向中埋式止水带埋设位置，矮边墙内模 45cm 处为止水带埋设位置（下图）；初期支护C25喷砼二次衬砌C35/C30砼φ50mm透水软管φ50mmPVC管仰拱填充浇筑面 2%水 沟电缆 槽注：图中尺寸均以米计矮边墙高度纵向φ80mm盲管0.295中埋式止水带 0.4图 1 纵向止水带安装平面图图 2 纵向止水带安装断面 图4仰拱止水带安装⑴仰拱模板采用定型钢模板，模板分为上模板与下模板，上模板高度 20cm，并在上下模板相同位置焊接带孔连接板，用螺栓连接在一起（见图 3）；⑵待仰拱初支或基底处理完成后，安装仰拱定型模板；⑶将止水带卡入上下仰拱模板中间，并保证待浇筑侧止水带宽度15cm；图 3 仰拱止水带安装示意图二次衬砌止水带安装5⑴按台车轮廓线尺寸加工定型模板，模板一侧沿衬砌台车端头轮廓用螺栓固定在台车上，模板厚度 20cm；端头模板另一半采用可折叠式模板，用推拉式固定卡具与固定与台车端模板和台车间固定，如图 4 所示； ⑵端模宽度15cm，以方便止水带直接安装成型，并在端模上每50cm 对称打孔，如图 4 所示；⑶将止水带装入后，将折叠侧端模拉平使止水带卡紧，从预留孔中穿入 U 型卡钢筋固定止水带，使止水带在砼浇筑过程中保持居中，然后用固定卡具将折叠端模板锁死，以防砼施工时跑模，如图 5 所示；⑷对于超挖较大处，可用木模加长端头模。
⑸附二衬端头模板设置和效果图图 4 二次衬砌端头模板断面图6图 5 二次衬砌中 埋止水带安装示 意图二衬端头模板设 置和效果图7止水带的连接：止水带连接采用冷粘法，具体做法如下：② 准备工具：小刀、钢刷、电砂轮、砂纸、小刷、橡胶专用胶水；②利用小刀将止水带上的凸起褶削平，利用电砂轮打磨平整；③ 利用钢刷将打磨平整的的止水带搓平、打毛；④ 在粘贴面涂刷橡胶专用胶水；⑤用简易卡子卡紧，直到胶水凝固为止5、质量标准①检查待处理的施工缝附近 1m 范围内围岩表面不得有明显的渗漏水，如有则采取必要的挡堵(防水板隔离)和引排措施②按断面环向长度截取止水带，使每个施工缝用一整条止水带，尽量不采取搭接，除材料长度原因外只允许有左右两侧边基上部两个接头，接头搭接长度不小于 30cm，且要将搭接位置设置在大跨以下或起拱线以下边墙位置③止水带对称安装，伸入模内和外露部分宽度必须相等，经常检查固定模板是否变形，在安装过程中检查止水带预埋及外露长度，以保证止水带在整个施工过程中位置的正确止水带处砼表面质量应达到宽度均匀、缝身竖直，环向贯通，填塞密实，外表光洁④浇注混凝土时，注意在止水带附近振捣密实，但不得碰止水带，防止止水带走位。
⑤止水带接头连接符合设计要求，接缝平整、牢固，不得有裂口和脱胶现象中埋式止水带应带应和变形缝中心线重合，止水带不得穿孔止水带固定 卡具局部图二衬浇筑前端模， 止水带布设到位8混凝土浇筑前应校正止水带位置，保持其位置准确、平直6、安全、环保、文明施工等技术措施：⑴高处作业人员应悬挂安全带，作业台架四周应有防护栏杆⑵止水带应存放室内，库房应整洁，干燥、无火源，自然通风要好，并应远离高温热源止水带必须垫起来，离地面高度15cm，确保止水带不受潮⑶止水带在库房内不得与易燃品、酸性物质、硫化物氮化物等一起贮存，应堆码整齐，按入库先后顺序发放⑷应根据通过止水带铺设台架内部车辆的限界，加适当的安全富余量，确定止水带铺设台架内部的净空尺寸；大型车辆应在调车人员的指挥下通过止水带铺设台架⑸防水板铺设台架上应有足够的照明设施，采用36V安全电压照明，照明及动力线敷设应规范⑹热硫化焊接机电力设备，线路设专人管理，配电箱必须安装漏电保护器，并定期检查，完善“一电一机一闸一漏”保护措施⑺止水带铺设台架上配备足够的灭火器材⑻将废弃止水带回收，堆放在指定场地，不得乱扔丢弃6、成品保护措施：保护好已经安装完成的止水带，用定型钢筋卡子固定，严禁在边墙止水带上堆积杂物。
仰拱环向止水带要防止下次仰拱开挖对其造成破坏。
