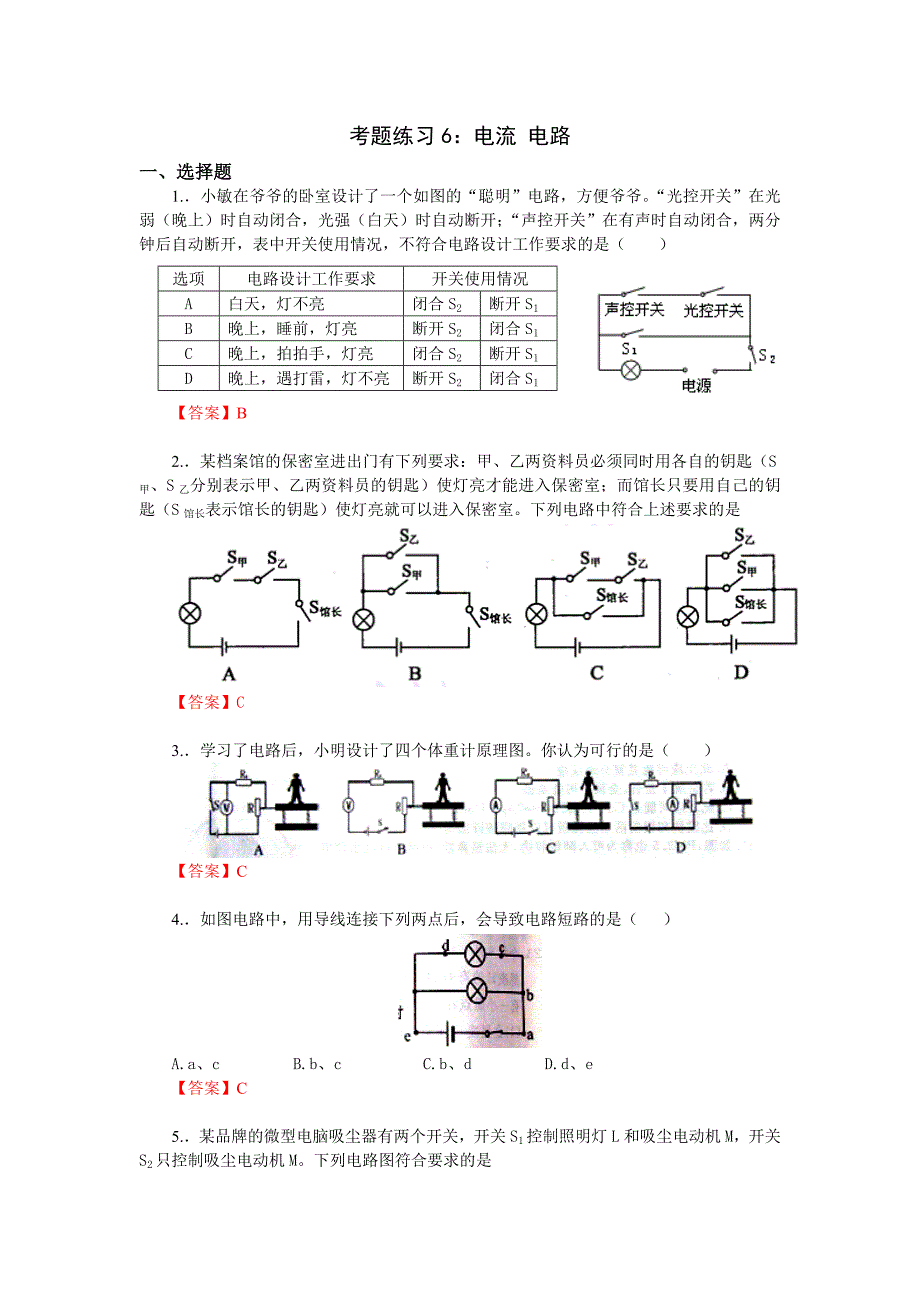

考题练习6：电流 电路一、选择题．小敏在爷爷的卧室设计了一个如图的“聪明”电路，方便爷爷光控开关”在光弱（晚上）时自动闭合，光强（白天）时自动断开；“声控开关”在有声时自动闭合，两分钟后自动断开，表中开关使用情况，不符合电路设计工作要求的是（ ） 选项电路设计工作要求开关使用情况A白天，灯不亮闭合S2断开S1B晚上，睡前，灯亮断开S2闭合S1C晚上，拍拍手，灯亮闭合S2断开S1D晚上，遇打雷，灯不亮断开S2闭合S1 【答案】B．某档案馆的保密室进出门有下列要求：甲、乙两资料员必须同时用各自的钥匙（S甲、S乙分别表示甲、乙两资料员的钥匙）使灯亮才能进入保密室；而馆长只要用自己的钥匙（S馆长表示馆长的钥匙）使灯亮就可以进入保密室下列电路中符合上述要求的是【答案】C．学习了电路后，小明设计了四个体重计原理图你认为可行的是（ ）【答案】C．如图电路中，用导线连接下列两点后，会导致电路短路的是（ ）A.a、c B.b、c C.b、d D.d、e【答案】C．某品牌的微型电脑吸尘器有两个开关，开关S1控制照明灯L和吸尘电动机M，开关S2只控制吸尘电动机M。
下列电路图符合要求的是S1LAS2MLBS1MLDS1M第10题图LCS2MS1【答案】B．下列电路图中，开关S闭合后，两个电阻并联的是（ ）A B C D【答案】C．在研究物质的导电性时，采用如图所示的实验电路用酒精灯对着取自白炽灯的玻璃芯柱加热，灯泡L会慢慢亮起来对此，以下叙述正确的是（ ） A.玻璃芯柱和灯泡L是并联的B.电压表的示数将逐渐变大C.通过灯泡的电流表要比通过玻璃芯柱的电流大D.加热过程中，玻璃芯柱的电阻随温度升高而增大【答案】B．下列仪器为电流表的是 ( )【答案】A．如图所示的电蚊拍，具有灭蚊和照明等功能当开关Sl闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关Sl和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用下列电路设计符合这种要求的是 ( )卷 Ⅱ【答案】C．某同学利用图示电路研究并联电路电流的规律闭合开关s再迅速断开，发现接通电路的短时间内，两只小灯泡均发光，电流表的指针正向偏转超过最大刻度。
产生这种现象的原因可能是( )A．小灯泡发生短路 B．小灯泡发生短路C．电流表使用的量程小了D．电流表的接线柱接反了【答案】C．当自动电压力锅压强过大或温度过高时，发热器都会停止工作. 压强过大时开关K 过压自动断开，温度过高时开关K过热自动断开. 图2 表示K 过压、K 过热和锅内发热器的连接，其中正确的是（ ）【答案】A．小灯泡的结构如图22，按图23 中 图连接能让完好的2.5V 的灯泡点亮. 【答案】C ．如图6所示的电路中，闭合开关时，下列说法正确的是( )A．两灯泡串联 B．电流表测的是总电流C．电流表测的是L1的电流 D．电流表测的是L2的电流图6【答案】C．为了安全，汽车行驶时驾驶员必须系好安全带当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光符合上述要求的电路图是（ ） 【答案】C．关于串、并联电路，下列说法正确的是A．串联电路电流处处相等B．串联电路总电阻的倒数等于各电阻倒数之和C．并联电路各支路电流总相等D．并联电路的总电阻等于各支路电阻之和【答案】A．在图示电路中，电源电压保持不变。
闭合开关S后，开关S1由断开到闭合，下列说法正确的是( ) L2SS1A1AL1A．电流表A1示数变大，电流表A示数也变大B．电流表A1示数变小，电流表A示数也变小C．电流表A1示数不变，电流表A示数变大D．电流表A1示数不变，电流表A示数变小【答案】C．关于以下现象说法正确的是( )A．雪花漫天飞舞说明分子在做无规则运动B．丝绸摩擦过的玻璃棒靠近带正电的物体时会相互排斥C．在墨水滴入水中的扩散实验中，我们看到了墨水的分子在运动D．由于液体能够流动，而固体不能流动，所以固体分子是静止的【答案】B．如图所示，教室内两盏日光灯由一个开关控制，以下电路中能反映它们正确连接的是（ ）【答案】A．下列常见的物体通常情况下都属于绝缘体的一组是（ ）Ａ．汽油和盐水 Ｂ．黄铜和石墨Ｃ．人体和大地 Ｄ．塑料和陶瓷【答案】D．如图，电源电压不变，两只电表均完好，开关S闭合后，发现只有一只电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是( )A．电压表指针发生偏转，灯光L1短路B．电压表指针发生偏转，灯泡L1断路C. 电流表指针发生偏转，灯泡L2短路D．电流表指针发生偏转，灯泡L2断路【答案】B．电冰箱的压缩机（电动机）是由温控开关控制的，冷藏室中的照明灯是由冰箱门控制的（开 门灯亮、关九灯灭）．在如图2所示的电路图中，符合上述特点的是（ ） 【答案】D．如图所示电路，开关闭合时观察到：L1和L2两灯均不亮，电流表无示数，电压表有示数，其原因可能是（ ）A. L1断路 B .L2断路 C.电流表断路 D.电流表短路【答案】A．小明房间门口装有开关S1，床头装有开关S2，这两个开关部能单独控制房间里的吊灯．以下电路图能符合这一要求的是 【答案】C．图4中的电路图和实物图相对应的是 L1S1S2L2L2S1S2L1L1S2S1L2ABCD图4L1S2S1L2L2S2S1L1【答案】D．小明同学按照图3所示的电路“研究串联电路中电流、电压的特点”，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有示数．则故障原因可能是（ ）A．L1断路 B．L1短路 C．L2断路 D．L2短路【答案】D．汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于解除刹车状态。
如果手刹处在拉起状态，汽车也能运动，但时间长了会损坏刹车片有一款汽车设计了一个提醒司机的电路：汽车启动，开关S1闭合，手刹拉起，开关S2闭合，仪表盘上的指示灯会亮；汽车不启动，开关S1断开，指示灯熄灭，或者放下手刹，开关S2断开，指示灯也熄灭下列电路图符合上述设计要求的是【答案】A．如图所示电流表的读数为（ ）A.0.46A B.0.52A C.2.46A D.2.6A【答案】B．下列关于导体的说法中，正确的是（ ）A.一根金属丝被均匀拉长后，它的电阻将变大B.导体中没有电流通过时，导体就没有电阻C.保险丝都是用半导体材料制成的D.粗导线的电阻一定比细导线的电阻大【答案】A．在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转经检查除小灯泡外，其余器材的连接良好，造成这种情况的原因可能是（ ）A.灯泡L2短路B.灯泡L2断路C.灯泡L1断路D.两个灯泡都断路【答案】B．下列说法正确的是 （ ）A. 任何固体都具有良好的导电性 B. 不容易导电的物体叫做绝缘体C. 常用的电热水器都用到了超导材料 D. 铜、铁、铝都可以被磁化【答案】B．下列物体中属于导体的是A.陶瓷 B.塑料 C.橡胶 D.人体【答案】D．在如图4甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为A．1.2A，0.22A B.0.98 A,0.22 A C.0.96 A，0.24 A D.0.24 A,1.2 A【答案】C．对如图所示电路的分析，错误的是( )A.当断开Sl、S2，闭合S3时，R1与R2为串联B.当断开S3，闭合S1、S2时，R1与R2为并联C.当断开S1，闭合S2、S3时，R1与R2为串联D.只要同时闭合Sl、S3，就会出现短路现象【答案】C．如图所示，开关S闭合后，L1和L2都不发光，将电压表并联在ab之间时，电压表示数为O，将电压表并联在bc之间时，电压表示数较大，若电路中只有一处故障，则该故障可能是（ ）A.L2断路 B.L2短路 C.L1断路 D.L1短路【答案】A．在家990年，通过α粒子散射实验，提出了原子核式结构模型的科学家是（ ）A．牛顿 B．卢瑟福 C．热纳 D．法拉弟【答案】B．如图所示，是某家庭电路中连接的小彩灯示意图，根据所学的物理知识，判断下列说法中正确的是（ ）A．小彩灯与控制它们的开关之间有的是并联、有的是串联B．各小彩灯之间的连接方式是并联C．额定电压为6.3V的小彩灯，要接在家庭电路中，至少需要35个D．在整个家庭电路中，导线相互连接处往往比别处更不容易发热、老化【答案】C．在家990年，通过α粒子散射实验，提出了原子核式结构模型的科学家是（ ）A．牛顿 B．卢瑟福 C．热纳 D．法拉弟【答案】B．如图所示，是某家庭电路中连接的小彩灯示意图，根据所学的物理知识，判断下列说法中正确的是（ ）A．小彩灯与控制它们的开关之间有的是并联、有的是串联B．各小彩灯之间的连接方式是并联C．额定电压为6.3V的小彩灯，要接在家庭电路中，至少需要35个D．在整个家庭电路中，导线相互连接处往往比别处更不容易发热、老化【答案】C．在右图所示的电路中，闭合开关后两盏灯都可能发光的是( )A．只闭合开关S1 B．只闭合开关S2C．只闭合开关S1 、S2 D．开关S1 、S2 、S3都闭合【答案】B．“0.15A”最可能是下列哪个用电器工作时的电流（ ）A．家用电冰箱 B．家用空调器 C．普通计算器 D．普通的白炽灯【答案】D．在如图所示的电路中，电源电压保持不变。
闭合开关S，电路正常工作，过了一会儿灯L熄灭，两个电表中只有一个电表的示数变小，则些列判断中正确的是A.灯L断路 B.灯L短路 C.电阻R断路 D.电阻R短路【答案】C．如图所示，。
