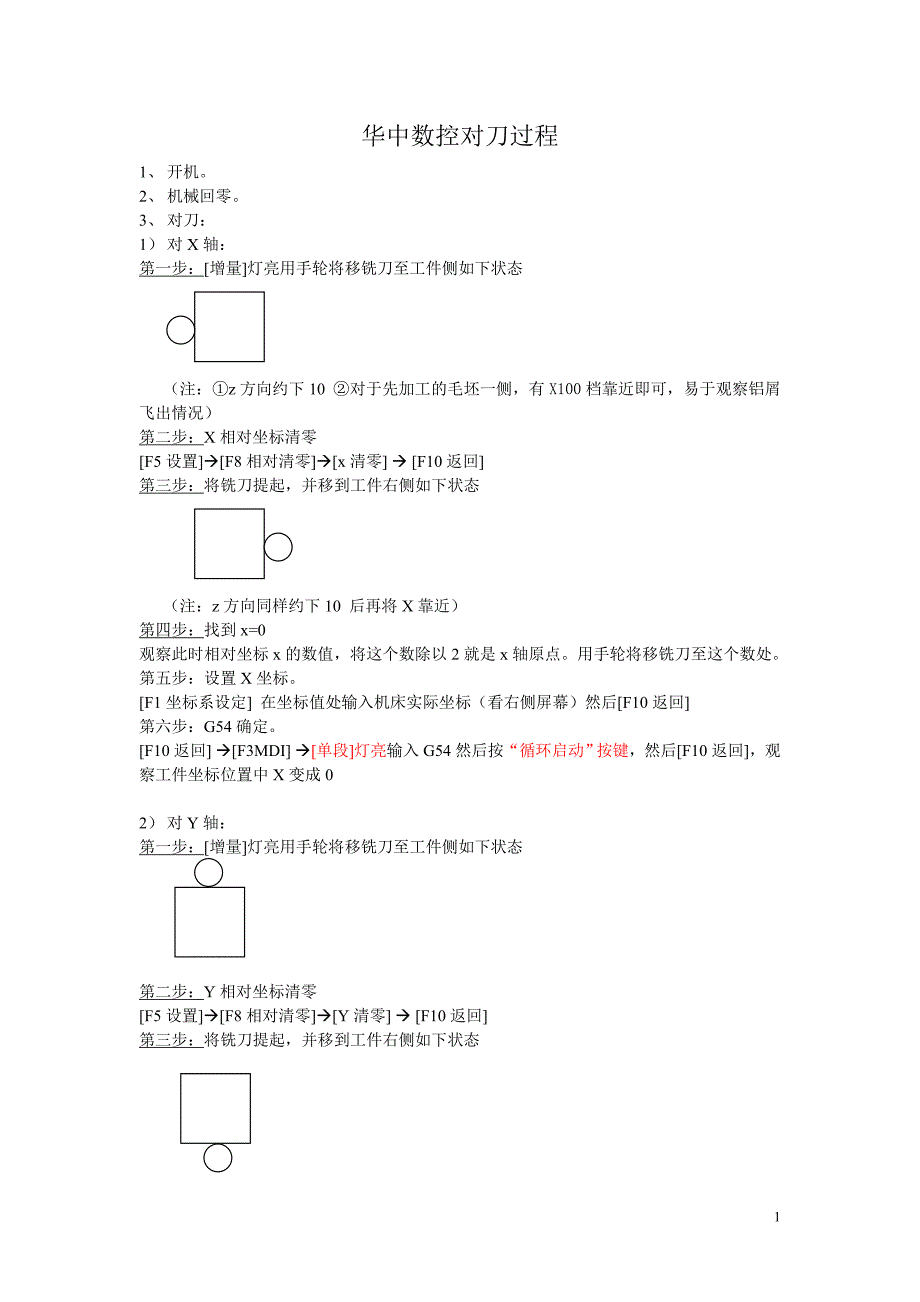

1华中数控对刀过程1、 开机 2、 机械回零 3、 对刀： 1） 对 X 轴： 第一步：[增量]灯亮用手轮将移铣刀至工件侧如下状态（注：①z 方向约下 10 ②对于先加工的毛坯一侧，有 X100 档靠近即可，易于观察铝屑 飞出情况） 第二步：X 相对坐标清零 [F5 设置][F8 相对清零][x 清零] [F10 返回] 第三步：将铣刀提起，并移到工件右侧如下状态（注：z 方向同样约下 10 后再将 X 靠近） 第四步：找到 x=0 观察此时相对坐标 x 的数值，将这个数除以 2 就是 x 轴原点用手轮将移铣刀至这个数处第五步：设置 X 坐标 [F1 坐标系设定] 在坐标值处输入机床实际坐标（看右侧屏幕）然后[F10 返回] 第六步：G54 确定 [F10 返回] [F3MDI] [单段]灯亮输入 G54 然后按“循环启动”按键，然后[F10 返回]， 观察工件坐标位置中 X 变成 02） 对 Y 轴： 第一步：[增量]灯亮用手轮将移铣刀至工件侧如下状态第二步：Y 相对坐标清零 [F5 设置][F8 相对清零][Y 清零] [F10 返回] 第三步：将铣刀提起，并移到工件右侧如下状态2第四步：找到 y=0 观察此时相对坐标 y 的数值，将这个数除以 2 就是 y 轴原点。
用手轮将移铣刀至这个数处第五步：设置 Y 坐标 [F1 坐标系设定] 在坐标值处输入机床实际坐标（看右侧屏幕）然后[F10 返回] 第六步：G54 确定 [F10 返回] [F3MDI] [单段]灯亮输入 G54 然后按“循环启动”按键，然后[F10 返回]， 观察工件坐标位置中 Y 变成 03） 对 Z 轴： 第一步：[增量]灯亮用手轮将移铣刀贴住工件上表面 第二步：Z 相对坐标清零 [F5 设置][F8 相对清零][Z 清零] [F10 返回] 第三步：铣刀不提起，并移到工件右侧如下后如果是对第一加工面则 z 向下-0.5 状态第四步：设置 Z 坐标 [F1 坐标系设定] 在坐标值处输入机床实际坐标（看右侧屏幕）然后[F10 返回] 第五步：G54 确定 [F10 返回] [F3MDI] [单段]灯亮输入 G54 然后按“循环启动”按键，然后[F10 返回]， 观察工件坐标位置中 Z 变成 0注：1、如换刀后不需对 XY 轴对刀，只需对 Z 轴，注意不能破坏工件表 面，应用标准尺寸的铣刀（如 Φ6）帮助对刀方法是将铣刀逐步用 X100 X10 X1 档，贴住辅助刀具如右图中状态，实际 z=6。
此时铣刀刚刚好能从 工件与铣刀之间通过将铣刀移出工件表面将铣刀向下移 6，到达 z=0 点此时进入[F1 坐标系设定] 在坐标值处输入机床实际坐标 2、如果工件掉头换向，则要 XYZ 轴都重新对刀XY 的对刀方法同上不 变，而 Z 轴应注意不能再向下 0.5,而应该是通过测量实际工件此时的厚度，保证图纸中要 求的工件尺寸，决定应该向下多少4、 在 MDI 中检查一下 第一步，[增量]灯亮，用手轮将铣刀随意摆一个位置，注意不要超程 第二步，[F3MDI] [单段]灯亮输入 G1X0Y0 观察，注意进给保持 再输入 G1Z5 观察看位置是否相符华中数控超程解除的方法：华中数控的 Z 轴行程开关很低，所以 Z 轴较易超程华中数控，机床超程后，会出现“急3停”字样解决方法是： 按[超程解除]键，等“急停”字样变成“复位”后，按住的[超程解除]键同时，转换成手动 状态，再同时按住[起程解除]键和方向键（如-Z） ，直到超程解除 超程后不需重新对刀，刀具的坐标位置是正确的 关机，再开机也不需要重新对刀我校的华中数控存在的问题：1、 面铣程序不可以走圆角，否则程序校验时出错一般显示为“XX 行圆弧数据错” 。
解决 方法是改为“直线双向” 2、在进行三维铣时，经常对于复杂的 mastercam 程序报警其他注意事项：1、 走面铣时，比较光亮的参数设置：（白钢铣刀，铣铝合金） XY 进给率 300，达到 500 时就会出现比较明显的刀痕 Z 进给率不可以超过 100，否则极易将刀撞入装夹头 2、 挖槽时，一定要选螺旋式下刀否则极易将刀撞入装夹头不选的话，出现过铣 25 的 深度，结果只铣到 15 3、 刻字时，刀具路径选[外形铣削]，然后窗选所有文字及图案，注意将补偿从“计算”改 为“关” 4、 由于零点设置过低，所以在使用 mastercam 时，外形铣削参数中的参考高度应设为绝对 值 30 以下华中后处理程序的修改方法： 程序名必须以 O 加数字组成 % O0000 (PROGRAM NAME - O1234) (DATE=DD-MM-YY - 01-09-10 TIME=HH:MM - 15:40) N100G21 N102G0G17G40G49G80G90 (TOOL - 1 DIA. OFF. - 1 LEN. - 1 DIA. - 10.) N104T1M6 N106G0G90X-25.Y30.A0.S50M3 N108G43H1Z20. N110Z10. N112G1Z-3.F300. N114X25.F500. N116G2X30.Y25.R5. N118G1Y-25. N120G2X25.Y-30.R5. N122G1X-25. N124G2X-30.Y-25.R5.改为%12344N126G1Y25. N128G2X-25.Y30.R5. N130G0Z20. N132M5 N134G91G28Z0. N136G28X0.Y0.A0. N138M30 % CAXA 后处理程序。
注意程序文件的扩展名为.nc 只需结尾加%修改 电脑的波特率为 115200。
