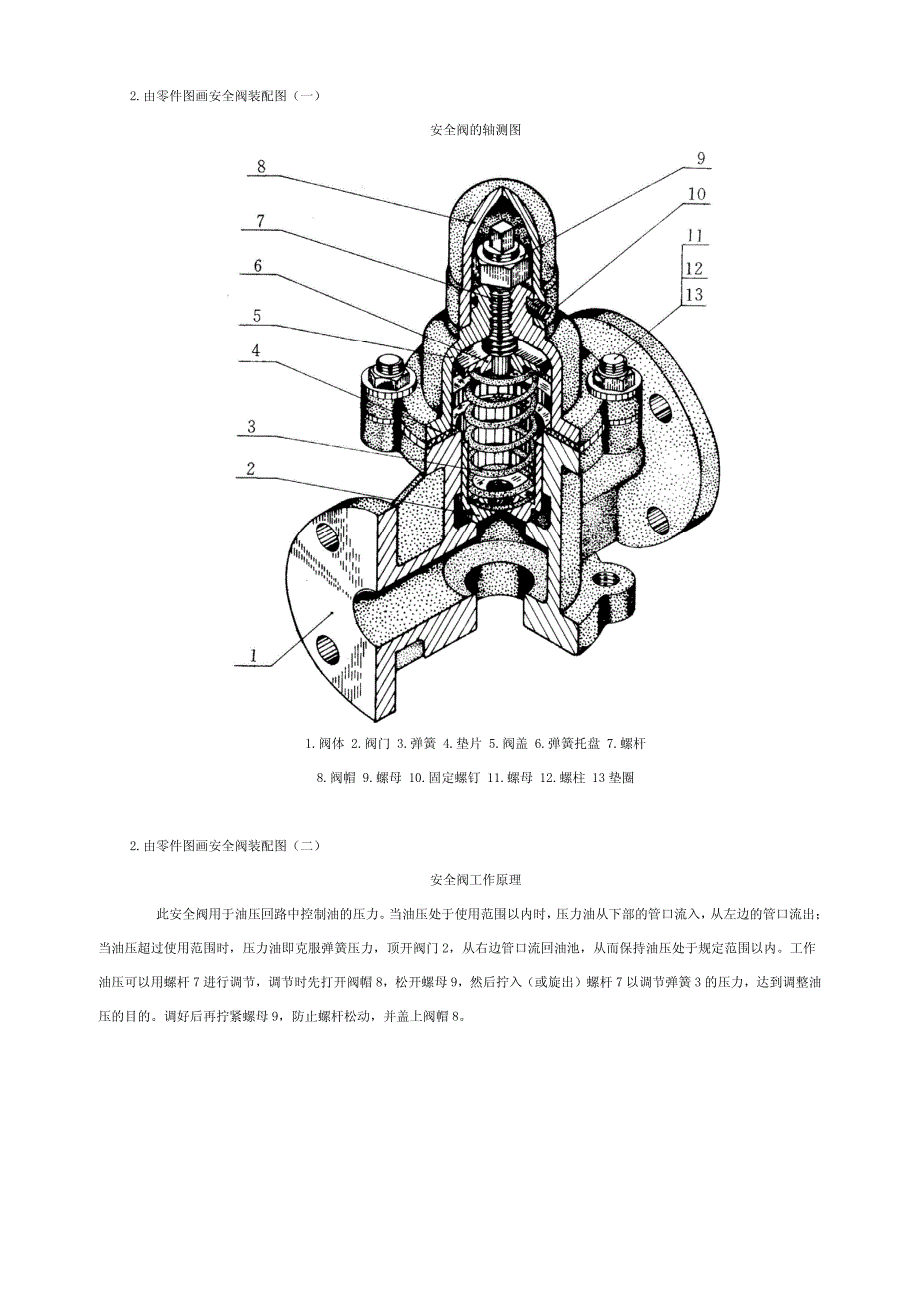

2.由零件图画安全阀装配图（一） 安全阀的轴测图 1.阀体 2.阀门 3.弹簧 4.垫片 5.阀盖 6.弹簧托盘 7.螺杆 8.阀帽 9.螺母 10.固定螺钉 11.螺母 12.螺柱 13 垫圈 2.由零件图画安全阀装配图（二） 安全阀工作原理 此安全阀用于油压回路中控制油的压力 当油压处于使用范围以内时， 压力油从下部的管口流入， 从左边的管口流出； 当油压超过使用范围时，压力油即克服弹簧压力，顶开阀门 2，从右边管口流回油池，从而保持油压处于规定范围以内工作 油压可以用螺杆 7 进行调节，调节时先打开阀帽 8，松开螺母 9，然后拧入（或旋出）螺杆 7 以调节弹簧 3 的压力，达到调整油 压的目的调好后再拧紧螺母 9，防止螺杆松动，并盖上阀帽 8 1.阀体 2.阀门 3.弹簧 4.垫片 5.阀盖 6.弹簧托盘 7.螺杆 8.阀帽 9.螺母 10.固定螺钉 11.螺母 12.螺柱 13 垫圈 2.由零件图画安全阀装配图（三） 2.由零件图画安全阀装配图（四） 2.由零件图画安全阀装配图（五） 。
