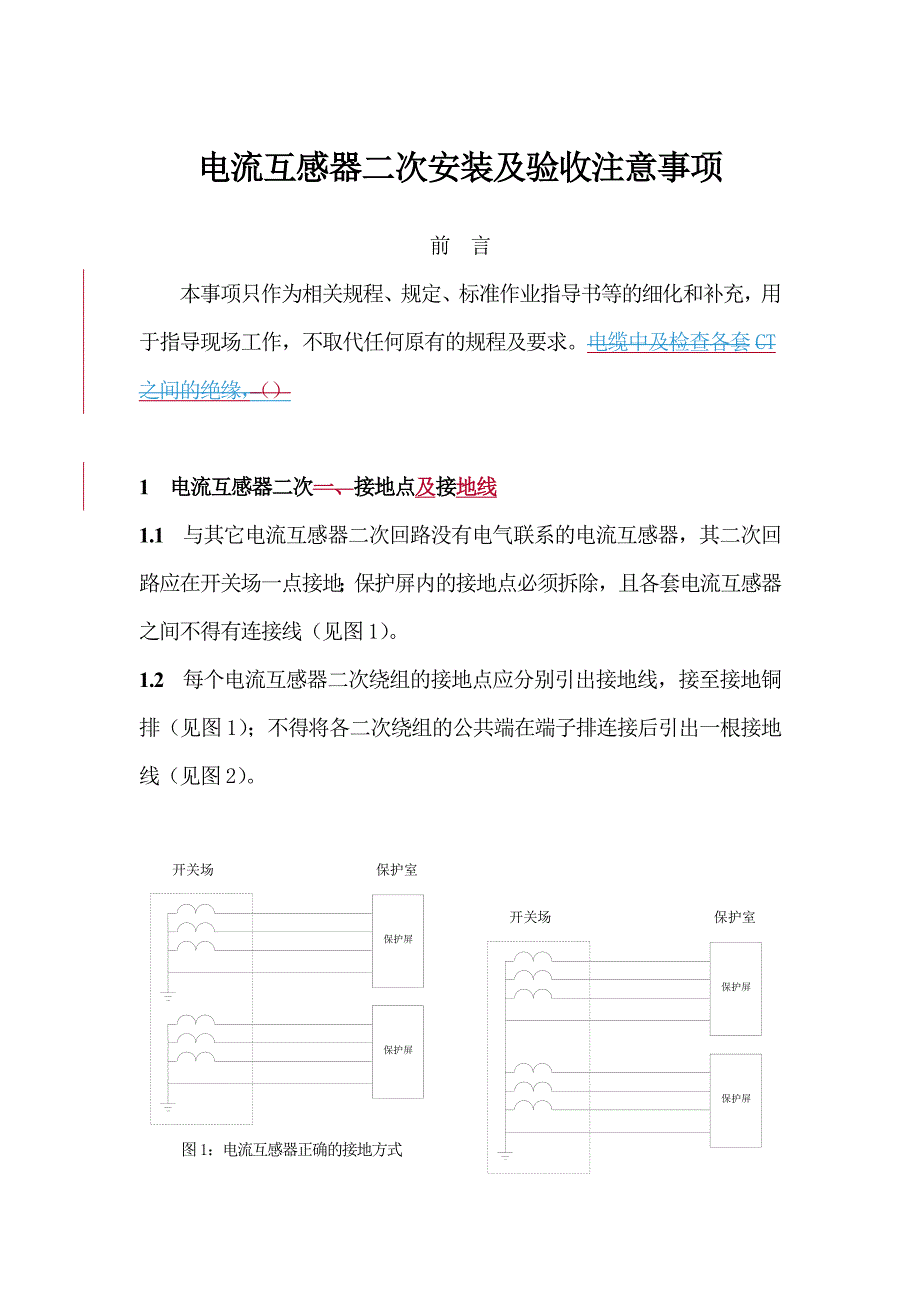

电流互感器二次安装及验收注意事项前 言本事项只作为相关规程、规定、标准作业指导书等的细化和补充，用于指导现场工作，不取代任何原有的规程及要求电缆中及检查各套CT之间的绝缘，（）1 电流互感器二次一、接地点及接地线1.1 与其它电流互感器二次回路没有电气联系的电流互感器，其二次回路应在开关场一点接地；保护屏内的接地点必须拆除，且各套电流互感器之间不得有连接线（见图1）1.2 每个电流互感器二次绕组的接地点应分别引出接地线，接至接地铜排（见图1）；不得将各二次绕组的公共端在端子排连接后引出一根接地线（见图2）图1：电流互感器正确的接地方式图2：电流互感器错误的接地方式1.3 若两个（多个）电流互感器二次回路并联接入保护装置，两个（多个）电流互感器二次应在并接处一点接地（见图3）图3：电流互感器二次回路并联接入保护1.4 电流互感器二次回路必须保证一点接地，且必须保证运行的电流互感器二次回路不失去接地点在电流互感器二次回路变更后必须检查接地点情况，确保接地良好且不能出现两点或多点接地1.5 电流互感器二次备用绕组，应将其引至开关端子箱（汇控柜），在端子排将三相所有引出线短接后接地1.6 如电流互感器二次接有小变流器，则电流互感器与小变流器之间必须有接地点（见图4），接地要求同上。
a．正确的接地方式b．正确的接地方式c．错误的接地方式图4：有小变流器的接地方式二、电流互感器二次回路直阻测量及10％误差计算新安装的电流互感器或电流互感器二次回路发生变动，必须在开关端子箱（汇控柜）或和保护屏（测控屏）测量回路直阻1.7 若两个（多个）电流互感器二次回路并联接入保护装置的，应在并接处分别测量各电流互感器二次回路直阻1.8 电流互感器二次回路直阻应使用电桥测量，严禁使用万用表各相回路直阻相差应小于10％，否则应认真分析，查找原因新发或更换电流互感器后，应检验该电流互感器是否符合10％误差要求1.9 自开关端子箱（汇控柜）向电流互感器的负载端荷侧通入交流电流，测量回路压降，并计算电流回路每相与中性点及相间的阻抗（即：二次回路负担）电流回路负担根据测得的负担、电流互感器试验成绩单或厂家提供的出厂资料、最大短路电流校核是否满足10％误差要求1.10 同一变电站的10kV出线电流互感器（包括零序电流互感器），如属同一厂家、同一型号、同一批次的产品，每条母线可抽检两路校核10％误差，但其中必须包含接地变零序电流互感器10％误差的校核电流互感器二次回路三、绝缘检查断开电流互感器二次回路接地点，使用1000V摇表，检查各绕组、各相对地电缆中及及相互之间的绝缘，检查各套CT之间的绝缘，绝缘应不小于（）1MΩ。
绝缘检查后，须将检查回路可靠对地放电四、电流互感器铭牌、试验成绩单检查抽头核对变比1.11 对于新安装的电流互感器，继电保护人员必须核对铭牌与试验成绩单，并核实试验成绩单上的出厂号与实际一致1.12 核对电流互感器二次接线变比必须与定值通知单一致电流互感器二次绕组有多个抽头的，不使用的抽头禁止接线，既不能与其它抽头连接，也不能接地根据电流互感器铭牌、试验成绩单，确定二次绕组使用是否正确保护、故障录波器用电流互感器必须使用保护级绕组，不得使用计量绕组1.13 对于接入差动保护（变压器差动保护、母线差动保护等）的电流互感器，应检查各电流互感器的伏安VA特性没有显著差别2 核对电流互感器一次端子P1（L1）、P2（L2）安装方向应根据电流互感器的一次绝缘水平和发生故障的概率确定P1（L1）、P2（或L1、L2）的朝向电流互感器装小瓷套的一次端子（P1）应靠近母线侧对于3/2接线中间断路器的电流互感器，P1可统一靠近小号母线侧按照电力工业部反措要点的要求，对于电流互感器一次侧的安装，为避免CT内部故障导致母线保护动作，装小瓷套的一次端子应放在母线侧2.1 对于带铁帽子的电流互感器，铁帽子所在的一侧应安装远离母线侧，避免电流互感器发生闪络时母线保护动作。
五、电流互感器套二次绕组使用配置检查2.2 在电流互感器一次安装后，应确认各绕组的使用情况母线差动保护用电流互感器二次绕组应尽量靠近母线侧，但必须保证和线路保护有公共保护范围（见图5）2.3 故障录波器用电流互感器应采用故障时不饱和的二次绕组，如二次绕组数量不够，可与保护使用同一绕组，但应串接在二次回路的尾端图5：电流互感器二次绕组配置示意图2.4 检查各电流互感器二次绕组的等级应与使用情况相一致，常用等级见表1表1：电流互感器常用等级说明母差保护变压器差动*线路保护失灵电流故录500kV保护TPYTPYTPYPTPY/P220kV及以下保护P仪表/计量0.5/0.2/0.5S/0.2S*注：500kV变压器差动保护各电压等级侧均使用TPY级绕组电流互感器绕组极性要求线路保护用电流互感器线路保护用电流互感器极性：为母线指向线路数字式变压器保护用电流互感器（见图6）a) 变压器各侧差动保护用电流互感器极性：为母线指向变压器；即均以电流流入变压器为正b) 变压器相间后备保护用电流互感器极性：为母线指向变压器，即均以电流流入变压器为正变压器中性点零序电流互感器极性：统一为变压器指向大地，即以电流流入大地为正。
注：变压器零序方向保护的方向判别采用三相自产零序电流，中性点零序电流只作为大小判别，规定极性为变压器指向大地图6：变压器极性示意图注：以上适用与南瑞继保公司RCS系列、南自新宁公司PST-1200系列、四方公司CSC-326系列微机型变压器保护母线差动保护用电流互感器2.4.2 南瑞继保公司RCS-915、四方公司CSC-150型母线差动保护a) 线路（变压器）间隔母线差动保护用电流互感器极性：为母线指向线路（变压器），即均以电流流入线路（变压器）为正b) 母联（分段）间隔母线差动保护用电流互感器极性：以小号侧母线指向大号侧母线为正，即视为小号母线上的间隔（见图7）2.4.3 深圳南瑞公司BP-2B型母线差动保护电流互感器a) 线路（变压器）间隔母线差动保护用电流互感器极性：为母线指向线路（变压器），即均以电流流入线路（变压器）为正b) 母联（分段）间隔母线差动保护用电流互感器极性：以大号侧母线指向小号侧母线为正，即视为大号母线上的间隔（见图8）图7：RCS-915/CSC-150母差保护极性图8：BP2B母差保护极性2.5 故障录波用电流互感器故障录波器用电流互感器极性应与线路（变压器）保护用电流互感器极性相同。
对于3/2接线中间断路器故障录波器用电流互感器极性，可统一为大号侧断路器指向小号侧断路器表计用电流互感器表计用电流互感器应按正常运行方式时的潮流方向确定极性a) 枢纽线路及负荷出线表计用电流互感器极性为母线指向线路；b) 负荷变电站进线表计用电流互感器极性为线路指向母线如负荷变电站有转供线路，转供线路表计用电流互感器极性为母线指向线路；c) 变压器高压侧表计用电流互感器极性为母线指向变压器；中、低压侧为变压器指向母线电流互感器二次回路接线可靠性检查有关电流互感器二次回路工作结束前，继电保护人员应检查电流互感器所有二次绕组（包括备用绕组）回路的完整性，保证二次接线压接可靠；工作结束后向值班人员交待电流互感器二次回路接地点、接地线及各连接片安全可靠电流互感器的六、相量检查2.6 测相量时，必须测量电流互感器的所有二次绕组（包括备用绕组）电流的大小和相位故障录波器用CT2.7 故障录波器用CT应采用故障时不饱和的二次线圈，如CT数量不够，可与保护使用同一套二次线圈，但应保证故障录波器处于CT回路的尾端故障录波器用CT极性应与取自同一CT的保护用CT极性相同计量用电流互感器2.8 计量用CT极性：按正常运行方式时的潮流方向确定CT极性，例如末端站的进线开关，按照正常运行时的潮流，应以流入本变电站为正，对于转供的线路开关，应以流出为正。
变压器零序保护用CT2.9 变压器零序方向保护的方向判别均采用自产零序电流，故对中性点零序CT极性不作要求或者统一规定以变压器指向大地2.10 、南自新宁公司PST-1200系列、四方公司CSC-326系列差动保护用CT极性：各侧CT极性均指向变压器，即均以电流流入变压器为正2.11 复合电压闭锁过流用CT极性：各侧CT极性均指向变压器，即均以电流流入变压器为正南自新宁公司PST-1200系列微机型主变保护CT1) 差动保护用CT极性：各侧CT极性均指向变压器，即均以电流流入变压器为正2) 复合电压闭锁过流用CT极性：各侧CT极性均指向变压器，即均以电流流入变压器为正四方公司CSC-326微机型主变保护CT3) 差动CT极性：各侧CT极性均指向变压器，即均以电流流入变压器为正4) 复合电压闭锁过流CT极性：各侧CT极性均指向变压器，即均以电流流入变压器为正2.12 线路（或变压器）间隔的母差用CT极性均指向线路（或变压器），即均以流入线路（或变压器）为正2.13 母联CT极性：以母线编号数字小的一侧为正，即认为母联开关为编号数字小的母线上的间隔以上规定不包括母联兼旁路或者旁路兼母联的情况。
深圳南瑞公司BP-2B微机型母差保护CT2.14 线路（或变压器）间隔的母差用CT极性均指向线路（或变压器），即均以流入线路（或变压器）为正2.15 母联CT极性：以母线编号数字大的一侧为正，即认为母联开关为编号数字大的母线上的间隔以上规定不包括母联兼旁路或者旁路兼母联的情况线路保护用CT2.16 线路保护用CT极性均以母线侧为正指向线路侧，即以流向线路为正在电流回路变更除测量各相电流外，还必须测量中性线的电流大小2.17 差动保护（包括母线差动保护、变压器差动保护、线路纵联电流差动保护）在带负荷测相量后，必须检查差流（数字式保护可通过装置进行检查），如差流超过20mA，必须查明原因2.18 测相量时，必须根据所带负荷性质、电流互感器变比及极性对电流回路的相量关系进行分析。
