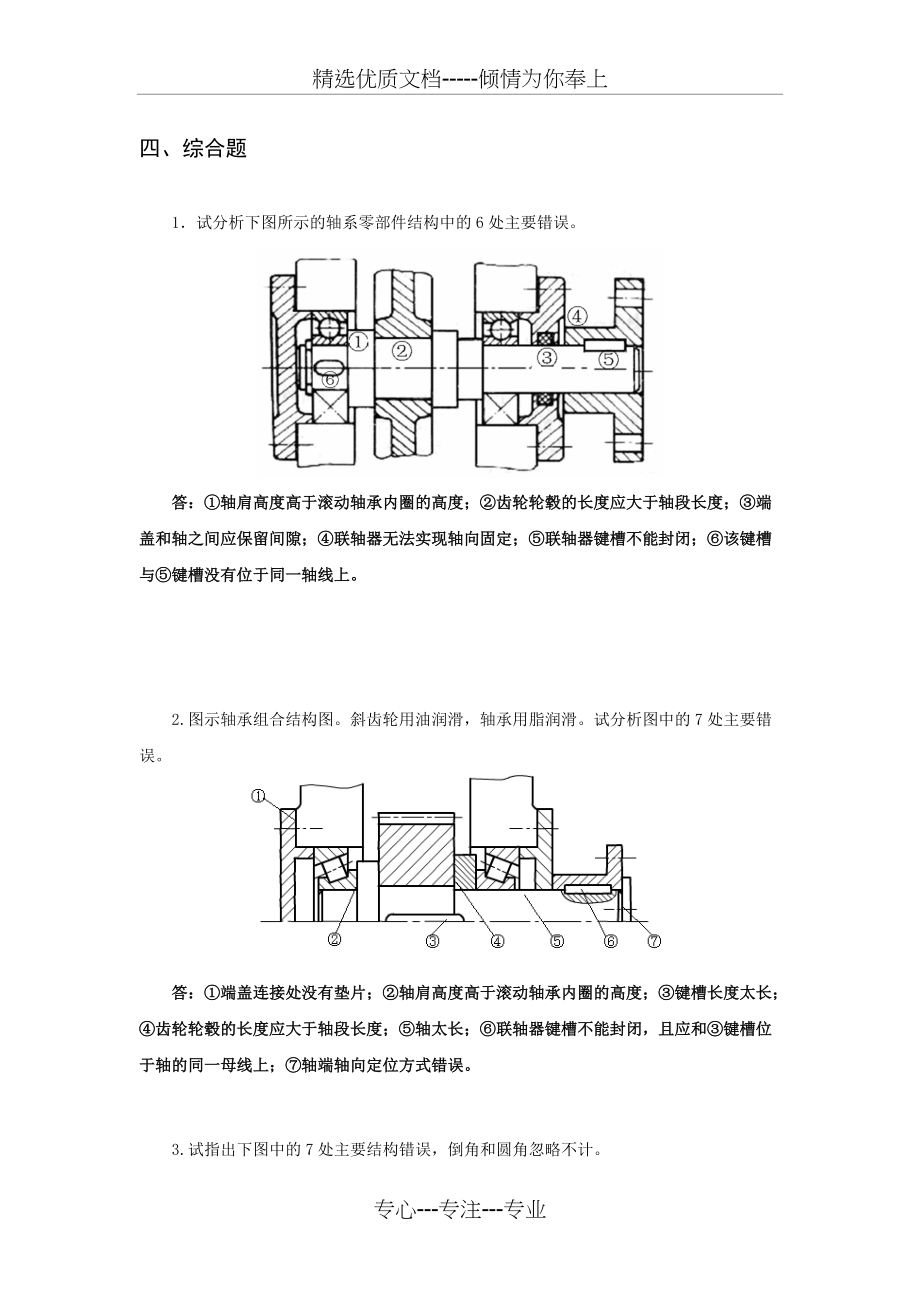

精选优质文档-----倾情为你奉上四、综合题 1．试分析下图所示的轴系零部件结构中的6处主要错误答：①轴肩高度高于滚动轴承内圈的高度；②齿轮轮毂的长度应大于轴段长度；③端盖和轴之间应保留间隙；④联轴器无法实现轴向固定；⑤联轴器键槽不能封闭；⑥该键槽与⑤键槽没有位于同一轴线上2.图示轴承组合结构图斜齿轮用油润滑，轴承用脂润滑试分析图中的7处主要错误答：①端盖连接处没有垫片；②轴肩高度高于滚动轴承内圈的高度；③键槽长度太长；④齿轮轮毂的长度应大于轴段长度；⑤轴太长；⑥联轴器键槽不能封闭，且应和③键槽位于轴的同一母线上；⑦轴端轴向定位方式错误3.试指出下图中的7处主要结构错误，倒角和圆角忽略不计 答：①无键槽，无法实现周向定位；②端盖和轴之间应保留间隙；③无越程槽，无法加工；④无油毡，缺少密封装置；⑤齿轮齿根圆直径小于轴段直径，无法加工；⑥轴承的外圈无定位；⑦轴肩高度高于滚动轴承内圈的高度 4.试分析图示轴系结构图中的6处主要错误 答：①轴肩高度高于滚动轴承内圈的高度；②键槽长度太长；③齿轮轮毂的长度应大于轴段长度；④轴承无法实现轴向定位；⑤轴段太长，应加以区别；⑥键的上端面应与轮毂键槽有空隙，且应和②键槽位于轴的同一母线上。
5.图示轴系结构图，试分析其中的6处主要错误答：①端盖和轴之间应保留间隙；②轴肩高度高于滚动轴承内圈的高度；③齿轮轮毂的长度应大于轴段长度；④联轴器无法轴向定位；⑤无键，联轴器无法周向定位；⑥无越程槽，无法加工；⑦轴太长；⑧联轴器右端应是通孔；⑨端盖与箱体无垫片；⑩轴肩高度应低于滚动轴承内圈的高度；（11）键槽太长；（12）无调整垫片；（13）同⑩；（14）无油毡，缺少密封装置6.试指出下图中的6处错误答：①键槽太长；②无油毡，缺少密封装置；③轴段太长；④齿轮轮毂的长度应大于轴段长度；⑤轴承没有轴向定位；⑥端盖与箱体之间缺乏垫片7.试指出下图中6处主要错误答：①轴肩高度高于滚动轴承内圈的高度；②键槽太长；③齿轮轮毂的长度应大于轴段长度；④无油毡，缺少密封装置；⑤联轴器无法轴向定位；⑥无键槽，联轴器无法实现周向定位8.试指出图示的6处主要错误答：①键的上端面应与轮毂键槽有空隙，便于装拆；②端盖和轴之间应保留间隙；③应该无键槽；④齿轮轮毂的长度应大于轴段长度；⑤齿轮无法实现轴向固定和定位；⑥无调整垫片9.试指出下图中的7处主要错误答：①联轴器左端应是通孔；②联轴器右端无法轴向定位；③端盖和轴之间应保留间隙且需密封；④轴段太长；⑤齿轮轮毂的长度应大于轴段长度；⑥轴承左端无法轴向定位；⑦无调整垫片。
10.试指出下图中的6处主要错误 答：①轴肩高度高于滚动轴承内圈的高度；②键槽太长；③套筒高度应低于滚动轴承内圈的高度；④端盖和轴之间应保留间隙；⑤无调整垫片；⑥该键槽与②键槽没有位于轴同一母线上 11.试指出下图中的6处主要错误 答：①该键槽与⑥键槽没有位于轴的同一母线上；②轴肩高度高于滚动轴承内圈的高度；③无键，无法实现齿轮的周向定位；④端盖和轴之间应保留间隙；⑤联轴器无法实现轴向固定；⑥联轴器键槽不能封闭答：①轴肩高度高于滚动轴承内圈的高度；②齿轮轮毂的长度应大于轴段长度；③无键槽，无法实现齿轮的周向固定④轴承无法实现轴向定位；⑤联轴器左端无法轴向定位；⑥无键槽，无法实现联轴器的周向固定专心---专注---专业。
