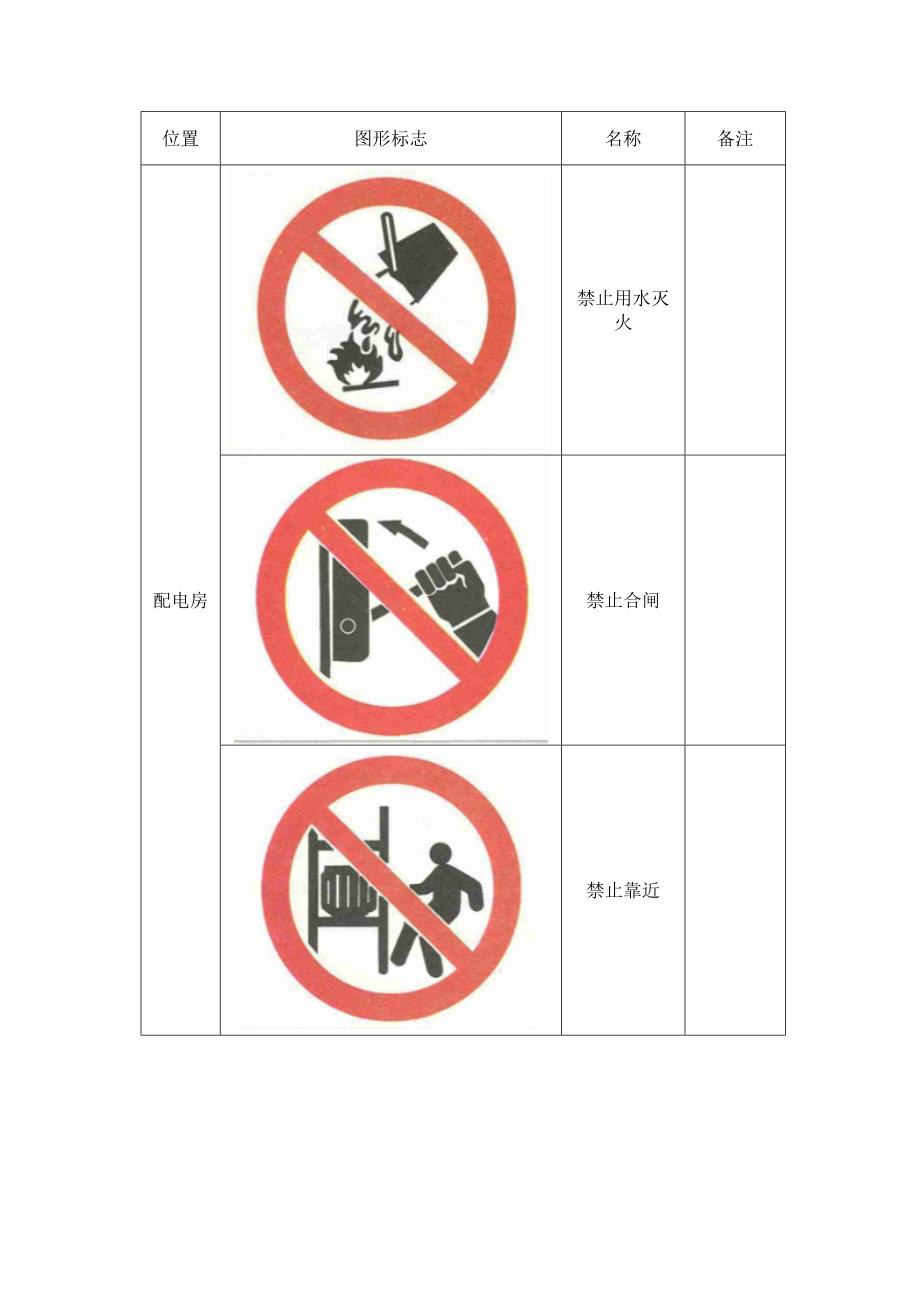

位置图形标志名称备注配电房禁止用水灭火禁止合闸禁止靠近禁止触摸禁止穿化纤服装禁止穿带钉鞋禁止佩戴心脏起搏器者靠近禁止启动禁止推动注意安全当心触电当心电缆当心障碍物紧急出口必须戴防护手套必须穿防护鞋食堂禁止吸烟禁止放易燃物当心火灾当心爆炸当心触电当心高温表面水泵房注意安全当心触电当心滑倒当心落水紧急出口燃气房禁止吸烟禁止烟火禁止放置易燃物注意安全当心火灾当心爆炸 1.禁止标志的基本形式是带斜杠的圆边框,如图1所示图1 禁止标志的基本型式外径 d1=0.025L;内径 d2=0.800d1;斜杠宽 c=0.080d2;斜杠与水平线的夹角ɑ=450;L为观察距离(见附录A)2.警告标志的基本型式是正三角形边框,如图2所示图2 警告标志的基本型式警告标志基本型式的参数:外边a1=0.034L;内边a2=0.700a1;边框外角圆弧半r径=0.080a2;L为观察距离(见附录A)3.指令标志的基本型式是圆形边框,如图3所示图3 指令标志的基本型式指令标志基本型式的参数:直径d=0.025L;L为观察距离(见附录A)4.提示标志的基本型式是正方形边框,如图4所示图4 提示标志的基本型式提示标志基本型式的参数边长a=0.025L,L为观察距离(见附录A)。

附录A 安全标志牌的尺寸 单位为米型号观察距离L圆形标志的外径三角形标志的外边长正方形标志的边长10<L≤2.50.0700.0880.06322.5<L≤4.00.1100.1420.10034.0<L≤6.30.1750.2200.16046.3<L≤10.00.2800.3500.250510.0<L≤16.00.4500.5600.400616.0<L≤25.00.7000.8800.530725.0<L≤40.01.1101.4001.000注:允许有3%的误差。
