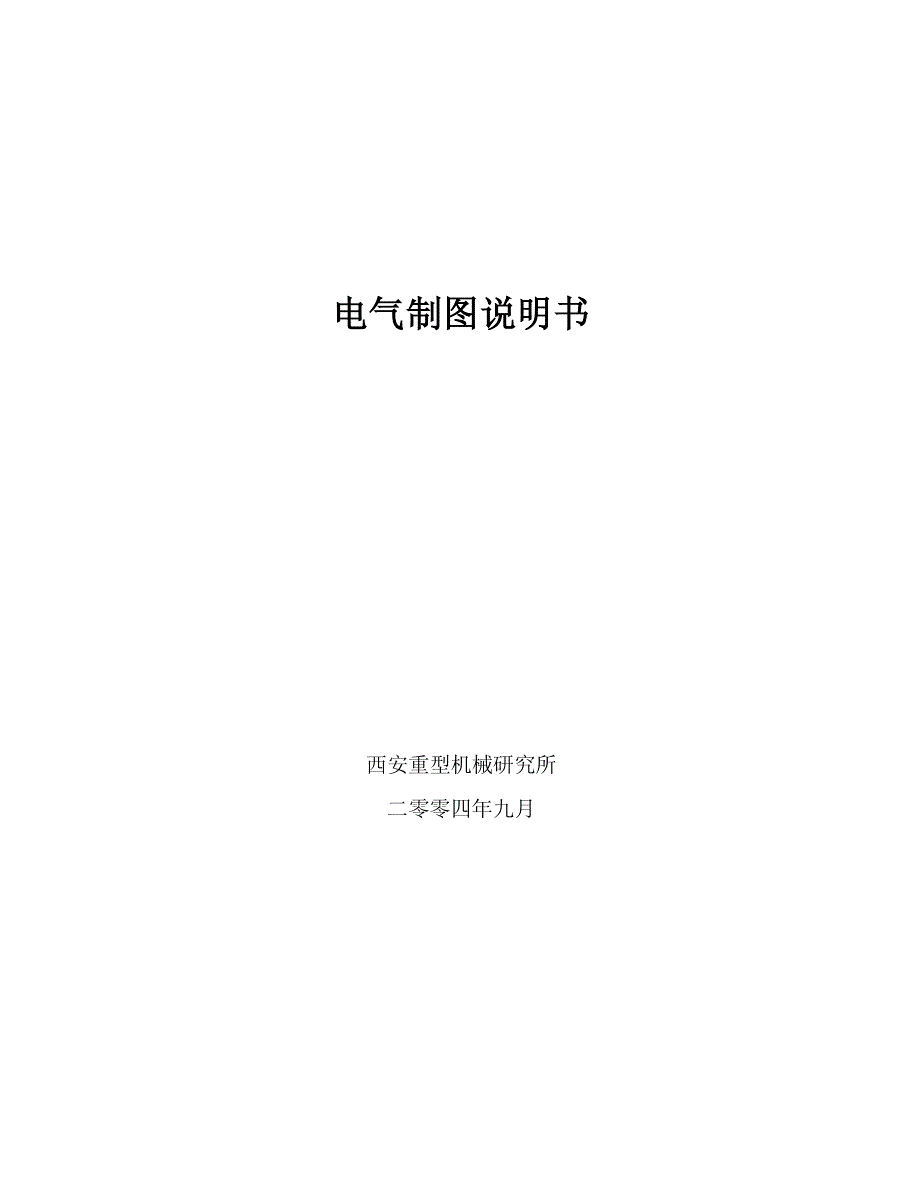

电气制图说明书

电气制图说明书电气制图说明书 西安重型机械研究所 二零零四年九月 1 一 概述 1 电气图纸分类 2 电气制图中的项目代号 3 电气制图中的线号 4 电气制图中的连线走向 5 电气制图中接触器 继电器辅助触头的标注 2 1 电气图纸分类 图样类 别代号 内容 定义及其用途 E0 图样目录 E1 位置简图 表示成套装置 设备或装置中各项目的位置 的一种简图 E2 系统图 用符号或带注释的框 概略表示系统或分系 统的基本组成 相互关系及其主要特征的一 种简图 E3 电路图 用图形符号并按工作顺序排列 详细表示电 路 设备或成套装置的全部基本组成的连接 关系 而不考虑实际位置的一种简图 E4 元件布置图 表示控制柜 操作台的各项目的位置的一种 简图 包括地角螺栓位置图 E5 单元接线图 表示成套装置或设备中一个结构单元内的 连接关系的一种接线图 E6 互连接线图 表示成套装置或设备的不同单元之间的连 接关系的一种接线图 E7 端子接线图 表示成套装置或设备的端子及接在端子上 的外部接线的一种接线图 表 E9 设备元件表 把成套装置 设备和装置中各组成部分和相 应数据列成表格 3 2 电气制图中的项目代号 项目代号是用以识别图 图表 表格中和设备上的项目种类 并提供项目的层次关系 实际位置等信息的一种特定的代码 也就是说项目代号是一种用字母和数字组成的代码 用以表示 电气技术领域各种大大小小的实体 从中可看出依次分解的相互关 系 项目代号包括系统代号 位置代号 种类代号 端子代号 2 1 系统代号 项目实际系统的代号 系统代号的格式如下 数字 编号 系统识别代号字母 前缀符号 系统识别代号的字母含义如下 A 机组电源系统 包含机组进线电源开关和低压配电 低压配电包括机组操作电源 未经过UPS的PLC电源 以及 DC24V 的供电电源 非调速系统所需 DC24V 直流电源 机组其他设备所需电 源 B 非调速系统 MCC 包含各非调速电机的控制 配置自动开关与接触器 4 C PLC 控制系统 包含 CPU 远程站与 UPS 电源 D 辅助调速传动系统 所有辅助调速传动系统的控制 E 机组主传动系统 包含整流回馈单元进线开关 整流回馈单元 逆变器 F 上位监控系统 2 2 位置代号 项目在组件 设备 系统中的实际位置的代号 位置代号的格式如下 数字 编号 位置识别代号字母 前缀符号 位置识别代号的字母含义如下 a 控制柜 P 操作台 T 按钮盒 PB I O 箱 RB 液压站 Y 阀 架 FZ 分线箱 XB 5 b 其余位置代号字母含义见位置简图中有关表格 例 T1 表示 1 操作台 2 2 种类代号 电器识别代号 主要用于识别项目种类的代号 它与项目在电路中的功能无关 例如各种电阻器都可以视为同一种类的项目 种类代号的格式如下 代号字母相同的电器编号 电器种类代号字母 前缀符号 种类代号字母的选用见第二章 2 3 端子代号 端子识别代号 表示端子在端子排上的位置 端子代号的格式如下 数字 序号 前缀符号 例 T1 XT1 5 表示 1 操作台 XT1 端子排的第 5 个端子 2 4 如一张图中所有电器均属于同一系统 或设备 只在图纸右下 方注明设备代号 如一张图上有多个电器属于同一系统 或设备 用一点划线图框把属于同一系统 或设备 的多个电器围起来 在框 的右上方注明位置代号 6 3 电气制图中的线号 电控系统中所有电器元件和电器设备之间都注有线号 其线号 定义遵循以下原则 a 在 PLC 系统中 Xnnn nnn 为数字序列 为输入信号线 Ynnn nnn 为数字序列 为输出信号线 b nL1 nL2 nL3 nN 为交流电源线 nnL nnM 为直流稳压电源 输出电源线 nnPS nnM 为电源模块直流输出电源线 c UMnn VMnn WMnn 为电机动力线 GPnP GPnM GPnA GPnB GPnA GPnB 为编码器信号线 d 在通讯系统中 网络专用通讯线线号为 PROFnA PROFnB 4 电气制图中的连线走向 不在同一张图纸上的两个电器元件或设备之间的连线用连线走 向来表示 连线走向的格式为 n 为连线另一端所处的设备代号 n 为连线另一端所处的 图区号 电气图纸横向分为 0 9 十个分区 纵向分为 A F 六个分区 图 区号的最后一位为电器元件或设备或连线所处的横向分区的数字 例 CP6 03 5 表示连线走向为 C 系统 P6 图纸第 3 张的第 5 个分区 5 电气制图中接触器 继电器辅助触头的标注 在电路图中 接触器 继电器线包下方标注主触头 常开触点 7 常闭触点所处的图区号 主触头 常开触点 常闭触点下方标注线包 所处的图区号 标注格式如下例 表示接触器的主触头在原理图 B 系统 P3 图纸第 3 张的第 1 个分 区 常开触点在原理图 B 系统 P3 图纸第 3 张的第 2 个分区 常闭触 点在原理图 C 系统 P6 图纸第 6 张的第 2 个分区 线包在原理图 C 系 统 P6 图纸第 6 张的第 1 个分区 8 二 电器种类项目代号表 项目代 号 项目种类 举例 电器种类 电器代 号 A 组件 部件 激光器 分离元件放大器 A 微波激射器 调节器 晶体管放大器 AD 集成电路放大器 AJ 磁放大器 AM 电子管放大器 AV 印刷电路板 AP 抽屉柜 AT 框架盘 AR B 非电量 电 量转换器或 电量 非电 量转换器 光电管 光电池 热电池 B 测力计 测功计 石英转换器 晶体管换能器 扩音器 话筒 扬声器 耳机 同步解算器 自整角机 旋转变压 器 9 模拟和多级数字转换器 作指示 测量用 压力转换器 BP 位置转换器 BQ 转速转换器 测速发电机 BR 温度转换器 热电传感器 BT 速度转换器 BV C 电容器 C D 二进制元件 延时器件 存储器 数字器件 数字集成电路和器件 D 延迟线 双稳态元件 单稳态元件 寄存器 磁芯存储器 磁带式磁盘记录器 E 杂件 本表未列出的器件 E 发热器件 电阻炉 电热器 EH 照明灯 EL 空气调节器 EV F 保护器件 过电压放电器件 F 避雷器 10 瞬时动作限流保护器件 过流继电 器 FA 延时动作限流保护器件 热继电 器 FR 延时和瞬时动作限流保护器件 延 时过流继电器 FS F 可熔保险器 熔断器 FU 限电压保护器件 FV G 发电机 电源 旋转发电机 G 石英 振荡器 电池 蓄电池 GB 旋转或静止变频器 GF 电源装置 同步发电机 GS H 信号器件 音响信号器件 HA 光信号器件 指示灯 HL K 继电器 接触器 瞬时接触器式继电器 KA 瞬时通断继电器 KL 锁扣接触器或继电器 具有锁扣或 永久磁铁的通断电器 双稳态继电器 接触器 KM 极化继电器 KD 11 舌簧继电器 逆流继电器 KR 延时通断继电器 KT L 电感器 电抗器 电感线圈 L 电抗器 并联或串联 电路陷波器 M 电动机 M N 模拟器件 运算放大器 N 模拟 数字混合器件 P 测量设备 实验设备 指示 记录和累计测量仪 P 安培表 PA 脉冲计数器 PC 电度表 PJ 记录仪 PS 时钟 操作时间表 PT 电压表 PV Q 动力电路的 机械开关器 件 断路器 自动开关 QF 电动机的保护开关 QM 隔离开关 QS R 电阻器 固定可调电阻器 R 电位器 RP 测量分流器 RS 热敏电阻 RT 12 压敏电阻 RV 频敏变阻器 RH S 控制 监视 信号电路开 关器件 选择器或控制开关 SA 按钮 包括电子接近探测指令器 SB 机械或电子式通断传感器 单步数 字传感器 S 液压传感器 SL 压力传感器 SP 接近传感器 极限开关 SQ 转速传感器 SR 温度传感器 ST T 变流器 变压器 电流互感器 TA 控制电路电源变压器 TC 动力变压器 TM 磁稳压器 TS 电压互感器 TV U 调制器 交换器 鉴别器 U 解调器 变频器 编码器 交换器 V 电子管 电子管 VE 13 半导体器件 气体放电管 V 二极管 晶体管 晶闸管 可控硅整流器 控制电路电源的整流桥 VC W 传导路线 波导线 天线 导线 W 汇流条 波导管 波导管方向耦合器 偶极天线 抛物型天线 X 接线座 插头 插座 端子 接线片 XB 实验插孔 测试塞孔 XJ 插头 XP 插座 XS 接线端子板 XT Y 电动器件 电器操作的 机械装置 电磁铁 YA 电磁制动器 YB 电磁离合器 YC 电磁气阀 YG 电磁卡盘 电磁吸盘 YH 电磁阀 YV 14 Z 终端装置 混合变压器 滤波器 补偿器 限制器 电缆平衡网络 Z 压伸器 晶体滤波器 压缩扩展器 网络 字母 I O J Z 一般不用 15 三 常用电器元件项目代号及图形符号表 序 号 项目代 号 名称 图形符号 1 C 极性电容器 2 C 可调电容器 3 C 电容器 4 EH 加热元件 电热器 5 FR 热继电器 6 7 FS 延时过流继电器 8 9 FU 熔断器 10 HA 电铃 11 HA 电喇叭 12 HA 电铃 13 HL 照明灯 信号灯 14 K KM 继电器 接触器线包 15 常闭触头 16 常开触头 17 KL 电动计数继电器 18 19 16 20 接触器主触头 21 22 KT 缓慢释放 缓放 继电器 23 KT 缓慢吸合 缓吸 继电器 24 KT 缓吸缓放继电器 25 26 27 28 29 30 L 电感器 31 L 电抗器 32 L 电感器 33 M 三相鼠笼异步电动机 34 M 直流电动机 35 M 串励直流电动机 36 M 并励直流电动机 37 M 他励直流电动机 38 P 功率因数表 39 PA 电流表 40 PV 电压表 41 QE 电磁控制快速开关 17 42 QF 单相自动开关 43 QF 三相自动开关 44 QF 三相自动开关 45 QM 电机控制快速开关 46 QS 三相隔离开关 47 R 电阻器 48 SA 三位自复位转换开关 49 SA 钥匙开关 50 SA 旋钮开关 51 SA 急停按钮 52 SB 常闭按钮 53 SB 常开按钮 54 SL 液面控制继电触点 55 SL 流量控制继电触点 56 SP 压力控制继电器常闭触点 57 SP 压力控制继电器常开触点 58 SQ 接近开关 59 SQ 位置开关 极限开关 60 SQ 位置开关 极限开关 61 ST 温度控制继电器触点 62 TA 电流互感器 63 TA 电流互感器 18 64 TC 绕组间有屏蔽的双绕组单 相变压器 65 TC 在一个绕组上有中心抽头 的变压器 66 TC 单相变压器 67 TC 单相变压器 68 TC 在一个绕组上有中心抽头 的变压器 69 V 可控桥 70 V 71 V 二极管 72 三级插头插座 73 XP 插头 74 XS 插座 75 YC 电磁离合器 。
