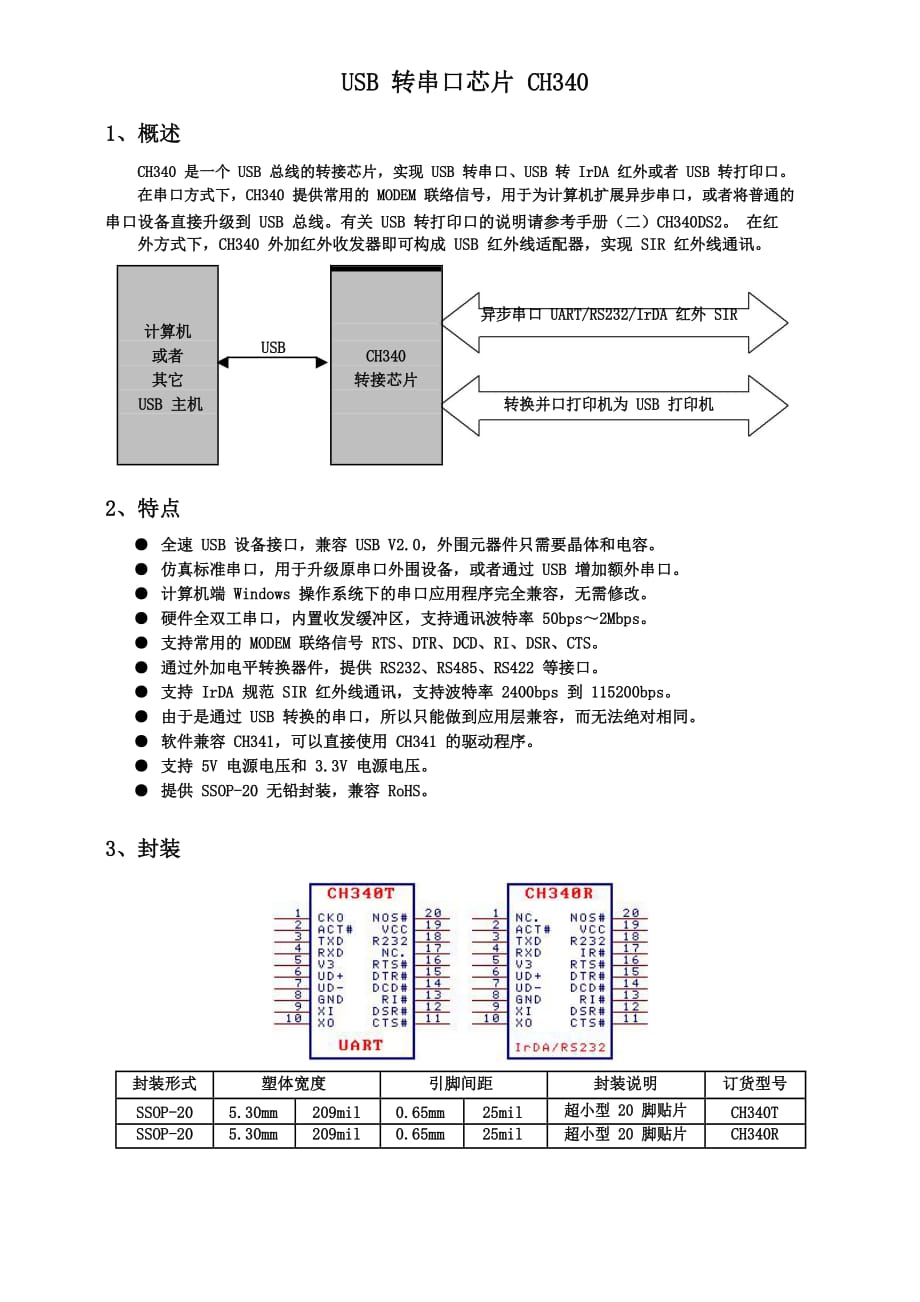

USB 转串口芯片 CH3401、概述CH340 是一个 USB 总线的转接芯片，实现 USB 转串口、USB 转 IrDA 红外或者 USB 转打印口 在串口方式下，CH340 提供常用的 MODEM 联络信号，用于为计算机扩展异步串口，或者将普通的串口设备直接升级到 USB 总线有关 USB 转打印口的说明请参考手册（二）CH340DS2 在红外方式下，CH340 外加红外收发器即可构成 USB 红外线适配器，实现 SIR 红外线通讯计算机异步串口 UART/RS232/IrDA 红外 SIRUSB或者CH340其它转接芯片USB 主机转换并口打印机为 USB 打印机2、特点● 全速 USB 设备接口，兼容 USB V2.0，外围元器件只需要晶体和电容● 仿真标准串口，用于升级原串口外围设备，或者通过 USB 增加额外串口● 计算机端 Windows 操作系统下的串口应用程序完全兼容，无需修改● 硬件全双工串口，内置收发缓冲区，支持通讯波特率 50bps～2Mbps● 支持常用的 MODEM 联络信号 RTS、DTR、DCD、RI、DSR、CTS● 通过外加电平转换器件，提供 RS232、RS485、RS422 等接口。
● 支持 IrDA 规范 SIR 红外线通讯，支持波特率 2400bps 到 115200bps● 由于是通过 USB 转换的串口，所以只能做到应用层兼容，而无法绝对相同● 软件兼容 CH341，可以直接使用 CH341 的驱动程序● 支持 5V 电源电压和 3.3V 电源电压● 提供 SSOP-20 无铅封装，兼容 RoHS3、封装封装形式塑体宽度引脚间距封装说明订货型号SSOP-205.30mm209mil0.65mm25mil超小型 20 脚贴片CH340TSSOP-205.30mm209mil0.65mm25mil超小型 20 脚贴片CH340R4、引脚引脚号引脚名称类型引脚说明 (括号中说明仅针对 CH340R 型号)19VCC电源正电源输入端，需要外接 0.1uF 电源退耦电容8GND电源公共接地端，直接连到 USB 总线的地线5V3电源在 3.3V 电源电压时连接 VCC 输入外部电源，在 5V 电源电压时外接容量为 0.01uF 退耦电容9XI输入晶体振荡的输入端，需要外接晶体及振荡电容10XO输出晶体振荡的反相输出端，需要外接晶体及振荡电容6UD+USB 信号直接连到 USB 总线的 D+数据线7UD-USB 信号直接连到 USB 总线的 D-数据线20NOS#输入禁止 USB 设备挂起，低电平有效，内置上拉电阻3TXD输出串行数据输出(CH340R 型号为反相输出)4RXD输入串行数据输入，内置可控的上拉和下拉电阻11CTS#输入MODEM 联络输入信号，清除发送，低(高)有效12DSR#输入MODEM 联络输入信号，数据装置就绪，低(高)有效13RI#输入MODEM 联络输入信号，振铃指示，低(高)有效14DCD#输入MODEM 联络输入信号，载波检测，低(高)有效15DTR#输出MODEM 联络输出信号，数据终端就绪，低(高)有效16RTS#输出MODEM 联络输出信号，请求发送，低(高)有效2ACT#输出USB 配置完成状态输出，低电平有效18R232输入辅助 RS232 使能，高电平有效，内置下拉电阻NC.空脚CH340T：空脚，必须悬空17IR#输入CH340R：串口模式设定输入，内置上拉电阻，低电平为 SIR 红外线串口，高电平为普通串口1CKO输出CH340T：时钟输出NC.空脚CH340R：空脚，必须悬空5、功能说明CH340 芯片内置了 USB 上拉电阻，UD+和 UD-引脚应该直接连接到 USB 总线上。
CH340 芯片内置了电源上电复位电路CH340 芯片正常工作时需要外部向 XI 引脚提供 12MHz 的时钟信号一般情况下，时钟信号由 CH340 内置的反相器通过晶体稳频振荡产生外围电路只需要在 XI 和 XO 引脚之间连接一个 12MHz 的晶体， 并且分别为 XI 和 XO 引脚对地连接振荡电容CH340 芯片支持 5V 电源电压或者 3.3V 电源电压当使用 5V 工作电压时，CH340 芯片的 VCC 引脚 输入外部 5V 电源，并且 V3 引脚应该外接容量为 4700pF 或者 0.01uF 的电源退耦电容当使用 3.3V 工作电压时，CH340 芯片的 V3 引脚应该与 VCC 引脚相连接，同时输入外部的 3.3V 电源，并且与 CH340 芯片相连接的其它电路的工作电压不能超过 3.3VCH340 自动支持 USB 设备挂起以节约功耗，NOS#引脚为低电平时将禁止 USB 设备挂起 异步串口方式下 CH340 芯片的引脚包括：数据传输引脚、MODEM 联络信号引脚、辅助引脚 数据传输引脚包括：TXD 引脚和 RXD 引脚串口输入空闲时，RXD 应该为高电平，如果 R232 引脚 为高电平启用辅助 RS232 功能，那么 RXD 引脚内部自动插入一个反相器，默认为低电平。
串口输出空闲时，CH340T 芯片的 TXD 为高电平，CH340R 芯片的 TXD 为低电平MODEM 联络信号引脚包括：CTS#引脚、DSR#引脚、RI#引脚、DCD#引脚、DTR#引脚、RTS#引脚 所有这些 MODEM 联络信号都是由计算机应用程序控制并定义其用途辅助引脚包括：IR#引脚、R232 引脚、CKO 引脚、ACT#引脚IR#引脚为低电平将启用红外线串口 模式R232 引脚用于控制辅助 RS232 功能，R232 为高电平时 RXD 引脚输入自动反相ACT#引脚为 USB设备配置完成状态输出（例如 USB 红外适配器就绪）IR#和 R232 引脚只在上电复位后检查一次 CH340 内置了独立的收发缓冲区，支持单工、半双工或者全双工异步串行通讯串行数据包括 1 个低电平起始位、5、6、7 或 8 个数据位、1 个或 2 个高电平停止位，支持奇校验/偶校验/标志校验/空白校验CH340 支持常用通讯波特率：50、75、100、110、134.5、150、300、600、900、1200、 1800、2400、3600、4800、9600、14400、19200、28800、33600、38400、56000、57600、76800、115200、 128000、153600、230400、460800、921600、1500000、2000000 等。
串口发送信号的波特率误差小 于 0.3％，串口接收信号的允许波特率误差不小于 2％在计算机端的 Windows 操作系统下，CH340 的驱动程序能够仿真标准串口，所以绝大部分原串口 应用程序完全兼容，通常不需要作任何修改CH340 可以用于升级原串口外围设备，或者通过 USB 总线为计算机增加额外串口通过外加电平 转换器件，可以进一步提供 RS232、RS485、RS422 等接口CH340 只需外加红外线收发器，就可以通过 USB 总线为计算机增加 SIR 红外适配器，实现计算机 与符合 IrDA 规范的外部设备之间的红外线通讯6、参数6.1. 绝对最大值（临界或者超过绝对最大值将可能导致芯片工作不正常甚至损坏）名称参数说明最小值最大值单位TA工作时的环境温度-4085℃TS储存时的环境温度-55125℃VCC电源电压（VCC 接电源，GND 接地）-0.56.5VVIO输入或者输出引脚上的电压-0.5VCC+0.5V6.2. 电气参数（测试条件：TA=25℃，VCC=5V，不包括连接 USB 总线的引脚）（如果电源电压为 3.3V，则表中所有电流参数需要乘以 40％的系数）名称参数说明最小值典型值最大值单位VCC电源电压V3 引脚不连 VCC 引脚4.555.3VV3 引脚连接 VCC 引脚3.33.33.8ICC工作时总电源电流1230mAISLPUSB 挂起时的总电源电流VCC=5V0.150.2mAVCC=3.3V0.050.08mAVIL低电平输入电压-0.50.7V。
