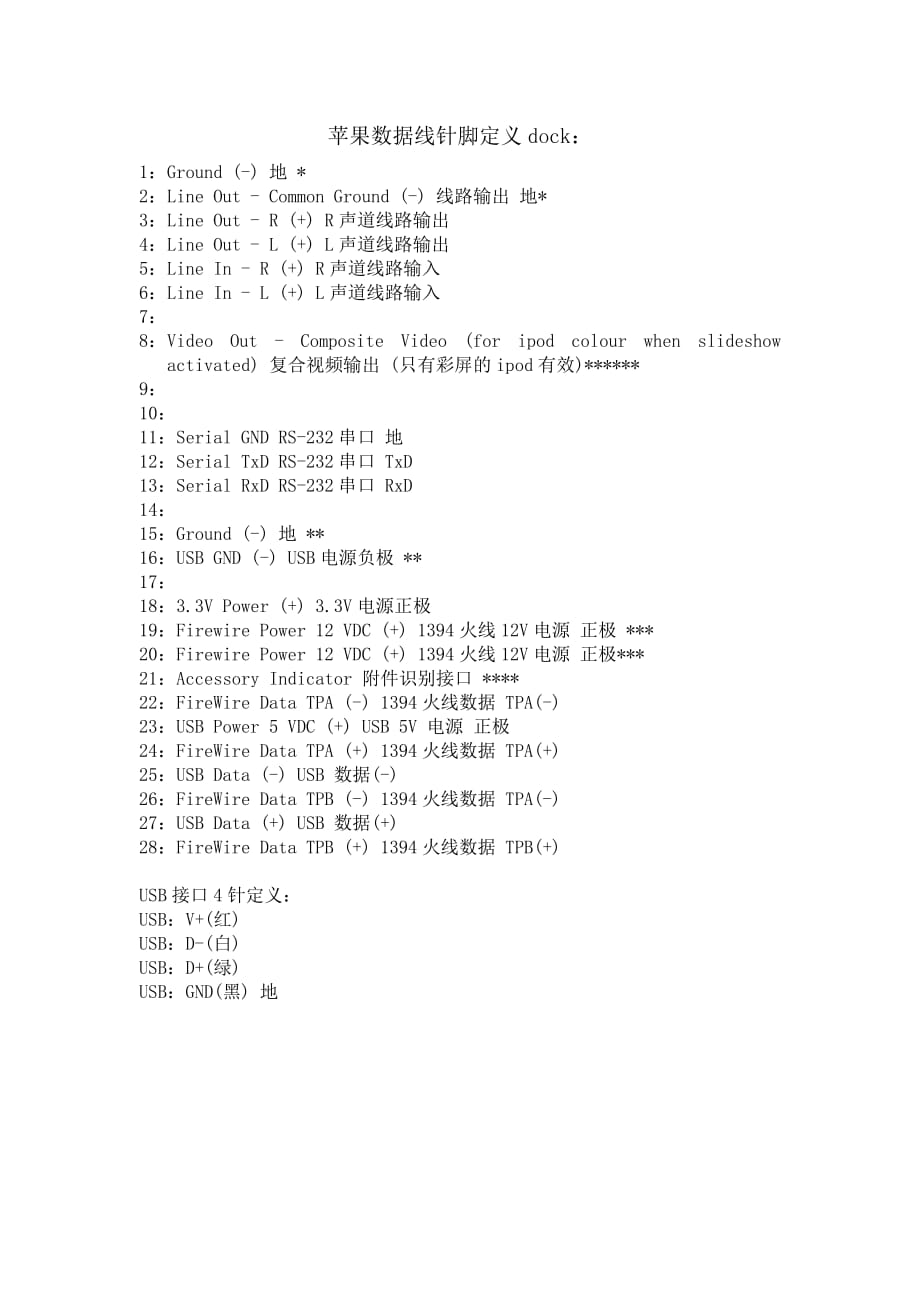

苹果数据线针脚定义dock：1：Ground (-) 地 * 2：Line Out - Common Ground (-) 线路输出 地*3：Line Out - R (+) R声道线路输出4：Line Out - L (+) L声道线路输出5：Line In - R (+) R声道线路输入6：Line In - L (+) L声道线路输入7：8：Video Out - Composite Video (for ipod colour when slideshow activated) 复合视频输出 (只有彩屏的ipod有效)******9：10：11：Serial GND RS-232串口 地12：Serial TxD RS-232串口 TxD13：Serial RxD RS-232串口 RxD14：15：Ground (-) 地 ** 16：USB GND (-) USB电源负极 **17：18：3.3V Power (+) 3.3V电源正极19：Firewire Power 12 VDC (+) 1394火线12V电源 正极 ***20：Firewire Power 12 VDC (+) 1394火线12V电源 正极***21：Accessory Indicator 附件识别接口 ****22：FireWire Data TPA (-) 1394火线数据 TPA(-)23：USB Power 5 VDC (+) USB 5V 电源 正极24：FireWire Data TPA (+) 1394火线数据 TPA(+)25：USB Data (-) USB 数据(-)26：FireWire Data TPB (-) 1394火线数据 TPA(-)27：USB Data (+) USB 数据(+)28：FireWire Data TPB (+) 1394火线数据 TPB(+)USB接口4针定义：USB：V+(红)USB：D-(白)USB：D+(绿)USB：GND(黑) 地。
