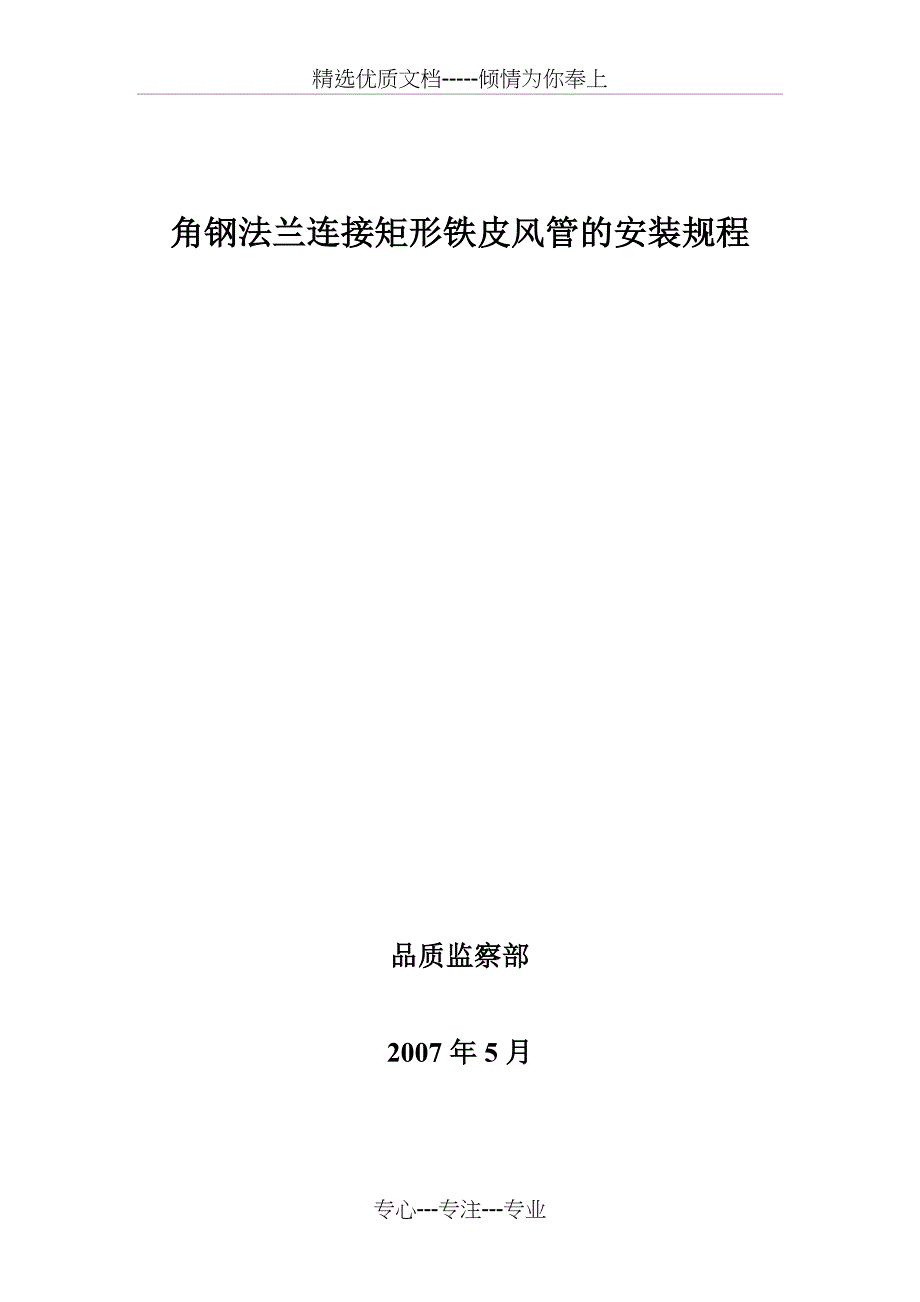

精选优质文档-----倾情为你奉上角钢法兰连接矩形铁皮风管的安装规程品质监察部2007年5月角钢法兰连接矩形铁皮风管的安装规程本规程，依据现行的国家标准《通风和空调施工质量和验收标准》GB50243和现行的国家行业标准《通风管道技术规程》JGJ141-2004，为公司内部的工程质量管理、检查和验收使用以下金属风管均为：角钢法兰连接矩形铁皮风管1. 总则1.1为了规范风管的制作、安装、检验，做到安全适用、技术先进、经济合理、方便施工、确保工程质量，制定本规程1.2风管制作与安装的技术与质量要求，除了应符合本规程外尚应符合国家现行的强制性标准的规定2. 通用规定2.1风管的制作与安装应符合设计图纸、合同、和相关技术标准的规定执行，发生变更必须有设计或合同变更的通知书或技术核定签证2.2风管系统施工前，施工单位应与建设单位、监理、总承包和设计单位协调风管与其他管线管路位置走向，核准预留空洞等施工中应与土建及其他专业工种相互配合2.3风管制作与安装所用板材、型材及其他主要成品材料，应符合设计及相关产品国家现行标准的规定，并应有出厂检验合格证明材料进场时应按照国家现行有关的标准进行验收2.4以成品供货的通风管道应具有相应的合格证明，包括主材的材质证明、风管的强度及严密性检测报告。
成品供货风管的性能实验方法应符合JGJ141-2004附录A的规定2.5 风管制作宜优先选用节能、高效、机械化加工制作工艺2.6风管制作与安装所使用的计算器具及检测仪器应处于合格状态并在有效检定期内2.7 隐蔽工程的风管在隐蔽前必须经监理人员验收及认可签证2.8风管安装完毕，应按系统类别分别进行严密性实验，起实验方法应符合JGJ141-2004附录B的规定2.9风管系统按其工作压力（P）可划分为以下三个类别：1）低压系统P≤500Pa2）中压系统500Pa＜ P≤1500Pa3）中压系统P＞1500 Pa2.10 金属风管宜以外边长为标注尺寸矩形风管边长的常用规格应符合表2.10-1的规定，其边长之比例不宜大于4：1表2.10-1 矩形风管常用规格（mm）风管边长1203205002000400016040010002500——20050012503000——25063016003500——3 风管制作3.1 一般规定3.1.1金属板材应符合下列规定：1. 钢板表面应平整光滑，厚度应均匀，不得有裂纹结疤等缺陷，其材质应符合现行国家标准《优质碳素结构钢冷轧薄钢板和钢带》GB13237或《优质碳素结构钢热轧薄钢板和钢带》GB710的规定。
2. 镀锌钢板（带）宜选用机械咬口类，镀锌层100号以上（双面三点实验平均值不应小于100g/m2）的材料其材质应符合现行国家标准《连续热镀锌薄钢板和钢带》GB2518的规定3.1.2 金属型钢应分别符合现行国家标准《热轧等边角钢尺寸、外形、重量、及允许偏差》GB9787、《热轧扁钢尺寸、外形、重量、及允许偏差》GB704、《热轧槽钢尺寸、外形、重量、及允许偏差》GB707和《热轧圆钢尺寸、外形、重量、及允许偏差》GB702的规定3.1.3 金属风管板材连接形式及适用范围名称连接形式适用范围单咬口内平咬口低、中、高压系统外平咬口联合角咬口低、中、高压系统，矩形风管及配件四边咬口转交角咬口低、中、高压系统，矩形风管及配件四边咬口暗扣式咬口低、中、压矩形风管及配件四边咬口立咬口矩形风管横向连接或纵向接缝3.1.4 金属矩形风管连接形式及适用风管边长应符合表3.1.5规定表3.1.4金属矩形风管连接形式及适用风管边长连接形式配件规格（mm）适用风管边长（mm）角钢法兰M6螺栓L253低压风管中压风管高压风管≤1250≤1000≤630M8螺栓L303≤2000≤2000≤1250M8螺栓L404≤2500≤2500≤1600M8螺栓L505≤4000≤3000≤25003.1.5 风管及法兰制作的允许偏差应符合表3.1.5的规定表3.1.5风管及法兰制作的允许偏差（mm）风管边长b允许偏差边长偏差矩形风管表面平面度矩形风管端口对角线之差法兰或端口端面平面度金属风管b≤320≤2≤10≤3≤2b＞320≤33.2 钢板风管3.2.1 矩形风管制作应符合下列要求：3.2.1.1矩形风管及配件板材厚度不应小于表3.2.1.1规定表3.2.1.1矩形风管板材厚度（mm）风管边长b一般用途除尘系统风管中、低压系统高压系统b≤3200.50.751.5320＜b≤4500.60.751.5450＜b≤6300.60.752.0650＜b≤10001.01.02.01000＜b≤12501.01.02.01250＜b≤20001.01.2按设计2000＜b≤40001.21.2按设计注：1.本表不适用于地下人防及放火墙的预埋管。
2.排烟系统风管的板材厚度可按高压系统选用3.特殊除尘系统风管的板材厚度应符合设计要求3.2.1.2 镀锌钢板的拼接，应采用咬接或铆接，且不得有十字形拼接缝3.2.1.3 风管加固应符合下列规定：3.2.1.3.1风管的法兰强度低于规定的强度时，可采用外加固框和管内支撑进行加固，加固件距风管连接法兰一端的距离不应大于250 mm3.2.1.3.2 外加固型材的高度不宜大于风管法兰的高度，且间隔应均匀对称，与风管连接应牢固，螺栓和铆接点的间距不应大于220 mm外加固框的四角处，应连接为一体3.2.1.3.3 风管内支撑加固的排列应整齐，应在支撑件两端的风管受力（压）面处设置专用垫圈采用管套内支撑时，长度应与风管边长相等3.2.1.3.4 矩形风管刚度等级及加固间距宜按表表3.2.1.2、表3.2.1.3、表3.2.1.4表3.2.1.5进行选择和确定表3.2.1.2 矩形风管连接刚性等级连接形式配件规格（mm）刚度等级角钢法兰L253F3L303F4L404F5L505F6表3.2.1.3矩形风管连接允许最大间距（mm）刚度等级风管边长b≤500630800100012501600200025003000允许最大间距低压风管F130001600——————————————F2200016001250——————————F32000160012501000————————F42000160012501000800800————F52000160012501000800800800——F62000160012501000800800800800中压风管F230001250——————————————F3160012501000——————————F4160012501000800800——————F5160012501000800800800625——F6200016001000800800800800625高压风管F330001250——————————————F412501000800625————————F512501000800625625——————F612501000800625625625500400表3.2.1.4矩形风管加固刚度等级加固形式加固件规格加固件高度h（mm）（mm）152530405060刚度等级外框加固加固角钢加固角钢边长hL253G2L303L404G3G4L505L635G5G6表3.2.1.5矩形风管横向加固允许最大间距（mm）刚度等级风管边长b≤500630800100012501600200025003000允许最大间距低压风管F1300016001250625——————————F2200016001250625500400————F32000160012501000800600————F42000160012501000800800————F52000160012501000800800800625F62000160012501000800800800800中压风管F130001250625————————————F212501250625500400400F3125012501000800625500————F4160012501000800800625————F5160012501000800800800625——F6200016001000800800800800625高压风管F13000625——————————————F21250625————————————F312501000625——————————F412501000800625————————F512501000800625625——————F6125010008006256256255004003.2.2 角钢法兰矩形风管制作应符合下列规定：3.2.2.1 角钢法兰的连接螺栓和铆钉的规格及间距应符合表3.2.2.1的规定。
法兰的焊缝应熔合良好、饱满、不得有夹渣和孔洞；法兰四角处应设螺栓孔；同一批同规格的法兰应具有互。
