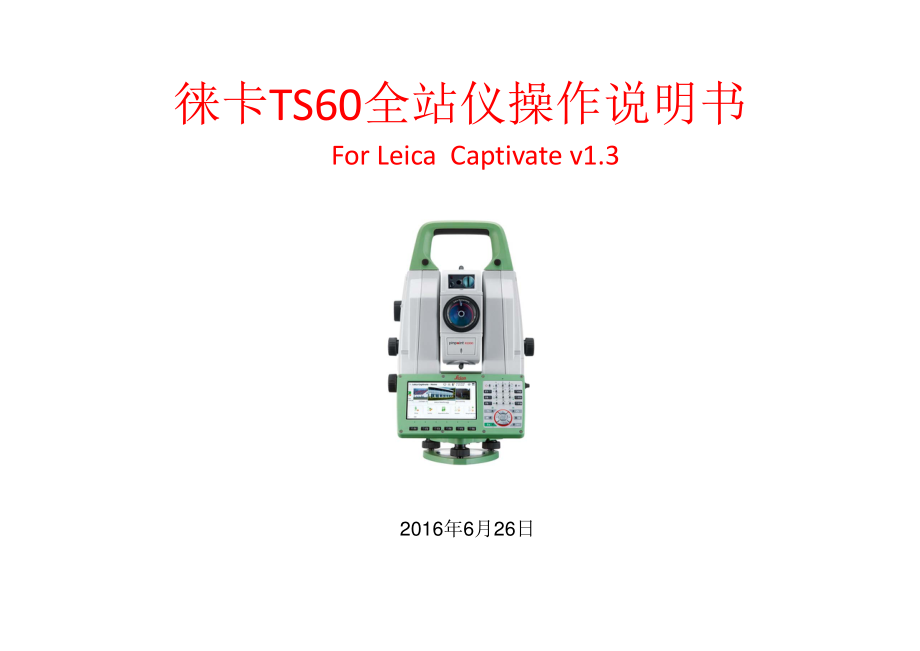

徕卡TS60全站仪操作说明书 2016年6月26日 For Leica Captivate v1 3 角度测量角度测量 测角精度1Hz V0 5 0 15mgon 原理测角方式 绝对编码 连续 四重轴系 补偿 距离测量距离测量 棱镜棱镜 范围2棱镜 GPR1 GPH1P 31 5m 3500 m 测距精度单次2 5 连续2 50 6mm 1ppm 3mm 1 5ppm 测量时间单次2 5 连续2 5典型2 4秒 典型0 15秒 距离测量距离测量 长测程模式长测程模式 范围2长测程模式2 4 512000m 距离测量距离测量 无棱镜无棱镜 范围2无棱镜 任意表面 41 5米至 1000m 精度 测量时间单次 任意表面 2 4 5 62mm 2ppm 典型3s 激光光斑大小50m处8mm x 20mm 测距技术 基于相位原理系统分析 技术 同轴红色可见光 徕卡TS60超高精度全站仪技术参数徕卡TS60超高精度全站仪技术参数 1 标准差 依据ISO17123 3 2 阴天 无雾霾 能见度40KM 无热流闪烁 3 1 5m至2000m 使用360度棱镜 GRZ4 GRZ122 4 测量目标处于阴影下 阴天 柯达灰白板 90 反射率 5 标准差 依据ISO17123 4 6 距离 500m 精度4mm 2ppm 测量时间 典型6秒 徕卡TS60超高精度全站仪技术参数徕卡TS60超高精度全站仪技术参数 驱动驱动 驱动方式 压电陶瓷驱动技术 不需任何齿轮 仪器损耗小 更经久耐用电能直接转换为机械能 不产生磁场也不会被磁场干扰 在测量以及瞄准过程中镜头不会 抖动 保证测量精度 通过控制热量的产生以及消散从而保证 TS60的最高测距精度 转速 转速180 200gon s 倒镜时间2 9s 自动目标识别 自动目标识别 ATR plus ATR2模式及工作范围 可自动找目标测量 圆棱镜 GPR1 GPH1P 1500m 360 棱镜 GRZ4 GRZ122 1000m LOCK2模式及工作范围 适用于动态实时跟踪监测目标 圆棱镜 GPR1 GPH1P 1000m 360 棱镜 GRZ4 GRZ122 1000m 精度1 2 测量时间 ATRplus测角精度 Hz V 0 5 0 15mgon 测量时间 GPR1 典型3 4s 超级搜索超级搜索PS Power Search 测程360 棱镜 GRZ4 GRZ122 300米 搜索时间一般典型5秒 徕卡TS60超高精度全站仪技术参数徕卡TS60超高精度全站仪技术参数 图像图像 广角相机和望远镜相机传感器500万像素CMOS传感器 视场 广角相机 望远镜相机 19 4 1 5 帧频率高达20帧每秒 导向光 导向光 EGL 工作范围 精度5 150m 典型5cm 100m处 综合数据综合数据 自动对焦望远镜放大倍数 调焦范围30 x 1 7m至无穷远 机载软件系统Captivate软件 含应用程序 接口RS232 USB Bluetooth wlan 处理器 TI OMAP4430 1GHZ 双核 ARM CortexTM A9 MPCoreTM 操作系统 Windows EC7 键盘和显示屏显示 键盘 WVGA 5英寸 彩色触摸屏 双 面 37键 带屏幕 键盘照明 数据存储 内存2G 存储卡SD卡可配1G或8G U盘 徕卡TS60超高精度全站仪技术参数徕卡TS60超高精度全站仪技术参数 操作微动螺旋 3个无限位微动螺旋 一个伺服 对焦驱动 两个自动对焦按键 可进行单手或双手操作 自定义键 智能电源管理 内置电池 GEB242 可更换锂电池 具备直接给机身 电池充电功能 操作时间 电池容量7 9h 5 8Ah 重量包括电池7 7kg 环境指标 工作温度 20 至 50 4 F至 122 F 防尘 防水 IEC 60529 防雨 IP65 MIL STD 810G 方法506 5 I 防潮IP65 95 无冷凝 目 录目 录 一 操作面板 图标介绍 二 测前准备 三 设站定向 四 测量 五 放样 六 数据批量导入导出 七 GeoCOM联机测量设置 八 仪器四重轴系误差检校 九 其他设置 一 操作面板 图标介绍 二 测前准备 三 设站定向 四 测量 五 放样 六 数据批量导入导出 七 GeoCOM联机测量设置 八 仪器四重轴系误差检校 九 其他设置 1 开机开机 按住2 s 打开 2 关机关机 按住 2 秒 进入电 源选项菜单 点选 关机 Power down and turn off Put into stand by 待机待机 Reset Hardware 重置重置 重启 重启Windows EC7 重置 Windows EC7 重置 Windows EC7 和恢复通讯 设置为出厂设置 重置已安装软件 重置所有已安装软件的设置 重置Windows EC7 和已安装软件 重置EC7 并重置所 有安装的软件 一 操作面板图标介绍一 操作面板图标介绍 Leica Captivate 主页 设置 自定义 热键 快捷键 可 以设置对应快捷键的功能 侧边热键F13 一 操作面板图标介绍一 操作面板图标介绍 一 操作面板图标介绍一 操作面板图标介绍 自动对焦自动对焦 手动调焦对焦旋钮手动调焦对焦旋钮 垂直微动旋钮垂直微动旋钮 水平微动旋钮水平微动旋钮 SD卡卡 U盘插槽开盘插槽开 按钮按钮 一 操作面板图标介绍一 操作面板图标介绍 更换电池 一 操作面板图标介绍一 操作面板图标介绍 ATR自动照准 已开启 无 需人工瞄准 ATR已关闭 需人工照准 LOCK跟踪已打开 但未锁定棱镜 已LOCK锁定棱镜 锁定并跟踪着棱 镜移动 圆棱镜 360 棱镜 小棱镜 放射片 免棱镜 自定义棱镜 红色指示激 光已打开 倾斜补偿器 被关闭 仪器未整平 盘左 盘右 当前水平角 和竖直角 棱镜高 仪器是否联网 斜距 查询电 池电量 一 操作面板图标介绍一 操作面板图标介绍 单击图标弹 出快捷菜单 单击图标弹 出快捷菜单 人工照准 关闭ATR自动照准 搜索并跟踪 打开LOCK锁定功能 超级搜索 360 范围搜索棱镜 测量任意表面 切换至无棱镜 连续测量打开 启用EDM连续测量模式 目标 设置棱镜类型及常数 打开激光指示器 红色激光 一 操作面板图标介绍一 操作面板图标介绍 单击图标弹 出快捷菜单 单击图标弹 出快捷菜单 点击 水准气泡 出现对中整平界面 点击 换面 可以倒镜 一 操作面板图标介绍一 操作面板图标介绍 更改TS GS仪器 使用全站仪或GPS 主页 从任意界面回到主页 帮助 弹出帮助内容 电池和内存 查看电量和内存用量 相机 进入广角相机 外业草图 在A4纸上填写内容 一 操作面板图标介绍一 操作面板图标介绍 一 操作面板图标介绍一 操作面板图标介绍 点击键盘上五角星 键显示对应快捷设置 二 测前准备二 测前准备 程序可用性程序可用性 TS60标配的默认可用的程序如下 1 测量测量 2 放样点放样点 3 COGO计算计算 反算 方向和距离 交会 线 弧计算 平移 旋转 尺度 角度计算 水平弧 三角形 中振测量提醒您 中振测量提醒您 其他机载程序均需要购买许可码激活开通才能正常使用 二 测前准备二 测前准备 点击 点击此处新建项目 点击此处新建项目 新建一个项目 输入项目名称 如果有SD卡或U盘插在仪器上 则保存项目的地址可选择为 内存 SD卡 USB 勾选 保存项目后拍摄一张图片作为项 目 封面 点击 保存 保存 后会弹出提示拍照 界面 拍摄一张现场照片作为项目封面 亦可 不勾选则不拍封面 项目建立完成 1 新建项目新建项目 二 测前准备二 测前准备 点击 拍照 拍照 点击 保存 保存 保存前还可以用画笔标注文字 在图片上 1 新建项目新建项目 不勾选 保存项目后拍摄一张图片作为项目 封面 则此页内容不显示 新建的项目自动位于屏幕中间屏幕中间位置 并成放大效果状 表示当前正在或将 要使用的项目 如果有多个项目时 需要左右滑动项目名称 选择已有的 项目名称居中项目名称居中显示即可 单击当前项目 会弹出项目快捷菜单 可以删除项目 批量导入导出数据 点击 查看 编辑数据 可以查看已 有点坐标或手工输入新点坐标 二 测前准备二 测前准备 1 新建项目新建项目 选择已有项目选择已有项目 输入已知坐标数据输入已知坐标数据 点击 新建 进行人工输入点坐标 输入点号及坐标值后 点击 保存 批量导入点坐标的方法将在后续批量导入数据章节讲到 二 测前准备二 测前准备 2 新建坐标点新建坐标点 在 点 标签页面 选中点 点击 编辑 可以对人工输入的点坐标进 行修改 对于测量的点不能修改坐标 只能改点名和查看改点的原始角度 距离等观测值信息 输入点号及坐标值后 点击 保存 3D浏览器 可以查看各个点图形信息 可以二维平面或三维自 由旋转查看 将在后续导入DXF图形数据章节将讲到 二 测前准备二 测前准备 2 新建坐标点新建坐标点 二 测前准备二 测前准备 3 设置棱镜类型 测距模式设置棱镜类型 测距模式 详细设置可以在Leica Captivate 主页 设置 全站仪 测量模式和目标 测距模式 瞄准目标 选择并设置目标棱镜类型 或者是新 建其他棱镜常数的棱镜 中振测量提醒您 中振测量提醒您 可以设置 测量 和 设站 时分别使用不同的棱镜 所以 在设站设站和测量测量时要注意查看屏幕上方棱镜图标是否正确 以免错误 二 测前准备二 测前准备 4 设置气象改正参数设置气象改正参数 气象改正包括温度 气压 湿度 设置后自动计算出大气ppm改正值 详细设置可以在Leica Captivate 主页 设置 全站仪 中进行设置 中振测量提醒您 中振测量提醒您 温度差 1 1km目标 斜距会差1mm 气压差 3mbar 1km目标 斜距会差1mm 湿度差 20 1km目标 斜距会差1mm 三 设站定向三 设站定向 在正式测量或者放样之前 必须做的一个步骤就是设站和定向 在此只 介绍我们通常用到的4种设站定向方法 第4种为非常用方法 1 已知后视点已知后视点 已知两个控制点的坐标 并且两点相互通视 2 设置方位角设置方位角 已知一个控制点的坐标及其与另一定向点的方位角 3 后方交会后方交会 也叫自由设站自由设站 已知两个及两个以上控制点的坐标 如果两控 制点 间不通视 或者为了使用多点后视来提高设站精度时采用此方法 4 线定向线定向 通过测量P1 P2两个点来自定义坐标系 以P1为原点 0 0 0 P1P2连线为X轴 亦可设为Y轴 并且自动计算出测站点在该坐标系下的坐标 选择 已知后视点 设站方式 点击 确定 1 已知后视点方法已知后视点方法 选择正确的测站点号 输入正确的仪 器高 不需要测量高程值时 仪器高 可以默认为0 点击 确定 三 设站定向三 设站定向 选择正确的后视点号 点击 测距 如果平距差很小 说明架站和已知坐 标值相符 否则需要查找原因 无误 后点击 设置 已经完成测站设置后 弹出是否需要 环境照片 一般不需要可以选择 否 至此已知后视点方法设站完 成 如果后视点坐标之前未输入 可以选 中后视点号这行点击 回车 回车 即可进 入点编辑管理列表里进行新建点 1 已知后视点方法已知后视点方法 三 设站定向三 设站定向 选择 设置方位角 设站方式 点击 确定 2 设置方位角方法设站设置方位角方法设站 选择正确的测站点号 输入正确的仪 器高 不需要测量高程值时 仪器高 可以默认为0 点击 确定 三 设站定向三 设站定向 选择正确的后视点号 输入正确的坐 标方位角度数 检查无误后点击 设 置 已经完成测站设置后 弹出是否需要 环境照片 一般不需要可以选择 否 至此设置方位角方法设站完 成 2 设置方位角方法设站设置方位角方法设站 三 设站定向三 设站定向 选择 后方交会 设站方式 点击 确定 3 后方交会法设站后方交会法设站 输入新的测站点号和正确的仪器高 不需要测量高程值时 仪器高可以 默认为0 如果后视已知点不在当前 项目中 需要勾选 从不同项。
