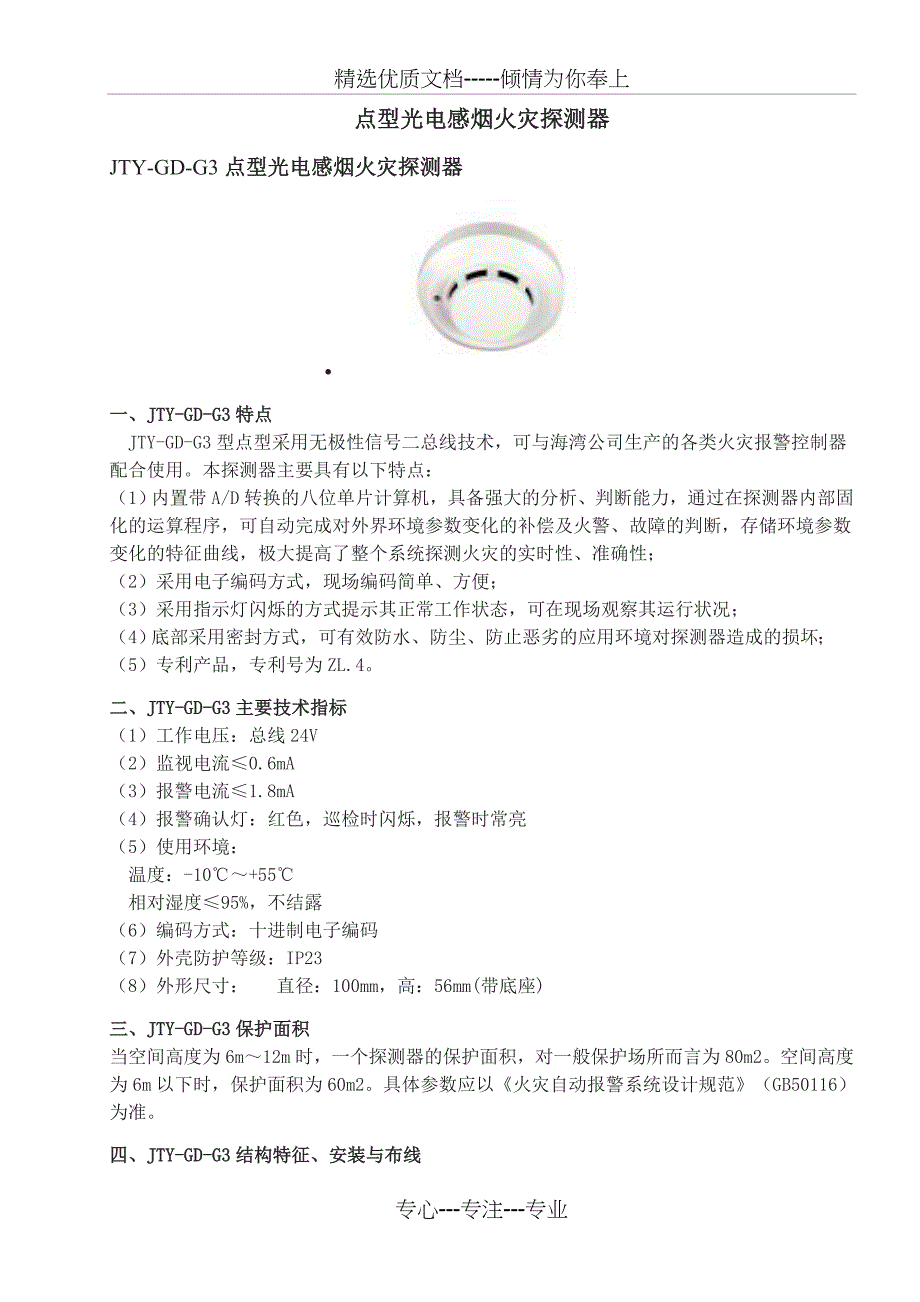

精选优质文档-----倾情为你奉上点型光电感烟火灾探测器JTY-GD-G3点型光电感烟火灾探测器一、JTY-GD-G3特点JTY-GD-G3型点型采用无极性信号二总线技术，可与海湾公司生产的各类火灾报警控制器配合使用本探测器主要具有以下特点： （1）内置带A/D转换的八位单片计算机，具备强大的分析、判断能力，通过在探测器内部固化的运算程序，可自动完成对外界环境参数变化的补偿及火警、故障的判断，存储环境参数变化的特征曲线，极大提高了整个系统探测火灾的实时性、准确性； （2）采用电子编码方式，现场编码简单、方便； （3）采用指示灯闪烁的方式提示其正常工作状态，可在现场观察其运行状况； （4）底部采用密封方式，可有效防水、防尘、防止恶劣的应用环境对探测器造成的损坏； （5）专利产品，专利号为ZL.4二、JTY-GD-G3主要技术指标（1）工作电压：总线24V （2）监视电流≤0.6mA （3）报警电流≤1.8mA （4）报警确认灯：红色，巡检时闪烁，报警时常亮 （5）使用环境： 温度：-10℃～+55℃ 相对湿度≤95%，不结露 （6）编码方式：十进制电子编码 （7）外壳防护等级：IP23 （8）外形尺寸： 直径：100mm，高：56mm(带底座)三、JTY-GD-G3保护面积当空间高度为6m～12m时，一个探测器的保护面积，对一般保护场所而言为80m2。
空间高度为6m以下时，保护面积为60m2具体参数应以《火灾自动报警系统设计规范》（GB50116）为准四、JTY-GD-G3结构特征、安装与布线探测器的外形结构示意图如图1-1：探测器安装方式如图1-2：接线盒可采用86H50型标准预埋盒，其结构尺寸外形示意图如图1-3：DZ-02探测器通用底座外形示意图如图1-4：底座上有4个导体片，片上带接线端子，底座上不设定位卡，便于调整探测器报警指示灯的方向预埋管内的探测器总线分别接在任意对角的二个接线端子上（不分极性），另一对导体片用来辅助固定探测器待底座安装牢固后，将探测器底部对正底座顺时针旋转，即可将探测器安装在底座上布线要求：探测器二总线宜选用截面积≥1.0mm2的阻燃RVS双绞线，穿金属管或阻燃管敷设JTY-GM-LA1550A点型光电感烟火灾探测器一、JTY-GM-LA1550概述 JTY-GM-LA1550型点型（以下简称感烟探测器）本产品采用性能卓越的单片机(MCU)，通过单片机内部固化的运算程序来完成对外界环境参数变化的补偿和火警判断本产品适用于宾馆、饭店、机房、银行、商场、仓库、博物馆、图书馆、办公楼以及空气湿度大等环境恶劣的场所。
此外，对火灾发生时有黑烟产生的场所也非常适用二、JTY-GM-LA1550特点 (1)自动补偿功能，对于一定程度上因为外部环境（温度、湿度、灰尘、静电等）因素的变化而引起的性能漂移，可自动进行补偿，提高了感烟探测器的可靠性 (2)感烟探测器可准确判断24小时内发生的慢性火灾 (3)内置产品的ID码，使每只探测器拥有自己的身份证号码共12位； (4)智能判断，清洗预报功能 (5)采用软硬件滤波，提高了感烟探测器的抗干扰能力 (6)二总线制，无极性 (7)具有电子编码(8)具有两种响应模式（通常称其为算法） 模式1：快速响应模式，在此模式下，当连续3次以上检测到烟的浓度超过报警门限值时，立即报警，此模式适用于系统调试安装阶段或者是测试阶段 模式2：智能响应模式，有利于准确判断火灾报警信号，减少误报警，（出厂默认为智能模式） (9)PCB板全密封防护工艺三、JTY-GM-LA1550技术参数 (1)工作电压:总线15-28V脉冲电压 (2)工作电流： 1）总线静态电流：≤0.5mA 2）总线报警电流：≤2.8mA (3)总线待遥控编码电流:1.1mA～1.5mA (4)红外遥控编码接收角度:≤30 (5)线制：二总线（无极性） (6)编码方式:电子编码和先进的遥控编码 (7)感烟探测器的状态指示： 1）正常监视状态：LED灯周期性地闪亮 2）火警状态：LED灯常亮 3）故障状态：LED灯常灭或无规律闪亮 (8)使用环境:温度-10℃～50℃相对湿度≤95%RH，不凝露 (9)颜色:白色 (10)重量:120g (11)执行标准：GB4715-2005四、JTY-GM-LA1550结构特征与工作原理 (1)感烟探测器的外形尺寸及安装尺寸示意图如图1、图2所示 (2)工作原理 本产品主要采用红外散射原理来探测火灾。
一对管（红外发射、接收二极管）安装在黑体中，在无烟环境下，红外接收管几乎接收不到信号，当火灾发生时，会有烟雾进入迷宫，由于烟雾对光线的散射作用，使红外接收管接收到一个较弱的信号，放大电路对该信号进行200—400倍的放大，触发电路对放大后的信号进行阈值判别，若达到报警门限，则通过回码电路将报警信息传给控制器，实现报警五、JTY-GM-LA1550安装与布线 警告：安装感烟探测器之前，请切断回路的电源并确认全部底座已安装牢靠 (1)安装方法 感烟探测器安装示意图如图3所示 预埋盒可采用86H50型标准预埋盒；安装时将感烟探测器底部Z型片对正底座顺时针旋转，即可将感烟探测器安装在底座上 (2)布线要求：总线(BUS)采用RVS-21.0mm2或1.5mm2线；穿金属管（线槽）或阻燃PVC管敷设 (3)接线说明 接线方式如图4所示 六、JTY-GM-LA1550使用和操作 编码操作：利用本公司的手持编码器LA1930进行现场编码，编码时将编码器的两个夹子分别与总线两个端子连接，打开手持编码器电源，输入要写入的地址码（地址码范围必须是：1－242，同一回路的地址码唯一），按下“写码”键，如果编码成功，在发送完地址码后，编码器的数码管上将会显示所发的地址号，如果编码失败，编码器在发送完地址码后，数码管上会显示“FAL”以提示编码失败。
七、JTY-GM-LA1550搬运和储存 设备运输、搬运、储存均须在包装状态下进行，装卸过程要轻拿轻放，防止碰撞损坏存储环境应保持通风、干燥，切忌露天存放八、JTY-GM-LA1550注意事项 (1)随感烟探测器附带的塑料件为防尘罩，在现场安装后及未开通验收前，请勿过早摘除，以免感烟探测器受到污染 (2)如果感烟探测器在长期运行后报故障，应首先检查感烟探测器是否已受到损坏，或是否安装位置有了不应有的变化，再看是否由于灰尘积累过度或感烟探测器的基准值偏移过度而导致自动补偿超出了范围，然后再考虑感烟探测器的其他故障 (3)当控制器报清洗预报时，请将该号码的感烟探测器送回本公司进行清洗，以免造成漏报或误报，从而造成不必要的损失 (4)值班人员应熟练掌握设备的操作程序，不得误操作 (5)感烟探测器为消防产品，使用中必须严格执行值班和交接班制度，并做好运行记录 (6)每隔半年应对感烟探测器进行一次报警功能测试 (7)房间进行装修、粉刷施工时，请务必装上防尘罩，以免感烟探测器受到灰尘污染JTY-GM-LD3000EN（B）点型光电感烟火灾探测器一、JTY-GM-LD3000EN（B）烟感探头介绍：JTY-GM-LD3000EN（B）点型采用红外技术，内置单片机，具有现场参数采集的能力，并能时时处理，同时向控制器传递正常或火警信号，报警时自身发出报警声响，同时可控制门灯点亮。
该探测器占一个地址点，采用电子编码方式进行编址，操作简便采用特殊防潮技术、表面贴装（SMT）生产工艺及超薄式结构设计，无污染，抗潮湿、抗干扰能力强，可靠性高广泛适用于宾馆、饭店、住宅楼、办公楼、体育场馆、机房、学校、医院等各种室内场所配接带蜂鸣器的底座LD10EN（B）与本公司生产的E/EN系列火灾报警控制系统配合使用经公安部消防产品合格评定中心及国家消防电子产品质量监督检验中心按照GB4715-2005《点型感烟火灾探测器》、GB/T19001-2000《质量管理体系要求》检验和审核，符合认证要求，取得消防产品3C认证二、JTY-GM-LD3000EN（B）烟感探头功能： ★二总线、无极性 ★联动24V，有极性 ★采用专用嵌入式MCU技术的第二代分布智能型产品 ★采用电子编码方式，通过编址器或控制器读/写地址 ★具有黑烟报警功能三、JTY-GM-LD3000EN（B）烟感探头主要技术指标四、JTY-GM-LD3000EN（B）烟感探头结构与安装尺寸图五、JTY-GM-LD3000EN（B）烟感探头接线示意图六、安装步骤： ★在天花板预埋或吊顶骨架装入两个M4的螺丝 ★将底座LD10EN（B）固定在这两个螺丝上。
★将两根总线连接到底座LD10EN（B）的TC1、TC2接线端子上 ★将两根联动24V电源线连接到底座LD10EN（B）的24V+、24V-接线端子上 ★将探测器旋入底座LD10EN（B）中七、布线要求： ★二总线：宜选用截面积不小于1.0mm2阻燃双色双绞软铜线（ZR-RVS21.0mm2）或选用截面积不小于1.0mm2的阻燃铜芯电缆（ZR-KVV21.0mm2），耐压≥250V连接导线的长度应以总导线电阻<50Ω为限，否则应考虑增大导线截面积，或加装总线中继器不宜采用平行线） ★DC24V电源总线：宜选用截面积不小于1.5mm2阻燃双色双绞软铜线（ZR-RVS21.5mm2）或选用截面积不小于1.5mm2的阻燃铜芯电缆（ZR-KVV21.5mm2），耐压≥250V电源线总压降≤3V，否则应考虑增大导线截面积 ★穿管要求：应单独穿入金属管、经阻燃处理的硬质塑料管或封闭式线槽中，严禁与其它系统传输线路穿入同一管中JTY-GD-JBF-3100-Ex点型光电感烟火灾探测器一、JTY-GD-JBF-3100-Ex点型光电感烟火灾探测器的功能特点 1、兼顾JTY-GD-JBF-3100点型的各项功能； 2、防爆类型为本质安全型； 3、抗干扰、抗湿热能力强； 4、无放射源，无污染，使用安全可靠； 5、电子编码方式。
通过专用电子编码器编址； 6、二总线，无极性功耗低，最远传输距离1500m； 7、一只防爆安全栅后限带≤10只防爆感烟探测器；二、JTY-GD-JBF-3100-Ex点型光电感烟火灾探测器的主要技术参数 1、工作电压：DC19-28V(控制器提供，调制型) 2、工作温度：-10℃－+50℃ 3、储存温度：-20℃－+50℃ 4、相对湿度：≤95% (402℃) 5、监视电流：≤0.3mA (24V) 6、报警电流：≤3mA (24V)7、响应阈值：≤0.15dBm 8、确认灯：监视状态瞬时闪烁，报警常亮（红色） 9、外形尺寸： Φ10044mm 10、线制：二总线，无极性 11、防爆标志：ExibIICT6JTY-GF-GST104（Ex）/T点型光电感烟火灾探测器一、JTY-GF-GST104(Ex)/T烟感报警器特点JTY-GF-GST104（Ex）/T利用红外散射技术，采用进口光电器件，提高了传感器的可靠性、稳定性和一致性，并采用独特的迷宫设计，防虫、防尘、抗外界光线干扰性能良好产品结构新颖、外型美观、性能稳定可靠、抗潮湿性强，并具有良好的抗化学腐蚀性本探测器防爆类型为本质安全型，防爆标志为ExibIICT6，适用于石油、化工等行业具有防爆要求的1区。
