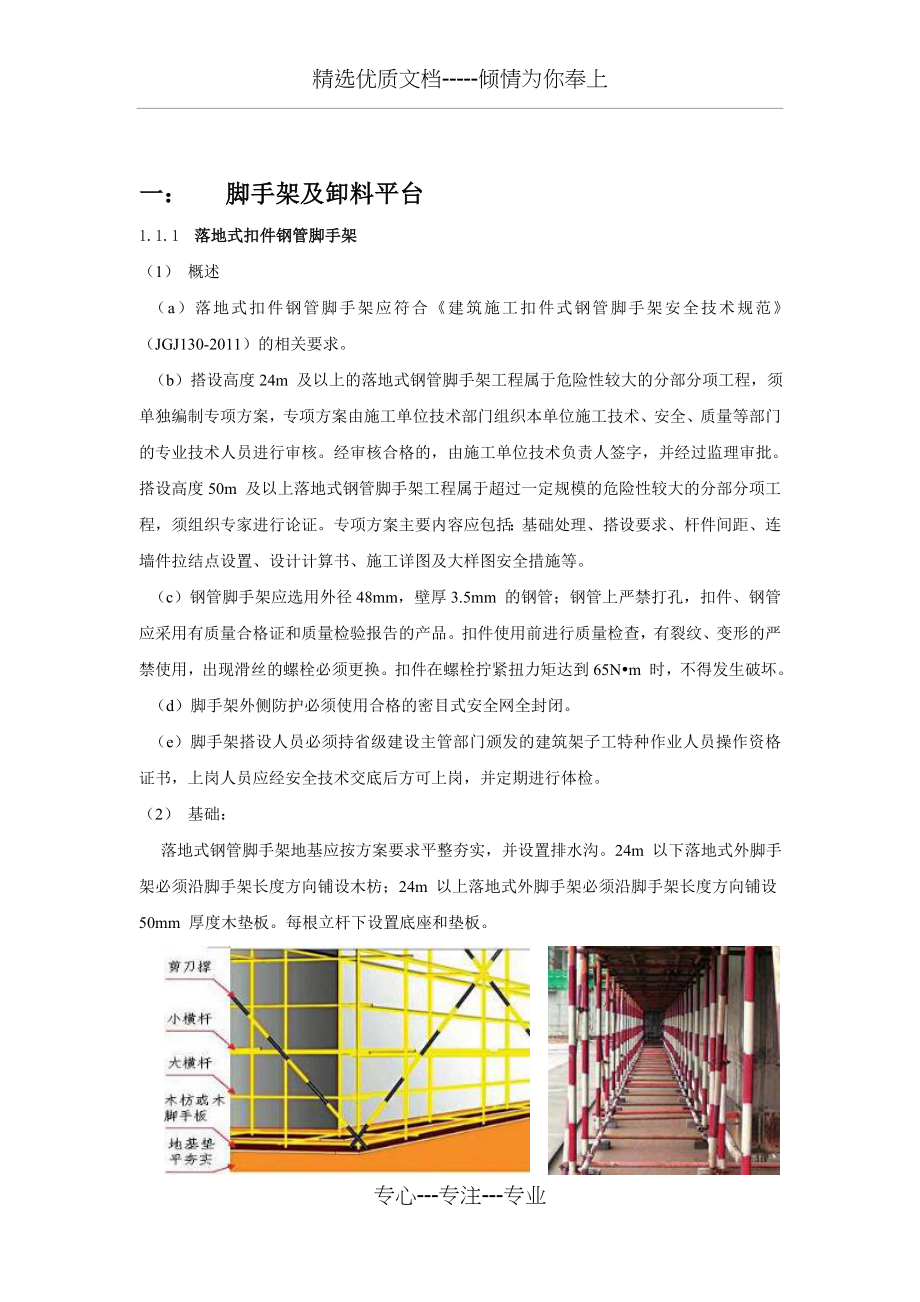

精选优质文档-----倾情为你奉上一: 脚手架及卸料平台1.1.1 落地式扣件钢管脚手架(1) 概述(a)落地式扣件钢管脚手架应符合《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)的相关要求b)搭设高度24m 及以上的落地式钢管脚手架工程属于危险性较大的分部分项工程,须单独编制专项方案,专项方案由施工单位技术部门组织本单位施工技术、安全、质量等部门的专业技术人员进行审核经审核合格的,由施工单位技术负责人签字,并经过监理审批搭设高度50m 及以上落地式钢管脚手架工程属于超过一定规模的危险性较大的分部分项工程,须组织专家进行论证专项方案主要内容应包括:基础处理、搭设要求、杆件间距、连墙件拉结点设置、设计计算书、施工详图及大样图安全措施等c)钢管脚手架应选用外径48mm,壁厚3.5mm 的钢管;钢管上严禁打孔,扣件、钢管应采用有质量合格证和质量检验报告的产品扣件使用前进行质量检查,有裂纹、变形的严禁使用,出现滑丝的螺栓必须更换扣件在螺栓拧紧扭力矩达到65NŸm 时,不得发生破坏d)脚手架外侧防护必须使用合格的密目式安全网全封闭e)脚手架搭设人员必须持省级建设主管部门颁发的建筑架子工特种作业人员操作资格证书,上岗人员应经安全技术交底后方可上岗,并定期进行体检。

2) 基础:落地式钢管脚手架地基应按方案要求平整夯实,并设置排水沟24m 以下落地式外脚手架必须沿脚手架长度方向铺设木枋;24m 以上落地式外脚手架必须沿脚手架长度方向铺设50mm 厚度木垫板每根立杆下设置底座和垫板 设置排水沟(3) 连墙件设置连墙件布置最大间距注:h-步距; la-纵距脚手架高度竖向间距(h)水平间距(la)每根连墙件覆盖面积(m2)双排≤50m3h3la≤40>50m2h3la≤27单排≤24m3h3la≤40¨ 连墙件的布置应符合下列规定:① 宜靠近主节点设置,偏离主节点的距离不应大于300mm;② 应从底层第一步纵向水平杆处开始设置;设置有困难时,应采用其它可靠措施固定;③ 宜优先采用菱形布置,也可采用方形、矩形布置;④ 一字形、开口型脚手架的两端必须设置连墙件,连墙件的垂直间距不应大于建筑物的层高,并不应大于4m(两步)¨ 对高度在24m 以下的单、双排脚手架,宜采用刚性连墙件与建筑物可靠连接,亦可采用拉筋和顶撑配合使用的附墙连接方式严禁使用仅有拉筋的柔性连墙件¨ 对高度24m 以上的双排脚手架,必须采用刚性连墙件与建筑物可靠连接¨ 当脚手架下部暂不能设连墙件时可搭设抛撑。

抛撑应采用通长杆件与脚手架可靠连接,与地面的倾角应在45~60 度之间;连接点中心至主节点的距离不应大于300mm抛撑应在连墙件搭设后方可拆除连墙件 (4) 杆件设置(a)每根立杆底部应设置底座或垫板b)脚手架必须设置纵、横向扫地杆,纵向扫地杆采用直角扣件固定在距底座上皮不大于200mm 的立杆上,横向扫地杆亦应使用直角扣件固定在紧靠纵向扫地杆下方的立杆上当立杆基础不在同一高度上时,必须将高处的纵向扫地杆向低处延长两跨与立杆固定,高低差不应大于1m靠边坡上方的立杆轴线到边坡的距离不应小于500mmc)脚手架底层步距不应大于2md)立杆必须用连墙件与建筑物可靠连接e)立杆接长除顶层顶步外,其余各层各步接头必须采用对接扣件连接f)立杆顶端宜高出女儿墙上皮1m,高出檐口上皮1.5mg) 双管立杆中副立杆的高度不应低于3步,钢管长度不应小于6mh)立杆上的对接扣件应交错布置:两根相邻立杆的接头不应设置在同步内,同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm;各接头中心至主节点的距离不宜大于步距的1/3;每层设置楼层标识牌挡脚板竖向间距不超过2m 除顶层顶步可采用搭接,其余接头必须采用对接扣件螺栓拧紧扭力矩应在40N·m到65N·m之间纵向水平杆宜设置在立杆内侧,其长度不宜小于3跨纵向水平杆对接要求纵向水平杆的对接扣件应交错布置:两根相邻纵向水平杆的接头不宜设置在同步或同跨内;不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm;各接头中心至最近主节点的距离不宜大于纵距的1/3。

5) 剪刀撑设置剪刀撑设置应符合下列规定:(a)每道剪刀撑宽度不应小于4 跨,且不应小于6m,斜杆与地面的倾角宜在45°~60°之间b)双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑6)落地式脚手架立面(a)脚手架外立面应满挂密目安全网全封闭,临街面应采取硬质防护b)架体内底层、施工层必须采取硬质水平防护,每隔两层且高度不超过10m设水平安全网,水平安全网必须兜挂至建筑物结构c)作业层脚手板应铺满、铺稳,脚手板与建筑物之间空隙不大于150mmd)铺设脚手板时主筋应垂直于纵向水平杆(大横杆)方向,可采用对拉平铺或者搭接,四角须用不细于18#铅丝双股并联绑扎,要求绑扎牢固,交接处平整,无探头板e)脚手架外立面每隔二组剪刀撑设置一道180mm 高的踢脚板,固定在立杆内侧,表面刷黄黑或者红白油漆 外脚手架立面防护示意(6) 架体防护(a)脚手架外立面应满挂密目安全网全封闭,临街面应采取硬质防护b)施工层必须满铺脚手板,铺设脚手板时主筋应垂直于纵向水平杆(大横杆)方向,可采用对拉平铺或者搭接,四角须用不细于18#铅丝双股并联绑扎,要求绑扎牢固,交接处平整,无探头板。

c)脚手架每隔两层且高度不超过10m 设水平安全网或满铺脚手板,水平安全网必须兜挂至建筑物结构d)作业层外侧设置1.2m高防护栏杆和18cm高踏脚板e)当架体与楼层间隙大于15cm时,挂安全平网进行封闭7) 人行通道(a)人行兼做材料运输的斜道高度不大于6m 的宜采用之字型运料道宽度不宜小于1.5m,坡度宜采用1:6,人行斜道宽度不宜小于1m,坡度宜采用1:3b)拐弯处应设置平台,其宽度不应小于斜道宽度,斜道两侧及平台外围均应设置1.2m 和0.6m 高的双道防护栏杆及180mm 高档脚板,防护栏杆和挡脚板表面刷红白警示色c)斜道宜附着外脚手架或建筑物设置,其各立面应设置剪刀撑d)斜道的基础与外脚手架基础一致,斜道的连墙件按照开口型脚手架要求设置e)斜道脚手架采用不少于40mm 厚的木板,并每隔0.3m 设50mm宽10mm厚的防滑条 斜道踏步1.1.2悬挑式扣件钢管脚手架概述① 悬挑式扣件钢管脚手架应符合《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)的相关要求② 搭设悬挑脚手架属于危险性较大的分部分项工程,须单独编制专项方案,专项方案由施工单位技术部门组织本单位施工技术、安全、质量等部门的专业技术人员进行审核。

经审核合格的,由施工单位技术负责人签字实行施工总承包的,专项方案应当由总承包单位技术负责人及相关专业承包单位技术负责人签字架体高度20m 及以上悬挑式脚手架工程属于超过一定规模的危险性较大的分部分项工程,须组织专家进行论证脚手架搭设必须严格按照方案执行,并按照规范要求进行验收,验收合格后方可投入使用③ 钢管脚手架应选用外径48mm 壁厚3.5mm 的钢管;钢管上严禁打孔,扣件、钢管应采用有质量合格证和质量检验报告的产品扣件使用前进行质量检查,有裂纹、变形的严禁使用,出现滑丝的螺栓必须更换扣件在螺栓拧紧扭力矩达到65Nm 时,不得发生破坏④ 脚手架搭设人员必须持省级建设主管部门颁发的建筑架子工特种作业人员操作资格证书,上岗人员应经安全技术交底,方可上岗作业,并定期进行体检悬挑式钢管脚手架(8) 悬挑梁① 悬挑梁采用的工字钢不宜小于16 号(h≥160mm),长度不小于3m,且悬挑与固定端长度比不大于1:1斜拉钢丝绳不小于Ø12.5预埋∩型钢箍和吊环,应采用HPB235 级圆钢,直径不小于Ø16严禁采用HRB350级和HRB400级钢筋② 预埋∩型钢箍和吊环必须受力可靠,对于预埋在楼板上的末端∩型钢箍,必须放置在楼板底筋以下,其锚固长度不小于20d;对于吊环,应设置在梁中部,并与梁主筋焊接,其锚固长度不小于20d。

③ 悬挑结构预埋件砼龄期应不小于3 天才允许搭设外架,其搭设高度不能大于1层④ 工字钢锚固长度与悬挑长度相同,在放置立杆部位焊接高度不小于50mm、直径不小于20mm的圆钢以固定立杆 工字钢的锚固1-工字钢 2-楼板 3-边梁 4-预埋压环加焊高不小于50mm、直径不小于20mm的圆钢以固定立杆 带连梁的工字钢构造 转角处工字钢的构造⑤ 为了避免悬挑工字钢伸入室内造成室内部位不能进行装修施工,所有悬挑部位均采用三角形斜撑形式,水平工字钢锚入梁和剪力墙中,槽钢斜撑分别与预埋铁片和工字钢焊接9) 拉结① 反拉钢丝绳与建筑物的拉接 1-钢板2-连接环3-双螺母4-预埋螺杆5-钢垫片② 反拉钢丝绳与工字钢的连接a 钢丝绳夹应把夹座扣在钢丝绳的工作段上,U 型螺栓扣在钢丝绳的尾段上b 钢丝绳夹不得在钢丝绳上交替布置c 钢丝绳夹得间距等于6-7倍的钢丝绳直径d 紧固钢丝绳夹时须考虑每个钢丝绳夹的合理受力,距套环最远处的绳夹不得首先单独紧固e 离套环最近的绳夹应尽可能的靠近套环f 悬挑工字钢未安装斜拉钢丝绳前,其上搭设的架体不能超过两层。

g 严禁采用钢筋代替斜拉钢丝绳h 对悬挑支承结构必须进行内力和变形验算,为安全起见,计算时不考虑斜拉钢丝钢丝绳防滑措施绳的受力i 工字钢底部顶端须设钢丝绳防滑措施 (10) 连墙件设置同落地式脚手架连墙件11) 悬挑层封闭防护 悬挑层封闭防护 (12) 杆件设置同落地式脚手架杆件设置13) 剪刀撑设置同落地式脚手架剪刀撑设置14) 架体防护同落地式脚手架架体防护1.1.2 卸料平台(15) 悬挑式钢卸料平台¨ 如果工程不需要大的钢平台,也可以根据所需要的尺寸制作,槽钢可根据计算选择型号,但预埋钢筋、钢丝绳的规格和平台的形式不能变¨ 在吊环位置,槽钢的槽内焊接钢筋,避免槽钢安装吊环处受力点变形¨ 限重牌适用在钢管式和工具式卸料平台,挂放在卸料平台内围,操作人员看得见的地方¨ 限重牌材质建议是铁皮,黄底红字,具体实物限量标识可根据装卸的主要材料定,可更改16) 落地式钢管卸料平台¨ 落地式钢管卸料平台必须编制搭设方案,有设计计算¨ 落地式钢管卸料平台的长、宽、高尺寸可根据工程需要适当调整,形式不变。

¨ 卸料平台搭设时,禁止与脚手架连接1.2 临时用电1.2.1 外电防护(1) 高、低压线路防护(2)变压器(室外)防护1.2.2 接地、接零保护系统在施工现场专用变压器供电的TN-S 接零保护系统中,电气设备的金属外壳必须与保护零线连接保护零线应由工作接地线、配电室(总配电箱。
