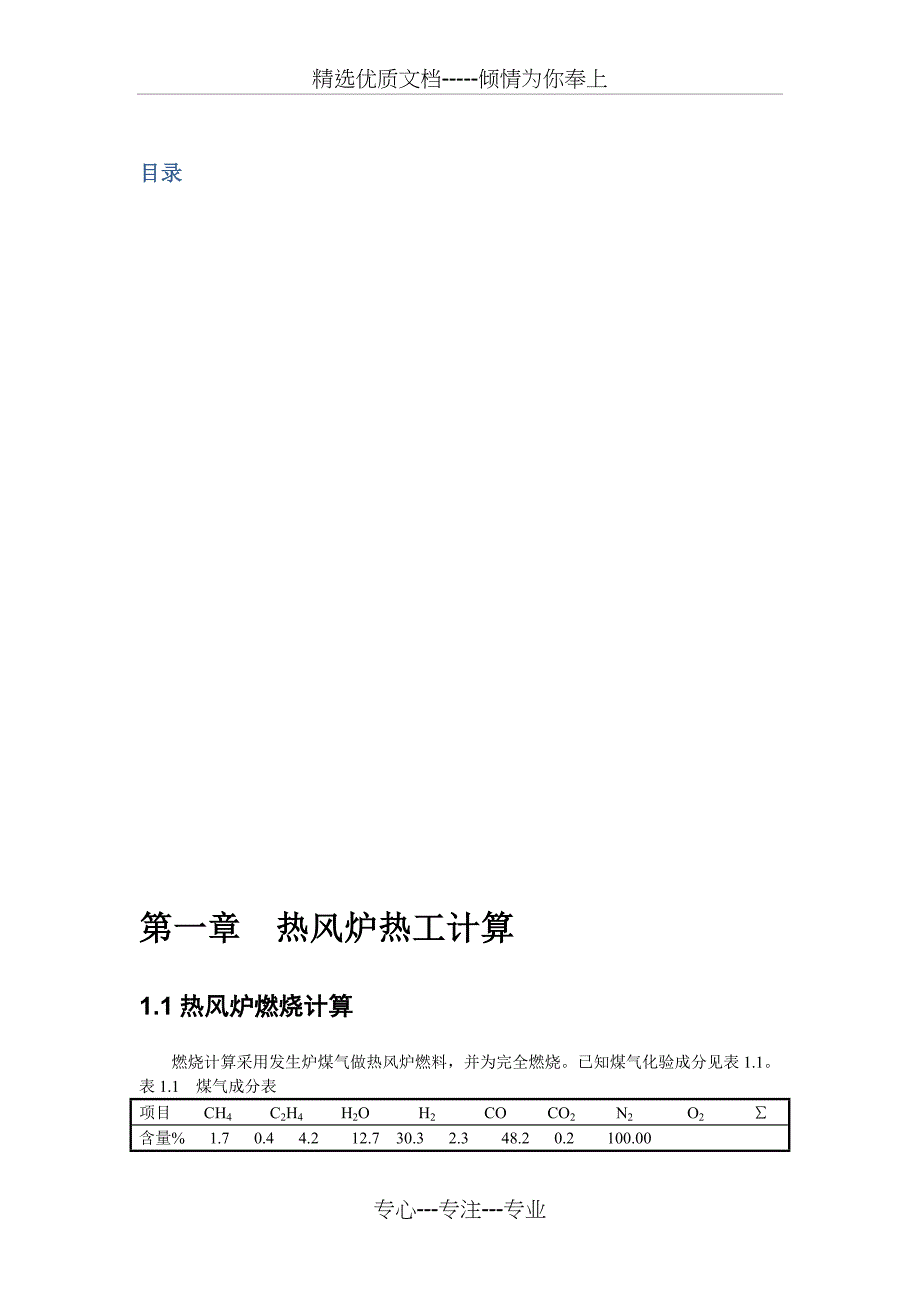

精选优质文档-----倾情为你奉上目录第一章 热风炉热工计算1.1热风炉燃烧计算燃烧计算采用发生炉煤气做热风炉燃料，并为完全燃烧已知煤气化验成分见表1.1表1.1 煤气成分表项目 CH4 C2H4 H2O H2 CO CO2 N2 O2 ∑含量% 1.7 0.4 4.2 12.7 30.3 2.3 48.2 0.2 100.00热风炉前煤气预热后温度为300℃，空气预热温度为300℃，干法除尘发生炉利用系数为2.3t/m3d，风量为3800m3/min，t热风=1100℃，t冷风=120℃，η热=90%热风炉工作制度为两烧一送制，一个工作周期T=2.25h，送风期Tf=0.75h，燃烧期Tr=1.4h，换炉时间ΔT=0.1h，出炉烟气温度tg2=350℃，环境温度te=25℃煤气低发热量计算查表煤气中可燃成分的热效应已知0.01m3气体燃料中可燃成分热效应如下：CO:126.36KJ , H2:107.85KJ, CH4:358.81KJ, C2H4:594.4KJ。
则煤气低发热量：QDW=126.3630.3＋107.8512.7+258.811.7+594.40.4=6046.14 KJ空气需要量和燃烧生成物量计算(1)空气利用系数b空=La/Lo计算中取烧发生炉煤气b空=1.1燃烧计算见表2.132)燃烧1m3发生炉煤气的理论Lo为Lo=25.9/21=1.23 m33)实际空气需要量La=1.11.23=1.353 m34)燃烧1m3发生炉煤气的实际生成物量V产=2.1416 m35)助燃空气显热Q空=C空t空La=1.3193001.353=535.38 KJ/ m3 式中C空－助燃空气t空时的平均热容，t空－助燃空气温度6)煤气显热：Q煤=C煤t煤1=1.3503001=405 KJ/ m37)生成物的热量Q产=(Q空＋Q煤＋QDW)/V产=(535.38＋405＋6046.14)/2.1416=3262.29 KJ/ m3表1.2煤气计算煤气组成100 m3干煤气的百分含量反应式需要氧气的体积/m3生成物的体积/m3O2CO2H2ON2合计H2O4.24.24.2CH41.7CH4＋2O2→CO2 ＋2H2O3.41.73.45.1C2H40.4C2H4＋3O2→2CO2 ＋2H2O1.20.80.81.6O20.2-0.20CO22.3CO2→CO22.32.3CO30.3CO＋1/2O2→CO215.1530.330.3H212.7H2＋1/2O2→H2O6.3512.712.7N248.2N2→N248.248.2当b=1.0时，空气带入的25.997.4397.43当b空=1.10时，过剩空气带入的2.592.599.7412.33生成物总量/ m32.5935.121.1155.37152.03物成分/ m%1.2116.49.8572.54100.004.理论燃烧温度计算t理=(Q空＋Q煤＋QDW－Q分)/V产C产Q分CO2＝12600V`CO2Vnf分CO210-4Q分H2O＝10800V`H2OVnf分H２O10-4Q分＝Q分CO2 ＋Q分H2Ot理－理论燃烧温度，C产燃烧产物在t理时的热量。
由于C产取决于t理须利用已知的Q产用迭代法和内插法求得t理其过程如下：猜理论燃烧温度在1900℃和2000℃之间,查表得C产(1900℃) =1.6807kJ/( m3. ℃) ,f分CO2(1900℃)＝3.6, f分H２O(1900℃)＝1.4； C产(2000℃) = 1.6906kJ/( m3. ℃), f分CO2(22000℃000℃) ＝6,f分H２O(2000℃)＝2;则取C产=1.6817 kJ/( m3. ℃), f分CO2＝4.0, f分H２O＝1.5,再代入上式,则有Q分＝12600V`CO2Vnf分CO210-4＋10800V`H2OVnf分H２O10-4＝16.42.1416410-4＋108009.852.14161.510-4＝121.5t理=(Q空＋Q煤＋QDW－Q分)/V产C产=(535.38+405+6046.14－121.5)/(2.14161.6817)=1906 ℃热风炉实际燃烧煤气量和助燃空气量计算η热=V风(t热c热－t冷c冷)/[V煤(Q空＋Q煤＋QDW)]0.9=380045(11001.424－1201.306)/[ V煤1.4(535.38＋405＋6046.14)]则V煤=27383.26 m3/h取27383m3/h。
V空=V煤 La=273831.353=37049.2 m3/h1.2热风炉热平衡计算1.热平衡基础参数确定(1)周期时间和介质流量确定Tr =1.4h,ΔT=0.1h, Tf=0.75h=45min烟气流量Vm=53603 m3/h冷风流量Vf=3800 m3/min2)热风炉漏风率Lf，取3%2.热平衡计算(1)热量收入项目①燃料化学热量：Q1=VmTr QDW=273831.46046.14=.7KJ/周期②燃料化学热量：Q2= VmTr(cmtm－Cme-te) =273831.4(3001.35－251.332) =.54 KJ/周期③助燃空气物理热量：Q3= VmTrLas(CKtK－Ckete) =273831.41.53(3001.319－251.300) = KJ/周期④冷风带入的热量：Q4=VfβTf(1-Lf)(cf1tf1-cfete) =38000.8645(1-0.03)(1.31120-1.3025) =.54 KJ/周期。
⑤热收入总热：ΣQ=Q1＋Q2＋Q3＋Q4=231.80＋14.25＋21.30＋17.79=285.14 GJ/周期2)热量支出项目①热风带出的热量：Q1′= VfβTf(1－Lf)(cf2tf2－cfete) =38000.8645(1－0.03)(1.4241100－1.3025) = KJ/周期②烟气带走的热量：Q2′=VmTrVgb(cg2tg2－cgete) =273831.42.281(1.435350－1.393325) =.54 KJ/周期③化学不完全燃烧损失热量：Q3′=0 KJ/周期④煤气中机械水吸收的热量：Q4′=0 KJ/周期⑤冷却水吸收的热量：Q5′= KJ/周期⑥冷风管道散热量：Q6′=K(ΔtfAi) Tf=62.850.33438.10.75 =.25 KJ/周期⑦炉体表面散热：Q7′=ΣK(ΔtfAi) T= KJ/周期⑧热风管道散热量：Q8′= KJ/周期⑨热平衡差值：ΔQ=ΣQ-( Q1′＋Q2′＋…＋Q8′) =285.14－(218.81＋40.86＋0＋0＋2.2＋0.10＋0.43＋3.03) =19.71 GJ/周期。
1.列热平衡表1.3表1.3 热平衡表 热收入 热支出项目燃料化学热燃料物理热助燃空气物理热冷风带入的热量ΣQ热量/GJ231.8114.2521.3017.79285.14%81.305.007.476.24100.00项目热风带出的热烟气带走的热化学不完全燃烧损失煤气中机械水吸收的热量冷却水吸收热量冷风管道散热炉体表面散热热风管道散热热平衡差值ΣQ热量/GJ218.8140.86002.20.100.433.0319.71285.14%76.7414.33000770.040.151.066.91100.004.热效率计算(1)热风炉本体热效率：η1 =[(Q1′－Q4＋Q6′＋Q8′)/(ΣQ－Q4)]100% =[(218.81－17.79＋0.10＋3.03)/(285.14－17.79)]100% =76.36%(2)热风炉系统热效率[(Q1′－Q4)/(ΣQ－Q4)]100%= (218.81－17.79)/(285.14－17.79)100%=75.19%1.3热风炉设计参数确定由以上计算确定热风炉的主要设计参数如表1.4。
表1.4 热风炉设计参数 项目参数发生炉容积 /m3发生炉利用系数 /t/m3发生炉入炉风量 /m3/min冷风温度 /℃设计风温 /℃拱顶温度(最高) /℃废气温度 /℃空气预热温度 /℃煤气预热温度 /℃送风制度 燃料 18002.3380012011001300350300300两烧一送制发生炉煤气第二章 热风炉结构设计2.1设计原则(1)本着技术先进成熟、完善和节能的原则；(2)热风炉工艺布置合理顺畅，充分考虑施工及生产过渡的可行性3)因地制宜，充分利用现有地形，最大限度的减少占地面积4)采用适用可靠的设备和材料，以确保稳定、安全生产的需要2.2 工程设计内容及技术特点2.2.1设计内容设计三座热风炉，三座热风炉送风时，可实现两烧一送制，(1)设计三座热风炉，包括炉壳、基础(与原有基础的连接)、炉蓖子、燃烧器和耐火材料等；(2)烟道、热风支管、煤气管道、助燃空气支管、新建三列框架；(3)设计三座热风炉的阀门(每座共11台)，及相应的液压控制和供电；(4)相应设计三座。
